XS5

XS5

產品特色
更進一步追求節省工時的圓形防水 Smartclick 連接器
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

與M12圓形連接器具相容性的新開發鎖定構造

插入連接器，只要轉約1/8圈，即可完成連接器的連接作業

鎖定完成的明確手感

確保與M12連接器同等的保護構造IP67

今後計畫依序增加產品陣容

附纜線連接器通過UL規格認證

XS5W 附纜線連接器插座/插頭兩端連接器

纜線規格
仕様		 纜線長L
(m)		 纜線外徑
(mm)		 直行/直行 L形/L形 包裝單位
(支)		 UL
規格
型號 型號
耐燃性PVC可動
控制電纜		 0.5 φ6 XS5W-D421-B81-F ――
1 XS5W-D421-C81-F ―― 10 ●
2 XS5W-D421-D81-F XS5W-D422-D81-F 5
3 XS5W-D421-E81-F ――
5 XS5W-D421-G81-F XS5W-D422-G81-F
10 XS5W-D421-J81-F ―― 1
耐油強化纜線 2 XS5W-D421-D81-P ―― 5 ――
5 XS5W-D421-G81-P ――
10 XS5W-D421-J81-P ―― 1
耐濺性電纜 2 φ6.6 XS5W-D421-D81-SA ―― 5 ――
5 XS5W-D421-G81-SA ――

纜線規格 纜線長L
(m)		 纜線外徑
(mm)		 直行(插座)/
L形(插頭)		 L形(插座)/
直行(插頭)		 包裝單位
(支)		 UL
規格
型號 型號
耐燃性PVC可動
控制電纜		 2 φ6 XS5W-D423-D81-F XS5W-D424-D81-F 5 ●
5 XS5W-D423-G81-F XS5W-D424-G81-F

XS5F 附纜線連接器插座末端連接器

纜線規格 纜線長L(m) 纜線外徑
(mm)		 直行型 L形型 包裝單位
(支)		 UL
規
格
型號 型號
耐燃性PVC
可動控制電纜		 1 φ6 XS5F-D421-C80-F XS5F-D422-C80-F 10 ●
2 XS5F-D421-D80-F XS5F-D422-D80-F 5
3 XS5F-D421-E80-F XS5F-D422-E80-F
5 XS5F-D421-G80-F XS5F-D422-G80-F
10 XS5F-D421-J80-F XS5F-D422-J80-F 1
耐油強化纜線 2 XS5F-D421-D80-P XS5F-D422-D80-P 5 ――
5 XS5F-D421-G80-P XS5F-D422-G80-P
10 XS5F-D421-J80-P XS5F-D422-J80-P 1
耐濺性纜線 2 φ6.6 XS5F-D421-D80-SA ―― 5 ――
5 XS5F-D421-G80-SA ―― ――

XS5H 附纜線連接器插頭末端連接器

纜線規格 纜線長L(m) 纜線外徑
(mm)		 直行型 L形型 包裝單位
(支)		 UL
規
格
型號 型號
耐燃性PVC
可動控制電纜		 0.3 φ6 XS5H-D421-A80-F XS5H-D422-A80-F 10 ●
0.5 XS5H-D421-B80-F －－
1 XS5H-D421-C80-F XS5H-D422-C80-F
2 XS5H-D421-D80-F XS5H-D422-D80-F 5
5 XS5H-D421-G80-F XS5H-D422-G80-F
耐油強化纜線 0.3 XS5H-D421-A80-P XS5H-D422-A80-P 10 ――
2 XS5H-D421-D80-P XS5H-D422-D80-P 5
5 XS5H-D421-G80-P XS5H-D422-G80-P
耐濺性纜線 0.3 φ6.6 XS5H-D421-A80-SA ―― 10 ――
1 XS5H-D421-C80-SA ―― ――

XS5[] 附纜線連接器（8極型）

種類 纜線規格 纜線連接方向 纜線裸線數 纜線長L (m) 適用電線徑 型號 UL規格
插座末端連接器 φ6.3
AWG23 （0.25mm2）
構成：0.08mm/60支		 直行 8 2 ―― XS5F-D821-DH0-R ――
5 XS5F-D821-GH0-R
10 XS5F-D821-JH0-R
插頭面板安裝用連接器 ―― ―― ―― ―― AWG22～28 XS5M-D827-4

XS5G 組裝式連接器插頭

極數 連接方法 合適的纜線外徑
(mm)		 裸線導體尺寸
(mm2)		 合適的護套材料 直行型 L形型 UL(規格)
型號 型號
4 壓接 φ3～8 0.14～0.75＊1 PVC、PE、PUR XS5G-D418 ―― ――
壓接 φ6用(φ5～φ6) 0.18～0.3
0.5～0.75＊2		 XS5G-D4C1 ―― ●
φ4用(φ4～φ5) XS5G-D4C3 ――
φ3用(φ3～φ4) XS5G-D4C5 ――
焊接 φ6用(φ5～φ6) 0.5以下 XS5G-D421 XS5G-D422
φ4用(φ4～φ5) XS5G-D423 XS5G-D424
φ3用(φ3～φ4) XS5G-D425 XS5G-D426
螺桿式 φ6用(φ5～φ6) 0.18～0.75 XS5G-D4S1 XS5G-D4S2
φ4用(φ4～φ5) XS5G-D4S3 XS5G-D4S4
φ3用(φ3～φ4) XS5G-D4S5 XS5G-D4S6
φ8用(φ７～φ8) XS5G-D4S7 ――
φ7用(φ6～φ7) XS5G-D4S9 ――
5 螺桿式 φ6用(φ5～φ6) XS5G-D5S1 ――
φ4用(φ4～φ5) XS5G-D5S3 ――
φ3用(φ3～φ4) XS5G-D5S5 ――
φ8用(φ７～φ8) XS5G-D5S7 ――
φ7用(φ6～φ7) XS5G-D5S9 ――

＊1. 最小線徑：φ0.08mm、裸線外徑保護：φ0.7～2.6mm、裸線被覆材質：PVC、PE

＊2. 有2種類的壓接針。

註. XS5G型組裝式連接器插頭（螺桿式型）不可並排安裝在XS2R/XS5R型 Y型接頭插頭／插座的CN1、CN2上。

請使用記載的纜線。未使用記載的纜線時，可能無法符合性能。

XS5U（XS5G用壓接針）

合適的裸線尺寸(mm2) 型號 最小訂購單位(個)
0.18～0.3 XS5U-3121 100
0.5～0.75 XS5U-3122

註. 由於設有最小訂購單位，請依最小訂購單位的倍數訂購。

XS5C 組裝式連接器插座

極數 連接方法 合適的纜線外徑
(mm)		 裸線導體尺寸
(mm2)		 合適的護套材料 直行型 L形型 UL規格
型號 型號
4 壓接 φ3～8 0.14～0.75＊1 PVC、PE、PUR XS5C-D418 ―― ――
壓接 φ6用(φ5～φ6) 0.18～0.3
0.5～0.75＊2		 XS5C-D4C1 XS5C-D4C2 ●
φ4用(φ4～φ5) XS5C-D4C3 XS5C-D4C4
φ3用(φ3～φ4) XS5C-D4C5 XS5C-D4C6
焊接 φ6用(φ5～φ6) 0.5以下 XS5C-D421 XS5C-D422
φ4用(φ4～φ5) XS5C-D423 XS5C-D424
φ3用(φ3～φ4) XS5C-D425 XS5C-D426
螺桿式 φ6用(φ5～φ6) 0.18～0.75 XS5C-D4S1 XS5C-D4S2
φ4用(φ4～φ5) XS5C-D4S3 XS5C-D4S4
φ3用(φ3～φ4) XS5C-D4S5 XS5C-D4S6
φ8用(φ７～φ8) XS5C-D4S7 ――
φ7用(φ6～φ7) XS5C-D4S9 ――
5 螺桿式 φ6用(φ5～φ6) XS5C-D5S1 ――
φ4用(φ4～φ5) XS5C-D5S3 ――
φ3用(φ3～φ4) XS5C-D5S5 ――
φ8用(φ７～φ8) XS5C-D5S7 ――
φ7用(φ6～φ7) XS5C-D5S9 ――

＊1. 最小線徑：φ0.08mm、裸線外徑保護：φ0.7～2.6mm、裸線被覆材質：PVC、PE

＊2. 有2種類的壓接針。

註. 請使用記載的纜線。未使用記載的纜線時，可能無法符合性能。

XS5U（XS5C用壓接針）

合適的裸線尺寸(mm2) 型號 最小訂購單位(個)
0.18～0.3 XS5U-2221 100
0.5～0.75 XS5U-2222

註. 由於設有最小訂購單位，請依最小訂購單位的倍數訂購。

XS5R Y型接頭插頭／插座

種類 連接器 纜線長(m) 型號 UL規格
附纜線 兩端連接器 0.5 XS5R-D426-B11-F ●
1 XS5R-D426-C11-F
2 XS5R-D426-D11-F
3 XS5R-D426-E11-F
末端連接器 2 XS5R-D426-D10-F
5 XS5R-D426-G10-F

種類 連接器 纜線長(m) 型號 UL規格
無纜線 兩端連接器 ―― XS5R-D426-1 ●
XS5R-D426-5

註1. 關於上述以外的規格，請洽本公司。

2. XS2G/XS5G型組裝式連接器（螺桿式型）不可並排安裝在CN1/CN2上。

XS5P 面板安裝型／插座

種類 極數 鎖定型 電線長(m) 型號 UL規格
附電線 4 後鎖型 0.5 XS5P-D426-5 ●
前鎖型 XS5P-D427-5

種類 極數 鎖定型 適用電線 型號 UL規格)
焊杯腳 4 後鎖型 AWG20～AWG28 XS5P-D426-4 －－
前鎖型 XS5P-D427-4
5 後鎖型 XS5P-D526-4
前鎖型 XS5P-D527-4

XS5M 面板安裝型／插頭

種類 極數 鎖定型 電線長(m) 型號 UL規格
附電線 4 後鎖型 0.5 XS5M-D426-5 ●
前鎖型 XS5M-D427-5

種類 極數 鎖定型 電線長(m) 型號 UL規格
焊杯腳 4 後鎖型 AWG20～AWG28 XS5M-D426-4 －－
前鎖型 XS5M-D427-4
5 後鎖型 XS5M-D526-4
前鎖型 XS5M-D527-4

連接器用保護蓋

防水保護蓋

使用此防水保護蓋，即可保全保護構造IP67。

安裝在連接器上時，請務必透過以下力道充分鎖緊。（0.39～0.49N·m）

XS5Z-11型由於為 Smartclick 構造，因此不需要轉矩管理。

型號 個裝數(個) 材質 合適的連接器
型號 安裝部
XS2Z-11 50 黃銅/鍍鎳 XS5G/XS5H/XS5M/XS5R/XS5W/XS2G/
XS2H/XS2M/XS2R/XS2W		 M12外螺紋
XS5Z-11 PBT XS5C/XS5F/XS5P/XS5R/XS5W/XW3D M12內螺紋

防塵保護蓋

此防塵保護蓋為防塵用。不具備保護構造IP67的性能。

安裝在連接器上時，請朝連接器的安裝部確實推入。

型號 個裝數(個) 材質 合適的連接器
型號 安裝部
XS2Z-13 50 橡膠/黑色 XS5G/XS5H/XS5M/XS5R/XS5W/
XS2G/XS2H/XS2M/XS2R		 M12外螺紋
XS2Z-14 XS5C/XS5F/XS5P/XS5R/XS5W/
XS2C/XS2F/XS2P/XS2R/XS2W/
XW3B/XW3D		 連接pin腳(母)
XS2Z-15 M12內螺紋

濺鍍保護蓋

此為避免連接器受到焊接濺鍍的保護蓋。
請在安裝時將連接器全部罩住。

型號 材質 合適的連接器
XS2Z-31 矽膠/黑色 XS5F/XS5H/XS5W/XS2F/XS2H/XS2W

工具

壓接工具/定位器

項目 形號
壓接工具 XY2F-0002
定位器 XY2F-0003

pin腳拔取工具

pin腳拔取工具
XY2F-0001

額定/性能

額定電流 4A
額定電壓 DC250V
接觸電阻(連接器部) 40mΩ以下(20mV以下、100mA以下時)
絕緣阻抗 1,000MΩ以上(DC500V時)
耐電壓(連接器部) AC1,500V 1min (洩漏電流1mA以下)
保護構造 IP67(IEC60529)
插拔耐久 50次
鎖定強度 拉伸：100N/15s、旋轉：1N·m/15s
纜線強度 拉伸：100N/15s、旋轉：1N·m/15s (纜線外徑φ6mm時)＊2
鎖定強度 0.1～0.25N･m
使用溫度範圍 -25～+70℃ ＊3
使用濕度範圍 20～85%RH
壓接修復次數 ＊1 最多10次(僅限相同外徑、裸線線徑)

＊1. 僅限XS5C/G型組裝式連接器（壓接型）
＊2. 詳情請確認個別的規格書。
＊3. 但在PVC可動控制電纜方面，考量可動時斷線的情況，請在0～＋70℃ 的溫度範圍內使用。

材料和處理

型號 XS5F/H/W XS5R XS5M/P XS5C/G
(壓接型、焊接型)		 XS5C/G
(螺桿式型)		 XS5C/G
(壓接型)
壓接針 材質 磷銅 磷銅或黃銅 磷銅 黃銅 磷銅或黃銅 磷銅
處理 鎳合金0.4μm 鎳合金0.15μm
固定支架 鋅合金/鍍鎳
固定支架(鎖定)＊ SUS
連接pin腳 PBT樹脂(UL94V-0)
O型環 橡膠
保護蓋 PBT軟體(UL94V-0) ―― PBT樹脂(UL94V-0)
纜線 耐燃性PVC
可動控制電纜		 UL AWM2464 CL3φ6
AWG20 (0.5mm2)
構成：0.08mm/110支		 ――
耐油強化纜線 φ6
AWG20 (0.5mm2)
構成：0.12mm/45支		 ――
耐濺性纜線 φ6.6
AWG20 (0.5mm2)
構成：0.08mm/100支		 ――
密封樹脂 ―― 環氧樹脂
(UL94V-0)		 ――
電線 ―― UL1007 AWG20 ――

＊僅限插頭

接腳配置圖（連接側）

極數 4極
DC用 公(插頭)壓接針端
1827_sp_5_1
母(插座)壓接針端
1827_sp_5_2

連接組合

本公司型號 Smartclick 插頭 M12型插頭
XS5H、XS5G、
XS5W (插頭側)、
XS5R (插頭側)、XS5M		 XS2H、XS2G、
XS2W (插頭側)、
XS2R (插頭側)、XS2M
Smartclick
插座		 XS5F、XS5C
XS5W (插座側)、
XS5R (插座側)、
XS5P		 ◎ ○
M12型
插座		 XS2F、XS2C、
XS2W (插座側)、
XS2R (插座側)、
XS2P		 ○ ○

◎：以單鍵觸控方式連接
○：以螺絲鎖定方式連接
註. XS[]M型與XS[]P型無法連接。

XS5[] 附纜線連接器（8極型）

額定/性能

額定電流 1.5A
額定電壓 DC36V
接觸電阻 40mΩ以下(DC20mV以下、100mA以下時)
絕緣阻抗 1,000MΩ以上(DC500V時)
耐電壓 AC1,000V 1min (洩漏電流1mA以下)
保護構造 IP67(IEC60529)
插拔耐久 50次
使用溫度範圍 -25～+70℃
使用濕度範圍 20～85%RH

材料和處理

壓接針 黃銅/鎳合金0.4μm
固定支架 鋅合金/鍍鎳 ＊1
機體 鋅合金/鍍鎳 ＊2
螺母 黃銅/鍍鎳 ＊2
固定支架（鎖定） SUS ＊2
連接pin腳 PBT樹脂（UL94V-0） /淺灰色
保護蓋＊1 PBT軟體（UL94V-0）
密封橡膠＊2 橡膠
O型環 ＊1
＊1. 僅限XS5F型
＊2. 僅限XS5M型

（單位：mm）

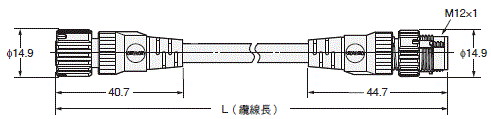

XS5W 附纜線連接器插座 插頭兩端連接器

●耐耐燃性，可動控制電纜 XS5W-D42[]-[]81-F
●耐油強化（聚氨酯）纜線品 XS5W-D42[]-[]81-P
●耐濺性電纜 XS5W-D421-[]81-SA

直行/直行

1827_dm_1

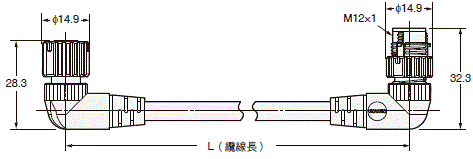

L形/L形

XS5 外觀尺寸 3

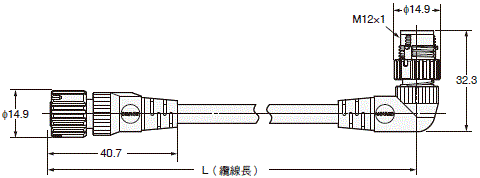

直行/L形

XS5 外觀尺寸 4

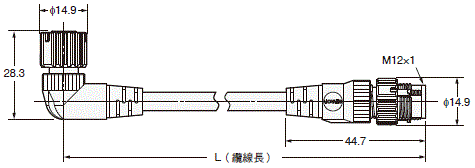

L形/直行

註. 耐油強化聚氨酯電纜（XS5W-D42□-□81-P型）、耐濺性電纜（XS5W-D421-□81-SA型）的保護蓋顏色為黑色，耐燃性PVC可動控制電纜（XS5W-D42□-□81-F型）、耐油強化聚氨酯可動控制電纜（XS5W-D42B-□81-PR型）的保護蓋顏色為暖灰色。

XS5 外觀尺寸 5

XS5F 附纜線連接器 插座末端連接器

●耐燃性，可動控制電纜 XS5F-D42[]-[]80-F
●耐油強化（聚氨酯）纜線品 XS5F-D42[]-[]80-P
●耐濺性電纜 XS5F-D421-[]80-SA

直行

XS5 外觀尺寸 7

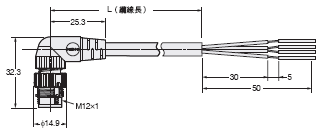

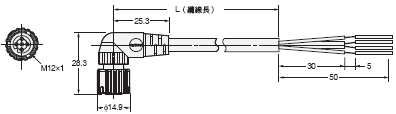

L形

註. 耐油強化聚氨酯電纜（XS5F-D42□-□80-P型）、耐濺性電纜（XS5F-D421-□80-SA型）的保護蓋顏色為黑色，耐燃性PVC可動控制電纜（XS5F-D42□-□80-F型）、耐油強化聚氨酯可動控制電纜（XS5F-D42□-□80-PR型）的保護蓋顏色為暖灰色。

XS5 外觀尺寸 8

XS5H 附纜線連接器插頭末端連接器

●耐燃性，可動控制電纜 XS5H-D42[]-[]80-F
●耐油強化（聚氨酯）纜線品 XS5H-D42[]-[]80-P
●耐濺性電纜 XS5H-D421-[]80-SA

直行

XS5 外觀尺寸 10

L形

註. 耐油強化聚氨酯電纜（XS5H-D42□-□80-P型）、耐濺性電纜（XS5H-D421-□80-SA型）的保護蓋顏色為黑色，耐燃性PVC可動控制電纜（XS5H-D42□-□80-F型）的保護蓋顏色為暖灰色

XS5 外觀尺寸 11

XS5[] 附纜線連接器（8極型）

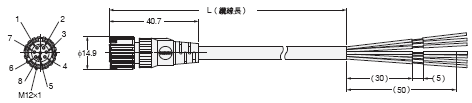

XS5F-D821-[]H0-R型 插座末端連接器

XS5 外觀尺寸 13

XS5M-D827-4型 插頭面板安裝用連接器（前鎖型）

XS5 外觀尺寸 14

面板加工尺寸

XS5 外觀尺寸 15

XS5G 組裝式連接器插頭

XS5G-D418型（壓接型）
〈直行型〉

XS5 外觀尺寸 17

XS5G-D4C[]型（壓接型）
XS5G-D42[]型（焊接型）
〈直行型〉

XS5 外觀尺寸 18

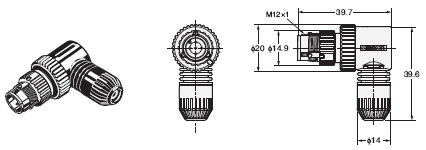

XS5G-D42[]型（焊接型）
〈L形型〉

XS5 外觀尺寸 19

XS5G-D[]S[]型（螺桿式型、合適的纜線外徑φ7、8用）
〈直行型〉

XS5 外觀尺寸 20

XS5G-D[]S[]型（螺桿式型、合適的纜線外徑φ3、4、6用）
〈直行型〉

XS5 外觀尺寸 21

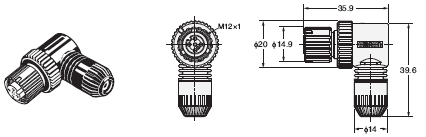

XS5G-D[]S[]型（螺桿式型）
〈L形型〉

XS5 外觀尺寸 22

XS5U（XS5G用壓接針）

XS5U-312[]型
（插針式）

XS5 外觀尺寸 24

XS5C 組裝式連接器插座

XS5C-D418型（壓接型）
〈直行型〉

XS5 外觀尺寸 26

XS5C-D4C[]型（壓接型）
XS5C-D42[]型（焊接型）
〈直行型〉

XS5 外觀尺寸 27

XS5C-D4C[]型（壓接型）
XS5C-D42[]型（焊接型）
〈L形型〉

XS5 外觀尺寸 28

XS5C-D[]S[]型（螺桿式型、合適的纜線外徑φ7、8用）
〈直行型〉

XS5 外觀尺寸 29

XS5C-D[]S[]型（螺桿式型、合適的纜線外徑φ3、4、6用）
〈直行型〉

XS5 外觀尺寸 30

XS5C-D[]S[]型（螺桿式型）
〈L形型〉

XS5 外觀尺寸 31

XS5U（XS5C用壓接針）

XS5U-222[]型
插座壓接針

XS5 外觀尺寸 33

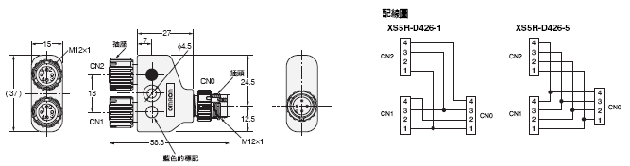

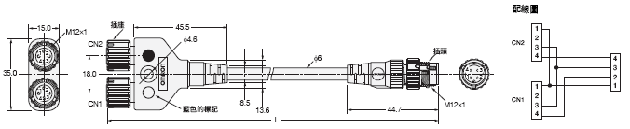

XS5R Y型接頭插頭／插座

XS5R-D426-[]11-F型
Y型接頭插頭/插座兩端連接器

XS5 外觀尺寸 35

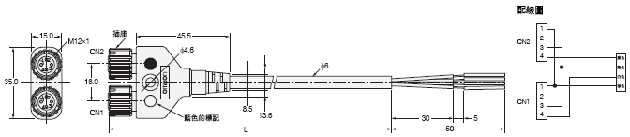

XS5R-D426-[]10-F型
Y型接頭插座末端連接器

XS5 外觀尺寸 36

XS5R-D426-[]型
Y型接頭插頭/插座兩端連接器

XS5 外觀尺寸 37

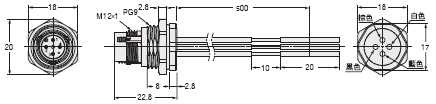

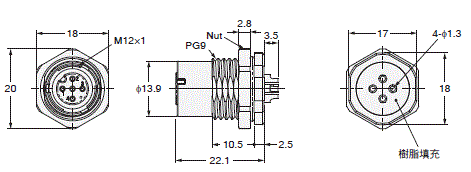

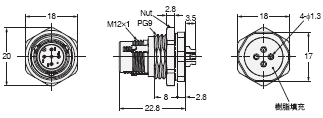

XS5P 面板安裝型／插座

XS5P-D426-5型
附電線後鎖型

XS5 外觀尺寸 39

XS5P-D427-5型
附電線前鎖型

XS5 外觀尺寸 40

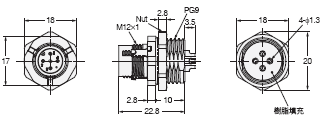

XS5P-D426-4型 焊杯腳
後鎖型

XS5 外觀尺寸 41

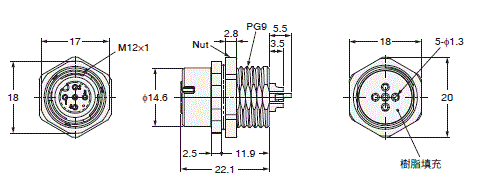

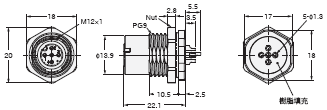

XS5P-D526-4型 焊杯腳
後鎖型

XS5 外觀尺寸 42

XS5P-D427-4型 焊杯腳
前鎖型

XS5 外觀尺寸 43

XS5P-D527-4型 焊杯腳
前鎖型

XS5 外觀尺寸 44

面板加工尺寸

XS5 外觀尺寸 45

註1. 面板加工尺寸前鎖/後鎖共通。
2. 無法進行連接器旋轉方向的定位。

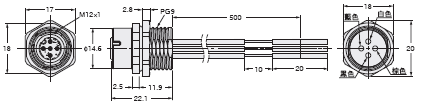

XS5M 面板安裝型／插頭

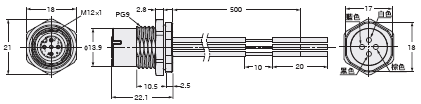

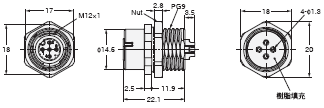

XS5M-D426-5型
附電線後鎖型

XS5 外觀尺寸 47

XS5M-D427-5型
附電線前鎖型

XS5 外觀尺寸 48

XS5M-D426-4型 焊杯腳
後鎖型

XS5 外觀尺寸 49

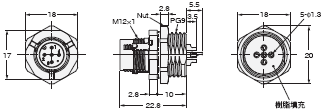

XS5M-D526-4型 焊杯腳
後鎖型

XS5 外觀尺寸 50

XS5M-D427-4型 焊杯腳
前鎖型

XS5 外觀尺寸 51

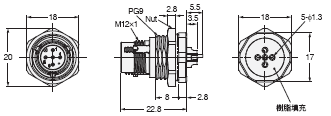

XS5M-D527-4型 焊杯腳
前鎖型

XS5 外觀尺寸 52

面板加工尺寸

XS5 外觀尺寸 53

註1. 面板加工尺寸前鎖/後鎖共通。
2. 無法進行連接器旋轉方向的定位。
