| 檢測電壓 | 型號 |
|---|---|
| 交流用 | LG2-AB(AC100V) |
| LG2-AB(AC200V) | |
| LG2-AB(AC110V) | |
| 直流用 | LG2-DB(DC 12V) |
| LG2-DB(DC 24V) | |
| LG2-DB(DC 48V) | |
| LG2-DB(DC100V) |
LG2
產品特色
體積輕巧、使用方便的電壓感測器
確保自動化及省工機械安全的簡易型電壓感測器。
擁有2c的輸出接點，能夠廣泛應用於控制、警報、顯示等方面。
由於檢測訊號能直接驅動輸出繼電器，故可用電磁繼電器相同的方式控制電壓。
電壓設定範圍廣，且可進行細部設定。
容易內建於機器中，維修、檢查簡單的小型插入型繼電器。
AC100V、200V可分開使用，十分方便。
使用溫度範圍－10～＋40℃。
本體
連接插座（另售）
| 插座 | 安裝支架 | |
|---|---|---|
| 種類 | 型號 | 型號 |
| 表面連接插座 | PF083A | PFC-A7 |
| 背面連接插座 | PL08 | PLC-8 |
註. 使用時請確實固定本體，以防接觸不良等情況。
額定
| 檢測電壓 | 負擔 | 設定範圍 | 控制輸出 | ||||
|---|---|---|---|---|---|---|---|
| 額定電壓 (V) |
消耗VA 消耗電力 |
動作電壓 (SET) (相對於 額定值) |
重置電壓 (RESET) (相對於 額定值) |
額定通電 電流 (A) |
開關容量 | ||
| 額定使用 電壓 (V) |
定格使用 電流(A) |
||||||
| 電阻負載 (cosφ＝1) |
電感負載 (cosΦ ＝0.4) (L/R＝7ms) |
||||||
| AC100 200 50/60Hz |
5VA以下 | 75～120% | 70～115% | 5 | AC100 200 DC 28 DC110 |
5 2 5 0.2 |
3 1.2 2 0.1 |
| AC110 50/60Hz |
80～110% | 75～105% | |||||
| DC 12 24 48 100 |
3W以下 | 75～120% | 70～115% | ||||
註1. 請將動作電壓的額定值設為高於重置電壓的額定值5％以上。
2. DC的檢測電壓必須平滑。
3. 最大外加電壓為額定值的120％。
4. 亦有提供屬於特殊規格的額定電壓220V產品。但，其設定範圍為80～110％。
性能
| 使用溫度範圍 | -10～+40℃ (不可結露) |
|
|---|---|---|
| 重複誤差 | ±3%以下 (以1V/s速度變化時) |
|
| 溫度的影響 | 20℃+20deg，於-30deg 範圍的±5%以內 |
|
| 動作時間 | 0.5s以下 (0→輸入動作電壓值的120%) |
|
| 復歸時間 | 0.5s以下 (輸入重置電壓的120%→0) |
|
| 絕緣阻抗 | at 500 VDC 10MΩ min. (電力迴路與安裝板之間) |
|
| 耐電壓 | AC2,000V 50/60Hz 1min (電力迴路與安裝板之間) |
|
| 耐振動 | 誤動作 | 16.7Hz重複振幅1mm 3方向 各10min |
| 耐衝擊 | 耐久 | 294m/s2 |
| 使用 壽命 |
機械性 | 1,000萬次以上 |
| 電氣性 | 5萬次以上(以最大適用負載) | |
| 重量 | 約100g | |

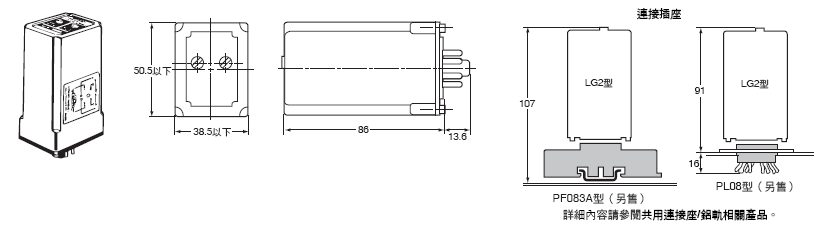

（單位：mm）
本體
LG2-AB、-DB型
詳細內容請參閱共用連接座/鋁軌相關產品。
