| 功能 | 電源電壓 | 型號規格 |
|---|---|---|
| 逆相+欠相+溫度監控 | AC100-240V | K8AK-PT1 100-240VAC |
| 溫度監控 | K8AK-TS1 100-240VAC | |
| AC/DC24V | K8AK-TS1 24VAC/DC |
K8AK-TS / PT
產品特色
監控因馬達內部損耗所導致的溫度上升
以DIN22.5mm的小型尺寸實現溫度、逆相、欠相監控（-PT型）。
同K8AK-PT型之間可密合安裝。
馬達內部監控專用，無需額外設定。
附測試／重置按鈕，可確認輸出動作。
亦可監控熱敏電阻的斷線及短路。
只需一台即可進行手動復歸與自動復歸。
額定
| 電源電壓 | 絕緣電源 | AC/DC24V AC100-240V |
|---|---|---|
| 消耗電力 | AC/DC24V：1.8VA/1.0W以下 AC100-240V：3.5VA以下 | |
| 額定輸入電壓 | 3φ-AC200-480V(三相3線) | |
| 動作時間 | 三相電壓輸入逆相 | 0.1秒±0.05秒 |
| 三相電壓輸入欠相 | 0.1秒以下(額定電壓急遽從100%→0%時) | |
| PTC熱敏電阻輸入 | 0.2秒以下 | |
| 復歸方式 | 自動復歸/手動復歸 ※手動復歸方法：按下TEST/RESET按鈕。 | |
| LED顯示 | PWR：綠、PH_ALM：紅、TS_ALM：紅 | |
| 輸出型態 | 1c接點輸出(常閉動作)1點 | |
| 輸出接點額定 | 額定負載 電阻負載 AC250V 5A DC30V 5A 開關容量的最大值 1,250VA、150W 最小適用負載 DC5V、10mA(參考值) 機械壽命 1,000萬次以上 電氣壽命(AC250V/DC30V 5A) 5萬次 (AC250V/DC30V 3A)10萬次 | |
| 使用環境溫度 | -20～+60℃(不可結露、結冰) | |
| 保存溫度 | -25～+65°C(不可結露、結冰) | |
| 使用環境濕度 | 相對濕度 25～85%(但不可結露) | |
| 保存環境濕度 | 相對濕度 25～85%(但不可結露) | |
| 高度 | 2,000m以下 | |
| 端子螺絲鎖合扭力 | 0.49-0.59N・m | |
| 端子接線方法 | 建議電線 單線 ： 2.5mm2 絞線 ： AWG#16、AWG#18 ※配線時請使用針形絕緣端子 ※兩條絞線可共同壓接於同一端子 建議針形端子 Al 1,5-8BK(AWG#16用)Phoenics Contact產品 Al 1-8RD(AWG#18用)Phoenics Contact產品 Al 0,75-8GY(AWG#16用)Phoenics Contact產品 | |
| 外殼塗裝顏色 | N1.5 | |
| 外殼材質 | PC+ABS UL94-V0 | |
| 重量 | 約150g | |
| 安裝方法 | 鋁軌式安裝 | |
| 外形尺寸 | 22.5(W)×90(H)×100(D)mm | |
性能
| 允許電壓變動範圍 | 額定電源電壓的85～110% | |
|---|---|---|
| 允許工作頻率範圍 | 50/60Hz±5Hz | |
| 輸入頻率 | 50/60Hz | |
| 輸入過負載能力 | 528V連續 | |
| 欠相檢測位準 | 額定輸入的80%±10%當某線間電壓下降至其他線間電壓的80%±10%時，會檢測出電壓不平衡，欠相功能會開始動作 | |
| PTC熱敏電阻 | 動作值精度 | 3,100Ω±5% |
| 復歸值精度 | 1,650Ω±5% | |
| 短路檢測值精度 | 0Ω～10Ω±5Ω | |
| 溫度偏差 | 最大 ±0.1%/°C | |
| 動作時間重複精度 | ±50ms | |
| 對應規格 | 適用規格 | EN60947-5-1 安裝環境(污染度2、 設置類別Ⅲ) |
| EMC | EN60947-5-1 | |
| 安全規格 | UL508(Recognition)、韓國無線電波法(法律第10564號)、CSA C22.2 No.14、CCC： GB/T 14048.5 | |
| 絶縁阻抗 | 20MΩ以上 外部端子整體與外殼間 所有電源端子與輸入端子之間 所有電源端子與輸出端子之間 所有輸入端子與輸出端子之間 | |
| 耐電圧 | AC2,000V 1分鐘 外部端子整體與外殼間 所有電源端子與輸入端子之間 所有電源端子與輸出端子之間 所有輸入端子與輸出端子之間 | |
| 抗干擾性 | 1,500V電源端子共同/一般 上升方波1ns 正負 脈衝寬度1μs/100ns | |
| 耐振動 | 震動頻率10～55Hz 單側振幅0.35mm X、Y、Z各方向 ： 5min×10掃描 | |
| 耐衝撃 | 100m/s2、 3軸6向3次 | |
| 保護構造 | 端子部位： IP20 | |

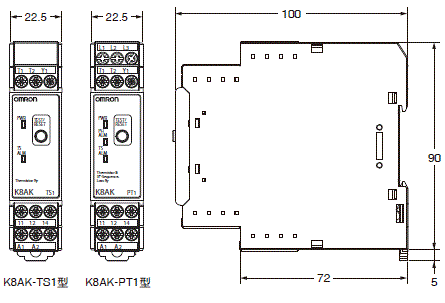

（單位：mm）
熱敏電阻式馬達保護用繼電器
K8AK-TS1型
K8AK-PT1型
