＊1. G9SX-NS/NSA最多可連接30台，G9SP為15台或30台、NX系列安全控制器、NX-SIH400為每個組件可連接20台。(每個端子最多接10台)
D40A-2
產品特色
安全門開關廣泛適用於全球裝置規格
既符合PLe/類別4安全性 又兼具絕佳的性價比
安全性適用於多種裝置

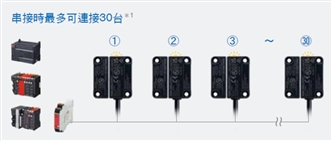

串接＊1 時亦符合PLe/類別4規範

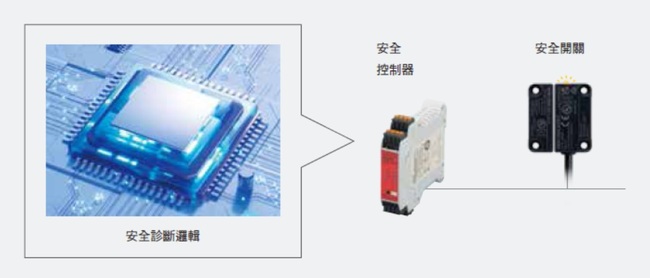

設有安全控制器診斷功能，設計更精簡
安全控制器配備診斷功能， D40A-2設計更精簡，同時還能達到成本最佳化目標。

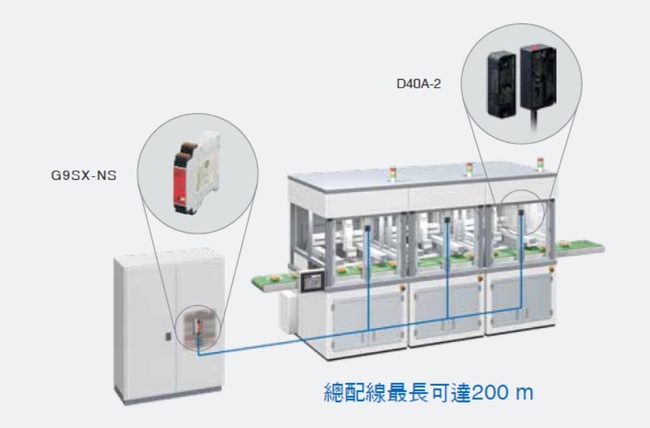

控制盤位在遠端也能安心使用
纜線具有絕佳延展性，總配線最長可達200 m＊2，佈線的靈活度更高。
*2. 詳情請確認各種安全控制器配線之相關說明。

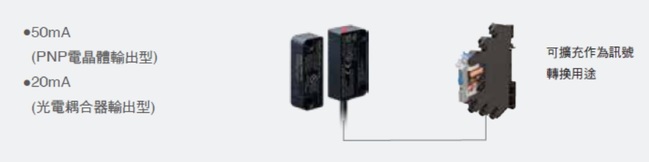

利用輔助輸出即可驅動繼電器
提高輸出容量，即可驅動繼電器。輔助輸出＊3的用途更廣泛。
＊3. 請先確認輔助輸出的規格後，再行選擇適合驅動的繼電器。請勿將輔助輸出單獨作為安全功能使用。

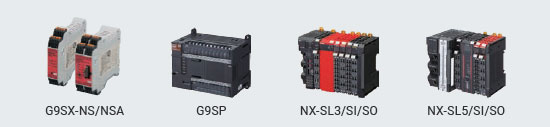

可依裝置大小選擇適用之安全控制器
可連接各種安全控制器，從簡便又安全的互鎖裝置到需要多軸控制的大型裝置皆適用。
具備耐環境性能，適用於多種裝置
可因應嚴苛的溫度環境
適用於-25～+70°C廣泛的溫度環境。適用於對於溫度環境較嚴苛的裝置。
適用於需要洗淨的製程
適用於符合IEC 60529之IP66及IP67標準。
除了強力噴水洗淨外，亦適用於藥品洗淨環境。耐藥品性已通過Ecolab公司認證。(中性、鹼性皆適用)
請參閱IEC 60529 (防護結構)潔淨環境詳細說明如下。
https://www.ia.omron.com/product/cautions/common/degree-of-protection/
適用於需要潔淨環境的製程

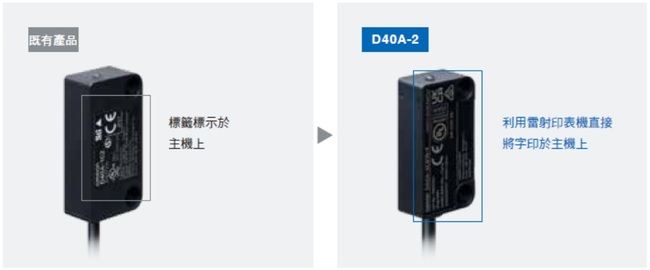

採用樹脂外殼、樹脂填充、無標籤方式，因此能徹底減少灰塵及混入異物的情形。
廣泛適用於全球的檢測技術及輔助輸出機型

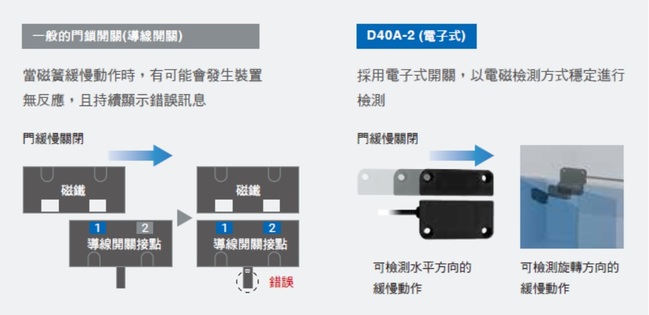

正確且穩定檢測
使用D40A-2，即使是緩慢關閉的門仍能穩定完成檢測。

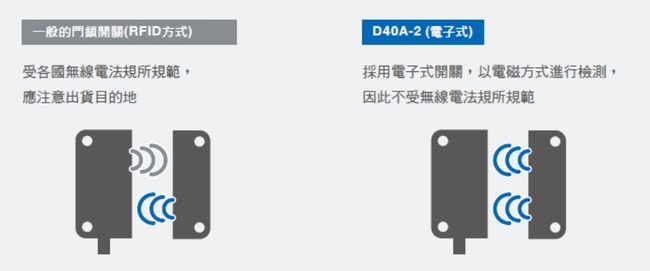

無需在出貨目的地進行檢測
D40A-2不受出貨地電波法規範，任何出貨目的地皆可放心使用。
符合各地區的設計作法
D40A-2符合各地區的設計作法。

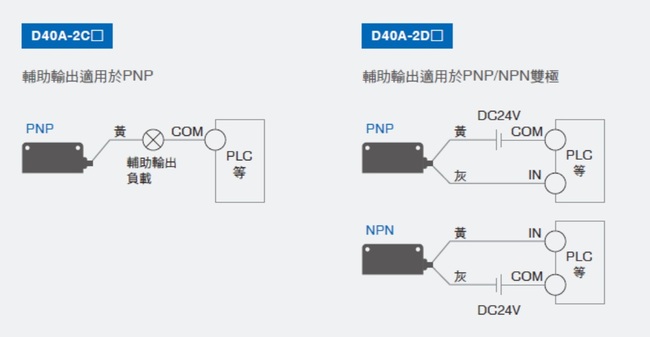

同時支援NPN/PNP輔助輸出，適合客戶所需的各種應用及裝置類別。
型號構成

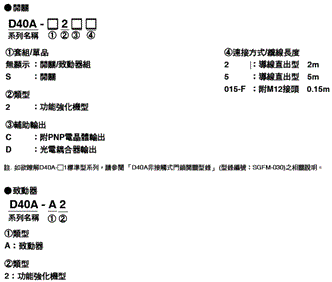

型號組成說明
非接觸式安全門開關
種類
開關/致動器組
| 外觀 | 連接 方式 |
輔助輸出 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
導線直出型纜線 | 附PNP電晶體輸出 | 2ｍ | D40A-2C2 |
| 5ｍ | D40A-2C5 | |||
| 光電耦合器輸出 | 2ｍ | D40A-2D2 | ||
| 5ｍ | D40A-2D5 | |||
 |
附M12接頭纜線 (接頭型) |
附PNP電晶體輸出 | 0.15 m (附5 pin接頭) |
D40A-2C015-F |
開關/致動器另售
開關
| 外觀 | 連接 方式 |
輔助輸出 | 纜線長度 | 型號 |
|---|---|---|---|---|
 |
導線直出型纜線 | 附PNP電晶體輸出 | 2ｍ | D40A-S2C2 |
| 5ｍ | D40A-S2C5 | |||
| 光電耦合器輸出 | 2ｍ | D40A-S2D2 | ||
| 5ｍ | D40A-S2D5 | |||
 |
附M12接頭纜線 (接頭型) |
附PNP電晶體輸出 | 0.15 m (附5 pin接頭) |
D40A-S2C015-F |
致動器
| 外觀 | 型號 |
|---|---|
 |
D40A-A2 |
配件(另售)
附連接專用纜線接頭
| 外觀 | 連接方式 | 纜線長度 | 型號 |
|---|---|---|---|
 |
附M12接頭纜線 (單側接頭) |
2 m | XS2F-D521-DG0-A |
| 5 m | XS2F-D521-GG0-A | ||
| 10 m | XS2F-D521-JG0-A | ||
| 15 m | XS2F-D521-KG0-A | ||
| 20 m | XS2F-D521-LG0-A | ||
| 附M12接頭纜線 (兩側接頭) |
2 m | XS2W-D521-DG1-A | |
| 5 m | XS2W-D521-GG1-A | ||
| 10 m | XS2W-D521-JG1-A | ||
| 15 m | XS2W-D521-KG1-A | ||
| 20 m | XS2W-D521-LG1-A |
註. 詳細資訊請參閱、「M12/M8圓形接頭型錄」
相關商品 安全控制器
非接觸式門鎖開關控制器 G9SX-NS
| 外觀 | 安全輸出 *1 | 輔助輸出 *3 |
邏輯連接 輸入 |
邏輯連接 輸出 |
OFF延遲 最大設定時間 *4 |
額定電壓 | 端子台型 | 型號 | |
|---|---|---|---|---|---|---|---|---|---|
| 瞬時 | OFF延遲 *2 |
||||||||
 |
2 | 0 | 2 (半導體) |
1 | 1 | - | DC24V | 螺絲式 | G9SX-NS202-RT |
| 彈簧式 | G9SX-NS202-RC | ||||||||
| 2 | 3.0 秒 | 螺絲式 | G9SX-NSA222-T03-RT | ||||||
| 彈簧式 | G9SX-NSA222-T03-RC | ||||||||
註. 詳細資訊請參閱「G9SX系列安全控制器型錄」(型錄編號：SGFM-116)之相關說明。
＊1. P通道MOS-FET電晶體輸出
＊2. 將延遲時間設定成0秒，即可將OFF延遲輸出作為瞬時輸出使用。
＊3. 附PNP電晶體輸出
＊4. OFF延遲時間為16段可變式。可設定為以下時間。0/0.2/0.3/0.4/0.5/0.6/0.7/0.8/0.9/1.0/1.2/1.4/1.8/2.0/2.5/3.0秒
G9SP系列 安全控制器
| 外觀 | 輸出輸入點數 | 模組版本 | 型號 | |||
|---|---|---|---|---|---|---|
| 安全輸入 | 測試輸出 | 安全輸出 | 標準輸出 | |||
 |
10 | 4 | 半導體輸出4點 | 4 | Ver. 2.0 | G9SP-N10S |
| 10 | 6 | 半導體輸出16點 | -- | G9SP-N10D | ||
| 20 | 6 | 半導體輸出8點 | -- | G9SP-N20S | ||
註. 詳細資訊請參閱「G9SP系列安全控制器型錄」(型錄編號：SGFM-053)之相關說明。
NX系列 安全控制器
安全CPU模組 NX-SL
| 種類 | 外觀 | 規格 | 模組版本 | 型號 | |||
|---|---|---|---|---|---|---|---|
| 最大安全 I/O點數 |
程式容量 | 安全I/O 連接數量 |
I/O更新方式 | ||||
| 安全CPU模組 (NX-SL5[][][]) |
 |
1024 點 | 2048 KB | 128 | 自由運行 更新方式 |
Ver. 1.4 | NX-SL5500 |
| 2032 點 | 4096 KB | 254 | NX-SL5700 | ||||
| 安全CPU模組 (NX-SL3[][][]) |
 |
256 點 | 512 KB | 32 | Ver. 1.1 | NX-SL3300 | |
| 1024 點 | 2048 KB | 128 | NX-SL3500 | ||||
註. 詳細資訊請參閱NX系列安全CPU組件規格書「NX-SL5」(型錄編號：SGFM-106)或「NX-SL3」(型錄編號：SGFM-104)之說明。
安全I/O模組
安全輸入模組NX-SI
| 種類 | 外觀 | 規格 | 模組版本 | 型號 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 安全輸入 點數 |
測試輸出 點數 |
內部I/O 共通線路 處理 |
額定輸入 電壓 |
OMRON製 專用安全輸入 裝置 ＊5 |
安全從屬 連接數量 |
I/O更新方式 | ||||
| 安全輸入模組 |  |
4 點 | 2 點 | 漏型輸入 (PNP) |
DC24V | 可連接 | 1 | 自由運行 更新方式 |
Ver. 1.1 | NX-SIH400 |
＊5. OMRON製專用安全輸入裝置包含以下裝置：NX-SIH400型可直接連接下列裝置，且無需使用專用控制器。
詳細說明請參閱「NX系列 安全控制器模組使用手冊」(Man.No.：SGFM-710)。
| 種類 | 型號 |
|---|---|
| OMRON製 單光束安全感測器 | E3ZS |
| OMRON製 非接觸式安全門開關 | D40A-2, D40A |
安全輸出模組NX-SO
| 種類 | 外觀 | 規格 | 模組版本 | 型號 | |||||
|---|---|---|---|---|---|---|---|---|---|
| 安全輸出 點數 |
內部I/O 共通線路 處理 |
最大負載電流 | 額定輸入 電壓 |
安全從屬 連接數量 |
I/O更新方式 | ||||
| 安全輸出模組 |  |
2 點 | 源型輸出 (PNP) |
2.0 A/點 4.0 A/模組(40°C) 2.5 A/模組(55°C) 取決於安裝方向及環境溫度。 |
DC24V | 1 | 自由運行更新 方式 |
Ver. 1.0 | NX-SOH200 |
 |
4 點 | Sourcing outputs (PNP) |
0.5 A/點 2.0 A/模組 |
DC24V | 1 | 自由運行更新 方式 |
Ver. 1.0 | NX-SOD400 | |
註. 詳細資訊請參閱、「NX系列安全I/O模組規格書」(型錄編號：SGFM-105)。
規格認證
符合性宣言
EU:
機械指令2006/42/EC、
EMC指令2014/30/EU、RoHS指令2011/65/EU
UK:
2008 No.1597機械安全、
2016 No.1091 EMC、
2012 No.3032 RoHS
安全標準
符合標準
• ISO/EN ISO 13849-1：PLe、類別4 ＊
• IEC/EN 61508 SIL3 *
• IEC/EN 60947-5-3 PDDB *
• EN 55011
• ISO/EN ISO 14119 (Low level coded)
＊適合連接以下OMRON製安全控制器。
非接觸式門鎖開關控制器：G9SX-NS系列
安全控制器：G9SP系列、NX系列 安全控制器模組
UL認證
• UL 508
• CAN/CSA C22.2 No.14
功能安全信賴度資料，詳情請參閱以下連結說明。
額定/性能
非接觸式安全門開關D40A-2
額定
| 項目 | D40A-2 | |
|---|---|---|
| D40A-[]2C[] | D40A-[]2D[] | |
| 電源電壓 | DC24V +10%/-15% (class 2 or LVLC) | |
| 消耗電力 | 0.6W以下*1 | |
| 輔助輸出 | DC24V負載電流50mA (PNP電晶體輸出) |
DC24V負載電流20mA (光電耦合器輸出) |
＊1. 不含對負載供應的電力。
性能
| 項目 | D40A-2 | ||
|---|---|---|---|
| D40A-[]2C[] | D40A-[]2D[] | ||
| 互鎖 | Type 4 (EN ISO 14119) | ||
| 電線標籤 | Low level coded (EN ISO 14119) | ||
| 動作特性 | 動作距離 OFF→ON |
5mm以上＊1 | |
| 動作距離 ON→OFF |
15mm以下＊1 | ||
| 應差 | 2.5mm以下 | ||
| 溫度影響性 | -25 ~ +70°C的溫度範圍內，+23°C時的動作距離之±20%以下 | ||
| 反覆精度 | +23°C環境下動作距離小於±10% | ||
| 開關頻率 | 1 Hz | ||
| 使用環境溫度 | -25 ~ +70°C (不可結冰結露) | ||
| 使用環境濕度 | 25 ~ 85%RH | ||
| 絕緣阻抗 (所有充電部與外殼間) |
50 MΩ min. (at 500 VDC) |
||
| 耐電壓 (所有充電部與外殼間) |
AC1,000V 1分鐘以內 | ||
| 額定脈衝耐電壓 | 1 kV | ||
| 耐振動 | 10 ~ 55Hz 單側振幅0.75mm (重複振幅1.5mm) | ||
| 耐衝擊 | 300 m/s2 以上 | ||
| 污染度 | 3 | ||
| EMC (電磁相容性) | 符合IEC/EN 60947-5-3 | ||
| 保護構造 | IEC 60529 | IP66/IP67 | |
| UL 50E | Enclosure Type 5 *2 | ||
| 材質 | PBT樹脂(外殼)/PVC (纜線) | ||
| 鎖合扭力(M4螺絲) | 1 N·m | ||
| 指示燈(LED) | 致動器未檢測(紅色)、致動器檢測中(黃色) | ||
| 纜線伸出長度 | 0.15m (接頭型)、2m、5m | 2 m, 5 m | |
| 連接台數 | • 連接G9SX-NS/NSA時：30台 • G9SP-N10S時：15台(15台x 1組系統) • G9SP-N10D/20S時：30台(15台x 2組系統) • NX-SIH400時：20台(10台x 2組系統) |
||
| 重量 | 開關 (D40A-[]2C5)：約215g 開關 (D40A-[]2D5)：約225g 致動器(D40A-A2): 約25g |
||
＊1. 動作距離代表開關和致動器檢測面之間的距離。
＊2. 連接器機型(D40A-S2C015-F及D40A-2C015-F)並不適用。

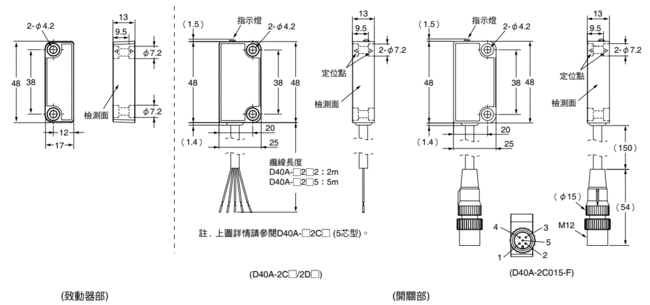

（單位：mm）
非接觸式安全門開關(開關/致動器)
D40A-2C[]/2D[]
D40A-2C015-F
開關
D40A-S2C[]/S2D[]
D40A-S2C015-F
致動器
D40A-A2
配件(另售)
附纜線接頭

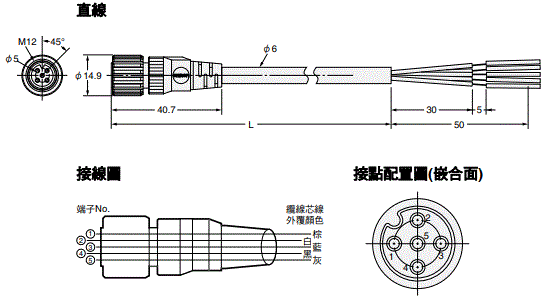

附M12接頭纜線(單側接頭)
XS2F-D521-DG0-A (L=2m)XS2F-D521-GG0-A (L=5m)
XS2F-D521-JG0-A (L=10m)
XS2F-D521-KG0-A (L=15m)
XS2F-D521-LG0-A (L=20m)

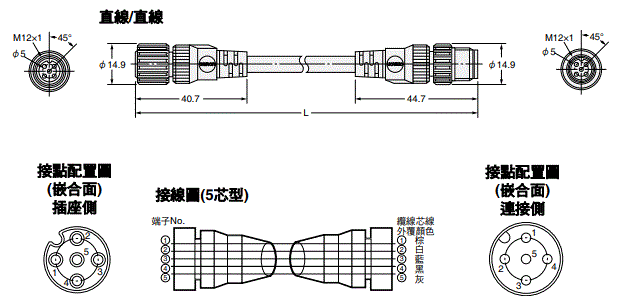

附M12接頭纜線(兩側接頭)
XS2W-D521-DG1-A (L=2m)XS2W-D521-GG1-A (L=5m)
XS2W-D521-JG1-A (L=10m)
XS2W-D521-KG1-A (L=15m)
XS2W-D521-LG1-A (L=20m)
註. 詳細資訊請參閱、「M12/M8圓形接頭型錄」 (型錄編號：CDJC-011)。
