E3Z-[]-UL

產品特色

光電感測器E3Z標準型於產品系列中新增符合UL規格認證產品

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

• 遠距離/對照型為30m、回歸反射型為4m、擴散反射型為1m

• 光軸調整容易/光軸與機械軸的偏移小於±2.5°

• 高安定性/獨家開發之回避外亂光演算法

• 產品系列亦新增了雷射型及IO-Link型

• 通過UL規格(UL60947-5-2)、 CSA規格(CSA-C22.2 No.60947-5-2)認證產品

標準型・主機

檢測方式	形狀	連接方式	檢測距離	型號
檢測方式	形狀	連接方式	檢測距離	NPN輸出	PNP輸出
對照型 (投光器＋受光器)		出線型(2m)	15 m (紅外線)	*E3Z-T61-UL 2M 3 4* 投光器 E3Z-T61-L-UL 2M 受光器 E3Z-T61-D-UL 2M	*E3Z-T81-UL 2M 3 4* 投光器 E3Z-T81-L-UL 2M 受光器 E3Z-T81-D-UL 2M
		M8 (4接腳) 接頭型	15 m (紅外線)	E3Z-T66-UL 投光器 E3Z-T66-L-UL 受光器 E3Z-T66-D-UL	E3Z-T86-UL 投光器 E3Z-T86-L-UL 受光器 E3Z-T86-D-UL
		出線型(2m)	10 m (紅色光)	E3Z-T61A-UL 2M3 4 投光器 E3Z-T61A-L-UL 2M 受光器 E3Z-T61A-D-UL 2M	E3Z-T81A-UL 2M3 4 投光器 E3Z-T81A-L-UL 2M Receiver E3Z-T81A-D-UL 2M
		M8 (4接腳) 接頭型	10 m (紅色光)	E3Z-T66A-UL 投光器 E3Z-T66A-L-UL 受光器 E3Z-T66A-D-UL	E3Z-T86A-UL 投光器 E3Z-T86A-L-UL 受光器 E3Z-T86A-D-UL
		出線型(2m)	30m (紅外線)	*E3Z-T62-UL 2M 3** 投光器 E3Z-T62-L-UL 2M 受光器 E3Z-T62-D-UL 2M	*E3Z-T82-UL 2M 3** 投光器 E3Z-T82-L-UL 2M 受光器 E3Z-T82-D-UL 2M
		M8 (4接腳) 接頭型	30m (紅外線)	E3Z-T67-UL 投光器 E3Z-T67-L-UL Receiver E3Z-T67-D-UL	E3Z-T87-UL 投光器 E3Z-T87-L-UL Receiver E3Z-T87-D-UL
回歸反射型 (附M.S.R.功能)	*1	出線型(2m)	4 m (100 mm) *2 (紅色光)	E3Z-R61-UL 2M3 4	E3Z-R81-UL 2M3 4
回歸反射型 (附M.S.R.功能)	*1	M8 (4接腳) 接頭型	4 m (100 mm) *2 (紅色光)	E3Z-R66-UL	E3Z-R86-UL
擴散反射型		出線型(2m)	5~100 mm (廣視角) (紅外線)	*E3Z-D61-UL 2M 4**	E3Z-D81-UL 2M3 4
		M8 (4接腳) 接頭型	5~100 mm (廣視角) (紅外線)	E3Z-D66-UL	E3Z-D86-UL
		出線型(2m)	1 m (紅外線)	E3Z-D62-UL 2M3 4	E3Z-D82-UL 2M3 4
		M8 (4接腳) 接頭型	1 m (紅外線)	E3Z-D67-UL	E3Z-D87-UL
		出線型(2m)	90±30 mm (細光束) (紅色光)	E3Z-L61-UL 2M3 4	E3Z-L81-UL 2M3 4
		M8 (4接腳) 接頭型	90±30 mm (細光束) (紅色光)	E3Z-L66-UL	E3Z-L86-UL
距離設定型		出線型(2m)	20~40 mm (BGS min設定) 20~200 mm (BGS max設定) 40~受光亮門檻值 (FGS min設定) 200 ~受光亮門檻值(FGS max設定) (紅色光)	*E3Z-LS61-UL 2M 3 4*	*E3Z-LS81-UL 2M 4**
		M8 (4接腳) 接頭型		E3Z-LS66-UL	E3Z-LS86-UL
		出線型(2m)	2~20 mm (BGS min設定) 2~80 mm (BGS max設定) (紅色光)	E3Z-LS63-UL 2M	*E3Z-LS83-UL 2M 3**
		M8 (4接腳) 接頭型	2~20 mm (BGS min設定) 2~80 mm (BGS max設定) (紅色光)	E3Z-LS68-UL	E3Z-LS88-UL
透明板玻璃類型限定反射型		出線型(2m)	30±20 mm (紅色光)	E3Z-L63-UL 2M	E3Z-L83-UL 2M
透明板玻璃類型限定反射型		M8 (4接腳) 接頭型	30±20 mm (紅色光)	E3Z-L68-UL	E3Z-L88-UL
透明保特瓶類型回歸反射型 (無M.S.R功能)	*1	出線型(2m)	500 mm (80 mm) *2 (紅色光)	*E3Z-B61-UL 2M 4**	*E3Z-B81-UL 2M 4**
		M8 (4接腳) 接頭型	500 mm (80 mm) *2 (紅色光)	E3Z-B66-UL	E3Z-B86-UL
		出線型(2m)	2 m (500 mm) *2 (紅色光)	*E3Z-B62-UL 2M 4**	*E3Z-B82-UL 2M 4**
		M8 (4接腳) 接頭型	2 m (500 mm) *2 (紅色光)	E3Z-B67-UL	E3Z-B87-UL

＊1. 包裝內未附反射板。請依實際用途另行選購反射板。

＊2. 檢測距離為使用E39-R1S時的距離。請將感測器與反射板之間的距離設定為高於[ ]內之數值。

＊3. 備有M12 Smartclick連接器接頭中繼型(0.3m)。請於型號之間加上-M1TJ以進行指定。(例. E3Z-T61-M1TJ-UL 0.3M) 適用之感測器I/O接頭為XS5系列。詳細資訊請參閱本公司網站(http://www.omron.com.tw)之「XS5」。

＊4. 備有M12標準接頭中繼型(0.3m)。請於型號之間加上-M1J以進行指定。(例. E3Z-T61-M1J-UL 0.3M) 適用之感測器I/O接頭為XS2系列。詳細資訊請參閱本公司網站(http://www.omron.com.tw)之「XS2」。

雷射型・主機

檢測型號	形狀	連接方式	應答時間	檢測距離	型號
檢測型號	形狀	連接方式	應答時間	檢測距離	NPN輸出	PNP輸出
對照型 (投光器＋受光器)		出線型(2m)	1 ms	60 m	*E3Z-LT61-UL 2M 3 4* Emitter E3Z-LT61-L-UL 2M Receiver E3Z-LT61-D-UL 2M	E3Z-LT81-UL 2M3 4 Emitter E3Z-LT81-L-UL 2M Receiver E3Z-LT81-D-UL 2M
對照型 (投光器＋受光器)		M8 (4接腳) 接頭型		60 m	E3Z-LT66-UL Emitter E3Z-LT66-L-UL Receiver E3Z-LT66-D-UL	E3Z-LT86-UL Emitter E3Z-LT86-L-UL Receiver E3Z-LT86-D-UL
回歸反射型 (附M.S.R. 功能)	*1	出線型(2m)		15 m (300 mm) (使用E39-R1) 7 m (200 mm) (使用E39-R12) 7 m (200 mm) (使用E39-R6) *2	*E3Z-LR61-UL 2M 4**	*E3Z-LR81-UL 2M 4**
回歸反射型 (附M.S.R. 功能)	*1	M8 (4接腳) 接頭型			E3Z-LR66-UL	E3Z-LR86-UL
距離設定型 (BGS)		出線型(2m)		20~40 mm (設定為最小距離時) 20 to 300 mm (設定為最大距離時)	*E3Z-LL61-UL 2M 4**	*E3Z-LL81-UL 2M 4**
		M8 (4接腳) 接頭型		20~40 mm (設定為最小距離時) 20 to 300 mm (設定為最大距離時)	E3Z-LL66-UL	E3Z-LL86-UL
		出線型(2m)	0.5 ms	25~40 mm (設定為最小距離時) 25~300 mm (設定為最大距離時)	*E3Z-LL63-UL 2M 4**	*E3Z-LL83-UL 2M 4**
		M8 (4接腳) 接頭型	0.5 ms	25~40 mm (設定為最小距離時) 25~300 mm (設定為最大距離時)	E3Z-LL68-UL	E3Z-LL88-UL

＊1. 包裝內未附反射板。請依實際用途另行選購反射板。

＊2. 請將感測器與反射板之間的距離設定為高於[ ]內之數值。

＊3. 備有M12 Smartclick連接器接頭中繼型(0.3m)。請於型號的尾端加上-M1TJ以進行指定。(例. E3Z-LT61-M1TJ-UL 0.3M) 適用之感測器I/O接頭為XS5系列。詳細資訊請參閱本公司網站(http://www.omron.com.tw)之「XS5」。

＊4. 備有M12標準接頭中繼型(0.3m)。請於型號之間加上-M1J以進行指定。(例. E3Z-LT61-M1J-UL 0.3M) 適用之感測器I/O接頭為XS2系列。詳細資訊請參閱本公司網站(http://www.omron.com.tw)之「XS2」。

IO-Link型・主機

檢測方式	形狀	連接方式	檢測距離	IO-Link 傳輸速度	型號
檢測方式	形狀	連接方式	檢測距離	IO-Link 傳輸速度	PNP輸出
對照型 (投光器＋受光器)		出線型(2m)	15 m (紅外線)	COM2 (38.4 kbps)	E3Z-T81-IL2-UL 2M
		M12 Smartclick 連接器中繼型(0.3m)			E3Z-T81-M1TJ-IL2-UL 0.3M
		M8 (4接腳) 接頭型			E3Z-T86-IL2-UL
		出線型(2m		COM3 (230.4 kbps)	E3Z-T81-IL3-UL 2M
		M12 Smartclick 連接器中繼型(0.3m)			E3Z-T81-M1TJ-IL3-UL 0.3M
		M8 (4接腳) 接頭型			E3Z-T86-IL3-UL
回歸反射型 (附M.S.R. 功能)	*2	出線型(2m)	4 m (100 mm) (使用E39-R1S時) *2 (紅色光)	COM2 (38.4 kbps)	E3Z-R81-IL2-UL 2M
		M12 Smartclick 連接器中繼型(0.3m)			E3Z-R81-M1TJ-IL2-UL 0.3M
		M8 (4接腳) 接頭型			E3Z-R86-IL2-UL
		出線型(2m)		COM3 (230.4 kbps)	E3Z-R81-IL3-UL 2M
		M12 Smartclick 連接器中繼型(0.3m)			E3Z-R81-M1TJ-IL3-UL 0.3M
		M8 (4接腳) 接頭型			E3Z-R86-IL3-UL
Diffuse-reflective		出線型(2m)	1 m (紅外線)	COM2 (38.4 kbps)	E3Z-D82-IL2-UL 2M
		M12 Smartclick 連接器中繼型(0.3m)			E3Z-D82-M1TJ-IL2-UL 0.3M
		M8 (4接腳) 接頭型			E3Z-D87-IL2-UL
		出線型(2m		COM3 (230.4 kbps)	E3Z-D82-IL3-UL 2M
		M12 Smartclick 連接器中繼型(0.3m)			E3Z-D82-M1TJ-IL3-UL 0.3M
		M8 (4接腳) 接頭型			E3Z-D87-IL3-UL
		出線型(2m)	90 mm (細光束) (紅色光)	COM2 (38.4 kbps)	E3Z-L81-IL2-UL 2M
		M12 Smartclick 連接器中繼型(0.3m)			E3Z-L81-M1TJ-IL2-UL 0.3M
		M8 (4接腳) 接頭型			E3Z-L86-IL2-UL
		出線型(2m)		COM3 (230.4 kbps)	E3Z-L81-IL3-UL 2M
		M12 Smartclick 連接器中繼型(0.3m)			E3Z-L81-M1TJ-IL2-UL 0.3M
		M8 (4接腳) 接頭型			E3Z-L86-IL3-UL

註. IO-Link設定檔(IODD檔案)請從本公司網站下載。

＊1. 包裝內未附反射板。請依實際用途另行選購反射板。

＊2. 檢測距離為使用E39-R1S時的距離。請將感測器與反射板之間的距離設定為高於[ ]內之數值。

選購品(另售)

狹縫板 (對照型專用)

並未附於感測器，如有需要請另行訂購。

狹縫寬	檢測距離			最小檢測物體(參考值)		型號	數量
狹縫寬	E3Z-T[][] (檢測距離15M)	E3Z-T[][]A (檢測距離10M)	E3Z-LT (檢測距離60M)	E3Z-T[][](A)	E3Z-LT	型號	數量
φ0.5mm	50 mm	35 mm	3 m	φ0.2mm	φ0.1mm	E39-S65A	投光/受光器各1個
φ1mm	200 mm	150 mm	---	φ0.4mm	---	E39-S65B
φ2mm	800 mm	550 mm	---	φ0.7mm	---	E39-S65C
0.5 × 10 mm	1 m	700 mm	---	φ0.2mm	---	E39-S65D
1 × 10 mm	2.2 m	1.5 m	---	φ0.5mm	---	E39-S65E
2 × 10 mm	5 m	3.5 m	---	φ0.8mm	---	E39-S65F

反射板 (回歸反射型專用)

並未附於感測器，請務必另行訂購。

名稱	檢測距離＊						型號	數量
	E3Z-R		E3Z- B[]1/-B[]6	E3Z- B[]2/-B[]7	E3Z-LT
	額定值	參考值	額定值	額定值	額定值	參考值
反射板	3 m (100 mm)	---	---	---	---	15 m (300 mm)	E39-R1	1個
	4 m (100 mm)	---	500 mm (80 mm)	2 m (500 mm)	---	---	E39-R1S	1個
	---	5 m (100 mm)	---	---	---	---	E39-R2	1個
	---	---	---	---	---	7 m (200 mm)	E39-R6	1個
	---	2.5 m (100 mm)	---	---	---	---	E39-R9	1個
	---	3.5 m (100 mm)	---	---	---	---	E39-R10	1個
	---	---	---	---	7 m (200 mm)	---	E39-R12	1個
防霧塗層	---	3 m (100 mm)	500 mm (80 mm)	2 m (500 mm)	---	---	E39-R1K	1個
小型反射板	---	1.5 m (50 mm)	---	---	---	---	E39-R3	1個
膠帶型反射板	---	700 mm (150 mm)	---	---	---	---	E39-RS1	1個
	---	1.1 m (150 mm)	---	---	---	---	E39-RS2	1個
	---	1.4 m (150 mm)	---	---	---	---	E39-RS3	1個

註1. 若使用額定值以外的反射板，請確認於設定時穩定指示燈已亮燈。

註2. E3Z-R□與E3Z-LT的M.S.R.功能將會啟動。

註3. 詳細內容請參閱本公司網站「E39-L/E39-S/E39-R」之「反射板一覽表」。

＊請將感測器與反射板之間的距離設定為高於[ ]內之數值。

防相互干擾濾鏡

以下配件並未附屬於感測器中，如有需要請另行訂購。

檢測距離

形狀・尺寸

型號

數量

Remarks

3 m

E39-E11

投光/受光器各2組(共計4個)

可使用於對照型E3Z-T[][]A。

2.5 m

E39-E12

投光/受光器各2組(共計4個)

可使用於對照型E3Z-T[][]。

E39-E12係以永久黏著於感測器為設計標的。請勿將其由感測器卸除並重新使用。

註1. 箭頭代表偏光方向。可藉由改變2台相鄰的投光/受光器的偏光方向以防止相互干擾。

註2. 濾鏡將偏光方向錯開90度以防止干擾，因此在設置投光器/受光器時，請依照同樣的角度來進行。

註3. 請勿將狹縫板與防互相干擾濾鏡互相搭配使用。

安裝金具

以下配件並未附屬於感測器中，如有需要請另行訂購。

型號 (材質)	數量	備註
E39-L153 (SUS304) *1	1個	安裝金具
E39-L104 (SUS304) *1	1個	安裝金具
E39-L43 (SUS304) *2	1個	橫向安裝金具
E39-L142 (SUS304) *2	1個	橫向保護罩金具
E39-L44 (SUS304)	1個	背面安裝專用金具
E39-L98 (SUS304) *2	1個	保護罩金具
E39-L150 (SUS304)	1個	<感測器調整器> 可於輸送帶等鋁質框架或軌道上輕鬆安裝、調整。左右調整時
E39-L151 (SUS304)	1個	<感測器調整器> 可於輸送帶等鋁質框架或軌道上輕鬆安裝、調整。左右調整時
E39-L144 (SUS304) *2	1個	小型保護罩金具 (E3Z專用)

註1. 使用對照型時，需訂購2個投光/受光器專用配件。

2. 詳細內容請參閱本公司網站(http://www.omron.com.tw) 「E39-L/E39-S/E39-R」之「安裝金具一覽表」。

＊1. 若接頭型的安裝面位於感測器正下方，便無法使用。這種情況下，請使用接頭中繼型。

＊2. 無法使用接頭型。

彈性安裝金具/吹氣模組

以下配件並未附屬於感測器中，如有需要請另行訂購。

形狀		型號(材質)
彈性安裝金具		E39-L261 *1 (SUS304)
支柱 50mm		E39-L262
支柱 100mm		E39-L263
吹氣模組		*E39-E16 2**

註1. 使用對照型時，需訂購2個投光/受光器專用配件。

＊1. 請與另售的支柱(E39-L262或E39-L263)一併購買。

＊2. 未隨附空氣用軟管。

感測器I/O接頭(單邊接頭)(必須使用接頭型、接頭中繼型)

並未隨附於感測器，請務必另行訂購。

圓型防水接頭 XS3F-M8系列

形狀	纜線規格	纜線外徑(mm)	纜線出線方向	纜線長度(m)	感測器I/O接頭型號
M8接頭	PVC耐繞曲電纜	φ4	直線	2	XS3F-M421-402-R
			直線	5	XS3F-M421-405-R
			L形	2	XS3F-M422-402-R
			L形	5	XS3F-M422-405-R
	PUR纜線 (低溫用) ＊1	φ4	直線	2	XS3F-M421-402-L
			直線	5	XS3F-M421-405-L
			L形	2	XS3F-M422-402-L
			L形	5	XS3F-M422-405-L

註1. 也備有XS3W (雙接頭)。詳細內容請參閱XS3資料表。(型錄編號：SDCA-031)

2. 在嵌合後，接頭將無法旋轉。

3. 出線方向將被固定在感測器投光/受光面的180度相反方向。

＊1. 本品不適用UL規範。

圓型防水接頭 XS5系列

Appearance	纜線規格	纜線外徑(mm)	纜線出線方向	纜線長度(m)	感測器I/O接頭型號
M12 Smartclick連接器	PVC耐繞曲電纜	φ6	直線	2	XS5F-D421-D80-F
			直線	5	XS5F-D421-G80-F
			L形	2	XS5F-D422-D80-F
			L形	5	XS5F-D422-G80-F

註1. 也備有XS5W (雙接頭)。詳細資訊請參閱本公司網站(http://www.omron.com.tw)之「XS5」。

2. 在嵌合後，接頭將無法旋轉。

3. 出線方向將被固定在感測器投光/受光面的180度相反方向。

圓型防水接頭 XS2系列

形狀	纜線規格	纜線外徑(mm)	纜線出線方向	纜線長度(m)	感測器I/O接頭型號
M12標準接頭	PVC耐繞曲電纜	φ6	直線	2	XS2F-D421-D80-F
			直線	5	XS2F-D421-G80-F
			L形	2	XS2F-D422-D80-F
			L形	5	XS2F-D422-G80-F

註1. 也備有XS2W (雙接頭)。詳細資訊請參閱本公司網站(http://www.omron.com.tw)之「XS2」。

2. 在嵌合後，接頭將無法旋轉。

3. 出線方向將被固定在感測器投光/受光面的180度相反方向。

標準型

檢測方式			對照型
型號	NPN輸出	出線	E3Z-T61-UL	E3Z-T62-UL	E3Z-T61A-UL
	NPN輸出	M8接頭	E3Z-T66-UL	E3Z-T67-UL	E3Z-T66A-UL
	PNP輸出	出線	E3Z-T81-UL	E3Z-T82-UL	E3Z-T81A-UL
	PNP輸出	M8接頭	E3Z-T86-UL	E3Z-T87-UL	E3Z-T86A-UL
檢測距離			15 m	30 m	10 m
光點直徑(參考值)			---
標準檢測物體			φ12mm以上不透明體
最小檢測物體(參考值)			---
應差(代表範例)			---
指向角			投光/受光器：各3 ~ 15°
光源(發光波長)			紅外線發光二極體 (870nm)		紅色發光二極體 (660nm)
電源電壓			DC12 ~ 24V ± 10% 漣波(p-p) 10%以下 Class2
消耗電流			35mA以下(投光器15mA以下、受光器20mA以下)
控制輸出			負載電源電壓DC26.4V以下、負載電流100mA以下 (殘留電壓負載電流小於10mA時：1V以下、負載電流10 ~ 100mA：2V以下) 開路集極輸出型(NPN/PNP輸出依型號不同而異) 入光時ON/遮光時ON 切換開關
指示燈			動作指示燈(橘色)、穩定指示燈(綠色) (對照型的投光器僅有電源指示燈(橘色))
保護電路			電源反接保護、輸出短路保護、輸出逆接保護
應答時間			動作、復歸：各1ms以下	動作、復歸：各2ms以下	動作、復歸：各1ms以下
感度調整			單迴轉式旋鈕
使用環境照度			受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
環境溫度範圍			動作時：-25 ~ +55°C，接頭型的部分機種為-40 ~ +55°C＊2 (不可結冰結露) 保存時：-40 ~ +70°C (不可結冰結露)
環境濕度範圍			動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗			20MΩmin. (at 500 VDC)
耐電壓			AC1,000V 50/60Hz 1min
震動(耐久性)			10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)			500m/s2 X、Y、Z各方向 3次
保護構造			IP67 (IEC 60529)
連接方式			導線出線(標準導線長度：2m)/M8 (4接腳)接頭
重量(包裝狀態)	出線2m		約120g
重量(包裝狀態)	M8接頭		約30g
材質	外殼		聚對苯二甲酸丁二酯(PBT)
	顯示部		聚碳酸酯(PC)
	鏡頭區		變性聚芳基酸酯

檢測方式			回歸反射型	擴散反射型
檢測方式			回歸反射型			(細光束型)
型號	NPN輸出	出線	E3Z-R61-UL	E3Z-D61-UL	E3Z-D62-UL	E3Z-L61-UL
	NPN輸出	M8接頭	E3Z-R66-UL	E3Z-D66-UL	E3Z-D67-UL	E3Z-L66-UL
	PNP輸出	出線	E3Z-R81-UL	E3Z-D81-UL	E3Z-D82-UL	E3Z-L81-UL
	PNP輸出	M8接頭	E3Z-R86-UL	E3Z-D86-UL	E3Z-D87-UL	E3Z-L86-UL
檢測距離			4m [100mm]＊1 (使用E39-R1S時) 3m [100mm]＊1 (使用E39-R1時)	100mm (白紙 100×100mm))	1m (白紙 300×300mm)	90±30mm (白紙 100×100mm)
光點直徑(參考值)			---			φ2.5mm (檢測距離為90mm時)
標準檢測物體			φ75mm以上不透明體	---
最小檢測物體(參考值)			---			φ0.1mm (銅線)
應差(代表範例)			---	小於檢測距離的20%		R「特性資料」請參考型錄第13頁
指向角			2 ~ 10°	---
光源(發光波長)			紅色發光二極體 (660nm)	紅外線發光二極體 (870nm)		紅色發光二極體 (650nm)
電源電壓			DC12 ~ 24V ± 10% 漣波(p-p) 10%以下 Class2
消耗電流			30mA以下
控制輸出			負載電源電壓DC26.4V以下、負載電流100mA以下 (殘留電壓負載電流小於10mA時：1V以下、負載電流10 ~ 100mA：2V以下) 開路集極輸出型(NPN/PNP輸出依型號不同而異) 入光時ON/遮光時ON 切換開關
指示燈			動作指示燈(橘色)、穩定指示燈(綠色) (對照型的投光器僅有電源指示燈(橘色))
保護電路			電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護
應答時間			動作、復歸：各1ms以下
感度調整			單迴轉式旋鈕
使用環境照度			受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
環境溫度範圍			動作時：-25 ~ +55°C，接頭型的部分機種為-40 ~ +55°C＊2 (不可結冰結露) 保存時：-40 ~ +70°C (不可結冰結露)
環境濕度範圍			動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗			20MΩmin. (at 500 VDC)
耐電壓			AC1,000V 50/60Hz 1min
震動(耐久性)			10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)			500m/s2 X、Y、Z各方向 3次
保護構造			IP67 (IEC 60529)
連接方式			導線出線(標準導線長度：2m)/M8 (4接腳)接頭
重量 (包裝狀態)	出線2m		約65g
重量 (包裝狀態)	M8接頭		約20g
Material	外殼		聚對苯二甲酸丁二酯(PBT)
	顯示部		聚碳酸酯(PC)
	鏡頭區		甲基丙烯樹脂	變性聚芳基酸酯

註1. 適用環境(海拔)：2000m以下、污染度：3、外殼：Type1。

＊1. 請將感測器與反射板之間的距離設定為高於[ ]內之數值。

＊2. 接頭類型的環境溫度範圍(動作時)依型號有所不同。 E3Z-T66/T86/R66/R86為-40 ~ +55°C，E3Z-D66/D86/D67/D87為-30 ~ +55°C，其它的接頭型為-25 ~ +55°C。惟，請注意回歸反射型(E3Z-R66/R86)檢測距離在-40 ~ -25°C範圍內時，數值將如下所示，與上表不同。 3m [100mm] ＊1 (使用E39-R1S時)、2m [100mm] ＊1 (使用E39-R1時) 此外，在-40 ~ -25°C的低溫環境下請使用感測器I/O接頭XS3F-M42□-4□□-L (PUR材質導線)。

檢測方式		距離設定型
檢測方式		出線	M8 Connector	Pre-wired	M8 Connector
型號	NPN輸出	E3Z-LS61-UL	E3Z-LS66-UL	E3Z-LS63-UL	E3Z-LS68-UL
型號	PNP輸出	E3Z-LS81-UL	E3Z-LS86-UL	E3Z-LS83-UL	E3Z-LS88-UL
檢測範圍	BGS	20mm ~ 設定距離(白紙、黑紙100 x 100mm)		2mm ~ 設定距離(80mm以下)
檢測範圍	FGS	設定距離 ~ 200mm以上(白紙100 x 100mm) 設定距離 ~ 160mm以上(黑紙100 x 100mm)		-----
設定範圍		40 ~ 200mm (白紙100 x 100mm) 40 ~ 160mm (黑紙100 x 100mm)		20 ~ 80mm (白紙25 x 25mm)
應差		設定距離的10%以下 (請參閱型錄第16頁「應差－距離特性」之相關說明)		設定距離的2%以下
反射率特性(白黑誤差)		設定距離的10%以下		設定距離的5%以下
光源(發光波長)		紅色發光二極體(670nm)		紅色發光二極體 (650nm)
電源電壓		DC12 ~ 24V ± 10% 漣波(p-p) 10%以下 Class2
消耗電流		30mA以下
控制輸出		負載電源電壓DC26.4V以下、負載電流100mA以下(殘留電壓1V以下) 開路集極輸出型(NPN/PNP輸出依型號不同而異) 入光時ON/遮光時ON 切換開關
BGS/FGS切換輸入		BGS功能：開路或接地 FGS功能：連接Vcc		BGS功能：開路或接地
保護電路		電源反接保護、輸出短路保護、防止相互干擾功能
應答時間		動作、復歸：各1ms以下
感度調整		5迴轉式連繞旋鈕
使用環境照度		受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
環境溫度範圍		動作時：-25 ~ +55°C、保存時：-40 ~ +70°C (不可結冰結露)
環境濕度範圍		動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗		20MΩmin. (at 500 VDC)
耐電壓		AC1,000V 50/60Hz 1min
震動(耐久性)		10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)		500m/s2 X、Y、Z各方向 3次
保護構造		IP67 (IEC 60529)
連接方式		導線出線(標準導線長度：2m)/M8 (4接腳)接頭
指示燈		動作指示燈(橘色)、穩定指示燈(綠色)
重量(包裝狀態)		約65g (出線2m)	約20g	約65g (出線2m)	約20g
材質	外殼	聚對苯二甲酸丁二酯(PBT)
	顯示部	聚碳酸酯(PC)
	鏡頭區	變性聚芳基酸酯
附屬品		使用說明書註. 安裝金具為另售

註1. 適用環境(海拔)：2000m以下、污染度：3、外殼：Type1。

檢測方式		透明板玻璃類型限定反射型(透明體檢測專用)
檢測方式		出線	M8接頭
型號	NPN輸出	E3Z-L63-UL	E3Z-L68-UL
型號	PNP輸出	E3Z-L83-UL	E3Z-L88-UL
檢測距離		30mm±20mm (玻璃板100 x 100mm)
光點直徑(參考值)		φ2mm (檢測距離為30mm時)
最小檢測物體(參考值)		φ0.1mm (銅線)
光源(發光波長)		紅色發光二極體(660nm)
消耗電流		30mA以下.
保護電路		電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護
應答時間		動作、復歸：各1ms以下
感度調整		單迴轉式旋鈕
保護構造		IP67 (IEC 60529)
連接方式		導線出線(標準導線長度：2m)/M8 (4接腳)接頭
重量 (包裝狀態)	出線2m	約65g
重量 (包裝狀態)	M8接頭	約20g
材質	外殼	聚對苯二甲酸丁二酯(PBT)
	顯示部	聚碳酸酯(PC)
	鏡頭區	變性聚芳基酸酯

檢測方式		透明保特瓶類型回歸反射型(無M.S.R功能)
檢測方式		出線	M8接頭	出線	M8接頭
型號	NPN輸出	E3Z-B61-UL	E3Z-B66-UL	E3Z-B62-UL	E3Z-B67-UL
型號	PNP輸出	E3Z-B81-UL	E3Z-B86-UL	E3Z-B82-UL	E3Z-B87-UL
檢測距離		500mm [80mm]＊1 (使用E39-R1S時)		2m [500mm]＊1＊2 (使用E39-R1S時)
標準檢測物體		不透明體 φ75mm以上 (標準檢測物體：玻璃管φ15mm 厚度1.1mm 長度50mm 惟，波長660 nm條件下的穿透率應小於92%)
光源(發光波長)		紅色發光二極體 (660nm)
消耗電流		30 mA max.
保護電路		電源反接保護、輸出短路保護、防止相互干擾功能、輸出逆接保護
應答時間		動作、復歸：各1ms以下
感度調整		單迴轉式旋鈕
保護構造		IP67 (IEC 60529)
連接方式		導線出線(標準導線長度：2m)/M8 (4接腳)接頭
重量 (包裝狀態)	出線2m	約65g
重量 (包裝狀態)	M8接頭	約20g
材質	外殼	聚對苯二甲酸丁二酯(PBT)
	顯示部	聚碳酸酯(PC)
	鏡頭區	變性聚芳基酸酯

＊1. 請將感測器與反射板之間的距離設定為高於[ ]內之數值。＊2. 設置保特瓶的通過位置時需高於500mm。

共用(透明板玻璃類型限定反射型/透明保特瓶類型回歸反射型)

電源電壓	DC12 ~ 24V ± 10% 漣波(p-p) 10%以下 Class2
控制輸出	負載電源電壓DC26.4V以下、負載電流100mA以下 (殘留電壓負載電流小於10mA時：1V以下、負載電流10 ~ 100mA：2V以下) 開路集極輸出型(NPN/PNP輸出依型號不同而異) 入光時ON/遮光時ON 切換開關
使用環境照度	受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
環境溫度範圍	動作時：-25 ~ +55°C (不可結冰結露) 保存時：-40 ~ +70°C (不可結冰結露) n)
環境濕度範圍	動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗	20MΩmin. (at 500 VDC)
耐電壓	AC1,000V 50/60Hz 1min
震動(耐久性)	10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)	500m/s2 X、Y、Z各方向 3次
指示燈	動作指示燈(橘色)，穩定指示燈(綠色) [對照型的投光器僅有電源指示燈(橘色)]
附屬品	使用說明書註. 反射板、安裝金具為另售

註1. 適用環境(海拔)：2000m以下、污染度：3、外殼：Type1。

雷射型

檢測方式			對照型	回歸反射型	距離設定型
應答性			標準型			高速應答型
型號	NPN輸出	出線	E3Z-LT61-UL	E3Z-LR61-UL	E3Z-LL61-UL	E3Z-LL63-UL
	NPN輸出	M8接頭	E3Z-LT66-UL	E3Z-LR66-UL	E3Z-LL66-UL	E3Z-LL68-UL
	PNP輸出	出線	E3Z-LT81-UL	E3Z-LR81-UL	E3Z-LL81-UL	E3Z-LL83-UL
	PNP輸出	M8接頭	E3Z-LT86-UL	E3Z-LR86-UL	E3Z-LL86-UL	E3Z-LL88-UL
檢測距離			60 m	0.2 ~ 7m (使用E39-R12時)	20 ~ 300mm (白紙[]100mm) 20 ~ 160mm (黑紙[]100mm)	25 ~ 300mm (白紙[]100mm) 25 ~ 100mm (黑紙[]100mm)
設定距離範圍			---		40 ~ 300mm (白紙[]100mm) 40 ~ 160mm (黑紙[]100mm)	40 ~ 300mm (白紙□100mm) 40 ~ 100mm (黑紙□100mm)
光點直徑(參考值)			φ5mm (3m時)		φ0.5mm (300mm時)
標準檢測物體			φ12mm以上不透明體	φ75mm以上不透明體	---
最小檢測物體(參考值)			φ6mm不透明體(3m時)		φ0.2mm接腳間距(不銹鋼) (300mm時)
應差			---		設定距離的5%以下
白黑誤差			---		5% (距離 160mm)	5% (距離 100mm)
指向角			受光器：3 ~ 15°	---
光源(發光波長)			紅色LD (655nm) JIS第1級 IEC Class1 FDA Class1
電源電壓			DC12 ~ 24V ± 10% 漣波(p-p) 10%以下 Class2
消耗電流			35mA以下 (投光器：15mA以下、受光器：20mA以下)	30mA以下
控制輸出			負載電源電壓DC26.4V以下、負載電流100mA以下開路集極輸出
輸出殘留電壓			殘留電壓 1V以下(負載電流小於10mA時) 殘留電壓 2V以下(負載電流10 ~ 小於100mA時).
輸出模式切換			入光時ON/遮光時ON 切換開關
保護電路			電源反接保護/負載短路保護 /輸出逆接保護	電源反接保護/負載短路保護/防止相互干擾功能/輸出逆接保護
應答時間			動作、復歸：各1ms以下			動作、復歸：各0.5ms以下
感度調整			單迴轉式旋鈕		5迴轉式連繞旋鈕
使用環境照度			受光面照度白熾燈：3,000lx以下、太陽光：10,000lx以下
環境溫度範圍			動作時：-10 ~ +55°C、保存時：-25 ~ +70°C (不可結冰結露)
環境濕度範圍			動作時：35 ~ 85%RH、保存時35 ~ 95%RH (不可結冰結露)
絕緣阻抗			20MΩmin. (at 500 VDC)
耐電壓			AC1,000V 50/60Hz 1min.
震動(耐久性)			10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性)			500m/s2 X、Y、Z各方向 3次
保護構造			IP67 (IEC 60529)
連接方式			導線出線(標準導線長度：2m)/M8 (4接腳)接頭
指示燈			動作指示燈(橘色)，穩定指示燈(綠色) (對照型的投光器僅有電源指示燈(橘色))
重量 (包裝狀態)	出線2m		約120g	約65g
重量 (包裝狀態)	M8接頭		約30g	約20g
材質	外殼		聚對苯二甲酸丁二酯(PBT)
	顯示部		聚碳酸酯(PC)
	鏡頭區		變性聚芳基酸酯in	甲基丙烯樹脂	變性聚芳基酸酯
附屬品			使用說明書註：反射板、安裝金具為另售

註1. 適用環境(海拔)：2000m以下、污染度：3、外殼：Type1。

IO-Link型

檢測方式			對照型	回歸反射型 (附M.S.R.功能)	擴散反射型	細光束型
型號	PNP輸出	出線	E3Z-T81-IL[]-UL	E3Z-R81-IL[]-UL	E3Z-D82-IL[]-UL	E3Z-L81-IL[]-UL
型號	PNP輸出	M8接頭	E3Z-T86-IL[]-UL	E3Z-R86-IL[]-UL	E3Z-D87-IL[]-UL	E3Z-L86-IL[]-UL
檢測距離			15 m	4m [100mm]＊1 (使用E39-R1S時) 3m [100mm]＊1 (使用E39-R1時)	1m (白紙300×300mm)	90±30mm (白紙100×100mm)
光點直徑(參考值)			---			φ2.5mm (檢測距離為90mm時)
標準檢測物體			φ12mm以上不透明體	φ75mm以上不透明體	---
最小檢測物體(參考值)			---			φ0.1mm (銅線)
應差(代表範例)			---	---	小於檢測距離的20%	特性資料請參考型錄第23頁
指向角			投光/受光器：各3 ~ 15°	2 ~ 10°	---
光源(發光波長)			紅外線發光二極體 (870nm)	紅色發光二極體 (660nm)	紅外線發光二極體 (870nm)	紅色發光二極體 (650nm)
電源電壓			DC10 ~ 30V (包含鏈波(p-p)) Class2
消耗電流			50mA以下 (投光器25mA以下、受光器25mA以下)	30mA以下
控制輸出			負載電源電壓小於DC30V、負載電流小於100mA (殘留電壓負載電流小於10mA時：1V以下、負載電流10 ~ 低於100mA時：2V以下) PNP開路集極輸出型、入光時ON/遮光時ON 切換式
指示燈			標準I/O模式(SIO模式)時：動作指示燈(橘色/亮燈)、穩定指示燈(綠色/亮燈) IO-Link模式下：動作指示燈(橘色/亮燈)、通訊指示燈(綠色/閃爍(週期為1s))
保護電路			電源反接保護、輸出短路保護、輸出逆接保護	電源反接保護、輸出短路保護、輸出逆接保護、防止相互干擾功能
應答時間			動作、復歸：各1ms以下
感度調整			以旋鈕調整/利用IO-Link通訊進行設定
使用環境照度			受光面照度白熾燈：3000lx以下、太陽光：10000lx以下
環境溫度範圍			動作時：-25 ~ +55°C (不可結冰結露) 保存時：-40 ~ +70°C (不可結冰結露)
環境濕度範圍			動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗			20MΩmin. (at 500 VDC)
耐電壓			AC1000V 50/60Hz 1min
震動(耐久性)			10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向2h重複振幅
衝擊(耐久性)			500m/s2 X、Y、Z各方向 3次
保護構造			IEC60529規格 IP67
連接方式			出線型(標準導線長度：2m)/M12 Smartclick連接器中繼(標準導線長度：0.3m)/ M8 (4接腳)接頭)
重量 (包裝狀態)	出線2m		約120g	約65g
	M12 Smartclick 連接器中繼0.3m		約60g	約30g
	M8接頭		約30g	約20g
材質	外殼		聚對苯二甲酸丁二酯(PBT)
	顯示部		聚碳酸酯(PC)
	鏡頭區		變性聚芳基酸酯	甲基丙烯樹脂	變性聚芳基酸酯
主要IO-Link功能			可切換動作模式，入光時ON/遮光時ON、設定入光不穩定/遮光不穩定檢測值、選擇控制輸出時的計時器功能及計時器時間、選擇入光不穩定/遮光不穩定輸出(IO-Link模式)時的ON延遲時間、設定教導值並執行教導動作、設定受光感度值、監視器輸出、讀取通電時間、初始設定
通訊規格	IO-Link規格		Ver 1.1
	傳輸速度		-IL3: COM3 (230.4 kbps), -IL2: COM2 (38.4 kbps)
	資料長度		PD大小：2 byte、 OD大小：1 byte (M-sequence type：TYPE_2_2)
	最短循環時間		-IL3 (COM3): 1 ms, -IL2 (COM2): 2.3 ms
附屬品			使用說明書註. 反射板、安裝金具為另售

註1. 適用環境(海拔)：2000m以下、污染度：3、外殼：Type1。

＊1. 請將感測器與反射板之間的距離設定為高於[ ]內之數值。

（單位：mm）

未指定尺寸公差：公差等級IT16

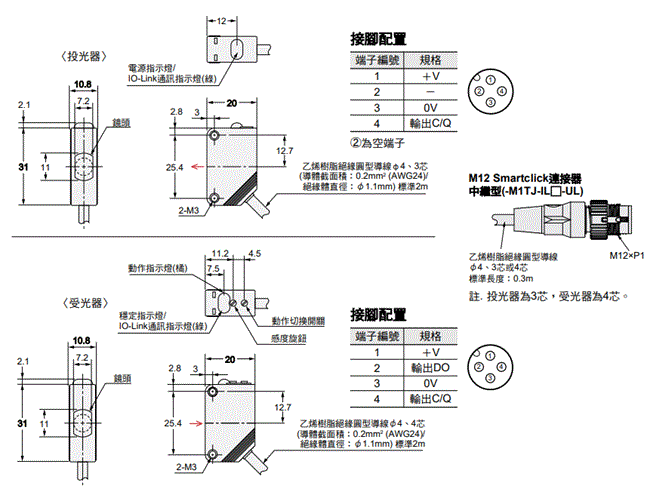

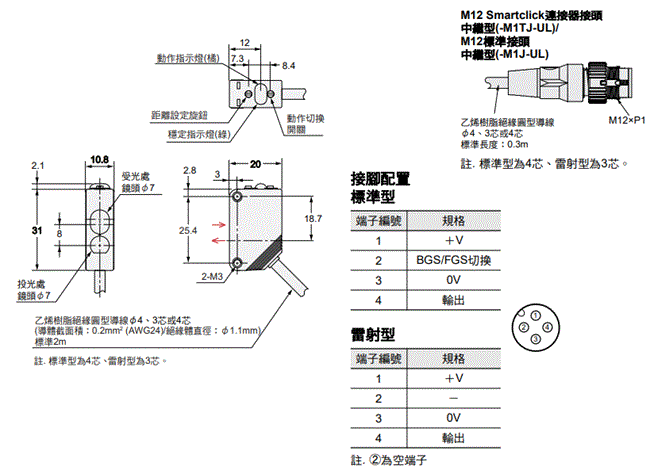

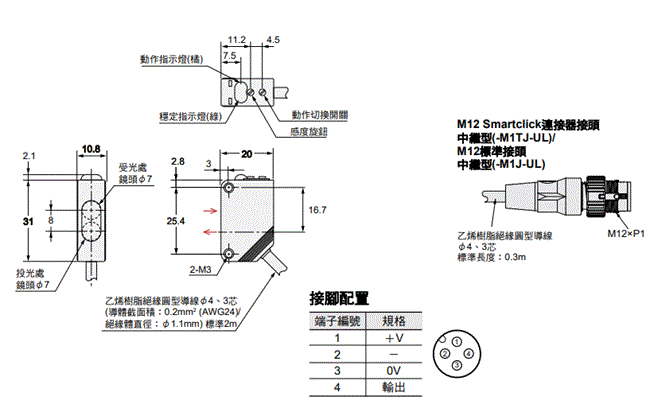

本體

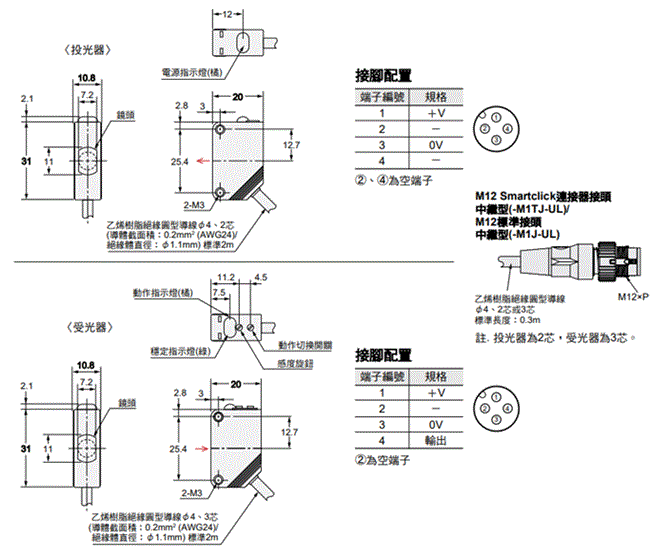

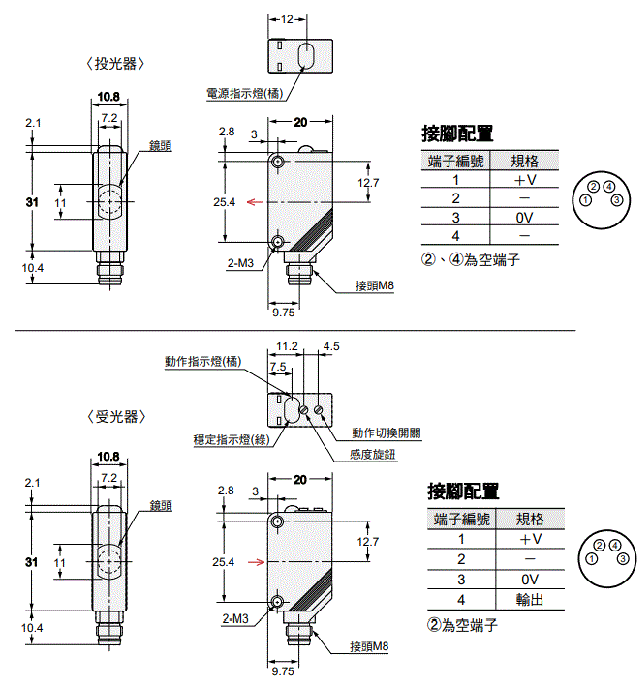

對照型＊

對照型(E3Z-T□□)記載有投光器、受光器的組合型號。投光器的形式為加上「-L」 (例：E3Z-T61-L-UL 2M)、受光器的形式為加上「-D」 (例：E3Z-T61-D-UL 2M)的標記。有關投光器、受光器的個別型號，請確認「種類」。

出線型

標準型

E3Z-T61(A)/T62

E3Z-T81(A)/T82

雷射型

E3Z-LT61/LT81

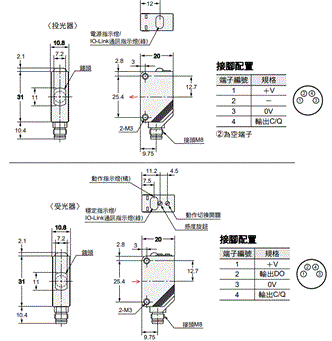

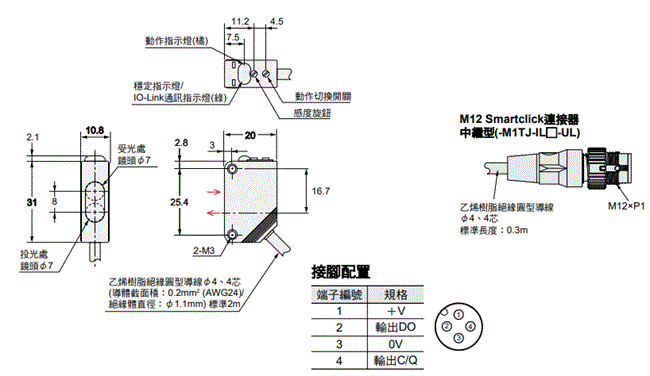

IO-Link型
E3Z-T81-IL[]

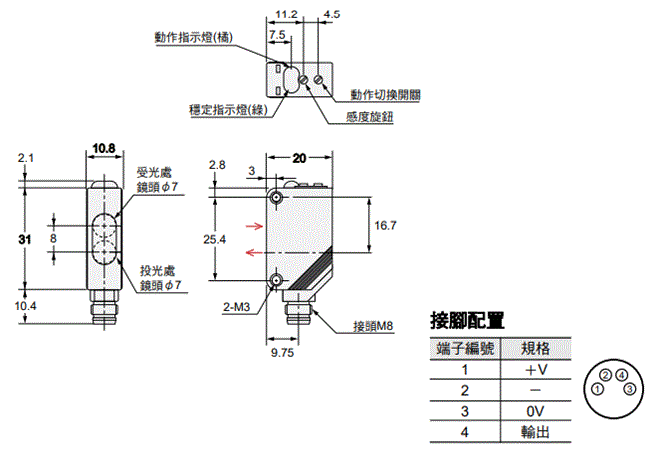

M8接頭型

標準型
E3Z-T66(A)/T67
E3Z-T86(A)/T87
雷射型
E3Z-LT66/LT86

IO-Link型
E3Z-T86-IL[]

回歸反射型・擴散反射型・限定反射型

出線型

標準型
E3Z-R61/R81
E3Z-D61/D62/D81/D82
E3Z-L61/L63/L81/L83
E3Z-B61/B62/B81/B82
雷射型
E3Z-LR61/LR81

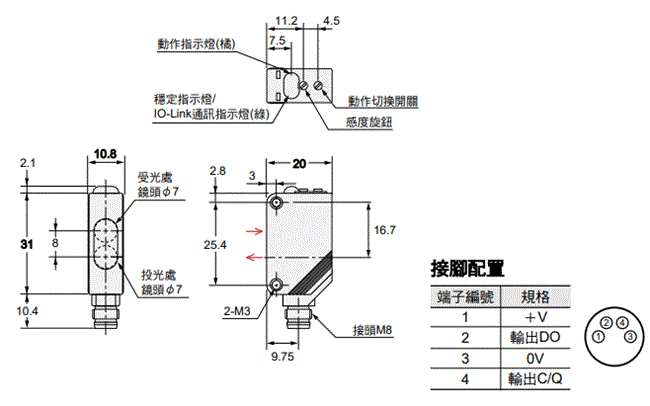

IO-Link型
E3Z-R81-IL[]
E3Z-D82-IL[]
E3Z-L81-IL[]

M8接頭型

標準型
E3Z-R66/R86
E3Z-D66/D67/D86/D87
E3Z-L66/L68/L86/L88
E3Z-B66/B67/B86/B87
雷射型
E3Z-LR66/LR86

IO-Link型
E3Z-R86-IL[]
E3Z-D87-IL[]
E3Z-L86-IL[]

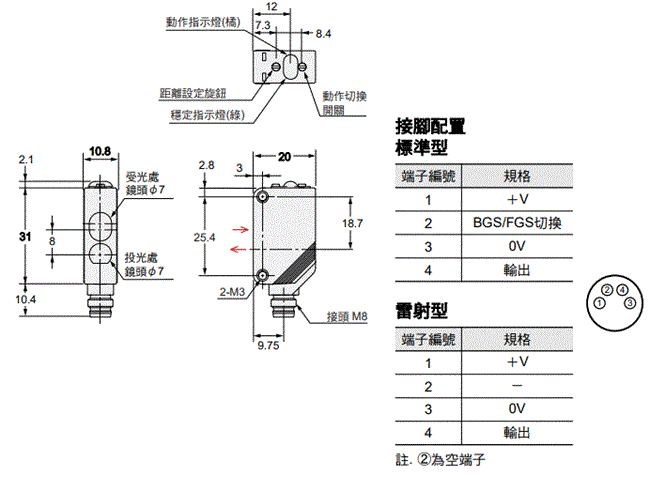

距離設定型

出線型

標準型
E3Z-LS61/LS63
E3Z-LS81/LS83
雷射型
E3Z-LL61/LL63
E3Z-LL81/LL83

Connector Models

標準型
E3Z-LS66/LS68
E3Z-LS86/LS88
雷射型
E3Z-LL66/LL68
E3Z-LL86/LL88

選購品(另售)

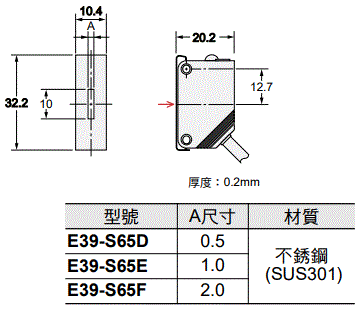

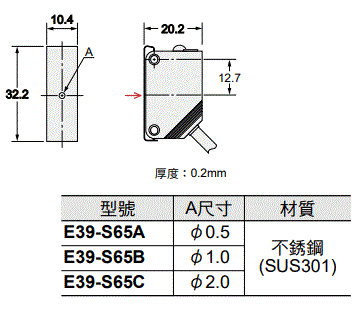

狹縫板

E39-S65A
E39-S65B
E39-S65C

E39-S65D
E39-S65E
E39-S65F

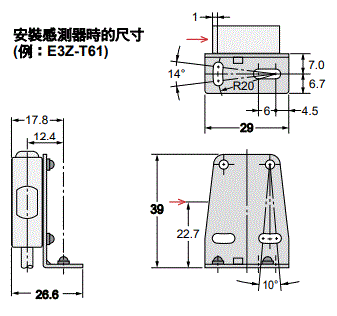

安裝金具

E39-L44

E39-L104

反射板

E39-R1
E39-R1S

材質：

〈反射面〉壓克力

〈背面〉 ABS

反射板(僅限雷射型)

E39-R6

材質：

〈反射面〉壓克力

〈背面〉 ABS

E39-R12

材質：

〈反射部位〉表面：聚碳酸酯內部：壓克力

〈機框部位〉 ABS

安裝金具、反射板

詳細內容請參閱本公司網站(http://www.omron.com.tw) 「E39-L/E39-S/E39-R」。

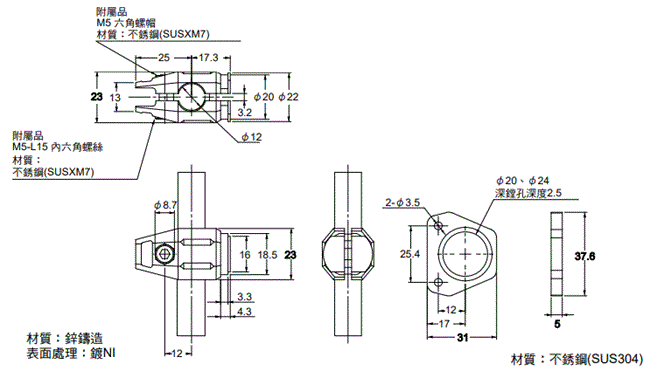

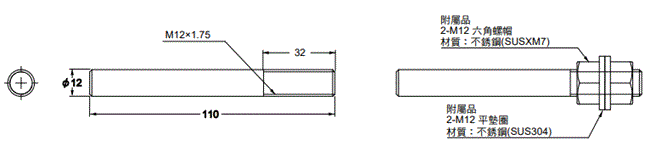

彈性安裝金具

E39-L261

註. 附屬品 2-M3-L10十字孔平頭小螺絲(SW+JIS W組裝)

支柱 50mm

E39-L262

材質：不銹鋼(SUS304)

支柱 100mm

E39-L263

材質：不銹鋼(SUS304)

吹氣模組

E39-E16

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
E3Z-[]-UL 規格說明書	- [1533KB]	2025年1月22日 20250122	E3Z-[]-UL 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
E3Z-[]-UL Data Sheet	- [13827KB]	Jan 06, 2025 20250106	E3Z-[]-UL Data Sheet

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

E3Z-[]-UL

標準型・主機

雷射型・主機

IO-Link型・主機

選購品(另售)

狹縫板 (對照型專用)

反射板 (回歸反射型專用)

防相互干擾濾鏡

安裝金具

彈性安裝金具/吹氣模組

感測器I/O接頭(單邊接頭)(必須使用接頭型、接頭中繼型)

圓型防水接頭 XS3F-M8系列

圓型防水接頭 XS5系列

圓型防水接頭 XS2系列

標準型

共用(透明板玻璃類型 限定反射型/透明保特瓶類型 回歸反射型)

雷射型

IO-Link型

本體

對照型 ＊

出線型

M8接頭型

回歸反射型・擴散反射型・限定反射型

出線型

M8接頭型

距離設定型

出線型

Connector Models

選購品(另售)

狹縫板

安裝金具

E39-L44

E39-L104

反射板

反射板(僅限雷射型)

E39-R6

E39-R12

安裝金具、反射板

彈性安裝金具

E39-L261

支柱 50mm

E39-L262

支柱 100mm

E39-L263

吹氣模組

E39-E16

中文

English

Global Edition

其他產品

E3AS-HF Series

E3ZM-C

E3S-DC

共用(透明板玻璃類型限定反射型/透明保特瓶類型回歸反射型)

對照型＊
