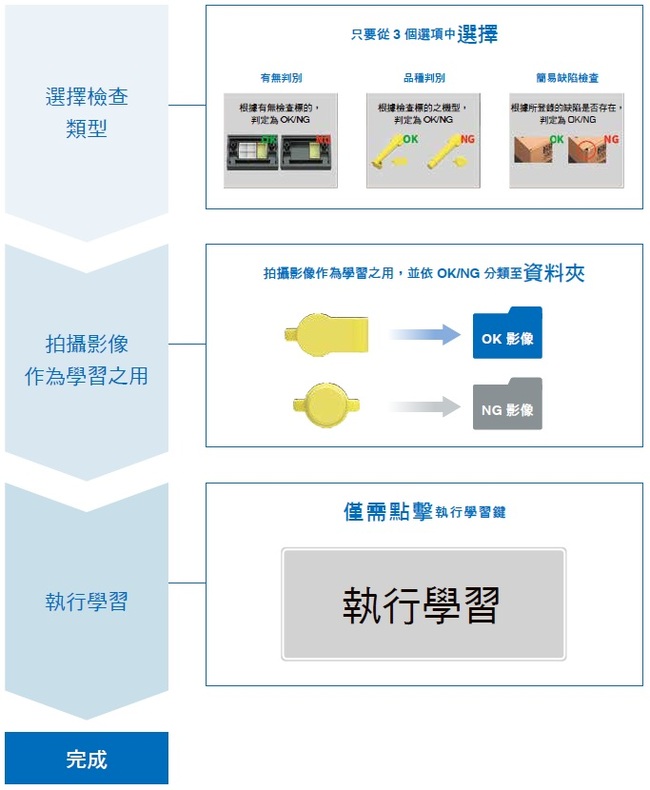

依照畫面上所顯示的幾個步驟，使用者只要點擊畫面，輕鬆即完成設定。即使是初次使用，也能憑直覺操作。
FHV7-AI系列
產品特色
易於使用的 AI 判定攝影機，輕鬆設定檢測與簡易缺陷檢查
設定僅需數分鐘即可完成
採用簡單的使用者介面，操作更直覺化
無需 AI 專業知識即可使用「新自動學習型 AI」

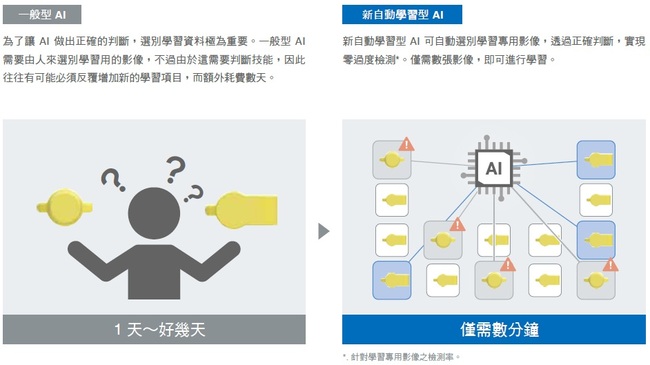

由 AI 負責選擇最適合學習的影像

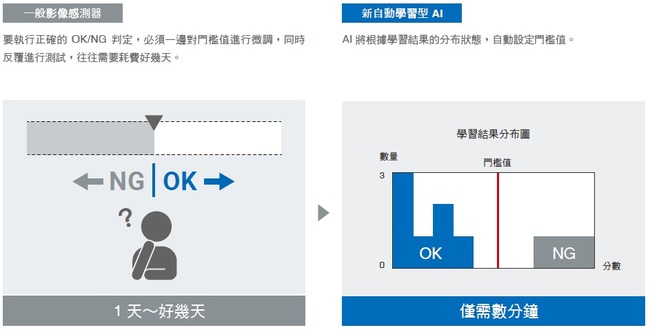

門檻值設定也能交由 AI 處理

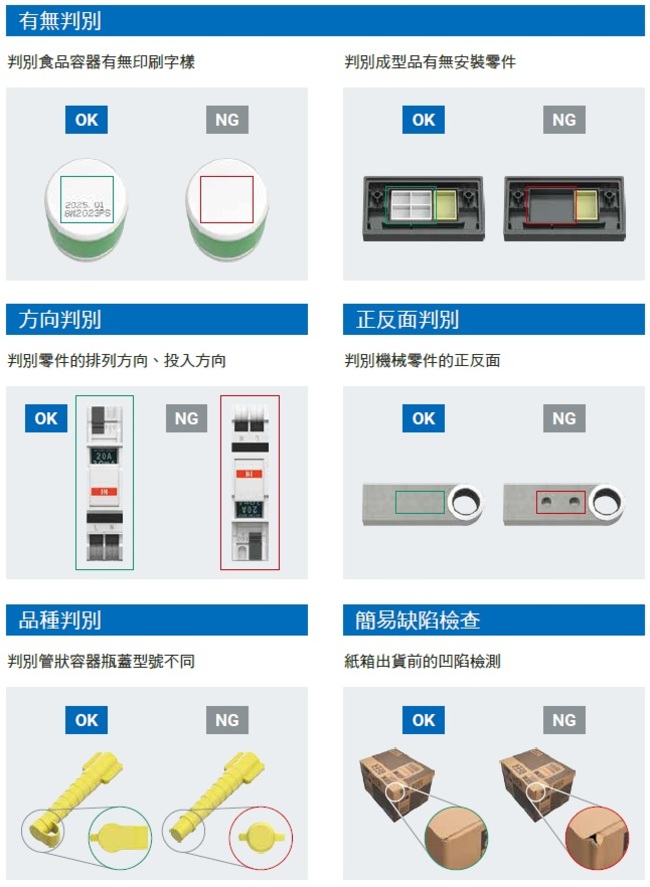

產業應用
簡單易用，適用於各種情境
結構牢固

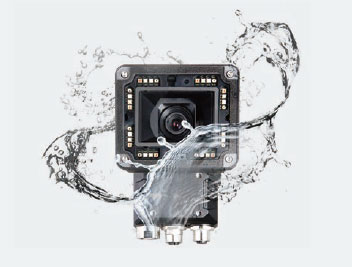

IP67 耐水構造
符合 IP67 規範，像是定期洗淨攝影機設置位置等會遭到水
或液體潑濺的製程也能安心使用。

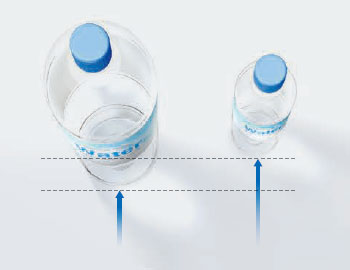

多品種生產
利用自動對焦功能，即可輕鬆切換
即使產品尺寸改變，一鍵即可自動完成焦距調整。
無需繁複的鏡頭調整，立刻即可進行下述產品的檢查。
設定操作

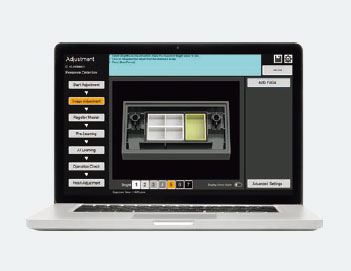

透過電腦
購買本公司產品並登錄會員，即可免費下載設定軟體。
詳情請參閱 AI 攝影機主機包裝內附的會員登錄表。

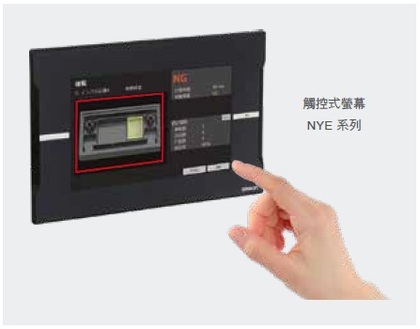

透過觸控螢幕顯示器操作
您可以透過安裝 FHV7-AI 軟體來使用觸控螢幕顯示器。
購買本公司產品並登錄會員，即可免費下載設定軟體。
詳情請參閱 AI 攝影機主機包裝內附的會員登錄表。
AI 判定攝影機
| 外觀 | 像素數 | 感光元件 | 照明 | 攝影機設置距離(mm) | X 視野 × Y 視野 (mm) |
型號 |
|---|---|---|---|---|---|---|
 |
160 萬像素 | 彩色 | 白色 | 60 ～ 1,000 | 39×29 ～ 845×624 | FHV7X-C016-S06-W-01 |
| 60 ～ 1,000 | 23.5×17.5 ～ 543×407 | FHV7X-C016-S09-W-01 | ||||
| 60 ～ 1,000 | 16.5×12.5 ～ 407×305 | FHV7X-C016-S12-W-01 | ||||
| 110 ～ 2,000 | 27×20 ～ 614×460 | FHV7X-C016-S16-W-01 | ||||
| 188 ～ 2,000 | 30×23 ～ 390×290 | FHV7X-C016-S25-W-01 |

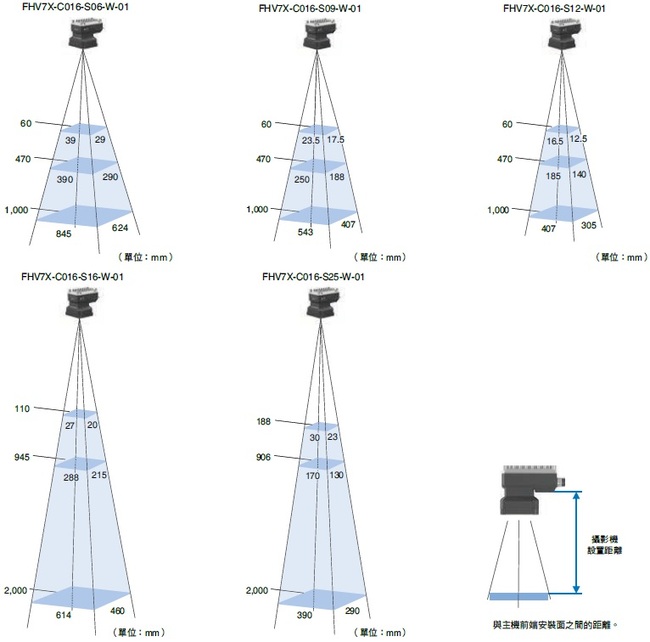

視野、設置距離
可判別的最小尺寸（參考值）
180 pixel （X） × 180 pixel （Y）以上。依視野不同，mm 尺寸亦各異。請依下表進行確認。
| Y 視野 (mm) | 15 | 35 | 50 | 100 | 150 | 200 | 250 | 300 | 400 | 500 | 600 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 可判別的最小尺寸 (mm) * | 2.5 | 6 | 8 | 17 | 25 | 33 | 42 | 50 | 67 | 83 | 100 |
＊表示該視野範圍中 180 pixel 的尺寸。
纜線
| 種類 | 纜線 長度 |
型號 | |
|---|---|---|---|
 |
電源I/O 纜線（耐繞曲） | 2m | FHV-VDB2 2M |
| 3m | FHV-VDB2 3M | ||
| 5m | FHV-VDB2 5M | ||
| 10m | FHV-VDB2 10M | ||
| 20m | FHV-VDB2 20M | ||
 |
電源I/O 纜線（耐繞曲、直角） | 2m | FHV-VDLB2 2M |
| 3m | FHV-VDLB2 3M | ||
| 5m | FHV-VDLB2 5M | ||
| 10m | FHV-VDLB2 10M | ||
| 20m | FHV-VDLB2 20M | ||
 |
乙太網路線（耐繞曲） | 2m | FHV-VNB2 2M |
| 3m | FHV-VNB2 3M | ||
| 5m | FHV-VNB2 5M | ||
| 10m | FHV-VNB2 10M | ||
| 20m | FHV-VNB2 20M | ||
 |
乙太網路線（耐繞曲、直角） | 2m | FHV-VNLB2 2M |
| 3m | FHV-VNLB2 3M | ||
| 5m | FHV-VNLB2 5M | ||
| 10m | FHV-VNLB2 10M | ||
| 20m | FHV-VNLB2 20M | ||
智慧型攝影機數據單元
| 種類 | 型號 | |
|---|---|---|
 |
平行埠介面 | FHV-SDU10 |
智慧型攝影機數據單元用纜線
| 種類 | 纜線 長度 |
型號 | ||
|---|---|---|---|---|
 |
智慧型攝影機數據單元纜線（耐繞曲） *1 | 2m | FHV-VUB2 2M | |
| 3m | FHV-VUB2 3M | |||
| 5m | FHV-VUB2 5M | |||
| 10m | FHV-VUB2 10M | |||
| 20m | FHV-VUB2 20M | |||
 |
智慧型攝影機數據單元纜線（耐繞曲、直角）*1 | 2m | FHV-VULB2 2M | |
| 3m | FHV-VULB2 3M | |||
| 5m | FHV-VULB2 5M | |||
| 10m | FHV-VULB2 10M | |||
| 20m | FHV-VULB2 20M | |||
 |
並列式 I/O 纜線 | 2m | XW2Z-S013-2 | |
| 5m | XW2Z-S013-5 | |||
 |
接頭端子台轉換模組專用 並列式 I/O 纜線 |
0.5m | XW2Z-050EE | |
| 1m | XW2Z-100EE | |||
| 1.5m | XW2Z-150EE | |||
| 2m | XW2Z-200EE | |||
| 3m | XW2Z-300EE | |||
| 5m | XW2Z-500EE | |||
 |
接頭端子台轉換模組*2 | 端子插入型 | --- | XW2R-J34GD-T |
| 十字螺絲型 | --- | XW2R-E34GD-T | ||
| 一字螺絲型 | --- | XW2R-P34GD-T | ||
*1. 使用本纜線時，無法連接 I/O 纜線（FHV-VDB2/VDLB2/VDBX2/VDLBX2 型）。
*2. 詳情請參閱 XW2K 型系列接頭端子台轉換組件（型錄編號：SDCA-014）、XW2R 型規格表、XW2D 型系列（型錄編號：CDLJ-032）所述。
配件
| 種類 | 型號 | ||
|---|---|---|---|
 |
智慧型攝影機本體與照明控制器固定用安裝工具 | FHV-XMT-7 | |
 |
防水外蓋（更換用） | 乙太網路接頭用 | FHV-XWC-ECN |
 |
照明接頭用 | FHV-XWC-LCN | |
| --- | Micro SD 卡護蓋專用螺絲（更換用、10 個） | FHV-XSCR-MSD | |
周邊機器
| 外觀 | 詳細 | 型號 | ||
|---|---|---|---|---|
 |
EtherNet/IP、乙太網路工業用 交換式集線器 |
5 埠 | 消耗電流： 0.07 A |
W4S1-05D |
觸控式螢幕
| 商品名稱 | 螢幕尺寸 | 框色 | 型號 | |
|---|---|---|---|---|
 |
智能相機 FHV7 系列 觸控式螢幕 |
15.4 吋 | 黑 | NYE2A-20F11-15WR1200 |
| 12.1 吋 | 黑 | NYE2A-20F11-12WR1200 | ||
 |
高壓防水附件（PWA） | 15.4 吋 | --- | NA-15WATW01 |
| 12.1 吋 | --- | NA-12WATW01 | ||
 |
防炫光薄膜 | 15.4 吋 | --- | NA-15WKBA04 |
| 12.1 吋 | --- | NA-12WKBA04 | ||
AI 判定攝影機
| 項目 | FHV7X-C016- S06-W-01 |
FHV7X-C016- S09-W-01 |
FHV7X-C016- S12-W-01 |
FHV7X-C016- S16-W-01 |
FHV7X-C016- S25-W-01 |
|
|---|---|---|---|---|---|---|
| 拍攝 | CMOS 感光元件 | 相當於 1/2.9 吋 | ||||
| 彩色／黑白 | 彩色 | |||||
| 有效像素數 | 1440 (H) × 1080 (V) | |||||
| 像素尺寸 | 3.45 × 3.45 um | |||||
| 快門方式 | 通用快門（Global shutter） | |||||
| 幀率 （影像擷取時間） |
224 fps (4.5 ms) | |||||
| 照明顏色 | 白色 | |||||
| LED 危險類別 | 2類危險 | |||||
| 鏡頭焦距 | 6 mm | 9 mm | 12 mm | 16 mm | 25 mm | |
| 視野、設置距離 | 詳情請參閱「種類」（第 9 頁）所載的設置距離與 X 視野、Y 視野之間的關係。 | |||||
| 外部介面 | 乙太網路通訊 | I/F: 1000BASE-T 協議：無協議 (TCP) |
||||
| EtehrNet/IP 通訊 | 有（主機／使用乙太網路埠） | |||||
| PROFINET 通訊 | 有（子局／使用乙太網路埠） Conformance class A | |||||
| EtherCAT 通訊 | 無 | |||||
| 序列通訊 | 無 | |||||
| 並列 I/O 極性 | NPN/PNP 共通 | |||||
| 平行埠 I/F | 高速輸入 1 點、一般輸入 3 點、高速輸出 1 點、一般輸出 4 點 | |||||
| SD Card I/F | Micro SD 記憶卡（SDHC 規格） | |||||
| 指示燈 | 主要部分 | PWR：綠、RUN：綠、LINK：黃、BUSY：綠、OR：黃、ERR：紅 | ||||
| SD 部分 | SD ACCESS：黃 | |||||
| 電源電壓 | DC21.6V ～ DC26.4V （但連接 I/O 纜線 20m 時為 DC24.0V ～ DC26.4V） |
|||||
| 消耗電流 | 4.2A 以下 | |||||
| 動作環境 | 環境溫度範圍 | 動作時：0 ～＋40°C，儲存時：－25 ～＋65°C （不可結冰結露） | ||||
| 環境濕度範圍 | 動作時、儲存時：各35 ～ 85%RH （不可結露） | |||||
| 環境氣體 | 不應有腐蝕性氣體 | |||||
| 耐振動性（耐久） | 10 ～ 150Hz 單側振幅 0.15mm X／Y／Z 方向 各 8 分鐘 10 次 |
|||||
| 耐衝擊性（耐久） | 150 m/s2，6方向，各 3 次（上下、左右、前後） | |||||
| 抗雜訊性 | 快速瞬變脈衝（Fast Transient/Burst） • DC 電源 直接注入：2kV、脈衝上升時間：5ns、脈衝寬度：50ns、 突波持續時間：15ms／0.75ms、週期：300ms、施加時間：1 分鐘 • I/O 電源線 箝位電壓：1kV、脈衝上升時間：5ns、脈衝寬度：50ns、 突波持續時間：15ms／0.75ms、週期：300ms、施加時間：1 分鐘 |
|||||
| 接地 | D 種接地／接地抗阻為 100Ω 以下（第三種接地） | |||||
| 外觀 | 外觀尺寸 | 高113.5mm × 寬91.0mm × 深103.4mm | ||||
| 重量 | 約 990g | |||||
| 保護構造 | 符合 IEC60529 規範 IP67 等級 （但拆除連接器護蓋時為應符合 IEC60529 規範 IP40 等級） |
|||||
| 外殼材質 | 機殼：鋁鑄合金（ADC12） 拍攝部：聚碳酸酯 |
|||||
| 附屬品 | • Ethernet 連接器專用防水保護蓋（安裝於主體的狀態下）：1 個 • 照明連接器專用防水保護蓋（安裝於主機的狀態下）：1 個 • 使用說明書（日文／英文）：1 份 • SYSMAC 會員登錄方法：1 份 • General Compliance Information and Instructions for EU：1 份 |
|||||
| 其他 | UI 操作 | 使用遠端操作工具操作 | ||||
| 支援語言 | 日文、英文、中文（簡體）、中文（繁體）、德文、 法文、義大利文、西班牙文、韓文、越南文、波蘭文 |
|||||
智慧型攝影機數據單元
| 項目 | 平行埠介面 | |
|---|---|---|
| 型號 | FHV-SDU10 | |
| 輸出輸入 規格 |
平行埠輸出輸入 | 輸入12 點、 輸出24 點 （NPN/PNP 兼用） |
| 智慧型攝影機介面 | 以專用纜線連接 攝影機連接台數：1 台 |
|
| 指示燈 | 主要部分 | POWER：綠、ERROR：紅、RUN：綠、 BUSY：綠、CAMERA：黃、OR：黃 |
| 電源電壓 | DC21.6V ～ DC26.4V （但連接智慧型攝影機數據單元的纜線達20m 時，則為DC24.0V ～ DC26.4V） |
|
| 絕緣阻抗 | 所有DC 端子與FG 端子間：0.5 MΩ （at 250 VDC） | |
| 消耗電流 | 4.5A 以下 | |
| 動作環境 | 環境溫度範圍 range |
動作時：0 ～＋50°C， 儲存時：－25 ～＋65°C （不可結冰結露） |
| 環境濕度範圍 range |
動作時、儲存時：各35 ～ 85%RH （不可結露） | |
| 環境氣體 | 不應有腐蝕性氣體 | |
| 耐振動性（耐久） | 10 ～ 150Hz 單側振幅 0.1mm X／Y／Z 方向 各 8 分鐘 10 次 |
|
| 耐衝擊性（耐久） | 150m/s2，6 方向， 各 3 次（上下、左右、前後） |
|
| 抗雜訊性 | 電氣瞬變脈衝群抗擾性（EFT/Burst） • DC 電源 直接輸入：2kV，脈衝上升時間：5ns，脈衝寬度：50ns， 突發脈波持續時間：15ms ／ 0.75ms，週期：300ms， 施加時間：1 分鐘 • I/O 電源線 夾具：1kV，脈衝上升時間：5ns，脈衝寬度：50ns， 突發脈波持續時間：15ms ／ 0.75ms，週期：300ms， 施加時間：1 分鐘 |
|
| 接地 | D 種接地 (接地抗阻為 100Ω 以下) * 既往的第三種接地 |
|
| 外觀 | 外觀尺寸 | 高(90 mm) × 寬(93 mm) × 深(65 mm) |
| 重量 | 約250g | |
| 保護構造 | IEC60529規格 IP20 | |
| 外殼材質 | PC+ABS, PC | |
| 附屬品 | • 使用說明書（日文／英文）：1 份 • 規範表：1 份 |
|
電源I/O 纜線
| 項目 | FHV- VDB2 2M |
FHV- VDLB2 2M |
FHV- VDB2 3M |
FHV- VDLB2 3M |
FHV- VDB2 5M |
FHV- VDLB2 5M |
|
|---|---|---|---|---|---|---|---|
| 纜線長度 | 2 m | 3 m | 5 m | ||||
| 接頭類型 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | |
| 電纜類型 | 耐繞曲纜線 | ||||||
| 電纜尺寸 | 電源線 | AWG21 | |||||
| 其他 | AWG26 | ||||||
| 纜線徑 | φ8.8±0.3mm | ||||||
| 最小彎曲半徑 | 固定使用時：40mm 滑動使用時：70mm | ||||||
| 輸出輸入訊號 | 輸入訊號 | 4 點：STEP、DI0 ～ 2 | |||||
| 輸出訊號 | 5 點：ERROR、OR、BUSY、READY、STGOUT/SHTOUT | ||||||
| RS-232C | 2 點：傳送資料、接收資料（本產品不支援RS-232C 通訊規格。） | ||||||
| 動作環境 | 環境溫度範圍 | 動作時：－10 ～＋70°C，儲存時：－25 ～＋85°C （不可結冰結露） | |||||
| 環境濕度範圍 | 動作時、儲存時：各 0 ～ 93%RH （不可結露） | ||||||
| 環境氣體 | 不應有腐蝕性氣體 | ||||||
| 耐振動性（耐久） | 10 ～ 150Hz 單側振幅 0.35mm X／Y／Z 方向 各 8 分鐘 10 次 | ||||||
| 耐衝擊性（耐久） | 150 m/s2，6 方向，各 3 次（上下、左右、前後） | ||||||
| 材質 | 模製部：尼龍、PVC 被覆部：PVC | ||||||
| 重量 | 約250 g | 約370 g | 約590 g | ||||
| 項目 | FHV-VDB2 10M | FHV-VDLB2 10M | FHV-VDB2 20M | FHV-VDLB2 20M | |
|---|---|---|---|---|---|
| 纜線長度 | 10 m | 20 m | |||
| 接頭類型 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | |
| 電纜類型 | 耐繞曲纜線 | ||||
| 電纜尺寸 | 電源線 | AWG21 | |||
| 其他 | AWG26 | ||||
| 纜線徑 | φ8.8±0.3mm | ||||
| 最小彎曲半徑 | 固定使用時：40mm 滑動使用時：70mm | ||||
| 輸出輸入訊號 | 輸入訊號 | 4 點：STEP、DI0 ～ 2 | |||
| 輸出訊號 | 5 點：ERROR、OR、BUSY、READY、STGOUT/SHTOUT | ||||
| RS-232C | 2 點：傳送資料、接收資料（本產品不支援RS-232C 通訊規格。） | ||||
| 動作環境 | 環境溫度範圍 | 動作時：－10 ～＋70°C，儲存時：－25 ～＋85°C （不可結冰結露） | |||
| 環境濕度範圍 | 動作時、儲存時：各 0 ～ 93%RH （不可結露） | ||||
| 環境氣體 | 不應有腐蝕性氣體 | ||||
| 耐振動性（耐久） | 10 ～ 150Hz 單側振幅 0.35mm X／Y／Z 方向 各 8 分鐘 10 次 | ||||
| 耐衝擊性（耐久） | 150 m/s2，6 方向，各 3 次（上下、左右、前後） | ||||
| 材質 | 模製部：尼龍、PVC 被覆部：PVC | ||||
| 重量 | 約1,170 g | 約2,310 g | |||
乙太網路線
| 項目 | FHV- VNB2 2M |
FHV- VNLB2 2M |
FHV- VNB2 3M |
FHV- VNLB2 3M |
FHV- VNB2 5M |
FHV- VNLB2 5M |
|
|---|---|---|---|---|---|---|---|
| 纜線長度 | 2 m | 3 m | 5 m | ||||
| 接頭類型 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | |
| 電纜類型 | 耐繞曲纜線 | ||||||
| 纜線徑 | φ6.7±0.3mm | ||||||
| 最小彎曲半徑 | 固定使用時：35mm 滑動使用時：50mm | ||||||
| 動作環境 | 環境溫度範圍 | 動作時：－10 ～＋70°C，儲存時：－25 ～＋85°C （不可結冰結露） | |||||
| 環境濕度範圍 | 動作時、儲存時：各 0 ～ 93%RH （不可結露） | ||||||
| 環境氣體 | 不應有腐蝕性氣體 | ||||||
| 耐振動性（耐久） | 10 ～ 150Hz 單側振幅 0.35mm X／Y／Z 方向 各 8 分鐘 10 次 | ||||||
| 耐衝擊性（耐久） | 150 m/s2，6 方向，各 3 次（上下、左右、前後） | ||||||
| 材質 | 模製部：PVC 被覆部：PVC | ||||||
| 重量 | 約140 g | 約200 g | 約310 g | ||||
| 項目 | FHV-VNB2 10M | FHV-VNLB2 10M | FHV-VNB2 20M | FHV-VNLB2 20M | |
|---|---|---|---|---|---|
| 纜線長度 | 10 m | 20 m | |||
| 接頭類型 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | |
| 電纜類型 | 耐繞曲纜線 | ||||
| 纜線徑 | φ6.7±0.3mm | ||||
| 最小彎曲半徑 | 固定使用時：35mm 滑動使用時：50mm | ||||
| 動作環境 | 環境溫度範圍 | 動作時：－10 ～＋70°C，儲存時：－25 ～＋85°C （不可結冰結露） | |||
| 環境濕度範圍 | 動作時、儲存時：各 0 ～ 93%RH （不可結露） | ||||
| 環境氣體 | 不應有腐蝕性氣體 | ||||
| 耐振動性（耐久） | 10 ～ 150Hz 單側振幅 0.35mm X／Y／Z 方向 各 8 分鐘 10 次 | ||||
| 耐衝擊性（耐久） | 150 m/s2，6 方向，各 3 次（上下、左右、前後） | ||||
| 材質 | 模製部：PVC 被覆部：PVC | ||||
| 重量 | 約590 g | 約1,150 g | |||
Smart Camera Data Unit Cable
耐繞曲型纜線
| 項目 | FHV- VUB2 2M |
FHV- VULB2 2M |
FHV- VUB2 3M |
FHV- VULB2 3M |
FHV- VUB2 5M |
FHV- VULB2 5M |
|
|---|---|---|---|---|---|---|---|
| 纜線長度 | 2 m | 3 m | 5 m | ||||
| 接頭類型 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | |
| 電纜類型 | 耐繞曲纜線 | ||||||
| 纜線徑 | φ7.8±0.3mm | ||||||
| 最小彎曲半徑 | 固定使用時：40mm 滑動使用時：65mm | ||||||
| 動作環境 | 環境溫度範圍 | 動作時：－10 ～＋70°C，儲存時：－25 ～＋85°C （不可結冰結露） | |||||
| 環境濕度範圍 | 動作時、儲存時：各 0 ～ 93%RH （不可結露） | ||||||
| 環境氣體 | 不應有腐蝕性氣體 | ||||||
| 耐振動性（耐久） | 10 ～ 150Hz 單側振幅 0.35mm X／Y／Z 方向 各 8 分鐘 10 次 | ||||||
| 耐衝擊性（耐久） | 150 m/s2，6 方向，各 3 次（上下、左右、前後） | ||||||
| 材質 | 模製部：PVC 被覆部：PVC | ||||||
| 重量 | 約200 g | 約290 g | 約470 g | ||||
| 項目 | FHV-VUB2 10M | FHV-VULB2 10M | FHV-VUB2 20M | FHV-VULB2 20M | |
|---|---|---|---|---|---|
| 纜線長度 | 10 m | 20 m | |||
| 接頭類型 | 直式接頭 | 直角型接頭 | 直式接頭 | 直角型接頭 | |
| 電纜類型 | 耐繞曲纜線 | ||||
| 纜線徑 | φ7.8±0.3mm | ||||
| 最小彎曲半徑 | 固定使用時：40mm 滑動使用時：65mm | ||||
| 動作環境 | 環境溫度範圍 | 動作時：－10 ～＋70°C，儲存時：－25 ～＋85°C （不可結冰結露） | |||
| 環境濕度範圍 | 動作時、儲存時：各 0 ～ 93%RH （不可結露） | ||||
| 環境氣體 | 不應有腐蝕性氣體 | ||||
| 耐振動性（耐久） | 10 ～ 150Hz 單側振幅 0.35mm X／Y／Z 方向 各 8 分鐘 10 次 | ||||
| 耐衝擊性（耐久） | 150 m/s2，6 方向，各 3 次（上下、左右、前後） | ||||
| 材質 | 模製部：PVC 被覆部：PVC | ||||
| 重量 | 約900 g | 約1,780 g | |||
觸控式螢幕
| 型號 | NYE2A-20F11- 15WR1200 |
NYE2A-20F11- 15WR1300 |
NYE2A-20F11- 12WR1200 |
NYE2A-20F11- 12WR1300 |
|
|---|---|---|---|---|---|
| LCD | 顯示器型 | TFT LCD | |||
| 螢幕尺寸 | 15.4 吋 | 12.1 吋 | |||
| 像素數 | 1,280 × 800 | ||||
| 背光裝置平均使用壽命 | 50,000hr （min.） | ||||
| 觸控面板方式 | 類比電阻膜方式 | ||||
| 外部介面 | 乙太網路通訊 | 10/100/1000Mbps Ethernet × 2 | |||
| USB I/F | USB 2.0 × 2、USB 3.0 × 1 | ||||
| 序列埠 | RS-232C × 1 | ||||
| CFast 卡插槽 | 1 | ||||
| 額定 | 電源電壓 | DC19.2 ～ 28.8V （DC24V±20%） | |||
| 消耗電力 | 60 W | ||||
| 動作環境 | 環境溫度範圍 | 動作時：0 ～＋50°C 儲存時：－20 ～＋60°C |
|||
| 環境濕度範圍 | 10 ～ 90% （不可結露） | ||||
| 耐振動性 | 符合 IEC 60068-2-6 8.4 ～ 150 Hz，單側振幅 0.35 mm，X／Y／Z 方向，各 10 分鐘 10 次 |
||||
| 耐衝擊性 | 符合IEC 60068-2-27 147 m/s2，6 方向，各3 次（上下、左右、前後） |
||||
| 框色 | 黑 | ||||
| 外觀尺寸 | 420 × 291 × 69 mm | 340 × 244 × 69 mm | |||
| 重量 | 約3.2 kg | 約2.4 kg | |||
| 前面板保護構造 | IP65 | ||||
| 設置方法 | 觸控接環、VESA 接環 | ||||
| 附屬品 | 使用說明書、電源用接頭、面板支架用固定螺絲、金具 | ||||
PC 軟體遠端操作工具 推薦動作環境
| 名稱 | 說明 |
|---|---|
| CPU | 搭載Intel Pentium Processor （SSE2 以上、支援AVX2） |
| OS | • Windows 10 Pro (32/64-bit) 或 Enterprise (32/64-bit) • Windows 11 Pro (64bit) 或 Enterprise (64bit) |
| 記憶體 | 8GB （建議16GB 以上） |
| 硬碟可用空間 | 2GB 以上 |
| 顯示畫面 | 解析度：1280 × 800 以上解析度 顯示色：True Color （32 位元） |
| 網路 | 支援10BASE-T 的網路（建議100BASE-TX） |
若要使用電腦軟體遠端操作工具，應安裝 Microsoft .NET Framework 3.5。

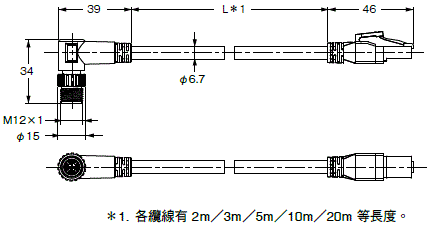

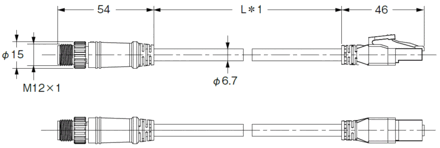

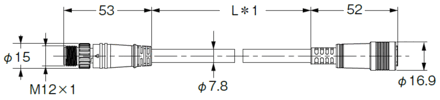

（單位：mm）

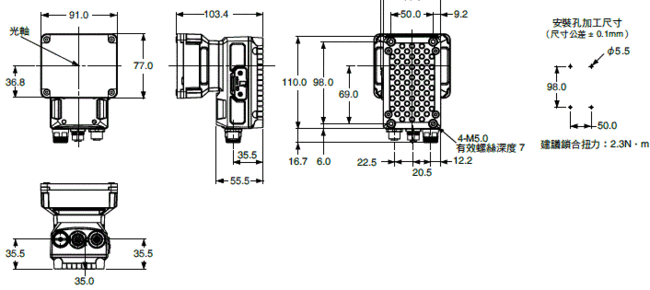

AI 判定攝影機
FHV7X-C016-S[][]-W-01

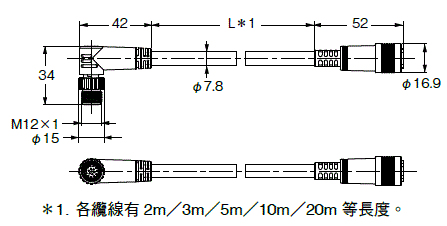

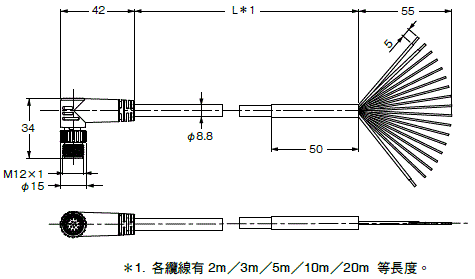

纜線

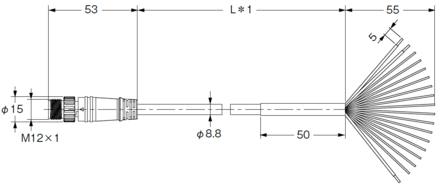

電源 I/O 纜線（耐繞曲、直線）
FHV-VDB2 []M
電源 I/O 纜線（耐繞曲、直角）
FHV-VDLB2 []M
乙太網路線（耐繞曲、直線）
FHV-VNB2 []M
乙太網路線（耐繞曲、直角）
FHV-VNLB2 []M
智慧型攝影機數據單元
FHV-SDU10
智慧型攝影機數據單元纜線
耐繞曲、直線
FHV-VUB2 []M
耐繞曲、直角
FHV-VULB2 []M
觸控式螢幕
NYE2A-20F11-[][]WR1[]00
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 FHV7-AI 系列型錄 |
SDNC-052A-TW5-01 [3138KB] |
2025年10月22日
20251022
|
FHV7-AI 系列型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| FHV7-AI Series Catalog |
Q366-E1-01 [4325KB] |
Oct 01, 2025
20251001
|
FHV7-AI Series Catalog |
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
