若是使用資料流程控制器，即使不習慣 IT 語言或控制程式，生產現場的承辦人員仍能開始運用資料。
DX1
產品特色
讓生產現場的數據運用更為簡便
任何人皆可立刻應用資料

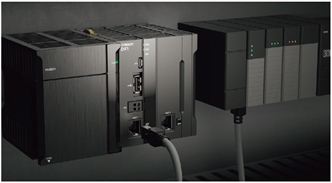

透過乙太網路線連線現有設備
僅需利用乙太網路連接資料流程控制器。無需對現有設備重新配線，也能加裝本品。
無需安裝工具

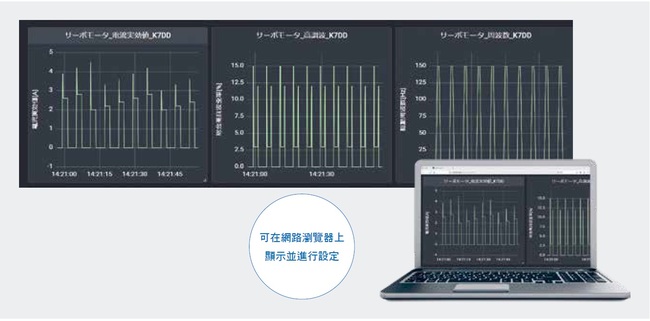

由於內建於資料控制器中的 SpeedDBee Synapse 資料蒐集應用工具，以及圖表顯示工具皆適用於網路瀏覽器，因此不需要將先工具安裝到電腦上，隨時皆可進行顯示及設定。

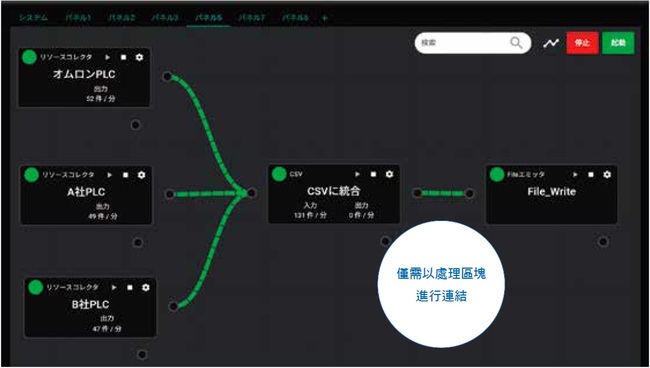

免程式設計的流程編輯器設計（無程式碼）
只要用線將想要完成的項目相對應的處理模組（元件）相連，即可輕鬆建購資料處理流程（Data Flow）。
以直觀方式建立蒐集／分析／傳送／整合等功能，因此即使不習慣使用程式的人也可以進行設計。

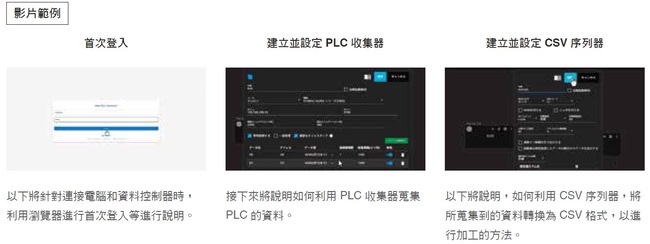

可一面瀏覽影片，輕鬆完成設定
無論是首次登入甚至是故障排除等使用資料控制器所需的操作方法，皆能透過影片方式顯示。
未來預定會增加更多影片。
https://www.fa.omron.co.jp/dx1/video-manual/ja/

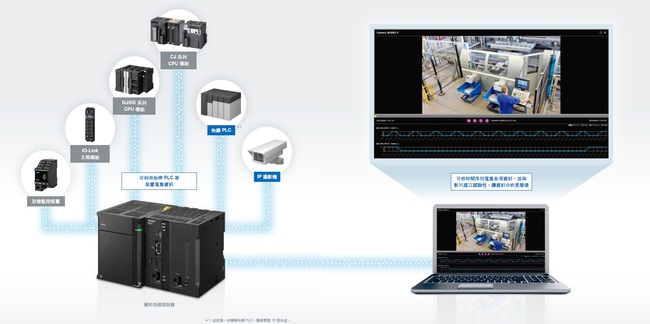

資料依時序排列，處理更簡便
可透過時間序列的方式，蒐集他牌 PLC 等裝置所傳送過來的資料。
此外，透過資料與影片建立關聯性並進行確認，即可重現設備在發生問題時的行為，讓資料分析與原因判定更加簡單。
從應用範本到客製化
資料流程控制器內建將關鍵指標模板化的套件，讓您更能輕鬆運用資料。
此外本品還能進行客製化，可因應模板無法完全涵蓋的狀況，創造更進階的資料應用與利用。

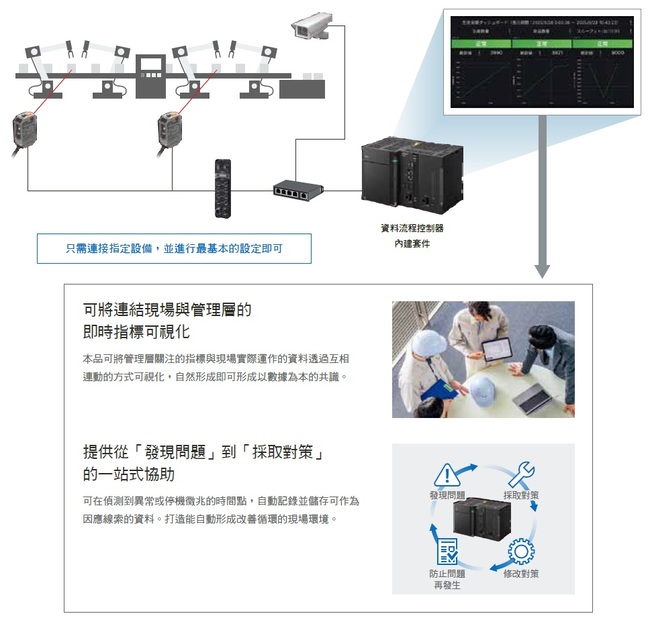

只要運用範本，即可立即取得重要的指標資料
連接指定裝置＊1後，即可利用資料流程控制器，選擇預先安裝好的套件，僅需最少的設定，即可自動擷取資料並進行可視化。更能輕鬆無礙地執行資料應用。
＊1. 如欲進一步瞭解各種套件適用的連接裝置，請參閱「DX1 資料控制器」技術規格（型錄編號：SBSB-022）所述。
可實現複雜且高階的客製化程序
還可利用 Python™ 或 C 語言，進行客製化，無論是連接國外他牌的PLC、複雜的計算處理或是不支援的通訊協定等客製化處理作業皆可支援。
單獨使用也能發揮效用，連結其他系統則更能提昇改善效果

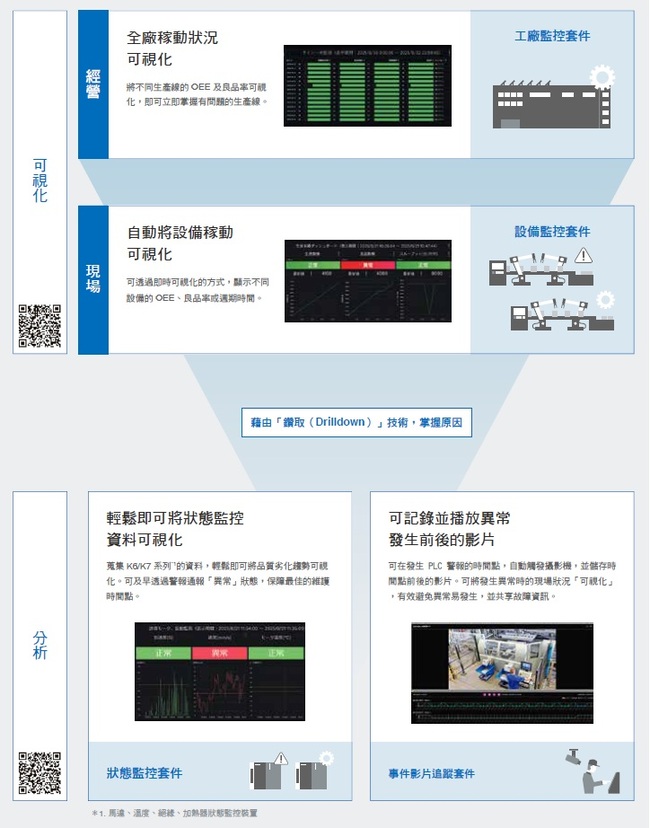

透過連結 4 種套件，即可透過時間序列將整個工廠包含設備、裝置等可視化，同時為 KPI 與現場動作建立關聯性。如此，即可掌握稼動率或停機原因，協助達成改善目標。此外，各套件亦可單獨導入，能夠依照現場狀況調整，支援小規模導入。

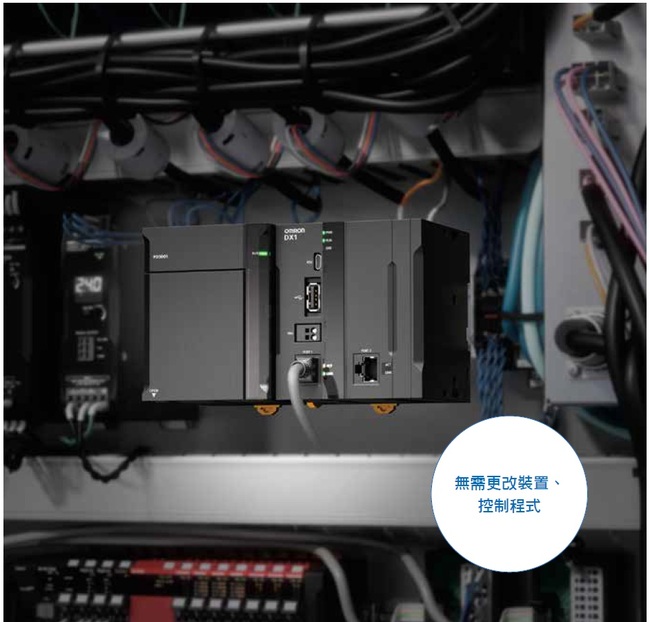

無需將設備停機即可導入本產品
開始應用資料時，無需停止設備運轉，即可直接加裝資料流程控制器，如此即可能維持生產力的同時，順利展開資料應用與運用。
亦可加裝於使用他牌 PLC 的現有設備上
支援多種通訊方式，即使使用他牌的 PLC，無需更改設備或控制程式，即可在設備持續運轉的情況下，開始進行資料蒐集。
適合連接之 PLC 廠牌
Mitsubishi Electric Corporation : MELSEC系列
JTEKT Corporation : TOYOPUC系列
KEYENCE CORPORATION : KV系列
Panasonic Industry Co., Ltd. : FP系列
OMRON 股份有限公司: NJ/NX系列、CK系列、CS/CJ/CP系列、NSJ系列
註. 詳情請參閱 DX 系列 SpeeDBee Synapse 使用手冊（SBSB-540）所述。
部分裝置無法連接至上述機型。

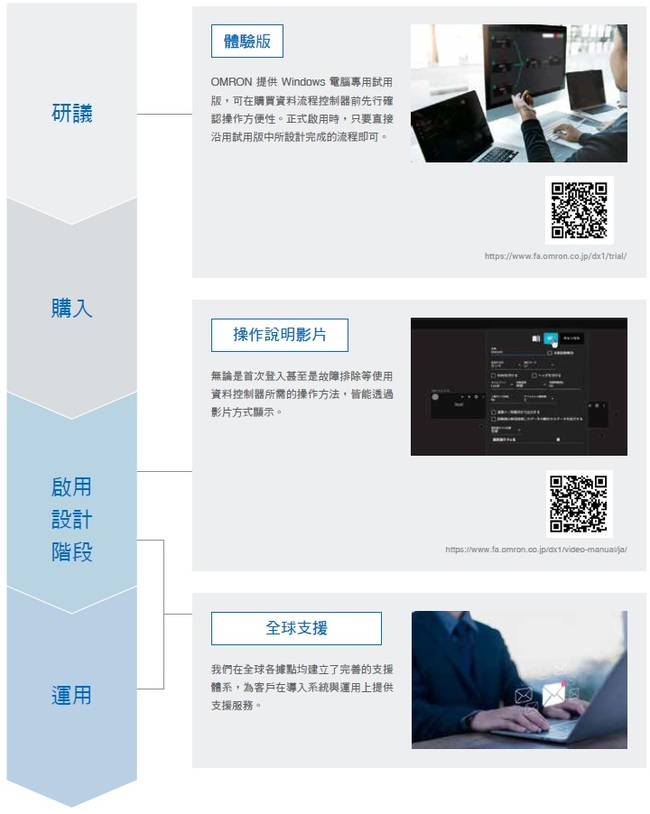

從導入前的評估到實際運用，皆能順利轉換
在購買之前，您可以透過試用版來確認實際的使用狀況。此外，國內外各據點皆具備完善的支援體制，讓您能夠安心地開始進行資料的應用與活用。

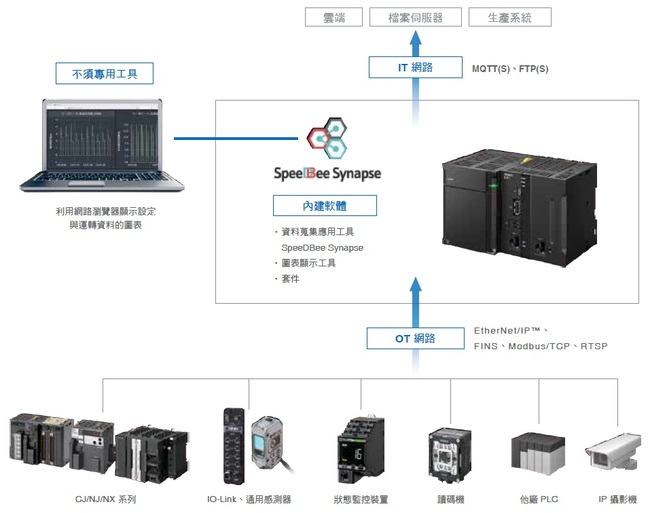

資料流程控制器主要特色
無需使用專用工具，僅需透過內建軟體，以及多種類型的網路連結 IT 和 OT，輕鬆即可應用並活用生產現場的資料。
CPU 模組
| 產品名稱 | 規格 | 型號 | |
|---|---|---|---|
| 通訊功能 | 內建軟體 | ||
| DX系列 CPU 模組  |
乙太網路通訊埠 × 2 個、 USB 通訊埠 × 1 個 |
• 資料收集功能：SpeeDBee Synapse • 圖表顯示工具 • 套件： 設備監控套件 工廠監控套件 狀態監控套件 事件影片追蹤套件 |
DX100-0010 |
電源模組
CPU 模組未內建電源。需安裝電源模組。
| 產品名稱 | 電源電壓 | 輸出電流 | 輸出容量 | 選購品 | 型號 | |||
|---|---|---|---|---|---|---|---|---|
| DC5V 輸出容量 |
DC24V 輸出容量 |
合計 消耗電力 |
DC24V 使用電源 |
運轉時輸出 | 更換通知功能 | |||
| AC 電源模組 | AC100 ～ 240V | 6.0 A | 1.0 A | 30 W | 無 | 有 | 無 | NJ-PA3001 |
| DC 電源模組 | DC24V | NJ-PD3001 | ||||||
附接頭纜線
| 產品名稱 | 形狀 | 廠商 | 纜線長度 (m) |
型號 |
|---|---|---|---|---|
| 附雙側接頭纜線 (RJ45/RJ45) RJ45 接頭小體積型 *1 尺寸、芯線數（對數）： AWG26, 4-pair cable 纜線包覆材質: PUR 纜線顏色: 黃色*2 EtherCAT/ EtherNet/IP (10BASE/100BASE) |
 |
OMRON | 0.3 | XS6W-6PUR8SS30CM-YF |
| 0.5 | XS6W-6PUR8SS50CM-YF | |||
| 1 | XS6W-6PUR8SS100CM-YF | |||
| 2 | XS6W-6PUR8SS200CM-YF | |||
| 3 | XS6W-6PUR8SS300CM-YF | |||
| 5 | XS6W-6PUR8SS500CM-YF | |||
| 附雙側接頭纜線 (RJ45/RJ45) RJ45 接頭牢固型 *1 尺寸、芯線數（對數）： AWG22×2P 纜線顏色：淺藍色 EtherCAT/ EtherNet/IP (10BASE/100BASE) |
 |
OMRON | 0.3 | XS5W-T421-AMD-K |
| 0.5 | XS5W-T421-BMD-K | |||
| 1 | XS5W-T421-CMD-K | |||
| 2 | XS5W-T421-DMD-K | |||
| 5 | XS5W-T421-GMD-K | |||
| 10 | XS5W-T421-JMD-K | |||
| 插頭兩側接頭纜線 （M12 直線型／M12 直線型） 強化隔離接頭纜線規格 *3 M12 Smartclick 尺寸、芯線數（對數）： AWG22×2P 纜線顏色：黑色 EtherCAT/ EtherNet/IP (10BASE/100BASE) |
 |
OMRON | 0.5 | XS5W-T421-BM2-SS |
| 1 | XS5W-T421-CM2-SS | |||
| 2 | XS5W-T421-DM2-SS | |||
| 3 | XS5W-T421-EM2-SS | |||
| 5 | XS5W-T421-GM2-SS | |||
| 10 | XS5W-T421-JM2-SS | |||
| 插頭兩側接頭纜線 （M12 直線型／RJ45） 強化隔離接頭纜線規格 *3 M12 Smartclick RJ45 接頭牢固型 尺寸、芯線數（對數）： AWG22×2P 纜線顏色：黑色 EtherCAT/ EtherNet/IP (10BASE/100BASE) |
 |
OMRON | 0.5 | XS5W-T421-BMC-SS |
| 1 | XS5W-T421-CMC-SS | |||
| 2 | XS5W-T421-DMC-SS | |||
| 3 | XS5W-T421-EMC-SS | |||
| 5 | XS5W-T421-GMC-SS | |||
| 10 | XS5W-T421-JMC-SS |
＊1. 小體積型備有 0.2、0.3、0.5、1、1.5、2、3、5、7.5、10、15、20m 等不同的纜線長度可供選擇。牢固型備有 0.3、0.5、1、2、3、5、10、15m 等纜線長度可供選擇。詳細請參閱『產業用乙太網路接頭型錄』（型錄編號：CDJC-006）。
＊2. 本品備有綠色和藍色等纜線顏色可供選擇。
＊3. 詳情請洽詢本公司業務承辦人員。
纜線／接頭
| 產品名稱 | 廠商 | 型號 | ||
|---|---|---|---|---|
| EtherCAT／Ethernet （1000BASE-T／100BASE-TX 專用） 共用產品 |
尺寸、芯線數 （對數）： AWG24×4P |
纜線 | 倉茂電工股份有限公司 | KETH-SB *1 |
| JMACS Japan Co., Ltd. | IETP-SB *1 | |||
| RJ45 接頭 | Panduit Corporation | MPS588-C *1 | ||
| EtherCAT／Ethernet （100BASE-TX 專用） 共用產品 |
尺寸、芯線數 （對數）： AWG22×2P |
纜線 | 倉茂電工股份有限公司 | KETH-PSB-OMR *2 |
| JMACS Japan Co., Ltd. | PNET/B *2 | |||
| RJ45 組裝式 接頭  |
OMRON 股份有限公司 | XS6G-T421-1 *2 | ||
＊1. EtherCAT／Ethernet 共用纜線及 RJ45 接頭建議應採用＊1 所示的型式組合。
＊2. EtherCAT／Ethernet 共用纜線及 RJ45 組裝式接頭建議應使用＊2 所示的型式組合。
選購品
| 產品名稱 | 規格 | 型號 |
|---|---|---|
| USB 隨身碟 | 2 GB | FZ-MEM2G *1 |
| 鋁軌 | 鋁軌長 0.5 m、高 7.3 mm | PFP-50N |
| 鋁軌長 1 m、高 7.3 mm | PFP-100N | |
| 鋁軌長 1 m、高 16 mm | PFP-100N2 | |
| 底板 | 鋁軌上的固定器， 可使模組不會左右偏移訂購時請以 10 個為單位。 |
PFP-M |
＊1. 對於他牌的 USB 隨身碟，恕無法保證其可正常運作。
一般規格
顯示CPU 模組的一般規格。
部分項目受到電源模組使用環境的限制較大。亦可同時搭配NJ-PA/PD 規格表所載的規格進行確認。
| 項目 | 規格 | |
|---|---|---|
| 構造 | 盤面安裝型 | |
| 設置方法 | D 類接地（第3 種接地） | |
| 使用 環境 |
使用環境溫度 | 0 ～ 55℃ |
| 使用環境濕度 | 10 ～ 90%RH（不可結冰結露） | |
| Atmosphere | 不應有腐蝕性氣體 | |
| 使用環境氣體 | －25 ～ ＋70℃（不可結冰結露） | |
| 使用海拔高度 | 2,000m 以下 | |
| 污染度 | 污染度2 以下：相當於IEC 61010-2-201 規範 | |
| 抗干擾性 | 遵循IEC 61000-4-4 2 kV（電源線） | |
| 過電壓類別 | 類別II：相當於IEC 61010-2-201 規範 | |
| EMC 抗干擾等級 | Zone B | |
| 耐振動 | 符合IEC 60068-2-6 規範 5 ～ 8.4Hz 振幅3.5mm、8.4 ～ 150Hz、加速度9.8m/s2 X、Y、Z 各方向100 分鐘 （掃描時間10 分× 掃描次數10 次= 合計100 分鐘） |
|
| 耐衝擊 | 符合IEC 60068-2-27 規範 147 m/s2 X、Y、Z 各方向3 次 |
|
| 絕緣阻抗 | 隔離電路之間應大於20mΩ（在DC100V 的條件下） | |
| 耐電壓 | 隔離電路之間使用AC510V、1 分鐘的漏電流在 5mA 以下 | |
| 適合規格 *1 | cULus、EU: EN61131、RCM、KC | |
＊1. 請連結本公司網站（https://www.omron.com.tw），或洽詢本公司業務窗口確認各型號適用規格之最新資訊。
功能規格
資料流程控制器的功能規格如下所示。
| 項目 | 規格 | ||
|---|---|---|---|
| 硬體 | 通訊功能 | 乙太網路通訊埠 × 2 個、USB 通訊埠 × 1 個 | |
| 使用者介面 | LED | PWR、RUN、ERR | |
| 時鐘功能 | NJ-PA3001 型、NJ-PD3001 型 | ||
| 時鐘功能 | 內建RTC • 通電狀態下每月誤差 環境溫度 55°C 時：每月誤差－4.5 ～ ＋4.5分 環境溫度 25°C 時：每月誤差－3.5 ～ ＋3.5分 環境溫度 0°C 時：每月誤差－4.5 ～ ＋4.5分 |
||
| 內建電容 備份時間 |
環境溫度40°C 時：10 天 | ||
| 乙太網路 通訊規格 |
傳送速度 | Port1：1Gbps Port2：100Mbps |
|
| 實體層 | 1000BASE-T·100BASE-TX (IEEE 802.3) | ||
| 訊框長度 | 最大1,514 位元組 | ||
| 媒體連接方式 | CSMA/CD | ||
| 傳送距離 | 100 mm | ||
| 傳送媒介 | 類別5、5e 以上的雙絞線（建議使用隔離線） | ||
| 通訊協定 | TCP/IP、UDP/IP、HTTP（S）、NTP、DHCP、DNS/mDNS | ||
| USB 連接埠 | 實體層 | 符合USB2.0 規範A 接頭 輸出電壓5V、0.5A 以下 | |
| 傳送距離 | 3 m | ||
| 外觀尺寸 [mm] | 78.8（W）×90（H）×80（D） | ||
| 重量 | 250g 以下 | ||
| 內建軟體 | • 資料收集功能：SpeeDBee Synapse • 圖表顯示工具 • 套件：設備監控套件 工廠監控套件 狀態監控套件 事件錄影記錄器套件 |
||
（單位：mm）

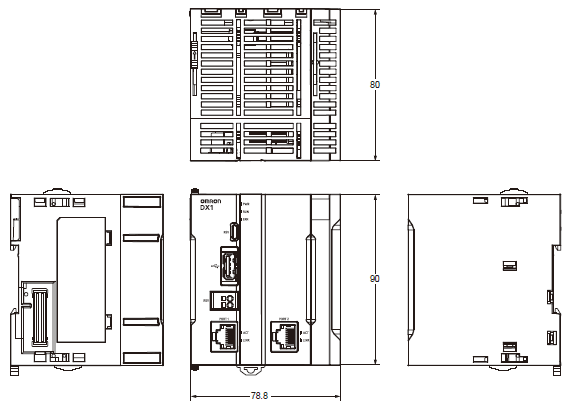

CPU 模組
DX100-0010

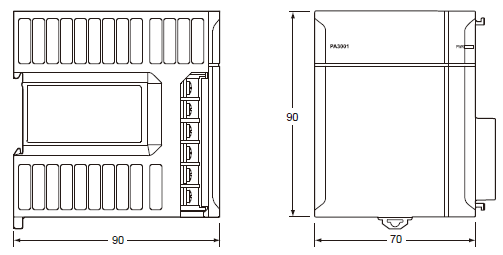

電源模組
NJ-PA3001
NJ-PD3001
