獨立教導按鈕:

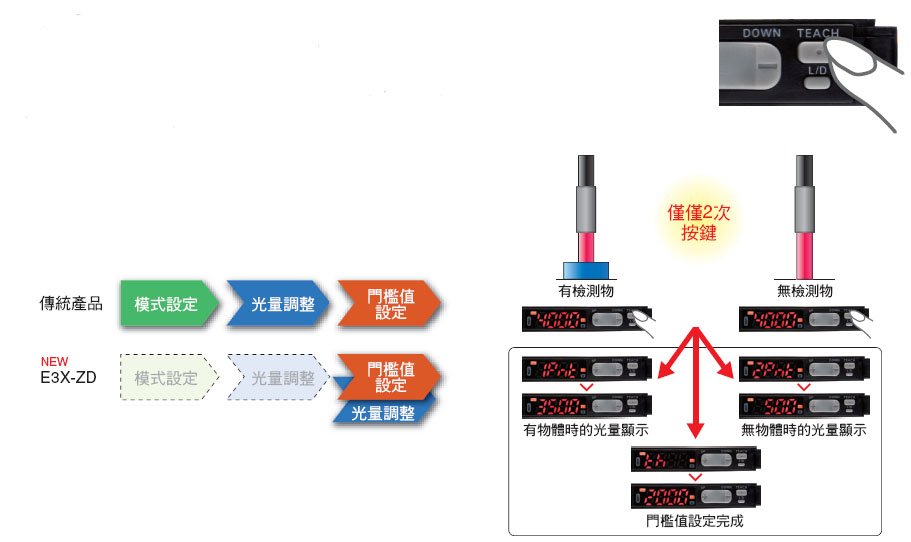

只需2次按鍵，教導和感度調整同時完成
固定光纖頭後:
被檢測物體有無狀態下，各按一次教導(TEACH)鍵，即可完成門檻值設定。
同時完成最大感度調整，解決光量過大或過小的問題，節省調整時間。
下圖為新舊品操作步驟比較
E3X-ZD
產品特色
最簡便的E3X-ZD系列，誰都能簡單操作的光纖感測器
省時
省力
超大微調按鈕

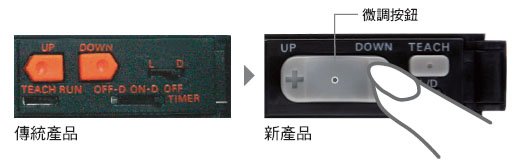

大尺寸的微調按鈕，門檻值調整更方便。 下圖為新E3X-ZD與傳統商品按鈕尺寸比較圖
省心
大顯示幕+狀態指示燈

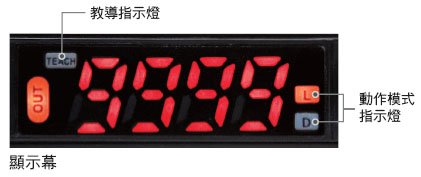

新增動作模式指示燈(L•ON/D•ON)和教導狀態指示燈，使用狀態一目瞭然
放大器單元(本體)
| 形狀 | 連接方式 | 型號 | |
|---|---|---|---|
| NPN輸出 | PNP輸出 | ||
 |
出線型 | E3X-ZD11 2M | E3X-ZD41 2M |
 |
接頭型 * | E3X-ZD6 | E3X-ZD8 |
* 適用接頭：請使用下表所列的省配線接頭(另售)。
省配線接頭(另售)
| 種類 | 形狀 | 導線長度 | 芯線數 | 型號 |
|---|---|---|---|---|
| 主接頭 |  |
2m | 3線 | E3X-CN11 |
| 子接頭 |  |
1線 | E3X-CN12 |

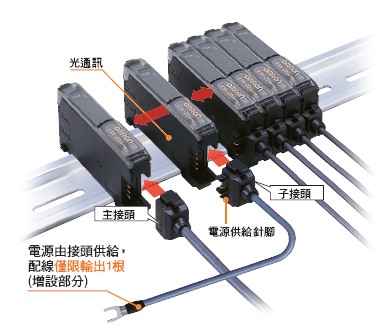

可連接多達16台
註：可與其他系列(E3X-DA 等)混合使用。
訂購接頭型號時的注意事項(本體和接頭是分別銷售的)

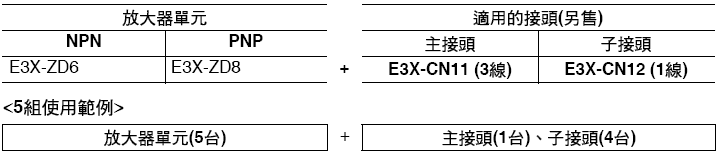

訂購時請參閱下面所示的組合
選購品(另售)
安裝金具
| 形狀 | 型號 | 數量 |
|---|---|---|
 |
E39-L143 | 1 |
端板
| 形狀 | 型號 | 數量 |
|---|---|---|
 |
PFP-M | 1 |
放大器單元
| 項目/型號 | E3X-ZD[] | |
|---|---|---|
| 光源(發光波長) | 紅色發光二極體(620nm) | |
| 電源電壓 | DC12 ~ 24V±10% 漣波(P-P) 10%以下 | |
| 消耗電力(消耗電流) | 960mW以下(電源電壓24V時消耗40mA以下) | |
| 控制輸出 | 開路集極輸出(NPN或PNP) 負載電流50mA以下(殘留電壓1.5V以下) L·ON、D·ON按鈕開關切換 |
|
| 應答時間 | 動作·復歸：各200μs以下 | |
| 感度調整 | 教導(工件有無/自動)或手動微調 | |
| 保護迴路 | 電源逆接保護、輸出短路保護、輸出逆接保護 | |
| 數位顯示 | 受光量/門檻值0 ~ 9999 | |
| 指示燈(橘色) | 動作模式指示燈 教導狀態指示燈 動作指示燈 | |
| 防止相互干擾 | 最多5台(光同步式) ※ | |
| 震動(耐久性) | 10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h | |
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向3次 | |
| 使用環境照度 | 白熾燈：10,000LX以下 太陽光：20,000LX 以下 | |
| 使用環境溫度 | 動作時：連接1 ~ 3台時-25 ~ +55°C (不可結露) 連接4 ~ 11台時-25 ~ +50°C (不可結露) 連接12 ~ 16台時-25 ~ +45 °C (不可結露) 保存時：-30 ~ +70°C (不可結露) |
|
| 使用環境濕度 | 動作時和保存時：35 ~ 85%RH (不可結露) | |
| 絕緣阻抗 | 20MΩ min. (at 500 VDC) | |
| 耐電壓 | AC 1,000V 50/60Hz 1min | |
| 保護構造 | IEC60529規格IP50 (安裝保護蓋時) | |
| 重量(包裝狀態) | 出線型：約100g 省配線接頭型：約40g | |
| 材質 | 外殼 | PBT |
| 保護蓋 | 聚碳酸酯(PC) | |
| 附屬品 | 使用說明書 | |
※請將放大器相互緊密放置，防止相互干擾功能才能動作。
省配線接頭
| 項目/型號 | E3X-CN11 | E3X-CN12 | |
|---|---|---|---|
| 額定電流 | 2.5A | ||
| 額定電壓 | 50V | ||
| 接觸電阻 | 20MΩ以下(DC20mV以下、100mA以下) [與放大器單元的連接以及與接頭的連接(導線電阻除外)] |
||
| 插拔(耐久性) | 50次(與放大器單元的連接以及與接頭的連接) | ||
| 材質 | 外殼 | PBT | |
| 接點 | 磷青銅/鎳層鍍金 | ||
| 重量(包裝狀態) | 約55g | 約25g | |

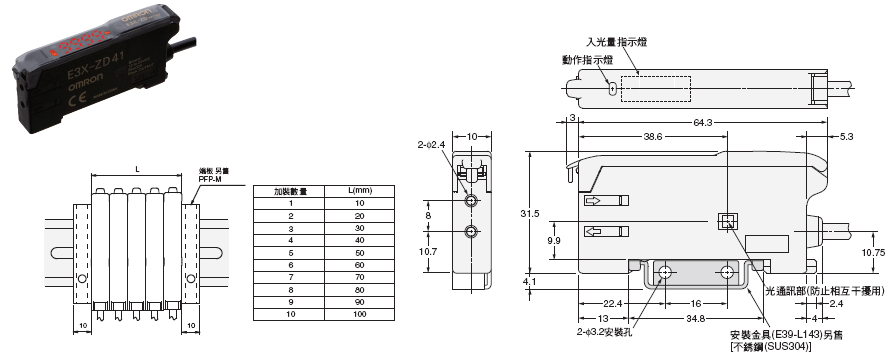

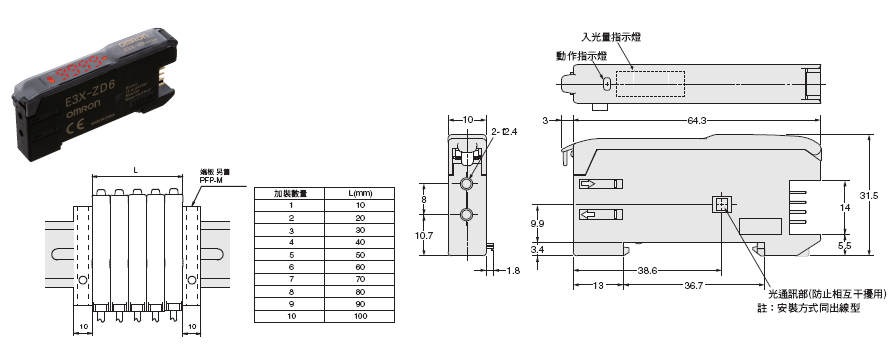

（單位：mm）
出線型
E3X-ZD11型
E3X-ZD41型
接頭型
E3X-ZD6型
E3X-ZD8型
省配線接頭單元
主接頭

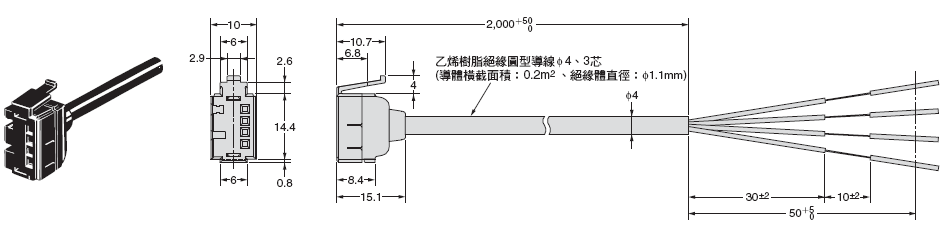

E3X-CN11型
子接頭

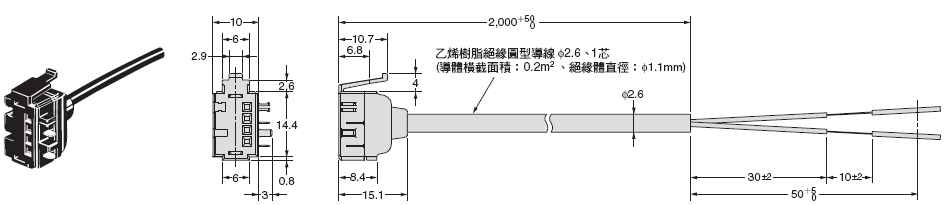

E3X-CN12型
