E3NW

E3NW

產品特色
從導入到起動運轉， 均能夠「壓倒性」地改變作業現場的次世代感測器網路組件
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

即便使用感測器通訊模組＋分散式模組的分散配置，亦能夠達到低最初成本(PAT.P)的效果

無須進行編程，便能將ON/OFF訊號或檢測量傳送至上位PLC

可讀取、寫入門檻值或各功能的設定內容，並進行調整等操作

連接通訊導線和電源之後，僅需將放大器從一旁拖曳過來即可，達到節省配線的效果

感測器通訊模組

通訊方式/形狀 型號
EtherCAT
3177_lu_1
 E3NW-ECT
CompoNet
3177_lu_2
 E3NW-CRT
CC-Link
3177_lu_3
 E3NW-CCL

分散式模組

形狀 型號
3177_lu_4
 E3NW-DS
＊所有分散式模組都可和感測器通訊模組進行連接。 欲連接感測器通訊模組與分散式模組時，請使用下列的DS-Bus通訊導線 （建議產品）。

零組件 製造商 型號
通訊導線 坂東電線株式會社 ESVC 0.5X2C 黑

可連接之感測器(放大器單元)

種類 型號
智慧型光纖放大器 E3NX-FA0
彩色型光纖放大器 E3NX-CA0 ＊1＊2
智慧型雷射放大器 E3NC-LA0
智慧型雷射放大器(CMOS型) E3NC-SA0
智慧接觸式放大器 E9NC-TA0＊1
＊1. E3NW-CRT (CompoNet)不能使用。
＊2. E3NW-CCL (CC-Link)不能使用。

感測器通訊模組、分散式模組專用接頭保護蓋（附屬品）
如有遺失請另行訂購。

型號
E39-G27

感測器通訊模組

EtherCAT

型號 E3NW-ECT
可連接之感測器

N-Smart

智慧型光纖放大器： E3NX-FA0型
彩色型光纖放大器： E3NX-CA0型 ＊1
智慧型雷射放大器： E3NC-LA0型
智慧型雷射放大器(CMOS型)： E3NC-SA0型
智慧接觸式放大器： E9NC-TA0型 ＊2
電源電壓 DC24V (20.4 ~ 26.4V)
消耗電力/消耗電流 2.4W以下(不包括對感測器的供電量)/
100mA以下(不包括對感測器的供電流)
指示燈

L/A IN指示燈(綠)、

L/A OUT指示燈(綠)、

PWR指示燈(綠)、

RUN指示燈(綠)、

ERROR指示燈(Err) (紅)、

SS (Sensor Status)指示燈(綠/紅)
震動(耐久性) 10 ~ 60Hz 重複振幅0.7mm、60 ~ 150Hz 50m/s2 X、Y、Z各方向 1.5h
衝擊(耐久性) 150m/s2 X、Y、Z 各方向3次
環境溫度範圍 動作時：0 ~ 55℃ ＊3、保存時：-30 ~ +70℃ (不可結冰、結露)
環境濕度範圍 動作時、保存時：各25 ~ 85%RH (不可結露)
最多感測器連結台數＊3 30台＊4
最多分散模組連結台數 8台
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC500V 50/60Hz 1min
安裝方法 安裝於DIN35mm軌道
重量(包裝狀態下/僅本體) 約185g/約95g
材質 聚碳酸酯
附屬品 電源接頭、E3NW-DS型連接用通訊接頭 網路連接專用轉接頭(2個)、
鋁軌側面固定金具(2個)、使用說明書

＊1. 韌體1.06以上版本可適用於E3NX-CA0型(2016年6月以後生產產品)。
＊2. 韌體1.03以上版本可適用於E9NC-TA0型(2014年7月以後生產產品)。
＊3. 放大器連接台數所造成的溫度限制
連接1 ~ 2台時：0 ~ 55℃、連接3 ~ 10台時：0 ~ 50℃、連接11 ~ 16台時：0 ~ 45℃、連接17 ~ 30台時：0 ~ 40℃
＊4. 可連接至感測器通訊模組和分散式模組的感測器總數最多為30台。

通訊規格

項目 内容
通訊協定 EtherCAT專用協定
調變方式 基頻(Baseband)
傳送速度 100Mbps
實體層 100BASE-TX (IEEE802.3u)
網路拓樸 菊花鏈(Daisy Chain)
通訊謀體 STP 類別5以上規格
通訊距離 節點距離 100m以內
抗干擾性 符合IEC61000-4-4規範 1kV以上
節點地址設定方式 10進制旋鈕開關或軟體設定＊1
節點地址範圍 000～192 ＊2

＊1. 節點地址設定開關(SW) 為0 時，便會套用軟體設定的功能。
＊2. 範圍會因您所使用的EtherCAT 主機而產生差異，詳細內容請參考「E3NW-ECT EtherCAT 數位感測器通訊模組使用手冊」。

CompoNet

項目型號 E3NW-CRT
可連接之感測器 N-Smart
智慧型光纖放大器： 形E3NX-FA0
智慧型雷射放大器： 形E3NC-LA0
智慧型雷射放大器(CMOS型)： 形E3NC-SA0
電源電壓 DC14～26.4V
消耗電力/消耗電流 DC24V時
1.7W以下(不包括對感測器的供電量)/
70mA以下(不包括對感測器的供電流)
指示燈 MS (Machine Status)指示燈(綠/紅)
NS (Network Status)指示燈(綠/紅)
SS (Sensor Status)指示燈(綠/紅)
震動(耐久性) 10 ~ 60Hz 重複振幅0.7mm、60 ~ 150Hz 50m/s2 X、Y、Z各方向 1.5h
衝擊(耐久性) 150m/s2 X、Y、Z各方向3次
環境溫度範圍 動作時：0 ~ 55℃ ＊1、保存時：-30 ~ +70℃ (不可結冰、結露)
環境濕度範圍 動作時、保存時：各25 ~ 85%RH (不可結露)
最多感測器連結台數＊1 16台＊2
最多分散模組連結台數 8台
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC500V 50/60Hz 1min
安裝方式 安裝於DIN35mm軌道
重量(包裝狀態下/僅本體) 約165g/約70g
材質 聚碳酸酯
附屬品 E3NW-DS型連接用通訊接頭、鋁軌側面固定金具(2個)、使用說明書
＊1. 放大器連接台數所造成的溫度限制
連接1 ~ 2台時：0 ~ 55℃、連接3 ~ 10台時：0 ~ 50℃、連接11 ~ 16台時：0 ~ 45℃
＊2. 可連接至感測器通訊模組和分散式模組的感測器總數最多為16台。

通訊規格

項目 内容
通訊方式 CompoNet專用網路通訊協定
通訊種類 遠端I/O通訊(非程式常時資料分享)及訊息通訊(必要時可執行Explicit通訊)
傳送速度 4Mbps、3Mbps、1.5Mbps、93.75kbps
調變方式 基帶方法
編碼方式 曼徹斯特編碼法
錯誤控制 曼徹斯特編碼規則、CRC (Cyclic Redundancy Check：循環冗餘檢查碼)
通訊謀體

包含以下幾種
• 圓型導線I
• 圓型導線II
• 扁平導線I (無被覆膜，DCA4-4F10)
• 扁平導線II (無被覆膜，DCA5-4F10)
註. 圓型導線I、圓型導線II、扁平導線I、扁平導線II分別為不同種類的導線。

因此如欲併用上述導線，必須透過中繼器組件，將主線與副線隔開後再行使用。
通訊距離/配線

詳情請參閱CompoNet主機模組使用手冊(手冊編號No.SBCD-338)

第一章「不同通訊纜線之最大距離及最大連接台數」之相關說明
訊號線 BD H (通訊資料High端)及BD L (通訊資料Low端)共2條線
電源線 BS+及BS-2條線：通訊專用及子機內部電路專用電源
• 由主站單元或中繼器供電
連接型態 圓形導線II或扁平導線I/II僅傳送速度為93.75kbps條件下：自由配線型
其他條件下： 主線-支線型
子機/中繼器之連接方式：T分路方式或多點下傳方式
抗干擾性 符合IEC61000-4-4 規範 1kV 以上
設定位址方式 10進位制旋轉式位址開關
位址範圍 0～62

CC-Link

項目 型號 E3NW-CCL
可連接之感測器 N-Smart
智慧型光纖放大器： E3NX-FA0型
智慧型雷射放大器： E3NC-LA0型
智慧型雷射放大器(CMOS型)： E3NC-SA0型
智慧接觸式放大器： E9NC-TA0型 ＊1
電源電壓 DC24V (20.4 ~ 26.4V)
消耗電力/消耗電流 2.4W以下(不包括對感測器的供電量) /
100mA以下(不包括對感測器的供電流)
指示燈

RUN指示燈(綠)、

ERROR指示燈(Err) (紅)、

SS (Sensor Status)指示燈(綠/紅)
震動(耐久性) 10 ~ 60Hz 重複振幅0.7mm、60 ~ 150Hz 50m/s2 X、Y、Z各方向 1.5h
衝擊(耐久性) 150m/s2 X、Y、Z 各方向3次
環境溫度範圍 動作時：0 ~ 55℃ ＊2、保存時：-30 ~ +70℃ (不可結冰、結露)
環境濕度範圍 動作時、保存時：各25 ~ 85%RH (不可結露)
最多感測器連結台數＊2 16台＊3
最多分散模組連結台數 8台
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC500V 50/60Hz 1min
安裝方法 安裝於DIN35mm軌道
重量(包裝狀態下/僅本體) 約180g/約80g
材質 聚碳酸酯
附屬品 電源接頭、E3NW-DS型連接用通訊接頭 網路連接專用轉接頭(2個)、
鋁軌側面固定金具(2個)、使用說明書

＊1. 韌體1.03以上版本可適用於E9NC-TA0型(2014年7月以後生產產品)。
＊2. 放大器連接台數所造成的溫度限制
連接1 ~ 2台時：0 ~ 55℃、連接3 ~ 10台時：0 ~ 50℃、連接11 ~ 16台時：0 ~ 45℃
＊3. 可連接至感測器通訊模組和分散式模組的感測器總數最多為16台。

通訊規格

項目 内容
通訊協定 CC-Link專用協定
通訊方式 廣播輪詢
傳送速度 10Mbps/5Mbps/2.5Mbps/625kbps/156kbps
實體層 匯流排(符合EIA RS485規範)
網路拓樸 菊輪鍊(適用T型分歧)
通訊媒體 CC-Link專用導線
通訊距離 局間導線長度 20cm以上
最大導線總長度
通訊速度 156kbps時： 1,200m
通訊速度 625kbps時： 900m
通訊速度 2.5Mbps時： 400m
通訊速度 5Mbps時： 160m
通訊速度 10Mbps時： 100m
抗干擾性 符合IEC61000-4-4 規範 1kV 以上
設定位址方式 10進位制旋轉式位址開關
位址範圍 最大64＊
同步模式 傳輸週期(同步)

＊範圍將隨您所使用的CC-Link主機而異，詳細內容請參閱
「E3NW-CCL型 CC-Link數位感測器通訊模組使用手冊」
(使用手冊No. SCHE-765)中「5-3-2 局號設定開關」該節之相關說明。

分散式模組

項目型號 E3NW-DS
可連接之感測器 N-Smart
智慧型光纖放大器： E3NX-FA0型
彩色型光纖放大器： E3NX-CA0型
智慧型雷射放大器： E3NC-LA0型
智慧型雷射放大器(CMOS型)： E3NC-SA0型
智慧接觸式放大器： E9NC-TA0型
電源電壓 DC24V(20.4～26.4V)
消耗電力/消耗電流 2W以下(不包括對感測器的供電量) /
80mA以下(不包括對感測器的供電流)
指示燈

RUN指示燈(綠)、

SS (Sensor Status)指示燈(綠/紅)
震動(耐久性) 10 ~ 60Hz 重複振幅0.7mm、60 ~ 150Hz 50m/s2 X、Y、Z各方向 1.5h
衝擊(耐久性) 150m/s2 X、Y、Z 各方向3次
環境溫度範圍 動作時：0 ~ 55℃ ＊、保存時：-30 ~ +70℃ (不可結冰、結露)
環境濕度範圍 動作時、保存時：各25 ~ 85%RH (不可結露)
最多感測器連結台數＊ 10台
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC500V 50/60Hz 1min
安裝方法 安裝於DIN35mm軌道
重量(包裝狀態下/僅本體) 約160g/約40g
材質 聚碳酸酯
附屬品 電源/通訊接頭、鋁軌側面固定金具(2個)、鐵氧體磁芯(2個)、使用說明書
＊放大器連接台數所造成的溫度限制
連接1 ~ 2台時：0 ~ 55℃、連接3 ~ 10台時：0 ~ 50℃

（單位：mm）

感測器通訊模組

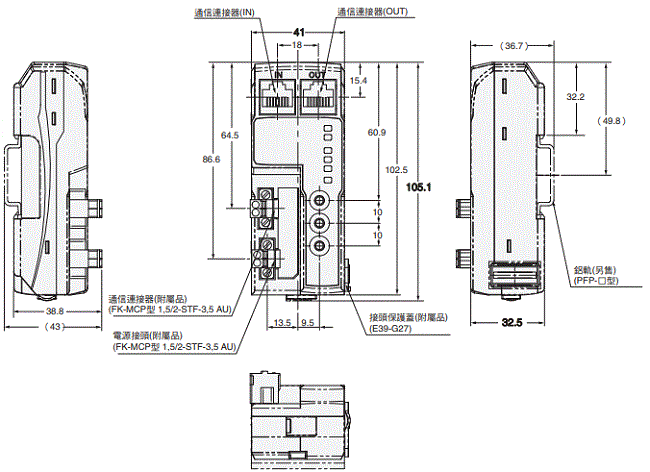

E3NW-ECT型

E3NW 外觀尺寸 2

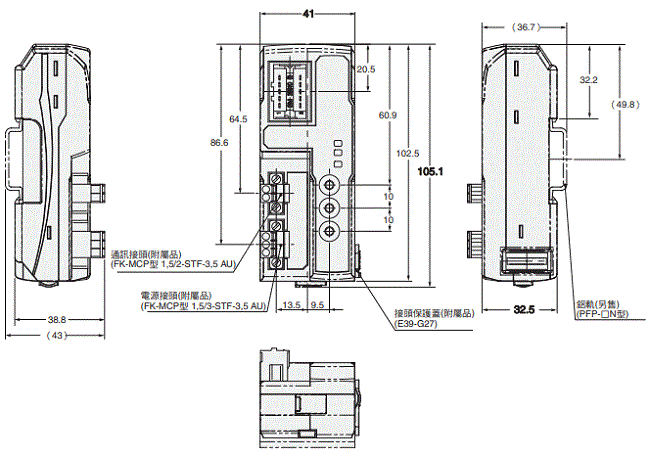

E3NW-CRT型

E3NW 外觀尺寸 3

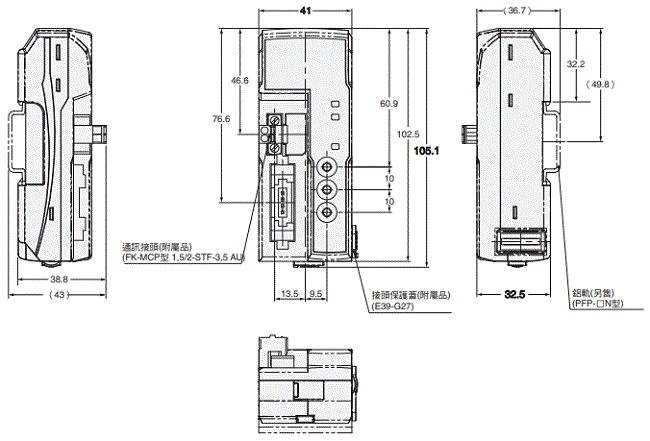

E3NW-CCL型

E3NW 外觀尺寸 4

分散式模組

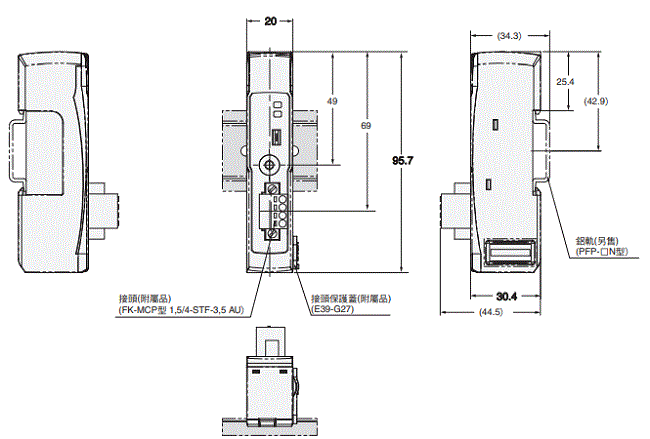

E3NW-DS型

E3NW 外觀尺寸 6

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
新世代光纖感測器 產品目錄 SCEA-165-TW5
[23488KB] 		2022年8月3日
20220803
 新世代光纖感測器 產品目錄
E3NW 規格說明書 SCEA-178-TW5
[3660KB] 		2019年12月11日
20191211
 E3NW 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
E3NW Data Sheet -
[2154KB] 		Nov 18, 2019
20191118
 E3NW Data Sheet
E3NW Catalog E428-E1-02
[5424KB] 		Nov 18, 2019
20191118
 E3NW Catalog
