E32-HB04, E3X-DAT[]-S

產品特色

可穩定檢測0402尺寸之被動零組件

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

最小檢測物體0.15mm (立方體)

內建小型鏡頭，能夠照射寬度為7mm的平均光束。小型工件絕不遺漏。
此外，高達135μs的應答速度，檢測性能為同級產品中的最高等級，就連最新的0402尺寸極小型被動元件也能確實掌握。

超小型感測頭

採用超小型感測頭，僅需些微的安裝空間。在欲採取並排設置以進行電子零組件分級時，使用本產品即可有效縮小裝置的體積。

配備多種定時器，可供時間調整之用

配備可設定時時間的定時器功能。
可確實將訊號傳遞至後段的控制裝置。
此外，還內建計數器功能，可依設定數量傳送輸出訊號。

自動修正檢測狀態

配備光量自動修正功能，可根據灰塵或檢測部位的髒污所造成之光量變化進行修正。
讓裝置的檢測性能隨時保持最佳狀態。

管路安裝附件(另售)

藉由專用的管路安裝附件，即可輕鬆安裝零組件的供料管路。

種類

形狀

特長

型號

對照型區域檢測類型

檢測區域尺寸：7×7mm
最小檢測物體：0.15mm (立方體)

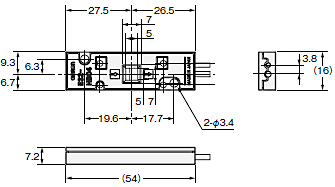

E32-HB04 2M

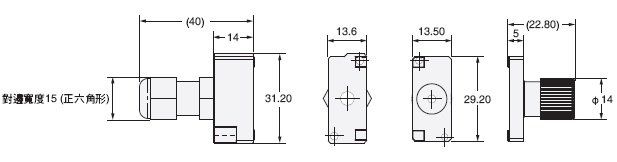

管路安裝附件

適用管路：外徑Φ6mm內徑Φ4mm

E39-K12 ＊

＊本品未附於感測頭包裝中，如有需要請另行訂購。

種類

形狀

功能

型號

NPN輸出

PNP輸出

出線(2m)

光亮自動修正 (啟動通過檢測功能)

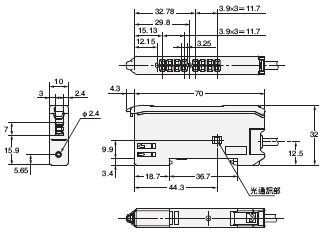

E3X-DAT11-S 2M

E3X-DAT41-S 2M

計數器

註. 本品可安裝於安裝金具E39-L143型(另售)或鋁軌(另售)上。

類型	混合型光電感測器(投光側：感測頭部內藏LED 受光側：以光纖傳送)
類型	感測頭單元：E32-HB04	放大器單元： NPN輸出 E3X-DAT11-S PNP輸出 E3X-DAT41-S
檢測距離(區域尺寸)	7mm×7mm
最小檢測物體	0.15mm立方體(不透明體)
光源(發光波長)	紅色發光二極體(650nm)
電源電壓	DC12 ～ 24V ± 10% 鏈波(p-p) 10%以下
消耗電力	960mW以下(電源電壓24V時消耗電流40mA以下)
控制輸出	開路集極輸出型負載電源電壓：DC26.4V以下、負載電流：50mA以下(殘留電壓1V以下)
應答時間	最快速模式：動作・復歸各135μs、高速模式：動作・復歸各250μs、標準模式：動作・復歸各1ms
環境溫度範圍	動作時：連接1 ～ 2台時：-25 ～ +55℃、連接3 ～ 10台時：-25 ～ +50℃、連接11 ～ 16台時：-25 ～ +45℃ 保存時：-30 ~ +70℃ (不可結冰或結露)
環境濕度範圍	動作時、保存時：各35 ~ 85%RH (不可結露)
感測頭-放大器單元連接方式	投光側：接頭型(附DDK Ltd.製232D-02S1A-DA5) 受光側：光纖型
