| 形狀 | 檢測距離 | 輸出型態 | 型號 |
|---|---|---|---|
| 圓柱型(平面安裝) | 100mm | 電流輸出型 | TL-L100-7 1M |
註. 亦備有水中使用型（JIS0920 水中使用型：耐壓0.39MPa） TL-L100-10型。
TL-L
產品特色
磁性物體、非磁性物體的檢測距離皆為100mm
磁性物體、非磁性物體的檢測距離皆可達到超長的100mm
另備有水中使用型
註. 亦備有水中使用型（JIS0920 水中使用型：耐壓0.39MPa） TL-L100-10型。
| 輸出規格 | 電流輸出型 |
|---|---|
| TL-L100-7 | |
| 檢測距離 | 100mm±10% |
| 設定距離 | 0～80mm |
| 應差 | 檢測距離的15%以下 |
| 可檢測物體 | 磁性金屬、非磁性金屬 |
| 標準檢測物體 | 鐵200×200×1mm |
| 應答時間 | 100ms以下 |
| 電源電壓(操作電壓範圍) | 含DC10～30V漣波(p-p) 10% |
| 消耗電流 | DC40mA以下 |
| 控制輸出(殘留電壓) | DC200mA以下(1V以下) |
| 指示燈 | 動作指示燈(紅色) |
| 動作模式(檢測物體接近時) | NO的詳細內容請參閱次型號DM內的「輸入輸出部回路圖」的時序圖 |
| 保護回路 | 逆接保護、突波吸收 |
| 環境溫度範圍 | 動作時、保存時：各-25～+55°C(不可凍結、凝結) |
| 環境濕度範圍 | 動作時、保存時：各35～95%RH(不可凝結) |
| 溫度的影響 | 在-10～+40℃ 溫度範圍內，當+20℃ 時，檢測距離的30%以下 |
| 電壓的影響 | 額定電源電壓±10%的範圍內，為額定電源電壓時，檢測距離±5%以下 |
| 絕緣阻抗 | 5MΩ min. (at 500 VDC) 所有充電部與外殼間 |
| 耐電壓 | AC500V 50/60Hz 1min 所有充電部與外殼間 |
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
| 衝擊(耐久性) | 200m/s2 X、Y、Z各方向 10次 |
| 保護構造 | IEC規格 IP66 |
| 連接方式 | 出線型(標準纜線長度1m) |
| 重量(包裝狀態) | 約1.5kg |
| 材質 | 外殼：鋁鑄合金 檢測面：環氧樹脂 |
| 附屬品 | 使用說明書 |

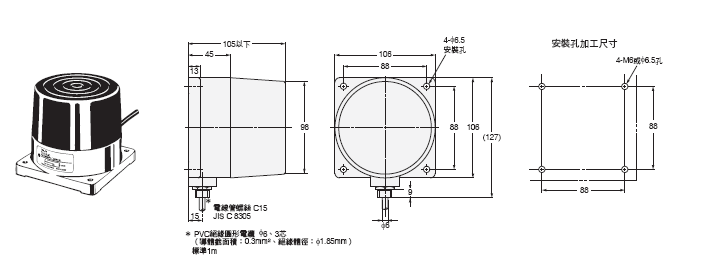

（單位：mm）
無指定尺寸公差：公差等級 IT16
TL-L100-7型
