| 外觀 | 檢測方式 | 檢測距離 | 輸出形式 | 動作模態 | 型號 |
|---|---|---|---|---|---|
 |
對照型 | 1m (紅外線) |
NPN輸出 | 遮光時ON | EE-SPW311 |
| 入光時ON | EE-SPW411 |
耐繞曲線及PNP轉換接頭等，使用非標準的接頭時，則請參照➜光電素子選購品。
EE-SPW311 / 411
產品特色
最大可檢測1m的長距離對照型
附明亮且清晰的入光指示燈
電源電壓為DC5～24V，範圍廣泛
不易受到環境光線影響的變調光型
便於配線及維修的接頭形式
本體
耐繞曲線及PNP轉換接頭等，使用非標準的接頭時，則請參照➜光電素子選購品。
| 型號 | EE-SPW311、EE-SPW411 | |
|---|---|---|
| 檢測距離 | 1m | |
| 標準檢測物體 | φ5mm以上的不透明體 | |
| 指向角 | 5～20° | |
| 光源(峰值發光波長) | GaAs紅外線發光二極體(脈衝燈號)(940nm) | |
| 指示燈 ＊1 | 入光時亮燈(紅色) | |
| 電源電壓 | DC5V-5%～24V+10% 漣波(p-p) 5%以下 | |
| 消耗電流 | 投/受光器：各20mA以下 | |
| 控制輸出 | NPN開路集極輸出 負載電源電壓DC5～24V， 負載電流100mA以下，OFF電流0.5mA以下 殘留電壓0.8V以下(負載電流100mA時) 殘留電壓0.4V以下(負載電流10mA時) |
|
| 應答頻率 ＊2 | 100Hz以上 | |
| 使用環境照度 | 受光面照度 白熾燈3,000lx以下 | |
| 環境溫度範圍 | 動作時：-10～+55℃，保存時：-25～+65℃ | |
| 環境濕度範圍 | 動作時：5～85%RH，保存時：5～95%RH | |
| 振動(耐久性) | 200～2,000Hz (峰值加速度100m/s2) 重複振幅1.5mm X、Y、Z各方向 2h (4min週期) |
|
| 衝擊(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |
| 保護構造 | IEC規格 IP60 | |
| 連接方式 | 連接器型(禁止焊接) | |
| 重量(包裝狀態) | 約8.8g | |
| 材質 | 外殼 | Polybutylene Terephthalate (PBT) |
| 鏡頭 | 聚碳酸酯 | |
| 附屬品 | EE-1006L/D型接頭附導線、使用說明書 | |
＊1. GaP紅色LED （峰值發光波長700nm）
＊2. 應答頻率係為轉動下圖圓盤所量測得之值。
（單位：mm）
無指定尺寸公差：公差等級 IT16

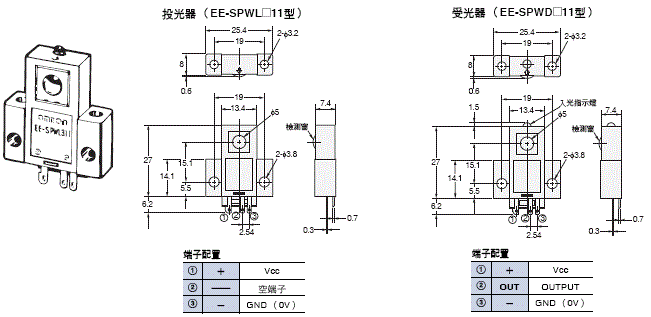

本體
EE-SPW311型
EE-SPW411型
選購品（附屬）

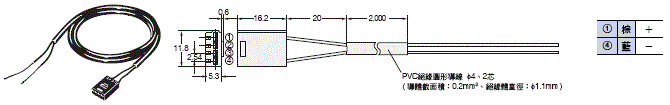

投光器用接頭附導線
EE-1006L型

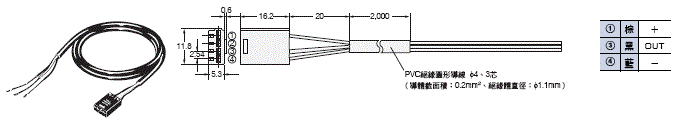

受光器用接頭附導線
EE-1006D型
※可另購。
關於其他連接器，請參閱連接器一覽表➜光電素子選購品
