| 形狀 | 檢測方式 | 檢測距離 | 輸出形式 | 動作模態 | 型號 |
|---|---|---|---|---|---|
 |
回歸反射型 |
200mm (紅外線) |
NPN輸出 | 遮光時ON | EE-SPZ301-A |
| 入光時ON | EE-SPZ401-A |
EE-SPZ-A
產品特色
不易受周遭環境光源影響的變調方式
附便於調整及確認動作的入光指示燈
電源電壓為廣範圍的DC5～24V
亦可與可程式控制器連接
連接方式為便於維修的連接器方式
本體
選購品（另售）
| 種類 | 導線長度 | 型號 | 備註 | |
|---|---|---|---|---|
| 連接器 | EE-1002 | |||
| 附導線 | 1m | EE-1003 | ||
| NPN/PNP變換接頭 | 0.46m(全長) | EE-2001 | ||
| 連接器固定夾 | EE-1003A | EE-1003専用 | ||
| 反射板 | E39-R1 | |||
關於反射板請參閱➜E39-L/E39-S/E39-R型
| 型號 | EE-SPZ301-A、EE-SPZ401-A | |
|---|---|---|
| 檢測距離＊1 | 200mm (使用E39-R1型時) | |
| 光源(峰值發光波長) | GaAs紅外線發光二極體(脈衝燈號)(940nm) | |
| 指示燈 ＊2 | 入光時亮燈(紅色) | |
| 電源電壓 | DC5～24V±10% 漣波(p-p) 5%以下 | |
| 消耗電流 | 平均值15mA以下，尖頭值50mA以下 | |
| 控制輸出 | NPN電壓輸出 負載電源電壓DC5～24V 負載電流80mA以下 OFF電流0.5mA以下 殘留電壓1.0V以下(負載電流80mA時) 殘留電壓0.4V以下(負載電流10mA時) |
|
| 應答頻率＊3 | 100Hz以上 | |
| 使用環境照度 | 受光面照度 白熾燈、太陽光：各3,000lx以下 | |
| 環境溫度範圍 | 動作時： -10～+55°C 保存時： -25～+65°C | |
| 環境濕度範圍 | 動作時： 5～85%RH 保存時： 5～95%RH | |
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | |
| 衝撃(耐久性) | 500m/s2 X、Y、Z各方向 3次 | |
| 保護構造 | IEC規格 IP50 | |
| 連接方式 | 連接器型(禁止焊接) | |
| 重量(包裝狀態) | 約3g | |
| 材質 | 外殼 | 聚碳酸酯 |
| 鏡頭部 | ||
＊1. 有時在感應器附近不會有動作。
＊2. GaP紅色LED（峰值發光波長700nm）

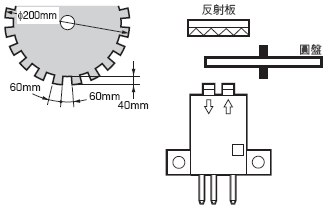

＊3. 應答頻率係為轉動下圖圓盤所量測得之值。

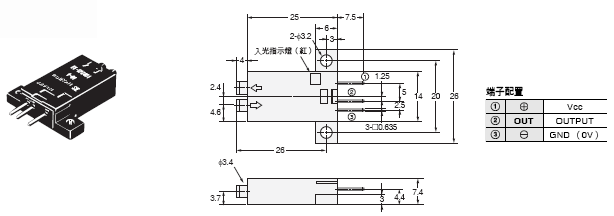

（單位：mm）
無指定尺寸公差：公差等級IT16
本體
EE-SPZ301-A型
EE-SPZ401-A型
