增量型
外徑：φ25
解析度（最大）：500P/R
本體
| 電源電壓 |
輸出形式 |
輸出相 |
解析度(脈衝/旋轉) |
型號 |
| DC5～12V |
電壓輸出 |
A相、B相
Z相 |
100 |
200 |
360 |
|
E6A2-CWZ3E(解析度) 0.5M
例：E6A2-CWZ3E 100P/R 0.5M |
| 500 |
|
開路集極輸出
(NPN輸出) |
100 |
200 |
360 |
|
E6A2-CWZ3C (解析度) 0.5M
例：E6A2-CWZ3C 100P/R 0.5M |
| 500 |
|
| DC12～24V |
100 |
200 |
360 |
|
E6A2-CWZ5C(解析度)0.5M
例：E6A2-CWZ5C 100P/R 0.5M |
| 500 |
|
| DC5～12V |
電壓輸出 |
A相、B相 |
100 |
200 |
360 |
|
E6A2-CW3E(解析度)0.5M
例：E6A2-CW3E 100P/R 0.5M |
| 500 |
|
開路集極輸出
(NPN輸出) |
100 |
200 |
360 |
|
E6A2-CW3C(解析度) 0.5M
例：E6A2-CW3C 100P/R 0.5M |
| 500 |
|
| DC12～24V |
100 |
200 |
360 |
|
E6A2-CW5C (解析度) 0.5M
例：E6A2-CW5C 100P/R 0.5M |
| 500 |
|
| DC5～12V |
電壓輸出 |
A相 |
10 |
(20)＊ |
60 |
100 |
E6A2-CS3E(解析度) 0.5M
例：E6A2-CS3E 10P/R 0.5M |
| 200 |
300 |
360 |
|
| 500 |
|
開路
集極輸出
(NPN輸出) |
10 |
20 |
60 |
100 |
E6A2-CS3C (解析度) 0.5M
例：E6A2-CS3C 10P/R 0.5M |
| 200 |
300 |
360 |
|
| 500 |
|
| DC12～24V |
10 |
20 |
60 |
100 |
E6A2-CS5C(解析度)0.5M
例：E6A2-CS5C 10P/R 0.5M |
| 200 |
300 |
360 |
|
| 500 |
|
＊20P/R僅提供長度2m的纜線。
交期請洽詢各經銷商。
選購品（另售）
| 種類 |
型號 |
備註 |
| 聯軸器 |
E69-C04B |
附屬於商品中。 |
| 伺服固定用安裝金具 |
E69-1 |
附屬於E6A2-CWZ[]型。 |
詳細內容請參考➜旋轉編碼器選購品
| 型號 |
E6A2-CWZ3E |
E6A2-CWZ3C |
E6A2-CWZ5C |
E6A2-CW3E |
E6A2-CW3C |
| 電源電壓 |
DC5V-5%～12V+10%
漣波(p-p) 5%以下 |
DC12V-10%
～24V+15%
漣波(p-p)
5%以下 |
DC5V-5%～12V+10%
漣波(p-p) 5%以下 |
| 消耗電流 ＊1 |
50mA以下 |
30mA以下 |
30mA以下 |
20mA以下 |
解析度
(脈衝/旋轉) |
100、200、360、500 |
| 輸出相 |
A相、B相、Z相 |
A相、B相 |
| 輸出形式 |
電壓輸出 |
NPN開路集極輸出 |
電壓輸出 |
NPN開路集極輸出 |
| 輸出能力 |
輸出電阻：2kΩ
輸出電流：20mA以下
殘留電壓：0.4V以下
(輸出電流20mA時) |
外加電壓：DC30V以下
漏型電流：30mA以下
殘留電壓：0.4V以下
(漏型電流30mA時) |
輸出電阻：2kΩ
輸出電流：20mA以下
殘留電壓：0.4V以下
(輸出電流20mA時) |
外加電壓：DC30V以下
漏型電流：30mA以下
殘留電壓：0.4V以下
(漏型電流30mA時) |
最高響應頻率
＊2 |
30kHz |
| 輸出相位差 |
A相、B相的相位差 90°±45° |
| 輸出負載週期 |
── |
輸出時上微分
以及下微分時間 |
1.0μs以下
(纜線長度500mm、
漏型電流10mA)
|
1.0μs以下
(纜線長度500mm、
控制輸出電壓5V、
負載電阻1kΩ)
|
1.0μs以下
(纜線長度500mm、
漏型電流10mA) |
1.0μs以下
(纜線長度500mm、
控制輸出電壓5V、
負載電阻1kΩ) |
| 啟動扭力 |
1mN･m以下 |
| 慣性力矩 |
1×10-7kg･m2以下 |
最大
軸負
載 |
半徑 |
10N |
| 推力 |
5N |
| 最大允許轉速 |
5,000r/min |
| 環境溫度範圍 |
動作時：-10～+55℃ 保存時：-25～+80℃ (不可結冰) |
| 環境濕度範圍 |
動作時、保存時：各為35～85%RH (不可結露) |
| 絶縁阻抗 |
20MΩ min. (at 500 VDC)作用範圍為所有充電部與外殼之間 |
| 耐電壓 |
AC500V 50/60Hz 1min 作用範圍為所有充電部與外殼之間 |
| 振動(耐久性) |
10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h |
| 衝撃(耐久性) |
500m/s2 X、Y、Z各方向 3次 |
| 保護構造＊3 |
IEC規格 IP50 |
| 連接方式 |
出線型(標準線長500mm) |
| 材質 |
外殼 |
鋁合金 |
| 本體金屬部 |
鋁 |
| 軸 |
SUS420J2 |
| 安裝金具 |
鐵鍍鋅 |
| 重量(捆包狀態) |
約35g |
| 附屬品 |
聯軸器、伺服固定用安裝金具(附屬於E6A2-CWZ[]型)、六角扳手、使用說明書 |
| 型號 |
E6A2-CW5C |
E6A2-CS3E |
E6A2-CS3C |
E6A2-CS5C |
| 電源電壓 |
DC12V-10%～24V+15%
漣波(p-p)5%以下 |
DC5V-5%～12V+10%
漣波(p-p) 5%以下 |
DC12V-10%
～24V+15%
漣波(p-p)
5%以下 |
| 消耗電流 ＊1 |
20mA以下 |
30mA以下 |
20mA以下 |
| 解析度(脈衝/旋轉) |
100、200、360、500 |
10、20、60、100、200、300、360、500 |
| 輸出相 |
A相、B相 |
A相 |
| 輸出形式 |
NPN開路集極輸出 |
電壓輸出 |
NPN開路集極輸出 |
| 輸出能力 |
外加電壓：DC30V以下
漏型電流：30mA以下
殘留電壓：0.4V以下
(漏型電流30mA時) |
輸出電阻：2kΩ
輸出電流：20mA以下
殘留電壓：0.4V以下
(輸出電流20mA時) |
外加電壓：DC30V以下
漏型電流：30mA以下
殘留電壓：0.4V以下
(漏型電流30mA時) |
最高響應頻率
＊2 |
30kHz |
| 輸出相位差 |
A相、Ｂ相的相位差90°±45° |
── |
| 輸出負載週期 |
── |
50±25% |
輸出時上微分
以及下微分時間 |
1.0μs以下
(纜線長度500mm、
控制輸出電壓5V、
負載電阻1kΩ)
|
1.0μs以下
(纜線長度500mm、
漏型電流10mA) |
1.0μs以下
(纜線長度500mm、
控制輸出電壓5V、
負載電阻1kΩ)
|
| 啟動扭力 |
1mN･m以下 |
| 慣性力矩 |
1×10-7kg･m2以下 |
最大
軸負
載 |
半徑 |
10N |
| 推力 |
5N |
| 最大允許轉速 |
5,000r/min |
| 環境溫度範圍 |
動作時：-10～+55℃ 保存時：-25～+80℃ (不可結冰) |
| 環境濕度範圍 |
動作時、保存時：各為35～85%RH (不可結露) |
| 絶縁阻抗 |
20MΩ min. (at 500 VDC)作用範圍為所有充電部與外殼之間 |
| 耐電壓 |
AC500V 50/60Hz 1min 作用範圍為所有充電部與外殼之間 |
| 振動(耐久性) |
10～55Hz重複振幅1.5mm X、Y、Z各方向 2h |
| 衝撃(耐久性) |
500m/s2 X、Y、Z各方向 3次 |
| 保護構造＊3 |
IEC規格 IP50 |
| 連接方式 |
出線型(標準線長500mm) |
| 材質 |
外殼 |
鋁合金 |
| 本體金屬部 |
鋁 |
| 軸 |
SUS420J2 |
| 安裝金具 |
鐵鍍鋅 |
| 重量(捆包狀態) |
約35g |
| 附屬品 |
聯軸器、伺服固定用安裝金具(附屬於E6A2-CWZ[]型)、六角扳手、使用說明書 |
＊1. 接通電源時，將會有約9A的突波電流流通。（時間：約0.3ms）
＊2. 依據解析度以及最高響應頻率來決定電氣最高響應轉速。
因此，若旋轉速超過最高響應轉速時將發生電力訊號跟不上的現象。
＊3. 本產品不具備防水、防油功能。

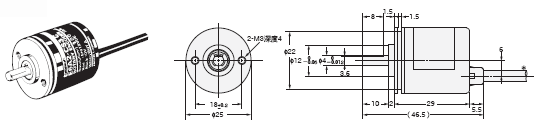

本體
＊塑膠絕緣圓形電纜 φ4、5（導體截面積：0.14mm2、絕緣體直徑：φ0.9mm）標準500mm
選購品（另售）
| 種類 |
型號 |
| 聯軸器 |
E69-C04B |
| 伺服固定用安裝金具 |
E69-1 |
詳細內容請參考➜旋轉編碼器選購品。
