| 電源電壓 | 輸出形式 | 型號 | |
|---|---|---|---|
| DC12～24V | 開路集極輸出 | E63-WF5C | |
E63-WF
產品特色
辨別旋轉編碼器的旋轉方向
從編碼器輸入的相位差訊號判斷輸出旋轉方向
響應頻率為120kHz的高速響應
可採鋁軌安裝。薄型機身可提供優異的安裝效率
可通過正面的切換開關執行Z相的邏輯反轉。任一類型皆可連接電壓輸出或開路集極輸出
方向辨別模組
| 型號 | E63-WF5C | |
|---|---|---|
| 電源電壓 | DC12V-10%～24V+15%漣波(p-p) 5%以下 | |
| 消耗電流 | 50mA以下 | |
| 輸入 | 輸出信號 | A、B、Z (相位差訊號) |
| 相位差 | 90°±45°以內 | |
| ON | 0～2V 6mA以上 | |
| OFF | 8～24V 1.5mA以下 | |
| 輸入短路電流 | 9mA | |
| 最大外加電壓 | 30V以下 | |
| 輸入阻抗 | 約1kΩ | |
| 輸出 | 輸出訊號 | UP/DOWN(方向辨別)、COUNTS OUTPUT(計數)、OUT Z |
| 輸出形式 | 開路集極輸出 | |
| 輸出能力 | 外加電壓：DC30V以下 漏型電流：80mA以下 殘留電壓：1V以下(漏型電流為80mA時) 殘留電壓：0.4V以下(漏型電流20mA時) |
|
| 最高響應頻率 | 120kHz | |
| 輸出應答時間 | 2μs以下 | |
| 顯示 | 電源指示(紅色)、Z相輸出指示(綠色) | |
| 環境溫度範圍 | 動作時：-10～+55℃、保存時：-25～+80℃(不可結冰) | |
| 環境濕度範圍 | 動作時、保存時：各為35～85%RH(不可結露) | |
| 耐震動 | 10～55Hz、重複振幅1.5mm X、Y、Z各方向2h | |
| 衝擊(耐久性) | 300m/s2 X、Y、Z各方向3次 | |
| 連接方式 | 端子台 | |
| 材質 | 外觀 | ABS |
| 重量(捆包狀態) | 約100g | |
| 附屬品 | 使用說明書 | |

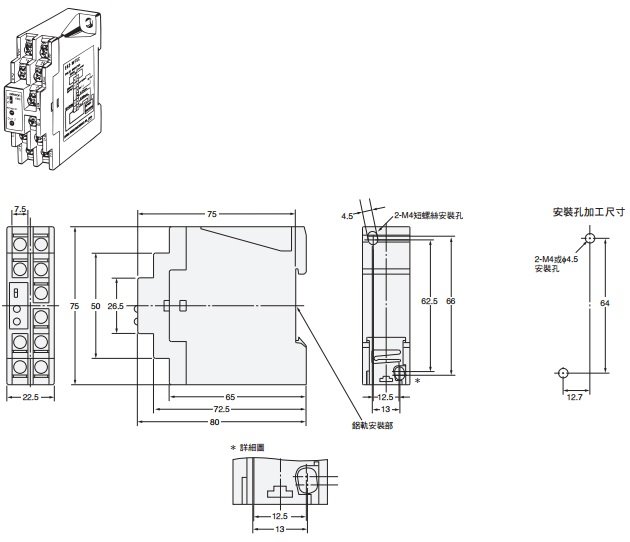

（單位：mm）
無指定尺寸公差：公差等級 IT16
E63-WF型
