電極部採用SUS 316，絕緣包覆部採用聚乙烯，耐酸性或耐鹼性等均大幅提升。
採用與檢測帶絕緣樹脂相同材質的黏條，有黏著膠帶固定型與螺絲固定型等系列。
F03-16PE / 16PT / 15 / 16PS
產品特色
漏液檢測帶/氟製漏液檢測帶/漏水檢測帶/點狀漏液感測器
F03-16PE型
漏液檢測帶
F03-16PT型
氟製漏液檢測帶
相較於F03-16PE型（聚乙烯製），耐高溫／耐化學性更為優異。
具兩面檢測設計，因此即使反折，檢測精度也具一定水準。
F03-15型
漏水檢測帶
電氣室等灰塵多、溫度高的不良環境。
使用於佈設場所為絕緣性物質之處。
F03-16PS型
點狀漏液感測器
漏液檢測帶與點狀漏液感測器可併用。
以螺栓安裝時，不需固定金具。
無需固定金具，故容易擦拭。
即使使用固定金具，與3點螺絲固定相比，亦可減少現場工時。
1個放大器（K7L-AT50型）可連接複數個感測器，因此可降低成本。
為可自由切割的漏液檢測帶。F03-16PE型
漏液檢測帶
| 品名 | 型號 |
|---|---|
| 漏液檢測帶 | F03-16PE |
| 檢測帶用黏條 | F03-26PES |
| F03-26PEN |
F03-16PT型
氟製 漏液檢測帶
| 品名 | 型號 |
|---|---|
| 氟製 漏液檢測帶 | F03-16PT |
| 氟製 檢測帶用黏條 | F03-26PTN |
F03-15型
漏水檢測帶
| 品名 | 型號 |
|---|---|
| 漏水檢測帶 | F03-15 |
| 檢測帶用黏條 | F03-25 |
F03-16PS型
點狀漏液感測器
| 品名 | 型號 | |
|---|---|---|
| 漏液指示感測器 | F03-16PS | |
| F03-16PS-F ＊1 | ||
| 指示感測器安裝工具 ＊2 | F03-26PS | |
| 連接端子台＊3 | F03-20 | |
＊1. 電極部經氟塗層處理。
＊2. 黏著劑請使用市售之聚氯乙烯（PVC）用者。1袋10個裝。
＊3. 1袋10個裝。
F03-16PE型
漏液檢測帶
| 絕緣包覆部 | 聚乙烯 |
|---|---|
| 電極部 | 不銹鋼 SUS316 |
| 使用環境溫度範圍 | -15 ~ +55℃ |
| 重量 | 約16g(1m) |
F03-16PT型
氟製 漏液檢測帶
| 絕緣包覆部 | 氟碳高分子PTFE |
|---|---|
| 電極部 | 不銹鋼 SUS316 |
| 使用環境溫度範圍 | -50～+200°C |
| 重量 | 約16g(1m) |
F03-15型
漏水檢測帶
| 被覆 | 可塑性透明氯乙烯 |
|---|---|
| 裸線 | 不銹鋼 SUS304 |
| 使用環境溫度範圍 | -15～+50°C |
| 重量 | 約48g(1m) |
F03-16PS型
點狀漏液感測器
| 材質 | 本體部 | 聚乙烯 |
|---|---|---|
| 電線部 | 外覆：PVC 內包層：氟碳高分子 | |
| 電極部 | F03-16PS型 不銹鋼SUS304 F03-16PS-F型 SUS304+氟塗膜 |
|
| 使用環境溫度範圍 | -10～+60℃ | |
| 重量 | 約30g | |
|
適用的放大器1台，可連接之指示感測器最大個數 |
若為以下條件，可連接數量不限 K7L-AT50型(-AT50D不適用)：60m以下 K7L-U型(-UD不適用)：400m以下 61F-WLA型、61F-GPN-V50型：200m以下 |
|
（單位：mm）

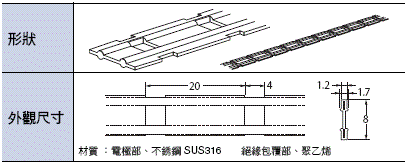

F03-16PE型 漏液檢測帶
漏液檢測帶
F03-16PE型

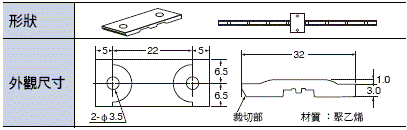

檢測帶用黏條
F03-26PEN型（螺絲固定型）

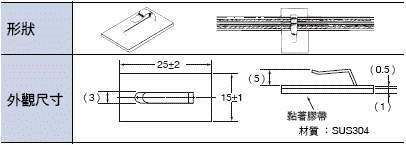

F03-26PES型（黏著膠帶固定型）
＊上圖黏著膠帶的形狀，是表示已將F03-16PE型固定好的情形。
F03-16PT型 氟製漏液檢測帶
氟素製 漏液檢測帶
F03-16PT型

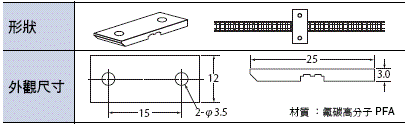

氟製 檢測帶用黏條
F03-26PTN型（螺絲固定型）

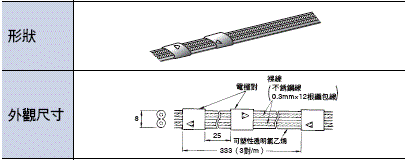

F03-15型 漏水檢測帶
漏水檢測帶
F03-15型
檢測帶用黏條
F03-25型
F03-16PS型 點狀漏液感測器
請參閱K7L-AT50/AT50D/U/UD型。
