| 用途 | 型號 | |
|---|---|---|
| 固有阻抗低的液體 | 1極用 | BF-1 |
| 要求安裝強度時 | 3極用 | BF-3 |
| 3極用(2線式) | BF-3R | |
| 5極用 | BF-5 | |
| 5極用(2線式) | BF-5R | |
| 耐高溫、高壓條件嚴苛時 | 1極用 250℃ 1.96MPa | BS-1 |
| BS-1S | ||
| BS-1S-1 | ||
| BS-1S2 | ||
| 高壓條件下且要求耐腐蝕性時 | 1極用SUS304 981kPa | BS-1T SUS304 |
| 1極用SUS316 981kPa | BS-1T SUS316 | |
| 1極用鈦981kPa | BS-1T TITANIUM | |
| 1極用HAS B 981kPa | BS-1T HAS B | |
| 1極用HAS C 981kPa | BS-1T HAS C | |
 / BS-1(T)](/upload/product/omron/bot/omron_255/picture.jpg)
BF-[](R) / BS-1(T)
產品特色
可耐高溫、高壓、化學藥液等各種使用環境的產品陣容
BF-1型最適合用於控制污水等固有阻抗低的液體。
BF-[](R)型可滿足安裝強度上的要求。
BS-1型可對應耐高溫、高壓條件嚴苛的情況。
BS-1T型適用於要求耐腐蝕性的情形。
電極保持器
選購品（另售）
| 用途 | 型號 |
|---|---|
| 保護蓋(PS-[]S及BF-3、-5型用)＊ | F03-11 |
| 保護蓋(BS-1型、BS-1S型、BS-1T型用) | F03-19 |
| M18螺帽(BS-1型用) | F03-17 |
| M18螺帽(BS-1T型用) | F03-18 |
＊有關安裝方法，請參閱「技術指南 液位控制器 關於施工」的「■將電極保持器安裝至水槽的方法」。
有關外觀尺寸，請參閱PS-[]S （R） /-31型「■PS-[]S （R）型電極保持器選購品（另售）」。
| 型號 | BF-1 | BF-3(R)＊1 | BF-5(R)＊1 | BS-1 | BS-1T |
|---|---|---|---|---|---|
| 極數 | 1 | 3 | 5 | -- | -- |
| 絕緣部材質 | PPS樹脂製(金屬部為SUS) | 氟樹脂製(PFA) | |||
| 絕緣阻抗 | 100MΩ | ||||
| 環境溫度 | 電極部：-10～+150℃ (但需在特定條件下，無結冰) 端子部：-10～+70℃ (但需在特定條件下，無結露、結冰) |
250℃max. | 180℃max. | ||
| 動作壓力 | 大氣壓力 | 1.96MPa ＊2 | 981kPa ＊2 | ||
| 用途 | 污水、濁水等固有阻抗低的液體 | 污水、淨水等一般用 | 鍋爐或高溫槽的水位檢測 | 酸性、鹼性 | |
| 液體的水位檢測 | |||||
＊1. R型2線式保持器中附有電阻6.8kΩ。此外，61F型本體也請使用2線式。

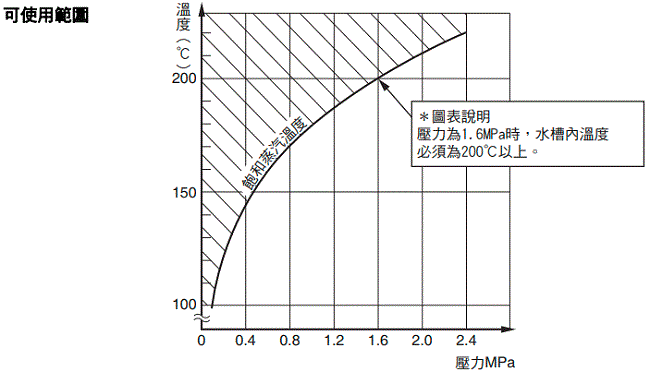

＊2. 於可使用範圍外使用時，可能會發生蒸汽外漏。請於產品的最大環境溫度、壓力範圍內，依照壓力-溫度上升曲線圖使用。
（單位：mm）

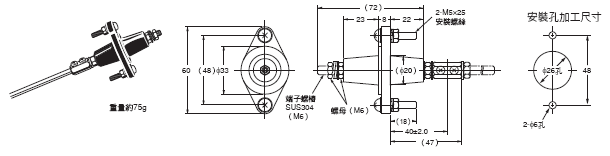

BF-1型

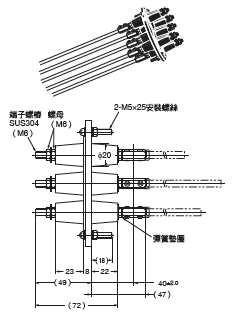

BF-3(R)型
BF-5(R)型

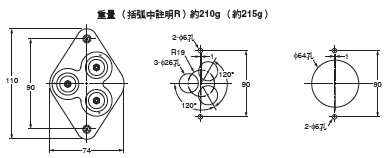

BF- 3(R)型

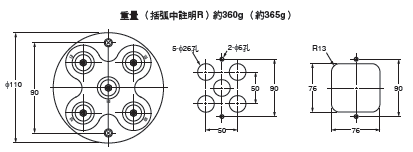

BF-5(R)型
BS-1(S)型

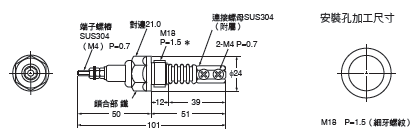

BS-1型
＊若無需密封槽內外部，亦可使用M18螺母F03-17型固定。
（請參閱型錄第1頁。）

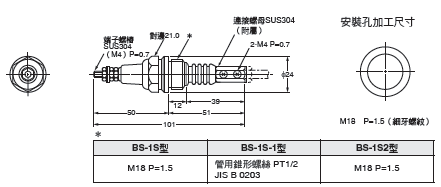

BS-1S型
BS-1S-1型
BS-1S2型

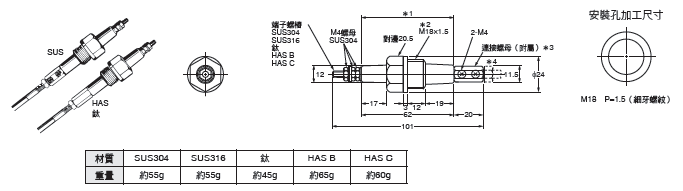

BS-1T型
＊1. 材質皆為氟樹脂。
＊2. 若無需密封槽內外部，亦可使用M18螺母F03-18型固定。
（請參閱型錄第1頁。）
＊3. 連接螺母的材質與BS-1T型的材質相同。但HAS B、C、鈦製連接螺母沒有圖中的「2-M4」螺絲和螺絲孔。
＊4. 虛線部為另售。
