E3T

E3T

產品特色
E3T系列加強版，安裝、設置更簡單！更隨心所欲！
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

產品系列增加對照型長距離2m類型(E3T-ST3[]型)

屬於M3安裝類型，設置非常容易(E3T-ST[][]M型、E3TFD[][]M型、E3T-SL[][]M型)

產品系列增加可單點安裝的小型圓柱類型(E3T-C[][][](S) 型)

追加紅外線類型 系列(E3T-[]T[][](M)F型)

M2安裝類型

感測器附有安裝時所需的螺絲組。

檢測方式 形狀 檢測距離 動作模式 型號
NPN輸出 PNP輸出
對照型*1
(投光器+受光器)
409_lu_1_1
 2m
(紅色光)
(可使用感度調整單元)		 入光時ON E3T-ST31 2M＊4 E3T-ST33 2M＊4
遮光時ON E3T-ST32 2M＊4 E3T-ST34 2M＊4
1m
(紅色光)
(可使用感度調整單元)		 入光時ON E3T-ST11 2M＊4 E3T-ST13 2M＊4
遮光時ON E3T-ST12 2M＊4 E3T-ST14 2M＊4
300mm
(紅色光)		 入光時ON E3T-ST21 2M E3T-ST23 2M
遮光時ON E3T-ST22 2M E3T-ST24 2M
2m
(紅外線)		 入光時ON E3T-ST31F 2M E3T-ST33F 2M
遮光時ON E3T-ST32F 2M E3T-ST34F 2M
1m
(紅外線)		 入光時ON E3T-ST11F 2M E3T-ST13F 2M
遮光時ON E3T-ST12F 2M E3T-ST14F 2M
300mm
(紅外線)		 入光時ON E3T-ST21F 2M E3T-ST23F 2M
遮光時ON E3T-ST22F 2M E3T-ST24F 2M
409_lu_1_2
 500mm
(紅色光)		 入光時ON E3T-FT11 2M＊4 E3T-FT13 2M＊4
遮光時ON E3T-FT12 2M＊4 E3T-FT14 2M＊4
300mm
(紅色光)		 入光時ON E3T-FT21 2M E3T-FT23 2M
遮光時ON E3T-FT22 2M E3T-FT24 2M
500mm
(紅外線)		 入光時ON E3T-FT11F 2M E3T-FT13F 2M
遮光時ON E3T-FT12F 2M E3T-FT14F 2M
300mm
(紅外線)		 入光時ON E3T-FT21F 2M E3T-FT23F 2M
遮光時ON E3T-FT22F 2M E3T-FT24F 2M

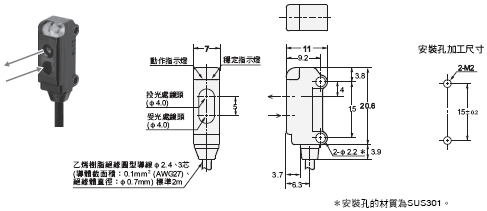

回歸反射型
409_lu_1_3
 附屬反射板
E39-R4使用時
200mm〔30mm〕＊2
(紅色光)

E39-R37-CA使用時
100mm〔10mm〕＊2
(紅色光)		 入光時ON E3T-SR41 2M＊3＊4 E3T-SR43 2M＊3＊4
遮光時ON E3T-SR42 2M＊3＊4 E3T-SR44 2M＊3＊4
擴散反射型
409_lu_1_4
 5 ～ 30mm
(紅色光)		 入光時ON E3T-FD11 2M＊4 E3T-FD13 2M＊4
遮光時ON E3T-FD12 2M＊4 E3T-FD14 2M＊4
限定反射型
409_lu_1_5
 5 ～ 15mm
(紅色光)		 入光時ON E3T-SL11 2M＊4 E3T-SL13 2M＊4
遮光時ON E3T-SL12 2M＊4 E3T-SL14 2M＊4
5 ～ 30mm
(紅色光)		 入光時ON E3T-SL21 2M＊4 E3T-SL23 2M＊4
遮光時ON E3T-SL22 2M＊4 E3T-SL24 2M＊4

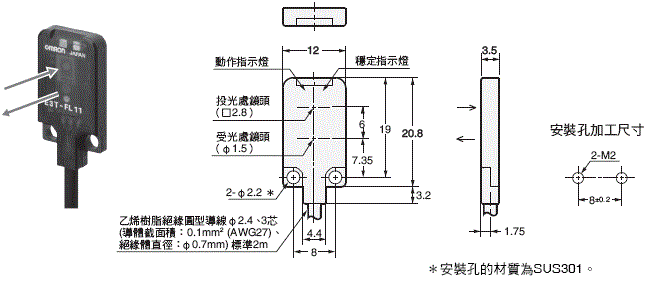

BGS反射型
409_lu_1_6
 1 ～ 15mm
(紅色光)		 入光時ON E3T-FL11 2M＊4 E3T-FL13 2M＊4
遮光時ON E3T-FL12 2M＊4 E3T-FL14 2M＊4
1 ～ 30mm
(紅色光)		 入光時ON E3T-FL21 2M＊4 E3T-FL23 2M＊4
遮光時ON E3T-FL22 2M＊4 E3T-FL24 2M＊4

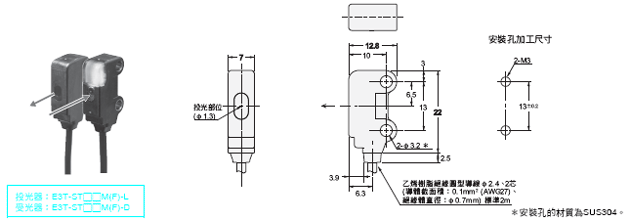

M3安裝類型

感測器不隨附安裝用螺絲組，需要時請另行訂購。

檢測方式 形狀 檢測距離 動作模式 型號
NPN輸出 PNP輸出
對照型＊1
(投光器+受光器)
409_lu_2_1
 1m
(紅色光)		 入光時ON E3T-ST11M 2M E3T-ST13M 2M
遮光時ON E3T-ST12M 2M E3T-ST14M 2M
300mm
(紅色光)		 入光時ON E3T-ST21M 2M E3T-ST23M 2M
遮光時ON E3T-ST22M 2M E3T-ST24M 2M
1m
(紅外光)		 入光時ON E3T-ST11MF 2M E3T-ST13MF 2M
遮光時ON E3T-ST12MF 2M E3T-ST14MF 2M
300mm
(紅外光)		 入光時ON E3T-ST21MF 2M E3T-ST23MF 2M
遮光時ON E3T-ST22MF 2M E3T-ST24MF 2M

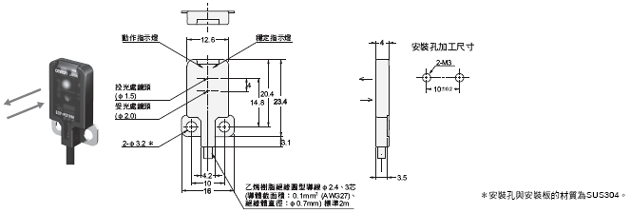

擴散反射型
409_lu_2_2
 5 ～ 30mm
(紅色光)		 入光時ON E3T-FD11M 2M E3T-FD13M 2M
遮光時ON E3T-FD12M 2M E3T-FD14M 2M
限定反射型
409_lu_2_3
 5 ～ 15mm
(紅色光)		 入光時ON E3T-SL11M 2M E3T-SL13M 2M
遮光時ON E3T-SL12M 2M E3T-SL14M 2M
5 ～ 30mm
(紅色光)		 入光時ON E3T-SL21M 2M E3T-SL23M 2M
遮光時ON E3T-SL22M 2M E3T-SL24M 2M

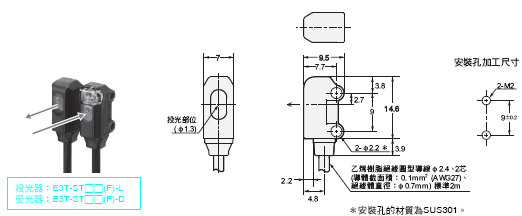

＊1. 表中所示的裝置型號末尾加上「-L」即為投光器型號。範例：E3T-ST11-L 2M型

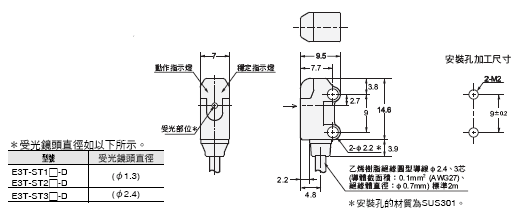

表中所示的裝置型號末尾加上「-D」即為受光器型號。範例：E3T-ST11-D 2M型
＊2. 請將感測器與反射板之間的距離設定為高於〔 〕內之數值。
＊3. 提供附有反射板E39-R37-CA型的類型，以及無反射板的類型。
附有E39-R37-CA型的類型：E3T-SR4[]-S型
無反射板的類型 ：E3T-SR4[]-C型
＊4. 另有耐繞曲導線（Robot Cord）類型。型號後面會加上-R。（例：E3T-ST11R 2M）
有關交期，請向經銷商洽詢。

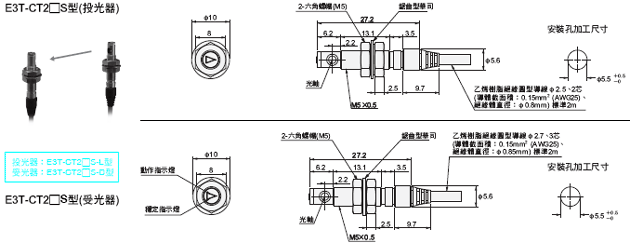

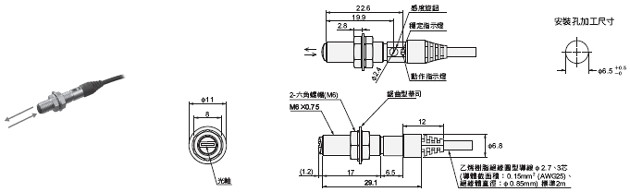

小型圓柱類型

感測器附有安裝時所需的螺絲組。
檢測方式 形狀 檢測距離 動作模式 型號
NPN輸出 PNP輸出
對照型
(投光器+受光器)
409_lu_3_1
 1m
(紅色光)		 入光時ON ― ―
遮光時ON E3T-CT12 2M E3T-CT14 2M
409_lu_3_2
 500mm
(紅色光)		 入光時ON ― ―
遮光時ON E3T-CT22S 2M E3T-CT24S 2M
擴散反射型
(附旋鈕)
409_lu_3_3
 3 ～ 50mm
(紅外線)		 入光時ON E3T-CD11 2M E3T-CD13 2M
遮光時ON ― ―

選購品(另售)

M2安裝類型專用 感測器不隨附附件，需要時請另行訂購。

名稱 適用感測器 型號 数量 備註
側視對照型專用狹縫板 φ0.5 E3T-ST3[][] E39-S63 2個
(φ0.5、
φ1mm共用、
投光/受光器各
1個)		 檢測距離200mm、最小檢測物體
(參考值) φ0.5mm
E3T-ST1[][] 檢測距離100mm、最小檢測物體
(參考值) φ0.5mm
E3T-ST2[][] 檢測距離30mm、最小檢測物體
(參考值) φ0.5mm
φ1 E3T-ST3[][] 檢測距離600mm、最小檢測物體
(參考值) φ1mm
E3T-ST1[][] 檢測距離300mm、最小檢測物體
(參考值) φ1mm
E3T-ST2[][] 檢測距離100mm、最小檢測物體
(參考值) φ1mm
平面對照型專用狹縫板 φ0.5 E3T-FT1[][] E39-S64 檢測距離50mm、最小檢測物體
(參考值) φ0.5mm
E3T-FT2[][] 檢測距離30mm、最小檢測物體
(參考值) φ0.5mm
φ1 E3T-FT1[][] 檢測距離100mm、最小檢測物體
(參考值) φ1mm
E3T-FT2[][] 檢測距離50mm、最小檢測物體
(參考值) φ1mm
側視對照型感度調整單元(紅色光類型專用) E3T-ST3[] E39-E10 1個 檢測距離(參考值) 1,200 ~ 1,800mm
E3T-ST1[] 檢測距離(參考值) 300 ~ 800mm

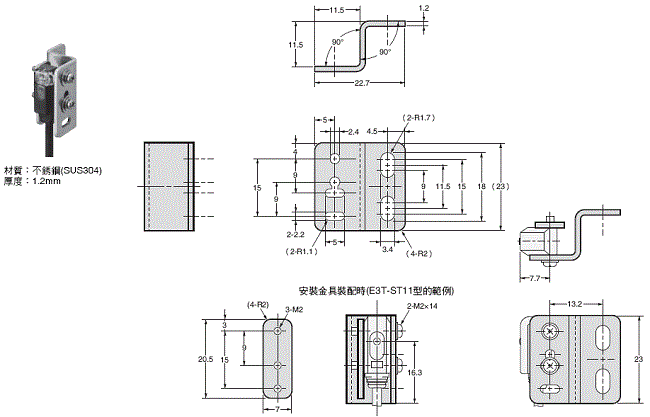

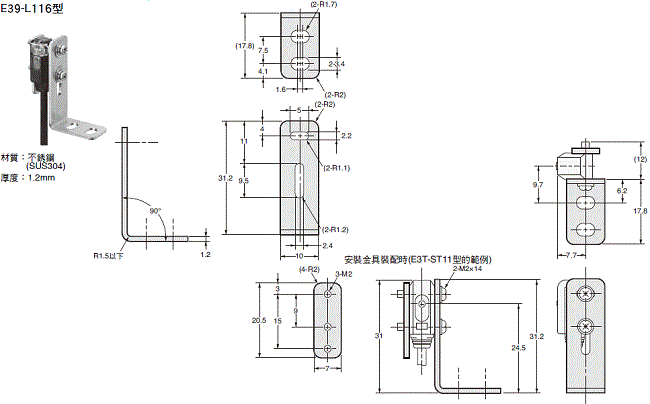

側視型專用安裝金具 ＊1 E3T-S[][][][] E39-L116 1個 附螺帽板

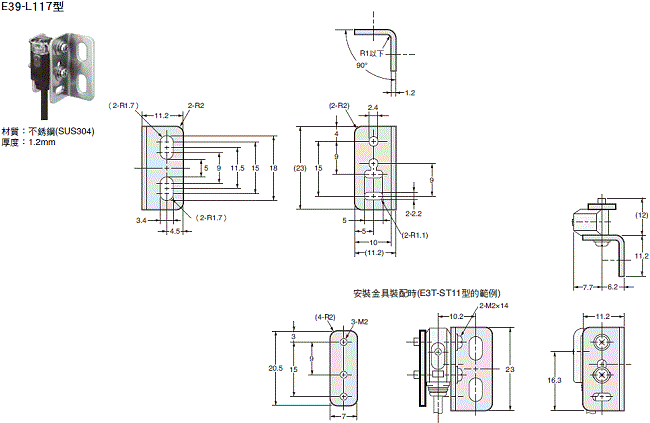

E39-L117
E39-L118

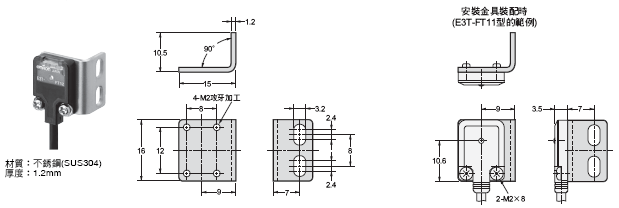

平面型專用安裝金具 ＊1 E3T-F[][][][] E39-L119 -

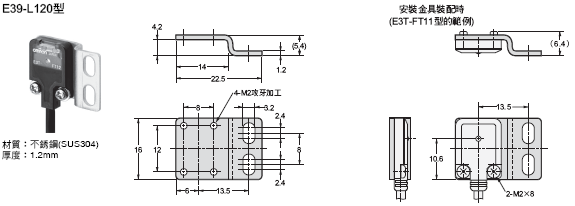

E39-L120
側視型專用螺絲組＊2 ＊3 E3T-S[][][][] E39-L164 各2個 材質： 鐵(與感測器附屬品為同類型)
內容： 螺絲組(M2 x 14)、六角螺帽
平面型專用螺絲組＊2 ＊3 E3T-F[][][][] E39-L165 材質： 鐵(與感測器附屬品為同類型)
內容： 螺絲組(M2 x 8)、六角螺帽
平面型專用SUS螺絲組 ＊2 E3T-F[][][][] E39-L172 2個 材質： SUS304
內容： 附六角孔螺栓(M2 x 6)
側視型專用SUS螺絲組 ＊2 E3T-S[][][][] E39-L173 各2個 材質： SUS304
內容： 附六角孔螺栓(M2 x 12)、六角螺帽、彈簧華司、平華司

＊1. 使用對照型(E3T-ST[][]型、E3T-FT[][]型)時，需訂購2個投光/受光器專用配件。
＊2. 使用對照型(E3T-ST[][]型、E3T-FT[][]型)時，需訂購2組投光/受光器專用配件。
安裝感測器專用的螺絲組。遺失等情況下請訂購。此外，請注意此非安裝裝置專用的安裝金具。
＊3. 附屬於感測器。

M3安裝類型專用 感測器不隨附附件，需要時請另行訂購。

名稱 適用感測器 型號 數量 備考
側視對照型專用狹縫板 φ0.5 E3T-ST1[]M[] E39-S76A 2個
(投光/受光器 各1個)		 檢測距離100mm、最小檢測物體
(參考值) φ0.5mm
E3T-ST2[]M[] 檢測距離30mm、最小檢測物體
(參考值) φ0.5mm
φ1 E3T-ST1[]M[] E39-S76B 檢測距離300mm、最小檢測物體
(參考值) φ1mm
E3T-ST2[]M[] 檢測距離100mm、最小檢測物體
(參考值) φ1mm

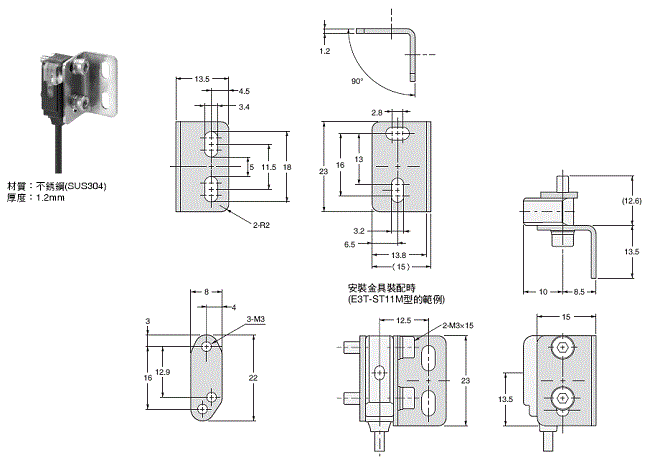

側視型專用安裝金具 ＊1 E3T-S[][][]M[] E39-L166 1個 附螺帽板

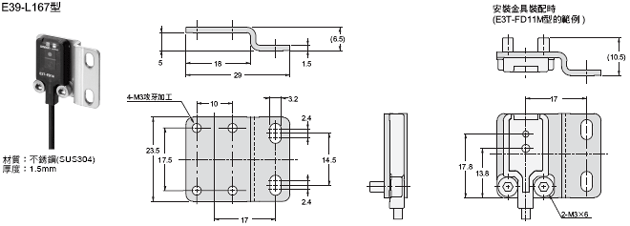

平面型專用安裝金具 E3T-FD[][]M E39-L167 -

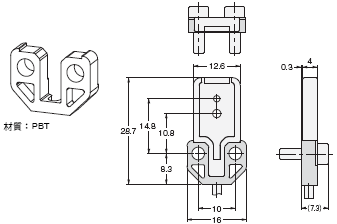

平面型背面安裝專用墊片 E3T-FD[][]M E39-L168 1個 使用於從背面安裝平面型 E3TFD
[][]M型時。
平面型專用SUS螺絲組 ＊2 E3T-FD[][]M E39-L170 2個 材質：SUS304
內容：附六角孔螺栓(M3 x 6)
側視型專用SUS螺絲組
＊2、3		 E3T-S[][][]M[] E39-L171 各2個 材質：SUS304
內容：附六角孔螺栓(M3 x 15)、
六角螺帽、彈簧華司、平華司

＊1. 使用對照型(E3T-ST[][]M[]型)時，需訂購2個投光/受光器專用配件。
＊2. 安裝感測器專用的螺絲組。遺失等情況下請訂購。此外，請注意此非安裝裝置專用的安裝金具。
＊3. 使用對照型(E3T-ST[][]M[]型)時，需訂購2組投光/受光器專用配件。

小型圓柱類型專用

名稱 適用感測器 型號 數量 備註
對照型專用SUS螺絲組*1 E3T-CT[][]
E3T-CT[][]S		 E39-M5 4個(六角螺帽)、
2個(鋸齒型華司)		 材質：SUS303
(與感測器附屬品為同類型)
擴散反射型專用SUS螺絲組 E3T-CD[][] E39-M6 2個(六角螺帽)、
1個(鋸齒型華司)		 材質：SUS303
(與感測器附屬品為同類型)
擴散反射型專用調整用起子 E3T-CD[][] E39-G17 1個 使用於調整感度旋鈕時。
附屬於E3T-CD[][]型

＊1. 提供於投光/受光器。安裝感測器專用的螺絲組。遺失等情況下請訂購。

共通

名稱 適用感測器 型號 數量 備註

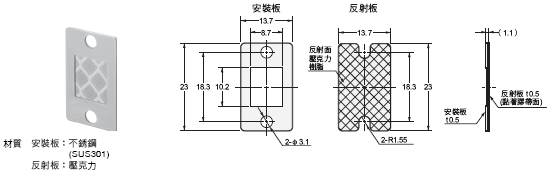

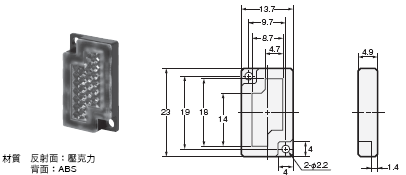

小型反射板
(回歸反射型專用)		 E3T-SR4[] E39-R4 1個 檢測距離200mm 〔30mm〕
＊1、最小檢測物體φ2mm、
附於E3T-SR4[]型
E3T-SR4[]-S E39-R37-CA ＊2 檢測距離100mm 〔10mm〕
＊1、最小檢測物體φ2mm、
附於E3T-SR4[]-S型

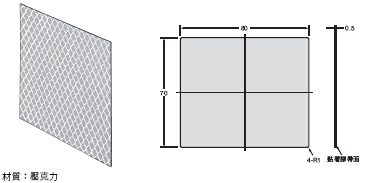

膠帶型反射板
(回歸反射型專用)		 E3T-SR4[]-C E39-RS1-CA ＊2 檢測距離100mm 〔10mm〕＊
1、最小檢測物體φ2mm、請配
合無反射板的E3T-SR4[]-C型使用。
E39-RS2-CA ＊2
E39-RS3-CA ＊2

＊1. 請將感測器與反射板之間的距離設定為高於〔 〕內之數值。
＊2. 請注意無法使用E39-R37型或膠帶型反射板E39-RS1/2/3型(無-CA)於E3T-SR4[]型。
此外，E39-[]-CA型為E3T-SR4[]型的專用反射板。不適用於其他感測器。

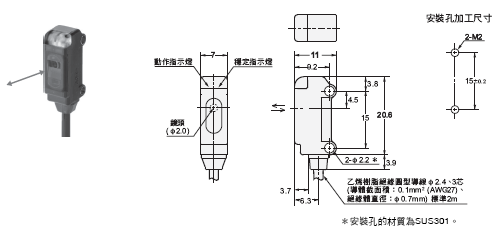

檢測方式 對照型
形狀 角型側視
409_sp_1_1
NPN
輸出		 入光時ON E3T-ST31 E3T-ST31F E3T-ST11
E3T-ST11M		 E3T-ST11F
E3T-ST11MF		 E3T-ST21
E3T-ST21M		 E3T-ST21F
E3T-ST21MF
遮光時ON E3T-ST32 E3T-ST32F E3T-ST12
E3T-ST12M		 E3T-ST12F
E3T-ST12MF		 E3T-ST22
E3T-ST22M		 E3T-ST22F
E3T-ST22MF
PNP
輸出		 入光時ON E3T-ST33 E3T-ST33F E3T-ST13
E3T-ST13M		 E3T-ST13F
E3T-ST13MF		 E3T-ST23
E3T-ST23M		 E3T-ST23F
E3T-ST23MF
遮光時ON E3T-ST34 E3T-ST34F E3T-ST14
E3T-ST14M		 E3T-ST14F
E3T-ST14MF		 E3T-ST24
E3T-ST24M		 E3T-ST24F
E3T-ST24MF
檢測距離 2m 1m 300mm
標準檢測物體 φ3mm以上不透明體 φ2mm以上不透明體
最小檢測物體
(參考值)		 φ3mm不透明體 φ2mm不透明體
應差(白紙) ―
白黑誤差 ―
指向角 投光器：2～20°、受光器：2～70°
光源(發光波長) 紅色光(650nm) 紅外線(860nm) 紅色光(650nm) 紅外線(860nm) 紅色光(650nm) 紅外線(860nm)
電源電壓 DC12 ~ 24V±10% 漣波(p-p) 10%以下
消耗電流 30mA以下(投光器10mA以下、受光器20mA以下)
控制輸出 負載電源電壓小於26.4VDC
負載電流小於50mA
(殘留電壓2V以下(負載電流10 ~ 50mA) 1V以下(負載電流小於10mA))
開路集極輸出型
指示燈 動作指示燈(橘色)、穩定指示燈(綠色)
保護迴路 電源.控制器輸出逆接保護
負載短路保護
應答時間 動作、復歸：各1ms以下
使用環境照度 白熾燈 5,000lx以下、太陽光 10,000lx以下
環境溫度範圍 動作時：-25～+55℃
保存時：-40～+70℃
(不可結冰、結露)
環境濕度範圍 動作時：35～85%RH
保存時：35～95%RH
(不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
震動(耐久性) 10～2,000Hz
重複振幅1.5mm或300m/s2
X、Y、Z各方向0.5h
衝擊(耐久性) 1,000m/s2
X、Y、Z各方向3次
保護構造 IEC60529 規格IP67
連接方式 出線型(標準導線長度2m)
重量(包裝狀態) 約40g

材

質

 外殼 PBT
顯示窗 變性聚芳基酸酯
鏡頭 變性聚芳基酸酯
六角螺帽 ―
齒型墊圈 ―
附屬品 ＊ 使用說明書、安裝專用螺絲組(側視型：M2 x 14、平面型：M2 x 8)、螺帽

檢測方式 對照型
形狀 角型平面
409_sp_1_2
NPN
輸出		 入光時ON E3T-FT11 E3T-FT11F E3T-FT21 E3T-FT21F
遮光時ON E3T-FT12 E3T-FT12F E3T-FT22 E3T-FT22F
PNP
輸出		 入光時ON E3T-FT13 E3T-FT13F E3T-FT23 E3T-FT23F
遮光時ON E3T-FT14 E3T-FT14F E3T-FT24 E3T-FT24F
檢測距離 500mm 300mm
標準檢測物體 φ1.3mm以上不透明體
最小檢測物體
(參考值)		 φ1.3mm不透明體
應差(白紙) ―
白黑誤差 ―
指向角 投光器：3～25°、受光器：3°以上
光源(發光波長) 紅色光(650nm) 紅外線(860nm) 紅色光(650nm) 紅外線(860nm)
電源電壓 DC12 ~ 24V±10% 漣波(p-p) 10%以下
消耗電流 30mA以下(投光器10mA以下、受光器20mA以下)
控制輸出 負載電源電壓小於26.4VDC
負載電流小於50mA
(殘留電壓2V以下(負載電流10 ~ 50mA) 1V以下(負載電流小於10mA))
開路集極輸出型
保護迴路 電源.控制器輸出逆接保護
負載短路保護
應答時間 動作、復歸：各1ms以下
使用環境照度 白熾燈 5,000lx以下、太陽光 10,000lx以下
環境溫度範圍 動作時：-25～+55℃
保存時：-40～+70℃
(不可結冰、結露)
環境濕度範圍 動作時：35～85%RH
保存時：35～95%RH
(不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
震動(耐久性) 10～2,000Hz
重複振幅1.5mm或300m/s2
X、Y、Z各方向0.5h
衝擊(耐久性) 1,000m/s2
X、Y、Z各方向3次
保護構造 IEC60529 規格IP67
連接方式 出線型(標準導線長度2m)
重量(包裝狀態) 約40g

材

質

 外殼 PBT
顯示窗 變性聚芳基酸酯
鏡頭 變性聚芳基酸酯
六角螺帽 ―
齒型墊圈 ―
附屬品 ＊ 使用說明書、安裝專用螺絲組(側視型：M2 x 14、平面型：M2 x 8)、螺帽

＊M3安裝類型(E3T-ST[][]M(F)型)只有使用說明書。若有需要請訂購安裝螺絲組。

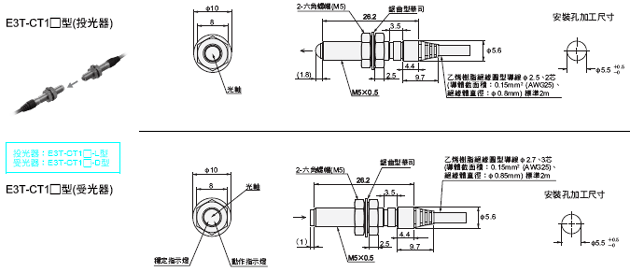

檢測方式 對照型 回歸反射型(無M.S.R.功能)
形狀 圓柱俯視
409_sp_1_3
 圓柱側視
409_sp_1_4
 角型側視
409_sp_1_5
NPN
輸出		 入光時ON ― ― E3T-SR41
遮光時ON E3T-CT12 E3T-CT22S E3T-SR42
PNP
輸出		 入光時ON ― ― E3T-SR43
遮光時ON E3T-CT14 E3T-CT24S E3T-SR44
檢測距離 1m 500mm 200mm〔30mm〕＊(E39-R4使用型)
100mm〔10mm〕＊(E39-R37-CA使用型)
標準檢測物體 φ4mm以上不透明體 φ5mm以上不透明體 φ27mm以上不透明體
最小檢測物體
(參考值)		 ― φ2mm(檢測距離100mm)
應差(白紙) ―
白黑誤差 ―
指向角 受光器：2° 受光器：10° 2～20°
光源(發光波長) 紅色光(630nm) 紅色光(625nm) 紅色光(650nm)
電源電壓 DC12～24V±10% 漣波(p-p)10%以下
消耗電流 30mA以下
(投光器15mA以下、受光器15mA以下)		 20mA以下
控制輸出 負載電源電壓小於30VDC
負載電流小於80mA
(殘留電壓小於1V)
開路集極輸出型		 負載電源電壓小於26.4VDC
負載電流小於50mA
(殘留電壓2V以下(負載電流10 ~ 50mA)
1V以下(負載電流小於10mA))
開路集極輸出型
指示燈 動作指示燈(橘色)、穩定指示燈(綠色)
保護迴路 電源反接保護
負載短路保護		 電源.控制器輸出逆接保護
負載短路保護
防止相互干擾功能
應答時間 動作、復歸：各0.5ms以下 動作、復歸：各1ms以下
使用環境照度 白熾燈 3,000lx以下 白熾燈 5,000lx以下、太陽光 10,000lx以下
環境溫度範圍 動作時：-25～+55℃
保存時：-30～+70℃
(不可結冰、結露)		 動作時：-25～+55℃
保存時：-40～+70℃
(不可結冰、結露)
環境濕度範圍 動作時、保存時：各35～85%RH
(不可結露)		 動作時：35～85%RH
保存時：35～95%RH
(不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC500V 50/60Hz 1min AC1,000V 50/60Hz 1min
震動(耐久性) 10～55Hz
重複振幅1.5mm
X、Y、Z各方向2h		 10～2,000Hz
重複振幅1.5mm或300m/s2
X、Y、Z各方向0.5h
衝擊(耐久性) 500m/s2
X、Y、Z各方向3次		 1,000m/s2
X、Y、Z各方向3次
保護構造 IEC60529 規格IP65 IEC60529 規格IP67
連接方式 出線型(標準導線長度2m)
重量(包裝狀態) 約60g 約20g

材

質

 外殼 SUS303 PBT
顯示窗 PSF樹脂 變性聚芳基酸酯
鏡頭 PSF樹脂 甲基丙烯樹脂
六角螺帽 SUS303 ―
齒型墊圈 SUS303 ―
附屬品 ＊ 使用說明書、六角螺帽、齒型墊圈

使用說明書、安裝專用螺絲組(M2 x 14)、螺帽、
E39-R4型(僅E3T-SR4[]型)、

E39-R37-CA型(僅E3T-SR4[]-S型)

＊請將感測器與反射板之間的距離設定為高於〔 〕內之數值。

檢測方式 擴散反射型 限定反射型 BGS反射型
形狀 角型平面
409_sp_1_6
 圓柱俯視
409_sp_1_7
 角型側視
409_sp_1_8
 角型平面
409_sp_1_9
NPN
輸出		 入光時ON E3T-FD11
E3T-FD11M		 E3T-CD11 E3T-SL11
E3T-SL11M		 E3T-SL21
E3T-SL21M		 E3T-FL11 E3T-FL21
遮光時ON E3T-FD12
E3T-FD12M		 ― E3T-SL12
E3T-SL12M		 E3T-SL22
E3T-SL22M		 E3T-FL12 E3T-FL22
PNP
輸出		 入光時ON E3T-FD13
E3T-FD13M		 E3T-CD13 E3T-SL13
E3T-SL13M		 E3T-SL23
E3T-SL23M		 E3T-FL13 E3T-FL23
遮光時ON E3T-FD14
E3T-FD14M		 ― E3T-SL14
E3T-SL14M		 E3T-SL24
E3T-SL24M		 E3T-FL14 E3T-FL24
檢測距離 5～30mm
(白紙50×50mm)		 3～50mm
(白紙 100×100mm)		 5～15mm
(白紙 50×50mm)		 5～30mm
(白紙 50×50mm)		 1～15mm
(白紙 50×50mm)		 1～30mm
(白紙 50×50mm)
標準檢測物體 ―

最小檢測物體

(參考值)

 φ0.15mm
(檢測距離10mm)		 ― φ0.15mm
(檢測距離10mm)		 φ0.15mm非光澤物體
(檢測距離10mm)
應差(白紙) 6mm以下 檢出距離の15%以下 2mm以下 6mm以下 0.5mm以下 2mm以下
白黑誤差 ― 15%以下
指向角 ―
光源(發光波長) 紅色光(650nm) 紅外線(870nm) 紅色光(650nm)
電源電壓 DC12～24V±10% 漣波(p-p)10%以下
消耗電流 20mA以下
控制輸出

負載電源電壓小於26.4VDC
負載電流小於50mA
(殘留電壓2V以下(負載電流10 ~ 50mA)

1V以下(負載電流小於10mA))
開路集極輸出型

 負載電源電壓小於30VDC
負載電流小於80mA
(殘留電壓小於1V)
開路集極輸出型

負載電源電壓小於26.4VDC
負載電流小於50mA
(殘留電壓2V以下(負載電流10 ~ 50mA)

1V以下(負載電流小於10mA))
開路集極輸出型
指示燈 動作指示燈(橘色)、穩定指示燈(綠色)
保護迴路 電源.控制器輸出逆接保護
負載短路保護
防止相互干擾功能		 電源反接保護
負載短路保護		 電源.控制器輸出逆接保護
負載短路保護
防止相互干擾功能
應答時間 動作、復歸：各1ms以下 動作、復歸：各0.5ms以下 動作、復歸：各1ms以下
使用環境照度

白白熾燈 5,000lx以下、

太陽光10,000lx以下

 白熾燈 3,000lx以下

白熾燈 5,000lx以下、

太陽光 10,000lx以下
環境溫度範圍 動作時：-25～+55℃
保存時：-40～+70℃
(不可結冰、結露)		 動作時：-25～+55℃
保存時：-30～+70℃
(不可結冰、結露)		 動作時：-25～+55℃
保存時：-40～+70℃
(不可結冰、結露)
環境濕度範圍 動作時：35～85%RH
保存時：35～95%RH
(不可結露)		 動作時、保存時：
各35～85%RH
(不可結露)		 動作時：35～85%RH
保存時：35～95%RH
(不可結露)
絕緣阻抗 20MΩ以上(DC500V)
耐電壓 AC1,000V 50/60Hz 1min AC500V 50/60Hz 1min AC1,000V 50/60Hz 1min
震動(耐久性) 10～2,000Hz
重複振幅1.5mm或300m/s2
X、Y、Z各方向0.5h		 10～55Hz
重複振幅1.5mm
X、Y、Z各方向2h		 10～2,000Hz
重複振幅1.5mm或300m/s2
X、Y、Z各方向0.5h
衝擊(耐久性) 1,000m/s2
X、Y、Z各方向3次		 500m/s2
X、Y、Z各方向3次		 1,000m/s2
X、Y、Z各方向3次
保護構造 IEC60529 規格IP67 IEC60529 規格IP65 IEC60529 規格IP67
連接方式 出線型(標準導線長度2m)
重量(包裝狀態) 約20g 約40g 約20g

材

質

 外殼 PBT SUS303 PBT
顯示窗 變性聚芳基酸酯 環氧樹脂 變性聚芳基酸酯
鏡頭 變性聚芳基酸酯 PSF樹脂 變性聚芳基酸酯
六角螺帽 ― SUS303 ―
齒型墊圈 ― SUS303 ―
附屬品 ＊

使用說明書、

安裝專用螺絲組

(M2 x 8)、螺帽＊

使用說明書、六角螺帽、

齒型墊圈、調整用起子

使用說明書、

安裝專用螺絲組

(M2 x 14)、螺帽＊

使用說明書、

安裝專用螺絲組

(M2 x 8)、螺帽

＊M3安裝類型(E3T-FD[][]M型、E3T-SL[][]M型)只有使用說明書。若有需要請訂購安裝螺絲組。

（單位：mm）

本體

M2安裝型

對照型(側視型)
E3T-ST1[](F)型(投光器)

E3T-ST2[](F)型(投光器)
E3T-ST3[](F)型(投光器)

409_dm_1

E3T-ST1[](F)型(受光器)

E3T-ST2[](F)型(受光器)
E3T-ST3[](F)型(受光器)
409_dm_2

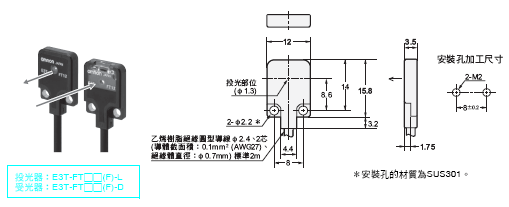

對照型(平面型)
E3T-FT1[](F)型(投光器)
E3T-FT2[](F)型(投光器)
409_dm_3

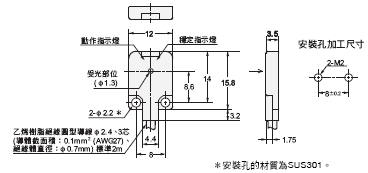

E3T-FT1[](F)型(受光器)
E3T-FT2[](F)型(受光器)
409_dm_4

回歸反射型(側視型)
E3T-SR4[]型
409_dm_5

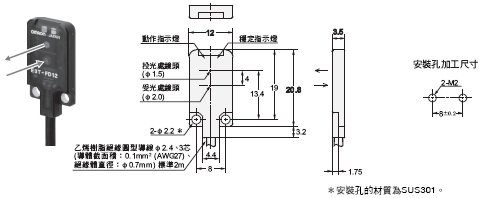

擴散反射型(平面型)
E3T-FD1[]型
409_dm_6

限定反射型(側視型)
E3T-SL1[]型
E3T-SL2[] 型
409_dm_7

BGS型(平面型)
E3T-FL1[] 型
E3T-FL2[] 型
409_dm_8

M3安裝型

對照型(側視型)

E3T-ST1[] M(F)型(投光器)

E3T-ST2[] M(F)型(投光器)

409_dm_9

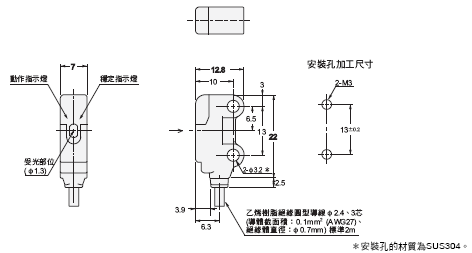

E3T-ST1[] M(F)型(受光器)

E3T-ST2[] M(F)型(受光器)

409_dm_10

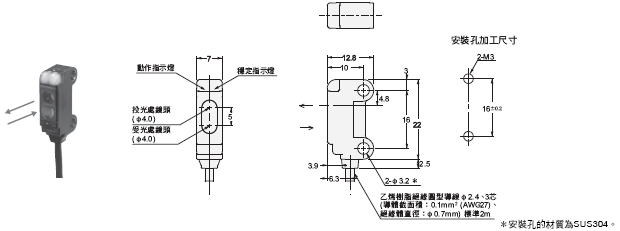

擴散反射型(平面型)

E3T-FD1[] M型

409_dm_11

限定反射型(側視型)
E3T-SL1[] M型
E3T-SL2[] M型
409_dm_12

小型圓柱類型

對照型(俯視型)

E3T-CT1 [] 型

409_dm_13

對照型(側視型)

E3T-CT2[] S型
409_dm_14

擴散反射型(俯視型)
E3T-CD1[] 型
409_dm_15

附屬品

反射板<附屬於E3T-SR4[]型>

E39-R4型

409_dm_16

反射板<附屬於E3T-SR4[] -S型>

E39-R37-CA型

409_dm_17

選購品(另售)

膠帶型反射板

E39-RS1-CA型

409_dm_18

E39-RS2-CA型

409_dm_19

E39-RS3-CA型

409_dm_20

狹縫板(對照型 E3T-ST[][] (F)型專用)

E39-S63型

409_dm_21

註. 安裝時請配合投光器/受光器來決定凹入部分的方向。

狹縫板(對照型 E3T-FT[][] (F)型專用)

E39-S64型

409_dm_22

φ0.5狹縫板(對照型 E3T-ST[][] M(F)型專用)

E39-S76A型

409_dm_23

φ1狹縫板(對照型 E3T-ST[][] M(F)型專用)

E39-S76B型

409_dm_24

感度調整單元(對照型 E3T-ST1[] /ST3[] 型專用)

E39-E10型

409_dm_25

安裝金具(M2安裝側視型專用)

E39-L116型

409_dm_26

安裝金具(M2安裝側視型專用)

E39-L117型

409_dm_27

安裝金具(M2安裝側視型專用)

E39-L118型

409_dm_28

安裝金具(M2安裝平面型專用)

E39-L119型

409_dm_29

安裝金具(M2安裝平面型專用)

E39-L120型

409_dm_30

安裝金具(M3安裝側視型專用)

E39-L166型

409_dm_31

安裝金具(M3安裝平面型專用)

E39-L167型

409_dm_32

安裝專用墊片(M3安裝平面型專用)

E39-L168型

409_dm_33

註. 使用於從背面安裝時。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
E3T 規格說明書 SCEA-156B-TW5-01
[13978KB] 		2020年7月17日
20200717
 E3T 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
E3T Data Sheet E407-E1-05
[6859KB] 		Apr 07, 2025
20250407
 E3T Data Sheet
E3T Catalog E408-E1-03
[2204KB] 		Apr 07, 2025
20250407
 E3T Catalog
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
