E3S-R

E3S-R

產品特色
最適合使用於玻璃晶圓等透明物體的檢測
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

玻璃晶圓･LCD玻璃基板檢測

本體

小型塑膠外殼類型

檢測
方式		 形狀 連接
方式		 檢測距離 型號 推薦用途 ＊2、＊3
板狀物體 圓筒物體
NPN輸出 PNP輸出 玻璃晶圓
LCD玻璃基板
檢測		 保特瓶
透明瓶檢測
回歸
反射型		 水平型
1157_lu_1_1
 出線型
(2m)		 300mm ＊1
〔100mm〕
(紅外線)		 E3S-R12 2M ―― ◎ ◎
1m ＊1
〔100mm〕
(紅色光)		 E3S-R11 2M E3S-R31 2M ◎ ――
接頭型
(M12)		 300mm ＊1
〔100mm〕
(紅外線)		 E3S-R17 ―― ◎ ◎
1m ＊1
〔100mm〕
(紅色光)		 E3S-R16 E3S-R36 ◎ ――
垂直型
1157_lu_1_2
 出線型
(2m)		 300mm ＊1
〔100mm〕
(紅外線)		 E3S-R62 2M ―― ◎ ◎
1m ＊1
〔100mm〕
(紅色光)		 E3S-R61 2M E3S-R81 2M ◎ ――
接頭型
(M12)		 300mm ＊1
〔100mm〕
(紅外線)		 E3S-R67 ―― ◎ ◎
1m ＊1
〔100mm〕
(紅色光)		 E3S-R66 E3S-R86 ◎ ――

＊1. 請將感測器與反射板之間的距離設定為高於［ ］內之數值。
＊2. 表格中的記號◎： 代表最適用。
＊3. 依據不同的玻璃晶圓材質或保特瓶形狀，有可能無法做穩定的檢測。請務必做使用工件的檢測確認。

金屬外殼類型

檢測
方式		 形狀 連接方式 檢測距離 型號 推薦用途 ＊1、＊2
板狀物體 圓筒物體
玻璃晶圓
LCD玻璃基板檢測		 保特瓶透明瓶檢測
回歸
反射型		 水平型
1157_lu_2_1
 出線型 300mm
(紅外線)		 E3S-RS30E4 2M ―― ◎
1m
(紅外線)		 E3S-R1E4 2M ―― ○
垂直型
1157_lu_2_2
 300mm
(紅外線)		 E3S-RS30E42 2M ―― ◎
1m
(紅外線)		 E3S-R1E42 2M ―― ○

＊1. 表格中的記號各代表◎：最適用、○：適用。
＊2. 視不同的玻璃晶圓材質或保特瓶形狀而定，可能會有無法穩定進行檢測的情形。
請務必速行工件的檢測確認。

選購品(另售)

感度調整用旋鈕/起子

名稱 型號 數量 備註
感度調整用旋鈕 E39-G1 1個 附屬於E3S-RS30E4[]型、E3S-R1E4[]型。
感度調整用起子 E39-G2 1個 附屬於E3S-R1[]型、E3S-R3[]型、E3S-R6[]型、E3S-R8[]型。

反射板

名稱 檢測距離 型號 數量 備註
反射板 參照「額定/性能」 E39-R1 1個 本品已附於產品包裝中。

註. 詳細說明載於「反射板一覽表」→E39-L/F39-L/E39-S/E39-R型

安裝金具/其他

形狀 型號 數量 備註
1157_lu_5_1
 E39-L69 1個 附屬於E3S-R1[]型、E3S-R3[]型。
1157_lu_5_2
 E39-L70 1個 附屬於E3S-R6[]型、E3S-R8[]型。
1157_lu_5_3
 E39-L6 1個 附屬於E3S-RS30E4[]型、E3S-R1E4[]型。
1157_lu_5_4
 E39-L2 1個 可使用於E3S-RS30E4[]型、E3S-R1E4[]型。
1157_lu_5_5
 E39-L97 1個 〈水平型專用保護罩金具〉
可使用於小型金屬外殼類型。
→E39-L[]型
1157_lu_5_6
 E39-L98 1個 〈垂直型專用保護罩金具〉
可使用於小型金屬外殼類型。
→E39-L[]型
1157_lu_5_7
 E39-L60 1個 〈密合安裝板〉
附屬於E3S-R[]6型、E3S-R[]7型。

註1. 使用對照型時，需訂購2個投光/受光器專用配件。
2. 詳細說明載於「安裝金具一覽表」→E39-L/F39-L/E39-S/E39-R型

感測器I/O接頭(M12)

導線規格 形狀 導線種類 型號
標準導線 直線形
1157_lu_6_1
 2m 3線式 XS2F-D421-DC0-F
5m XS2F-D421-GC0-F
L形
1157_lu_6_2
 2m XS2F-D422-DC0-F
5m XS2F-D422-GC0-F

註. 如欲進一步瞭解可動(耐繞曲型)導線型之詳細資訊，請參閱→ 「感測器I/O接頭/感測控制器」

檢測方式 回歸反射型 回歸反射型(附M.S.R.功能)＊1 回歸反射型
型號 NPN輸出 E3S-R12、R62、R17、R67 E3S-R11、R16、R61、R66 E3S-RS30E4、RS30E42 E3S-R1E4、R1E42
PNP輸出 ── E3S-R31、R36、 R81、R86 ── ──
檢測距離 300mm ［100mm］＊2
(使用E39-R1型時)		 1m ［100mm］＊2
(使用E39-R1型時)		 300mm
(使用E39-R1型時)		 1m
(使用E39-R1型時)
標準檢測物體 φ75mm以上不透明體
LCD玻璃基板
(厚度：0.7mm)
玻璃管(φ10、厚度：
1mm、長度：30mm)		 φ75mm以上不透明體
LCD玻璃基板
(厚度：0.7mm)		 φ75mm以上不透明體
玻璃管(φ10、厚度：1mm、長度：30mm)
指向角 3 ~ 10° ──
光源(發光波長) 紅外線發光二極體(850nm) 紅色發光二極體(660nm) 紅外線發光二極體(950nm)
電源電壓 DC10 ~ 30V ［也包含鏈波(p-p) 10%］ DC12 ~ 24V±10% 鏈波(p-p) 10%以下
消耗電流 30mA以下 40mA以下
控制輸出 負載電源電壓DC30V以下、
負載電流100mA以下(殘留電壓1V以下)
開路集極輸出型
入光時ON/遮光時ON 切換開關		 負載電源電壓DC24V以下、
負載電流80mA以下(殘留電壓2V以下)
NPN電壓輸出型
入光時ON/遮光時ON 導線連接切換
保護迴路 電源反接保護、輸出短路保護、防止相互干擾功能
應答時間 動作、復歸：各1ms以下
感度調整 2迴轉式旋鈕 單迴轉式旋鈕
使用環境照度 受光面照度 白熾燈：5,000lx以下、
太陽光：10,000lx以下		 受光面照度 白熾燈：3,000lx以下、
太陽光：10,000lx以下
環境溫度範圍 動作時：0 ~ +40℃、保存時：-40 ~ +70℃ (不可結冰結露) 動作時：-25 ~ +55℃
保存時：-40 ~ +70℃
(不可結冰結露)
環境濕度範圍 動作時：35 ~ 85%RH、保存時：35 ~ 95%RH (不可結露)
絕緣阻抗 20MΩ min. (at 500 VDC)
耐電壓 AC1,000V 50/60Hz 1min
震動(耐久性) 10 ~ 55Hz 重複振幅1.5mm X、Y、Z各方向 2h
衝擊(耐久性) 500m/s2 X、Y、Z各方向 3次
保護構造 IEC規格 IP67
連接方式 出線型(標準導線長度2m) / 接頭型
重量(包裝狀態) 約110g (出線型)
約60g (接頭型)		 約190g (出線型)
材質 外殼 PBT 鋅鑄造
鏡頭區 變性聚芳基酸酯 聚碳酸酯
安裝金具 不銹鋼(SUS304) 鐵
附屬品 安裝金具(附螺絲)、感度調整用起子、使用說明書、反射板 安裝金具(附螺絲)、感度調整用起子、
感度調整用旋鈕、使用說明書、反射板

＊1. 詳情請參閱「技術指南(技術篇)」中「M.S.R.功能」該章節之相關說明。→光電感測器 技術指南 技術篇
＊2. 請將感測器與反射板之間的距離設定為高於［ ］內之數值。

（單位：mm）

未指定尺寸公差：公差等級 IT16

本體

小型塑膠外殼類型(水平型)

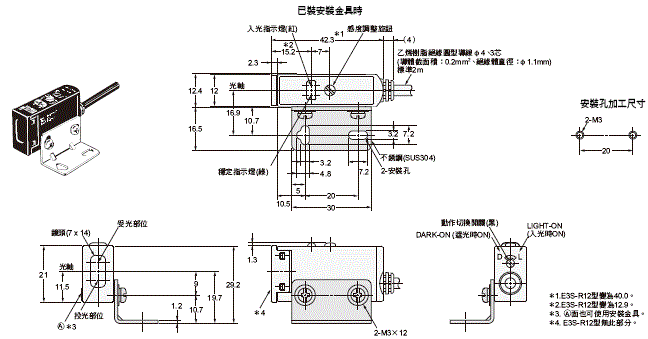

出線型
E3S-R11型、E3S-R12型
E3S-R31型

1157_dm_1

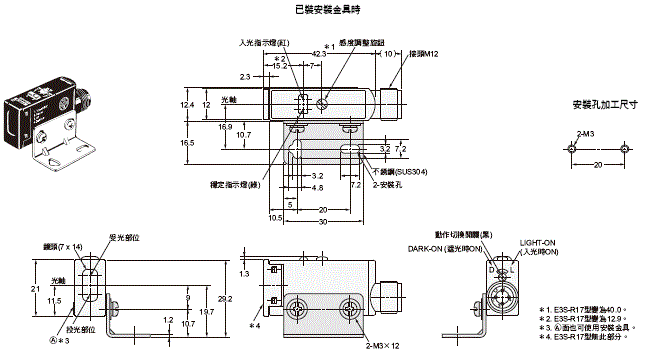

接頭型
E3S-R16型、E3S-R17型
E3S-R36型

1157_dm_2

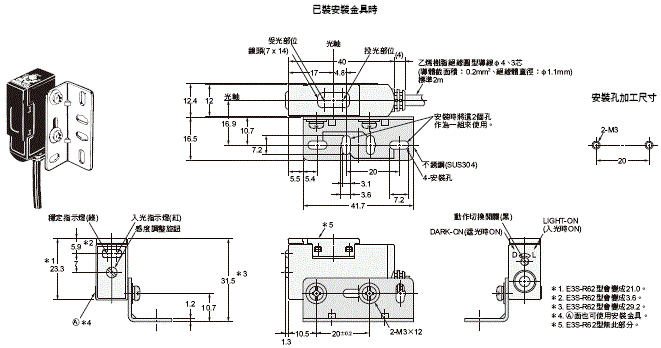

小型塑膠外殼類型(垂直型)

出線型
E3S-R61型、E3S-R62型
E3S-R81型
1157_dm_3

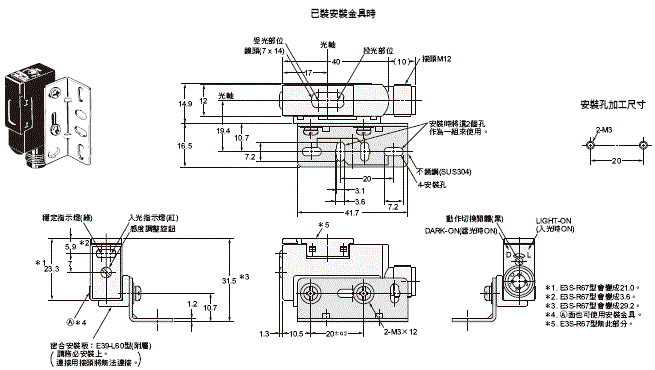

接頭型
E3S-R66型、E3S-R67型
E3S-R86型

1157_dm_4

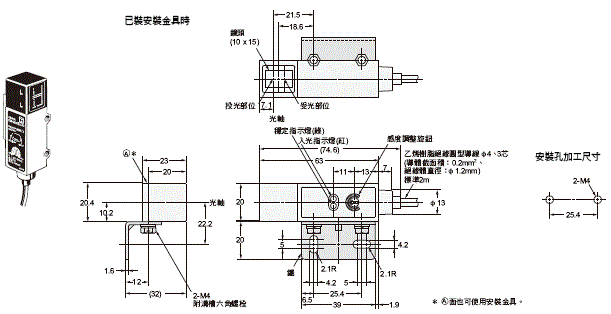

金屬外殼類型(水平型)

E3S-RS30E4型
E3S-R1E4型

1157_dm_5

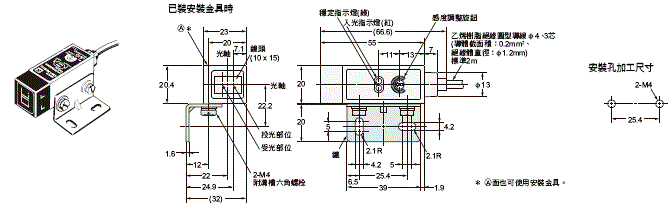

金屬外殼類型(立式)

E3S-RS30E42型
E3S-R1E42型

1157_dm_6

選購品(另售)

關於感度調整用反射板請參照 →E39-L/F39-L/E39-S/E39-R型
關於反射板請參照 →E39-L/F39-L/E39-S/E39-R型
關於安裝金具請參照 →E39-L/F39-L/E39-S/E39-R型
關於密合安裝板請參照 →E39-L/F39-L/E39-S/E39-R型
關於感測器I/O接頭 請參照→ 「感測器I/O接頭/感測控制器」
