| 形狀 | 檢測距離 | 輸出型態 | 型號 | ||
|---|---|---|---|---|---|
| 動作模式 | |||||
| NO | NC | ||||
隔離
 |
M12 | 2mm | 直流2線式 | E2EZ-X2D1-N 2M | E2EZ-X2D2-N 2M |
| M18 | 4mm | 直流3線式 NPN | E2EZ-X4C1 2M | ─ | |
| 直流3線式PNP | E2EZ-X4B1 2M | ─ | |||
| 直流2線式 | E2EZ-X4D1-N 2M | E2EZ-X4D2-N 2M | |||
| M30 | 8mm | 直流3線式 NPN | E2EZ-X8C1 2M | ─ | |
| 直流3線式PNP | E2EZ-X8B1 2M | ─ | |||
| 直流2線式 | E2EZ-X8D1-N 2M | E2EZ-X8D2-N 2M | |||
E2EZ
產品特色
防止金屬屑附著而引起誤動作的近接感測器
即使鋁、鑄鐵等切屑附著，亦可專於檢測體的檢測而 不產生誤動作
亦備有Smartclick接頭中繼型
本體
出線型
Smartclick接頭中繼型（M12）
| 形状 | 檢測距離 | 輸出型態 | 型號 | ||
|---|---|---|---|---|---|
| 動作模式 | |||||
| NO | NC | ||||
|
隔離
 |
M12 | 2mm | 直流2線式③-④接腳配置 | E2EZ-X2D1-M1TJ 0.3M | - |
| 直流2線式①-④接腳配置 | E2EZ-X2D1-M1TGJ 0.3M | - | |||
| M18 | 4mm | 直流2線式③-④接腳配置 | E2EZ-X4D1-M1TJ 0.3M | - | |
| 直流2線式①-④接腳配置 | E2EZ-X4D1-M1TGJ 0.3M | - | |||
| M30 | 8mm | 直流2線式③-④接腳配置 | E2EZ-X8D1-M1TJ 0.3M | - | |
| 直流2線式①-④接腳配置 | E2EZ-X8D1-M1TGJ 0.3M | - | |||
接頭中繼型（M12）
tr>
| 形状 | 檢測距離 | 輸出型態 | 型號 | ||
|---|---|---|---|---|---|
| 動作模式 | |||||
| NO | NC | ||||
隔離
 |
M12 | 2mm | 直流2線式③-④接腳配置 | E2EZ-X2D1-M1J 0.3M | - |
| 直流2線式①-④接腳配置 | E2EZ-X2D1-M1GJ 0.3M | - | |||
| M18 | 4mm | 直流2線式③-④接腳配置 | E2EZ-X4D1-M1J 0.3M | - | |
| 直流2線式①-④接腳配置 | E2EZ-X4D1-M1GJ 0.3M | - | |||
| 直流3線式PNP | E2EZ-X4B1-M1J 0.3M | - | |||
| M30 | 8mm | 直流2線式③-④接腳配置 | E2EZ-X8D1-M1J 0.3M | - | |
| 直流2線式①-④接腳配置 | E2EZ-X8D1-M1GJ 0.3M | - | |||
| 直流3線式PNP | E2EZ-X8B1-M1J 0.3M | - | |||
選購品（另售）
感測器I/O接頭（M12、單側接頭）
（必須使用接頭中繼型）未附於感測器，請務必訂購。
| 形狀 | 導線長度 | 感測器I/O接頭型號 | 適用近接感測器型號 |
|---|---|---|---|
直線型
 |
2m | XS2F-D421-DD0 | E2EZ-X[]D1-M1J |
| 5m | XS2F-D421-GD0 | ||
Ｌ型
 |
2m | XS2F-D422-DD0 | |
| 5m | XS2F-D422-GD0 | ||
直線型
 |
2m | XS2F-D421-DA0-F | E2EZ-X[]D1-M1GJ |
| 5m | XS2F-D421-GA0-F | ||
Ｌ型
 |
2m | XS2F-D422-DA0-F | |
| 5m | XS2F-D422-GA0-F | ||
| 直線型
|
2m | XS2F-D421-DC0-F | E2EZ-X[]B1-M1GJ |
| 5m | XS2F-D421-GC0-F | ||
| Ｌ型
|
2m | XS2F-D422-DC0-F | |
| 5m | XS2F-D422-GC0-F | ||
| Smartclick接頭 直線型  |
2m | XS5F-D421-D80-F | E2EZ-X[]D1-M1TJ E2EZ-X[]D1-M1TGJ |
| 5m | XS5F-D421-G80-F |
安裝金具
保護蓋
防濺鍍附著用保護蓋
詳細內容請參閱➜Y92[]型
| 型號 | E2EZ-X2D[]-N E2EZ-X2D[]-M1J E2EZ-X2D[]-M1GJ |
E2EZ-X4D[]-N E2EZ-X4D[]-M1J E2EZ-X4D[]-M1GJ |
E2EZ-X8D[]-N E2EZ-X8D[]-M1J E2EZ-X8D[]-M1GJ |
|
|---|---|---|---|---|
| 檢測距離 | 2mm±10% | 4mm±10% | 8mm±10% | |
| 設定距離 ＊1 | 0～1.6mm | 0～3.2mm | 0～6.4mm | |
| 應差 | 檢測距離的20%以下 | |||
| 可檢測物體 | 磁性金屬(非磁性金屬會降低檢測距離。請參閱「特性資料」➜第 4 頁) | |||
| 標準檢測物體 | 鐵12×12×1mm | 鐵30×30×1mm | 鐵54×54×1mm | |
| 應答頻率 ＊2 | 200Hz | 100Hz | 30Hz | |
| 電源電壓 (操作電壓範圍) |
DC12～24V 漣波(p-p) 10%以下(DC10～30V) | |||
| 消耗電流 | - | |||
| 漏電流 | 0.8mA以下 | |||
| 控制 輸出 |
開關容量 | 3～100mA以下 | ||
| 殘留電壓 | 3V以下(負載電流100mA、導線長度2m時) | |||
| 指示燈 | D1型：動作指示燈(紅色)、設定指示燈(綠色) D2型：動作指示燈(紅色) |
|||
| 動作模式 (檢測物體接近時)) |
D1型：NO、D2型：NC 詳情請參閱「輸入輸出段回路圖」的時序圖➜第 5 頁 |
|||
| 保護回路 | 負載短路保護、突波吸收 | |||
| 環境溫度範圍 | 動作時、保存時：各0～+50℃ (不可凍結、凝結) | |||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可凝結) | |||
| 溫度的影響 | 在0～+50℃ 溫度範圍內，當+23℃ 時，檢測距離的±20%以下 | |||
| 電壓的影響 | 在額定電源電壓±10%範圍內額定電源電壓時，檢測距離的±2.5%以下 | |||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC)所有充電部與外殼間 | |||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | |||
| 振動(耐久性) | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | |||
| 衝擊(耐久性) | 1,000m/s2 X、Y、Z各方向 10次 | |||
| 保護構造 | IEC標準 IP67、自社耐油規範 | |||
| 連接方式 | 出線型(標準導線長度2m)、接頭中繼型 | |||
| 質量 (包裝狀態) |
E2EZ-X2D[]-N 約70g E2EZ-X2D[]-M1J 約40g E2EZ-X2D[]-M1GJ 約40g |
E2EZ-X4D[]-N 約160g E2EZ-X4D[]-M1J 約90g E2EZ-X4D[]-M1GJ 約90g |
E2EZ-X8D[]-N 約220g E2EZ-X8D[]-M1J 約160g E2EZ-X8D[]-M1GJ 約160g |
|
| 材質 | 外殼 | 鍍鎳黃銅 | ||
| 檢測面 | PBT | |||
| 緊固螺帽 | 鍍鋅鐵 | |||
| 鋸齒型墊圈 | 鍍鋅鐵 | |||
| 附屬品 | 使用說明書 | |||
| 型號 | E2EZ-X4C1 E2EZ-X4B1 E2EZ-X4B1-M1J |
E2EZ-X8C1 E2EZ-X8B1 E2EZ-X8B1-M1J |
|
|---|---|---|---|
| 檢測距離 | 4mm±10% | 8mm±10% | |
| 設定距離 ＊1 | 0～3.2mm | 0～6.4mm | |
| 應差 | 検出距離の20%以下 | ||
| 可檢測物體 | 磁性金属(非磁性金属は検出距離が低下します。カタログの「特性データ」参照) | ||
| 標準檢測物體 | 鐵30×30×1mm | 鐵54×54×1mm | |
| 應答頻率 ＊2 | 12Hz | 8Hz | |
| 電源電壓 (操作電壓範圍) |
DC12～24V漣波（p-p） 10％以下 （DC10～30V） |
||
| 消耗電流 | 15mA以下 | ||
| 漏電流 | ─ | ||
| 控制 輸出 |
開關容量 | NPN開路集極輸出/PNP開路集極輸出 DC12V時 100mA以下（DC30V以下） DC24V時 200mA以下（DC30V以下） |
|
| 殘留電壓 | 2V以下（負載電流200mA、導線長度2m時） | ||
| 指示燈 | 檢測指示燈（紅色） | ||
| 動作模式 (檢測物體接近時)) |
NO 詳情請參閱規格說明書「輸入輸出段回路圖」的時序圖 |
||
| 保護回路 | 負載短路保護、逆接保護、突波吸收 | ||
| 環境溫度範圍 | 動作時、保存時：各0～+50℃ (不可凍結、凝結) | ||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可凝結) | ||
| 溫度的影響 | 在0～+50℃ 溫度範圍內，當+23℃ 時，檢測距離的±20%以下 | ||
| 電壓的影響 | 在額定電源電壓±10%範圍內額定電源電壓時，檢測距離的±2.5%以下 | ||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC)所有充電部與外殼間 | ||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||
| 振動(耐久性) | 10～55Hz 複振幅1.5mm X、Y、Z各方向 2h | ||
| 衝擊(耐久性) | 1,000m/s2 X、Y、Z各方向 10次 | ||
| 保護構造 | IEC標準 IP67、自社耐油規範 | ||
| 連接方式 | 出線型(標準導線長度2m)、接頭中繼型 | ||
| 質量 (包裝狀態) |
約170g | 約270g | |
| 材質 | 外殼 | 鍍鎳黃銅 | |
| 檢測面 | 耐熱ABS | ||
| 緊固螺帽 | 鍍鋅鐵 | ||
| 鋸齒型墊圈 | 鍍鋅鐵 | ||
| 附屬品 | 使用說明書 | ||
＊1. 請在綠色指示燈亮燈的範圍內使用。
＊2. 應答頻率為平均值。檢測條件：以標準檢測物體為準，與檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
（單位：mm）
無指定尺寸公差：公差等級 IT16

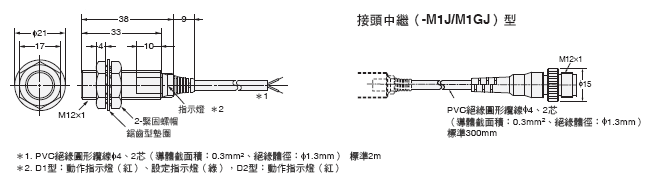

E2EZ-X2D[]-N型

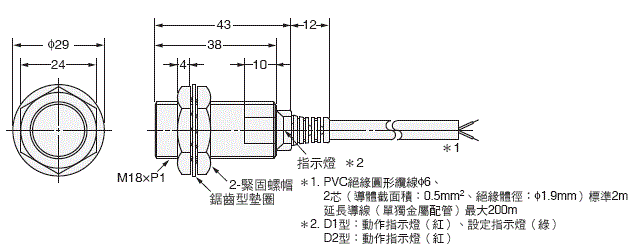

E2EZ-X4D[]-N型

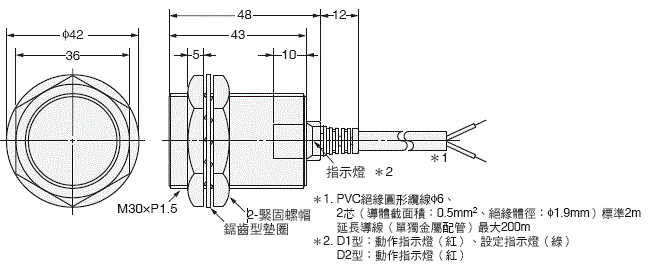

E2EZ-X8D[]-N型

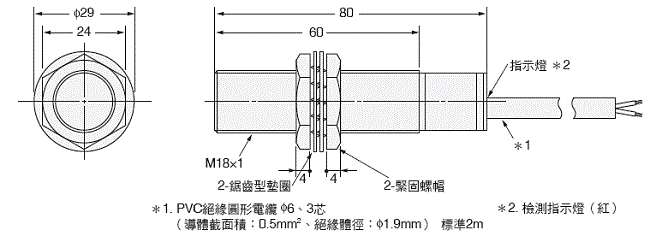

E2EZ-X4C1型
E2EZ-X4B1型

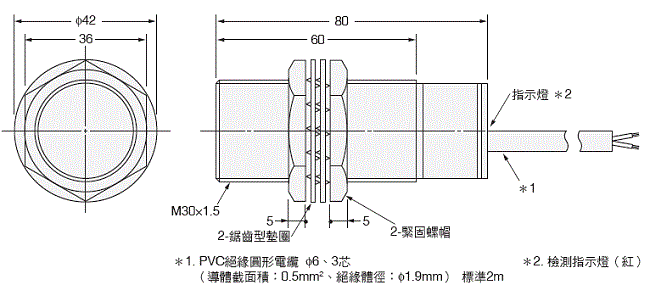

E2EZ-X8C1型
E2EZ-X8B1型

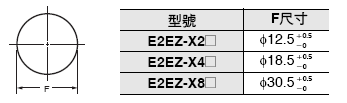

安裝孔加工尺寸

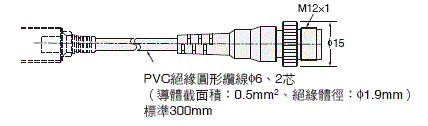

接頭中繼（-M1J/M1GJ）型
