另備有適合焊接工序的防濺鍍強化產品！
E2EC-M / -Q

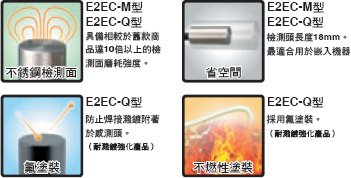

產品特色
採用不銹鋼檢測面， 強化檢測頭的堅固性
採用不銹鋼檢測面， 強化檢測頭的堅固性
本體
| 形狀 | 檢測距離 | 輸出型態 | 型號 | |
|---|---|---|---|---|
| 動作模式NO | ||||
|
隔離
安裝於鐵材時 |
φ8 | 2mm | 直流3線式(PNP) | E2EC-MC2B1 2M |
| 直流2線式(有極性) | E2EC-MC2D1 2M | |||
| 直流2線式(無極性)③-④接腳配置 | E2EC-QC2D1-M1GJ-T 0.3M | |||
選購品（另售）
感測器I/O接頭一覽（M12、單邊接頭）（必須為接頭中繼型）未附於感測器，請務必訂購。
| 形狀 | 纜線長度 | 感測器I/O接頭型號 | 適用近接感測器型號 | |
|---|---|---|---|---|
| 直線型 |
 |
2m | XS2F-D421-DD0 | E2EC-QC2D1-M1GJ-T |
| 5m | XS2F-D421-GD0 | |||
| L型 |
 |
2m | XS2F-D422-DD0 | |
| 5m | XS2F-D422-GD0 | |||
| 類型 | 直流3線式 PNP | 直流2線式 | 直流2線式(無極性)(防濺鍍型) | ||
|---|---|---|---|---|---|
| 尺寸 | φ8(感測頭) | ||||
| 隔離 | 隔離 | ||||
| 型號 | E2EC-MC2B1 | E2EC-MC2D1 | E2EC-QC2D1-M1GJ-T | ||
| 檢測距離 | 2mm±15% | 2mm±10% | |||
| 設定距離 | 0～1.2mm | 0～1.4mm | |||
| 應差 | 檢測距離的15%以下 | ||||
| 可檢測物體 | 磁性金屬(非磁性金屬會降低檢測距離。請參閱「特性資料」) | ||||
| 標準檢測物體 | 鐵8×8×1mm | ||||
| 應答頻率 | 100Hz | ||||
| 電源電壓(操作電壓範圍) | DC12～24V漣波(p-p)10%以下(DC10～30V) | ||||
| 消耗電流 | 10mA以下 | - | |||
| 漏電流 | - | 0.8mA以下 | |||
| 控制輸出 | 開關容量 | 100mA以下 | 3～50mA | ||
| 殘留電壓 | 2V以下(負載電流100mA、纜線長度2m時) | 3V以下(負載電流50mA、纜線長度2m時) | 5V以下(負載電流50mA、纜線長度2m時) | ||
| 指示燈 | 動作指示燈(黃色LED) | 動作指示燈(紅色LED)、設定動作指示燈(綠色LED) | |||
| 動作模式(檢測物體接近時) | NO (常開)詳情請參閱DM內「輸入輸出部回路圖」的時序圖 | ||||
| 保護回路 | 電源逆接保護、突波吸收 負載短路保護、輸出逆接保護 |
突波吸收、負載短路保護 | |||
| 環境溫度範圍 | 動作時、保存時：各-25～+70℃(不可結冰、結露) | ||||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH(不可結露) | ||||
| 溫度的影響 | 在-25～+70℃ 溫度範圍內，當+23℃ 時，檢測距離的±20%以內 | ||||
| 電壓的影響 | 額定電源電壓的±15%的範圍內，檢測距離的變化為額定電壓時的±5%以下 | 額定電源電壓的±15%的範圍內，檢測距離的變化為額定電壓時的±1%以下 | |||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) 所有充電部與外殼間 | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min 所有充電部與外殼間 | ||||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||
| 衝擊(耐久性) | 1,000m/s2 X、Y、Z各方向 10次 | ||||
| 保護構造 | IEC規格 IP67、 自社耐油規範(僅感測頭部) |
||||
| 連接方式 | 出線型(標準2m) | 接頭中繼型(標準0.3m) | |||
| 質量(梱包状態) | 約65g | 約95g | |||
| 材質 | 感測頭部 | 外殼 | 不銹鋼(SUS303) | 不銹鋼(SUS303) 氟樹脂塗裝 |
|
| 檢測面 (厚度) |
不銹鋼(SUS303)(0.2mm) | 不銹鋼(SUS303) 氟樹脂塗裝(0.2mm) |
|||
| 纜線 | 聚酯彈性體(TPEE)(隔離線) | 氟素橡膠(隔離線) | |||
| 中繼放大器部 | 外殼 | ABS樹脂 | 不銹鋼(SUS303) | ||
| 纜線 | 聚氯乙烯(PVC) | 氟塗裝(不可燃) | |||
| 附屬品 | 使用說明書、放大器安裝金具 | ||||
（單位：mm）
無指定尺寸公差：公差等級 IT16
本體

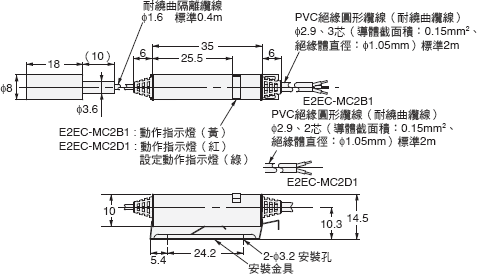

E2EC-MC2B1型、E2EC-MC2D1型

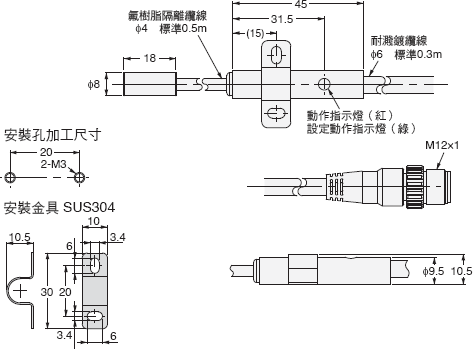

E2EC-QC2D1-M1GJ-T型
感測頭安裝孔加工尺寸
