A22

A22

產品特色
φ22與φ25共用（使用φ25用環時）
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

透過拉臂即可輕鬆裝卸模組。

安裝3列開關部可提升配線效率。

標準配備附手指保護機制的開關部。

使用φ25用環也支援φ25的面板開孔。

無論是開型（叉形）或閉型（圓形）壓接端子皆可安裝。

IP65耐油型（不帶燈類型）／IP65 （帶燈類型）。

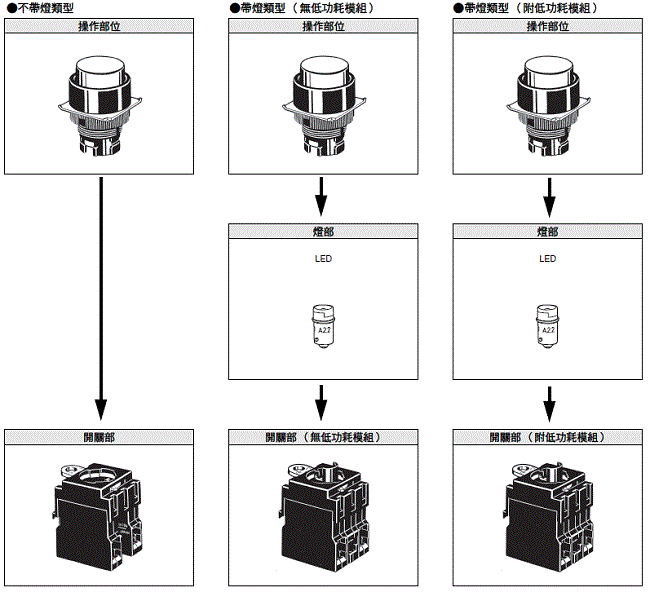

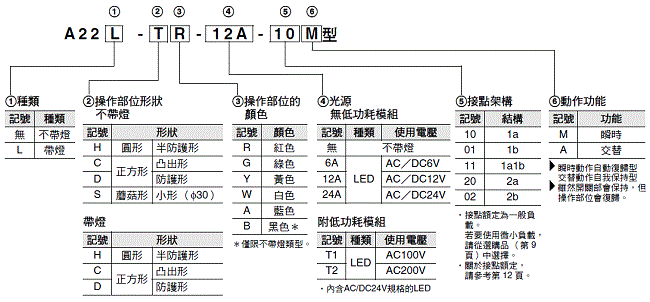

型號構成

型號基準

操作部位、LED （僅帶燈類型）、開關部套裝的型號。
有關組合的詳細資訊，請參閱「種類」（第 3 頁～第 5 頁）。

A22 種類 2

套裝組合型號

提供內含操作部位、LED （僅限帶燈類型）、開關部的套組。

不帶燈類型（圓形）

動作功能 瞬時動作（自動復歸型） 交替動作（自我保持型） 操作部位的顏
形色記號（顏色）
形狀 輸出點數 套裝型號 套裝型號
半防護形
（A22-H型）
1108_lu_1_4		 SPST-NO A22-H[]-10M A22-H[]-10A R （紅色）
Y （黃色）
G （綠色）
W （白色）
A （藍色）
B （黑色）
SPST-NC A22-H[]-01M A22-H[]-01A
SPST-NO + SPST-NC A22-H[]-11M A22-H[]-11A
SPST-NO + SPST-NO A22-H[]-20M A22-H[]-20A
SPST-NC + SPST-NC A22-H[]-02M A22-H[]-02A
小形（蘑菇型）φ30
（A22-S型）
1108_lu_1_5		 SPST-NO A22-S[]-10M ---
SPST-NC A22-S[]-01M
SPST-NO + SPST-NC A22-S[]-11M
SPST-NO + SPST-NO A22-S[]-20M
SPST-NC + SPST-NC A22-S[]-02M

註. 接點規格為一般負載用。

不帶燈類型（方形）

動作功能 瞬時動作（自動復歸型） 交替動作（自我保持型） 操作部位的顏
形色記號（顏色）
形狀 輸出點數 套裝型號 套裝型號

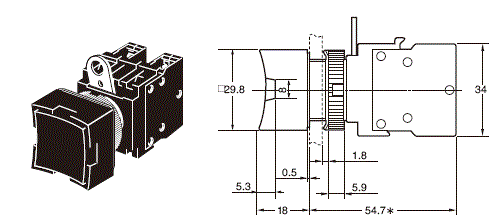

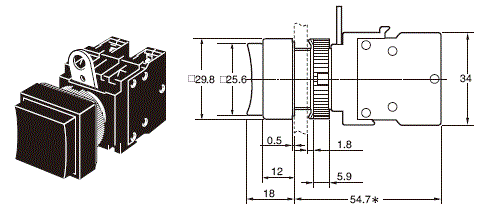

正方形
凸出形
（A22-C型）
1108_lu_2_1		 SPST-NO A22-C[]-10M A22-C[]-10A R （紅色）
Y （黃色）
G （綠色）
W （白色）
A （藍色）
B （黑色）
SPST-NC A22-C[]-01M A22-C[]-01A
SPST-NO + SPST-NC A22-C[]-11M A22-C[]-11A
SPST-NO + SPST-NO A22-C[]-20M A22-C[]-20A
SPST-NC + SPST-NC A22-C[]-02M A22-C[]-02A
正方形
防護形
（A22-D型）
1108_lu_2_2		 SPST-NO A22-D[]-10M A22-D[]-10A
SPST-NC A22-D[]-01M A22-D[]-01A
SPST-NO + SPST-NC A22-D[]-11M A22-D[]-11A
SPST-NO + SPST-NO A22-D[]-20M A22-D[]-20A
SPST-NC + SPST-NC A22-D[]-02M A22-D[]-02A

註. 接點規格為一般負載用。

帶燈類型（圓形）

動作功能 瞬時動作（自動復歸型） 交替動作（自我保持型） 操作部位的顏
形色記號（顏色）
形狀 輸出點數 帶燈 使用電壓 套裝型號 套裝型號
半防護形
（A22L-H型）
LED照明
（無低功耗模組）
1108_lu_4_1		 SPST-NO LED 24 VAC/
VDC		 A22L-H[]-24A-10M A22L-H[]-24A-10A R （紅色）
Y （黃色）
G （綠色）
W （白色）
A （藍色）
SPST-NC A22L-H[]-24A-01M A22L-H[]-24A-01A
SPST-NO +
SPST-NC		 A22L-H[]-24A-11M A22L-H[]-24A-11A
SPST-NO +
SPST-NO		 A22L-H[]-24A-20M A22L-H[]-24A-20A
SPST-NC +
SPST-NC		 A22L-H[]-24A-02M A22L-H[]-24A-02A
半防護形
（A22L-H型）
LED低功耗照明
（附低功耗模組）
1108_lu_4_2		 SPST-NO 100 VAC A22L-H[]-T1-10M A22L-H[]-T1-10A
200 VAC A22L-H[]-T2-10M A22L-H[]-T2-10A
SPST-NC 100 VAC A22L-H[]-T1-01M A22L-H[]-T1-01A
200 VAC A22L-H[]-T2-01M A22L-H[]-T2-01A
SPST-NO +
SPST-NC		 100 VAC A22L-H[]-T1-11M A22L-H[]-T1-11A
200 VAC A22L-H[]-T2-11M A22L-H[]-T2-11A
SPST-NO +
SPST-NO		 100 VAC A22L-H[]-T1-20M A22L-H[]-T1-20A
200 VAC A22L-H[]-T2-20M A22L-H[]-T2-20A
SPST-NC +
SPST-NC		 100 VAC A22L-H[]-T1-02M A22L-H[]-T1-02A
200 VAC A22L-H[]-T2-02M A22L-H[]-T2-02A

註. 接點規格為一般負載用。

帶燈類型（方形）

動作功能 瞬時動作（自動復歸型） 交替動作（自我保持型） 操作部位的顏色記號（顏色）
形狀 輸出點數 帶燈 使用電壓 套裝型號 套裝型號
正方形
凸出形（A22L-C型）
LED照明
（無低功耗模組）
1108_lu_6_1		 SPST-NO LED 24 VAC/
VDC		 A22L-C[]-24A-10M A22L-C[]-24A-10A R （紅色）
Y （黃色）
G （綠色）
W （白色）
A （藍色）
SPST-NC A22L-C[]-24A-01M A22L-C[]-24A-01A
SPST-NO +
SPST-NC		 A22L-C[]-24A-11M A22L-C[]-24A-11A
SPST-NO +
SPST-NO		 A22L-C[]-24A-20M A22L-C[]-24A-20A
SPST-NC +
SPST-NC		 A22L-C[]-24A-02M A22L-C[]-24A-02A
正方形
凸出形（A22L-C型）
LED低功耗照明
（附低功耗模組）
1108_lu_6_2		 SPST-NO 100 VAC A22L-C[]-T1-10M A22L-C[]-T1-10A
200 VAC A22L-C[]-T2-10M A22L-C[]-T2-10A
SPST-NC 100 VAC A22L-C[]-T1-01M A22L-C[]-T1-01A
200 VAC A22L-C[]-T2-01M A22L-C[]-T2-01A
SPST-NO +
SPST-NC		 100 VAC A22L-C[]-T1-11M A22L-C[]-T1-11A
200 VAC A22L-C[]-T2-11M A22L-C[]-T2-11A
SPST-NO +
SPST-NO		 100 VAC A22L-C[]-T1-20M A22L-C[]-T1-20A
200 VAC A22L-C[]-T2-20M A22L-C[]-T2-20A
SPST-NC +
SPST-NC		 100 VAC A22L-C[]-T1-02M A22L-C[]-T1-02A
200 VAC A22L-C[]-T2-02M A22L-C[]-T2-02A

註. 接點規格為一般負載用。

動作功能 瞬時動作（自動復歸型） 交替動作（自我保持型） 操作部位的顏色記號（顏色）
形狀 輸出點數 帶燈 使用電壓 套裝型號 套裝型號
正方形
防護形
（A22L-D型）
LED照明
（無低功耗模組）
1108_lu_7_1		 SPST-NO LED 24 VAC/
VDC		 A22L-D[]-24A-10M A22L-D[]-24A-10A R （紅色）
Y （黃色）
G （綠色）
W （白色）
A （藍色）
SPST-NC A22L-D[]-24A-01M A22L-D[]-24A-01A
SPST-NO +
SPST-NC		 A22L-D[]-24A-11M A22L-D[]-24A-11A
SPST-NO +
SPST-NO		 A22L-D[]-24A-20M A22L-D[]-24A-20A
SPST-NC +
SPST-NC		 A22L-D[]-24A-02M A22L-D[]-24A-02A
正方形
防護形
（A22L-D型）
LED低功耗照明
（附低功耗模組）
1108_lu_7_2		 SPST-NO 100 VAC A22L-D[]-T1-10M A22L-D[]-T1-10A
200 VAC A22L-D[]-T2-10M A22L-D[]-T2-10A
SPST-NC 100 VAC A22L-D[]-T1-01M A22L-D[]-T1-01A
200 VAC A22L-D[]-T2-01M A22L-D[]-T2-01A
SPST-NO +
SPST-NC		 100 VAC A22L-D[]-T1-11M A22L-D[]-T1-11A
200 VAC A22L-D[]-T2-11M A22L-D[]-T2-11A
SPST-NO +
SPST-NO		 100 VAC A22L-D[]-T1-20M A22L-D[]-T1-20A
200 VAC A22L-D[]-T2-20M A22L-D[]-T2-20A
SPST-NC +
SPST-NC		 100 VAC A22L-D[]-T1-02M A22L-D[]-T1-02A
200 VAC A22L-D[]-T2-02M A22L-D[]-T2-02A

註. 接點規格為一般負載用。

單品型號

可個別訂購操作部位、燈部、插座部。若整套訂購無法滿足使用需求時，可自行搭配訂購。亦可用來做為維修
零件時庫存管理的訂購方式。

A22 種類 14

操作部位

不帶燈類型

密封性 IP65耐油型
形狀 半防護形
1108_lu_9_4		 小形
（蘑菇型φ30）
1108_lu_10_1		 正方形凸出形
1108_lu_10_3		 正方形防護形
1108_lu_10_4
操作部位的顏色 型號 型號 型號 型號
紅色 A22-HR A22-SR A22-CR A22-DR
綠色 A22-HG A22-SG A22-CG A22-DG
黃色 A22-HY A22-SY A22-CY A22-DY
白色 A22-HW A22-SW A22-CW A22-DW
藍色 A22-HA A22-SA A22-CA A22-DA
黑色 A22-HB A22-SB A22-CB A22-DB

帶燈類型

密封性 IP65
形狀 半防護形
1108_lu_11_3

正方形凸出形

1108_lu_12_1

正方形防護形

1108_lu_12_2
操作部位的顏色 型號 型號 型號
紅色 A22L-HR A22L-CR A22L-DR
綠色 A22L-HG A22L-CG A22L-DG
黃色 A22L-HY A22L-CY A22L-DY
白色 A22L-HW A22L-CW A22L-DW
藍色 A22L-HA A22L-CA A22L-DA

燈部

LED

使用電壓 6 VAC/VDC 12 VAC/VDC 24 VAC/VDC
形狀 發光顏色 型號 型號 型號
1108_lu_13_1
 AC／
DC用		 紅色 A22-6AR A22-12AR A22-24AR
綠色 A22-6AG A22-12AG A22-24AG
黃色 *2 A22-6AY A22-12AY A22-24AY
藍色 A22-6AA A22-12AA A22-24AA

註. 使用於低功耗照明時，請使用A22-24A@型。不可使用24V以外的LED燈。
＊用於操作部位的顏色為黃色或白色時。

開關部（一般負載）

無低功耗模組

分類
形狀 		不帶燈用
1108_lu_15_1
 帶燈用
1108_lu_15_2
動作功能 瞬時 交替 瞬時 交替
接點架構 型號 型號 型號 型號
一般
負載用		 1a A22-10M A22-10A A22L-10M A22L-10A
1b A22-01M A22-01A A22L-01M A22L-01A
1a1b A22-11M A22-11A A22L-11M A22L-11A
2a A22-20M A22-20A A22L-20M A22L-20A
2b A22-02M A22-02A A22L-02M A22L-02A

附低功耗模組

分類
形狀		 照光用AC110V
1108_lu_16_1
 照光用AC220V
1108_lu_16_2
動作功能 瞬時 交替 瞬時 交替
接點架構 型號 型號 型號 型號
一般
負載用		 1a A22L-10M-T1 A22L-10A-T1 A22L-10M-T2 A22L-10A-T2
1b A22L-01M-T1 A22L-01A-T1 A22L-01M-T2 A22L-01A-T2
1a1b A22L-11M-T1 A22L-11A-T1 A22L-11M-T2 A22L-11A-T2
2a A22L-20M-T1 A22L-20A-T1 A22L-20M-T2 A22L-20A-T2
2b A22L-02M-T1 A22L-02A-T1 A22L-02M-T2 A22L-02A-T2

註1. 圖片以2a接點為代表的範例。
2. 附低功耗模組的LED燈請使用A22-24A@型。不可使用24V以外的LED燈。

選購品、工具（另售）

選購品

種類 形狀 分類 型號 備考
開關模組
1108_lu_17_1
 1a接點 一般負載 A22-10 通常已裝備有一般負載用的1a接點
（A22-10型）、1b接點（A22-01型）
模組。
可用來額外增加或更換接點等。
在不帶燈類型上安裝3個開關模組時，需要
使用三岔隔片A22Z-3003型。
微小負載 A22-10S
1b接點 一般負載 A22-01
微小負載 A22-01S
1108_lu_17_2
 2a一體接點 一般負載 A22-20
微小負載 A22-20S
2b一體接點 一般負載 A22-02
微小負載 A22-02S
1a、1b一體接點 一般負載 A22-11
微小負載 A22-11S
帶燈模組
1108_lu_17_3
 直接照光 A22-TN
低功耗照明 AC100V A22-T1 可用來變更照明方式。（LED專用）
AC200V A22-T2
安裝台
1108_lu_17_4
 瞬時型用 A22-3200 適用於當您購買及安裝開關模組及照明模組等單品時。
交替型用 A22-3210

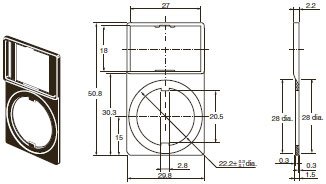

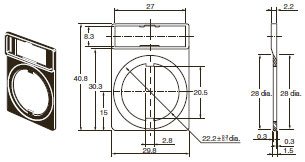

銘板模組s 一般型
1108_lu_17_5
 有銘板（不帶文字） 白色 A22Z-3321 銘板的材質為壓克力。
紅色 A22Z-3322
黑色 A22Z-3323
無銘板 A22Z-3320
大型
1108_lu_17_6
 有銘板（不帶文字） 白色 A22Z-3331 銘板的材質為壓克力。
紅色 A22Z-3332
黑色 A22Z-3333
有銘板（不帶文字） A22Z-3330
止迴環
1108_lu_17_7
 圓形 A22Z-3360 可用來提高操作部位的止迴強度。
金屬外框
1108_lu_17_8
 平面形、凸出形用 A22Z-3580 可與標準品的外框替換使用。材質：銅合金鍍鎳、鉻不適用於M22型。
全防護用 A22Z-3582
防水蓋
1108_lu_17_9
 平面形用 A22Z-3600F 可防止粉塵、水等侵入操作部位內部。
顏色：半透明
材質：矽膠
凸出形用 A22Z-3600T
全防護用 A22Z-3600G
彩色蓋
1108_lu_17_10
 紅色 A22Z-30TR 可用來變更帶燈按鈕開關（圓形）操作部
位的顏色。（但不適用於半防護形）
綠色 A22Z-30TG
黃色 A22Z-30TY
白色 A22Z-30TW
藍色 A22Z-30TA

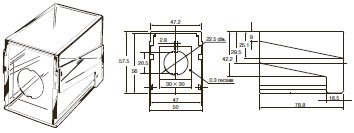

蓋子 A22型用
1108_lu_17_11
 凸出形、全防護形、半防護形用 A22Z-3490 蓋子的材質為聚碳酸樹脂。
M22型用 圓形用 A22Z-3495
三岔隔片
1108_lu_17_12
 --- A22Z-3003 適用於在不帶燈類型上安裝3個開關模組
時。不適用於交替動作開關、旋鈕型選擇
開關及鑰匙型選擇開關的構造。已含於蘑
菇型開關中。請參閱第 27 頁。

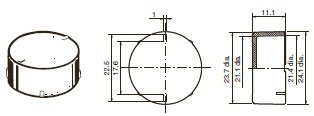

面板插塞
1108_lu_17_13
 圓形 A22Z-3530 可用來補足因預先增設而裁剪的面板孔。
顏色：黑色

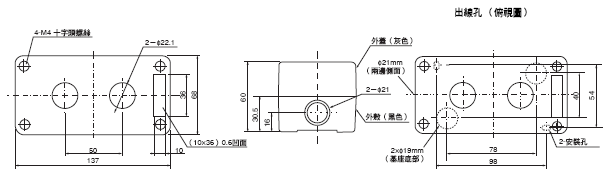

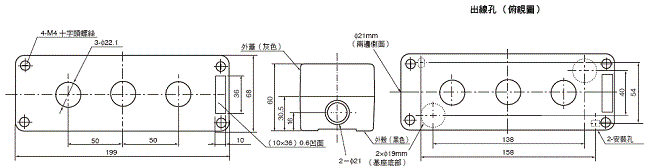

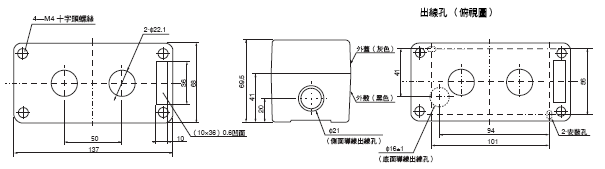

控制盒
1108_lu_17_14

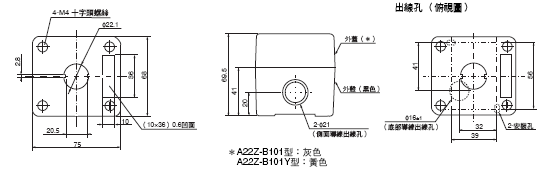

 1孔 A22Z-B101 A22Z-B1@型不適用2a、2b、1a1b一體
接點。
A22Z-B2@型無法安裝A22型系列的交替
型、2a、2b、1a1b一體接點。
材質：聚碳酸樹脂

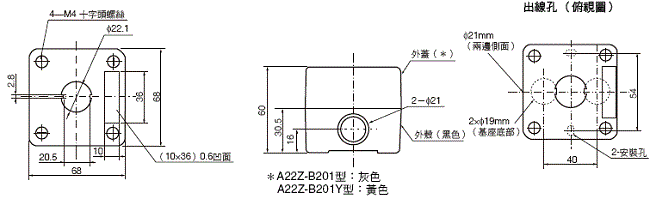

A22Z-B201
1孔黃色控制盒 A22Z-B101Y
A22Z-B201Y
2孔 A22Z-B102
A22Z-B202
3孔 A22Z-B103
A22Z-B203
接頭
1108_lu_17_15
 適用電線尺寸
（mm）		 φ7～9 A22Z-3500-1 此為塑膠製品，從開關控制盒拉出電纜線
時使用。
請參閱第 26 頁。
φ9～11 A22Z-3500-2

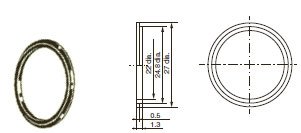

φ25用環
1108_lu_17_16
 --- A22Z-R25 可用來安裝於孔徑φ25的面板上。
請參閱第 23 頁、第 24 頁。本體未隨附。
請單獨訂購。
φ30用
樹脂附件
1108_lu_17_17
 Round A22Z-A30 可用來安裝於孔徑φ30的面板上。
請參閱第 27 頁
鎖板
1108_lu_17_18
 --- A22Z-3380 可用來固定開關部的拉臂。
簡易保護蓋
1108_lu_17_19
 --- A22Z-3700 可防止灰塵等髒汙從面板背面侵入。

種類 形狀 分類 型號 備考

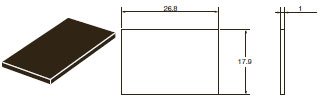

銘板 一般型用
1108_lu_18_1
 不帶文字 黑色 A22Z-3443B 安裝於一般型銘板模組上
使用。
請參閱第 27 頁。
材質為壓克力。
紅色 A22Z-3443R
白色 A22Z-3443W
透明 A22Z-3443C
帶文字 紅底白字 ○ A22Z-3443R-2
STOP A22Z-3443R-4
停止 A22Z-3443R-J4
紅底黑字 緊急停止 A22Z-3443R-J1
黑底白字 | A22Z-3443B-1
START A22Z-3443B-3
ON A22Z-3443B-5
OFF A22Z-3443B-6
UP A22Z-3443B-7
DOWN A22Z-3443B-8
POWER ON A22Z-3443B-9
OFF-ON A22Z-3443B-10
自動 A22Z-3443B-J1
手動 A22Z-3443B-J2
啟動 A22Z-3443B-J3
復歸 A22Z-3443B-J4
打開 A22Z-3443B-J5
關閉 A22Z-3443B-J6
電源 A22Z-3443B-J7
運轉 A22Z-3443B-J8
上升 A22Z-3443B-J9
下降 A22Z-3443B-J10
關閉-打開 A22Z-3443B-J11
手動-自動 A22Z-3443B-J12
逆轉-順轉 A22Z-3443B-J13
閉-開 A22Z-3443B-J14
手動切自 A22Z-3443B-J15
大型用
1108_lu_18_2
 不帶文字 黑色 A22Z-3453B 安裝於大型銘板模組上使用。
請參閱第 27 頁。
材質為壓克力。
紅色 A22Z-3453R
白色 A22Z-3453W
透明 A22Z-3453C
緊急
停止用
1108_lu_18_3
 黃底黑字 φ60 A22Z-3466-1 可當作緊急停止開關的銘板使用。
φ90 A22Z-3476-1
字符薄膜
1108_lu_18_4
 無印刷（圓形） A22Z-3460 在薄膜上印刷後，貼於帶燈按
鈕開關指示燈的銘板上使用。
（背面已塗上黏著劑。）
文字印刷
（圓形）		 | A22Z-3460-1
○ A22Z-3460-2
START A22Z-3460-3
STOP A22Z-3460-4
無印刷（方形） A22Z-3480

工具

種類 形狀 分類 型號 備考

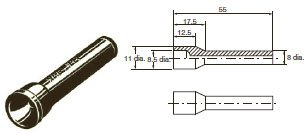

燈泡更換工具
1108_lu_19_1
 --- A22Z-3901 此為橡膠製品，可更容易裝卸燈部。

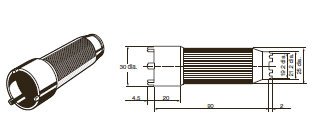

鎖緊工具
1108_lu_19_2
 --- A22Z-3905 使用在從面板背面鎖緊安裝螺帽及更
換緊急停止開關（帶燈類型）的蓋
子時。
外蓋鎖緊工具
1108_lu_19_3
 --- A22Z-3908 可用來更換半防護形按鈕開關外蓋。
方形蓋拔除工具
1108_lu_19_4
 --- A3PJ-5080 可用來拆卸方形帶燈按鈕開關及指示
燈的外蓋。

安全標準認證額定

UL、cUL （File No.E41515）

6A 220VAC，10A 110VAC

註.以開關模組及照光模組單品取得認證。

TÜV （EN60947-5-1） (低電壓指令)

3A 220VAC

CCC （GB/T14048.5）

3A 240VAC，1.5A 24VDC

額定

接點（一般負載用）

額定通電電流
(A)		 額定電壓
(V)		 額定電流(A)
電感負載 電阻負載 電感負載 電阻負載
10 AC24 10 10

— —

— —
AC110 5 10
AC220 3 6
AC380 2 3
AC440 1 2
DC24

— —

— —

 1.5 10
DC110 0.5 2
DC220 0.2 0.6
DC380 0.1 0.2
註1. 上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2℃
（2）環境濕度：65±5％RH
（3）操作頻率：20次/min
2. 最小適用負載DC5V 10mA

接點（微小負載用）

額定 DC30V 100mA （電阻負載）
最小適用負載 DC5V, 1mA

LED燈

額定電壓 額定電流 使用電壓
AC/DC6V

8mA

 AC/DC6V±5%
AC/DC12V AC/DC12V±5%
AC/DC24V AC/DC24V±5%

低功耗照明

額定電壓 額定電流 使用電壓 適用燈泡
(BA9S/13燈頭)
AC110V 8mA AC100V(95～115V) LED燈(A22-24A[])
AC220V AC200V(190~230V)

性能

種類 按鈕開關 旋鈕型選擇開關 鑰匙型選擇開關 指示燈
不帶燈類型
A22-H A22-S
A22-C A22-D 		帶燈類型
A22L-H A22L-C
A22L-D 		不帶燈類型A22S 帶燈類型
A22W		 不帶燈類型
A22K		 M22
容許操
作頻率 		機械性 瞬時最大60次/min 手動復歸最大30次/min、自動復歸最大30次/min — —
電氣性 30次/min — —
絕緣阻抗 100MΩ min. (at 500 VDC)
接觸
電阻		 一般負載用 100mΩ以下(預設值)
微小負載用 100mΩ以下(預設值)
耐電壓 同極端子間 AC2,500V 50/60Hz 1min
各端子與接地間 AC2,500V 50/60Hz 1min
震動 誤動作＊1 10～55Hz 複振幅1.5mm
衝撃 耐久 最大1000m/s2 最大1000m/s2 最大1000m/s2 最大1000m/s2 最大1000m/s2 最大1000m/s2
誤動作＊1 最大1000m/s2 最大600m/s2 最大1000m/s2 最大600m/s2 最大1000m/s2 最大600m/s2
耐久性 機械性 瞬時 500萬次以上 50萬次以上 10萬次以上 50萬次以上 — —
電氣性 50萬次以上 50萬次以上 10萬次以上 50萬次以上 — —
使用環境溫度＊2 -20～+70℃ -20～+55℃ -20～+70℃ -20～+55℃ -20～+70℃ -20～+55℃
使用環境濕度 35～85%RH
保存環境溫度 ＊2 -40～+70℃
保護構造＊3 IP65(耐油型) IP65 IP65(耐油型) IP65 IP65(耐油型) IP65
感電保護等級 Class Ⅱ
PTI(追蹤特性) 175
污染度 3(IEC60947-5-1)
＊1. 誤動作1ms以內
＊2. 不可結冰結露
＊3. 為面板前方的保護構造。

動作特性（1a1b接點時）

種類 按鈕開關 旋鈕型選擇開關 鑰匙型選擇開關
帶燈/不帶燈按鈕開關 手動復歸 自動復歸 手動復歸 自動復歸
A22-H A22-C
A22-D A22-S
A22L-H A22L-C
A22L-D		 A22S
A22W		 A22K
整體移動所需的力量
(TTF最大)		 29.4N 0.34N･m＊ 2凹槽0.25N･m ＊
3凹槽0.34N･m ＊		 0.34N･m＊ 2凹槽0.25N･m ＊
3凹槽0.34N･m ＊
整體移動(TT) 最大5.5mm 2凹槽約90° (3凹槽約45°) 2凹槽約90° (3凹槽約45°)
釋放力量(RF) — — 最大0.34N·m＊ — — 最大0.34N·m＊ — —
＊旋鈕型選擇開關、鑰匙型選擇開關的旋轉扭矩值。

（單位：mm）

按鈕開關（帶燈、不帶燈類型）

（所刊載的外觀尺寸以瞬時動作型為代表。）

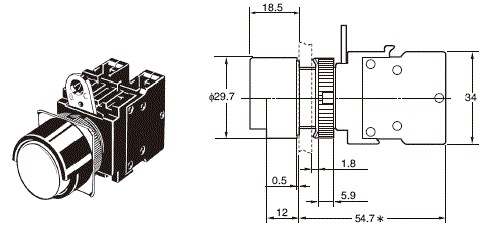

半防護形/A22-H型/A22L-H型

A22 外觀尺寸 2

正方形凸出形/A22-C型/A22L-C型

A22 外觀尺寸 3

正方形全防護形/A22-D型/A22L-D型

A22 外觀尺寸 4

註1. 帶燈類型無論是附低功耗模組或無低功耗模組，皆與上述外觀尺寸相同。
註2. 未指定部分的尺寸公差為±0.4mm。
＊交替動作型長度會多出9.3 （mm）。

選購品尺寸

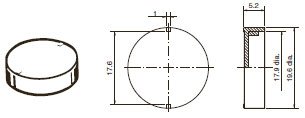

銘板模組

一般型 A22Z-332□型

A22 外觀尺寸 6

大型 A22Z-333□型

A22 外觀尺寸 7

燈

LED A22-6□、12□、24□型

A22 外觀尺寸 9

止迴環 A22Z-3360型

A22 外觀尺寸 10

φ25用套環 A22Z-R25型

A22 外觀尺寸 11

彩色蓋 A22Z-30T□型

A22 外觀尺寸 12

面板插塞（圓形） A22Z-3530型

A22 外觀尺寸 13

蓋子

A22 （圓形用） A22Z-3490型

A22 外觀尺寸 15

M22 （圓形用） A22Z-3495型

A22 外觀尺寸 16

防水蓋

平面形用 A22Z-3600F型

A22 外觀尺寸 18

凸出形用 A22Z-3600T型

A22 外觀尺寸 19

全防護形用 A22Z-3600G型

A22 外觀尺寸 20

金屬外框

平面形用/凸出形用 A22Z-3580型

A22 外觀尺寸 22

全防護形用 A22Z-3582型

A22 外觀尺寸 23

銘板

一般型用 A22Z-3443□-□型

A22 外觀尺寸 25

大型用 A22Z-3453□型

A22 外觀尺寸 26

緊急停止用

A22 外觀尺寸 27

A22Z-3476-1型（φ90）

A22 外觀尺寸 28

A22Z-3466-1型（φ60）

A22 外觀尺寸 29

字符薄膜

圓形用 A22Z-3460-□型

A22 外觀尺寸 31

正方形用 A22Z-3480型

A22 外觀尺寸 32

燈泡更換工具 A22Z-3901型

A22 外觀尺寸 33

鎖緊工具 A22Z-3905型

A22 外觀尺寸 34

外蓋鎖緊工具 A22Z-3908型

A22 外觀尺寸 35

φ30用樹脂附件 A22Z-A30型

A22 外觀尺寸 36

方形蓋拔除工具 A3PJ-5080型

A22 外觀尺寸 37

鎖板 A22Z-3380型

A22 外觀尺寸 38

簡易保護蓋 A22Z-3700型

A22 外觀尺寸 39

三岔隔片 A22Z-3003型

A22 外觀尺寸 40

外觀尺寸

控制盒 A22Z-B10□型

A22 外觀尺寸 42

A22Z-B101型（1孔）
A22Z-B101Y型

A22 外觀尺寸 43

A22Z-B102型（2孔）

A22 外觀尺寸 44

A22Z-B103型（3孔）

A22 外觀尺寸 45

（關於面板安裝孔尺寸）

A22 外觀尺寸 46

外觀尺寸

控制盒 A22Z-B20□型

A22Z-B201型（1孔）
A22Z-B201Y型

A22 外觀尺寸 48

A22Z-B202型（2孔）

A22 外觀尺寸 49

A22Z-B203型（3孔）

A22 外觀尺寸 50

（關於面板安裝孔尺寸）

A22 外觀尺寸 51

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
A22 規格說明書 -
[9969KB] 		2022年9月13日
20220913
 A22 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
A22 Data Sheet -
[5481KB] 		Jan 21, 2022
20220121
 A22 Data Sheet
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
