＊長距離型與本公司舊有商品相比（M18隔離）
保留不檢測出鋁屑的功能，達成長距離鋁檢測作業。
此外，本近接感測器在檢測鐵時也有相同的檢測距離，故可根據兩材質間最遠的有效作業距離進行檢測。
![E2V-X[]](/upload/product/omron/bot/omron_1937/picture.jpg)
E2V-X[]
產品特色

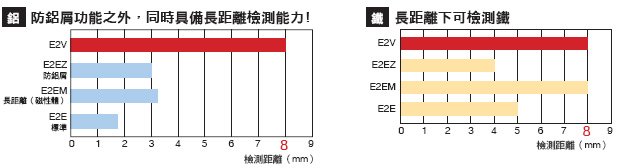

可長距離檢測鋁及鐵
鋁檢測距離2倍＊

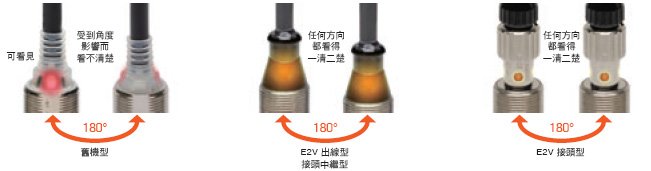

檢測可視化
全方位清晰的LED動作指示燈。
針對不穩定的狀態閃爍燈號，設置狀態的好壞便可一目了然。

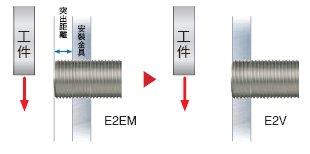

可嵌入金屬內
長距離型首次實現隔離特性。可完全嵌入金屬內。
本體
標準距離型
直流3線式/出線型（標準2m導線）
| 形狀 | 檢測距離 | 輸出 | 型號 | ||
|---|---|---|---|---|---|
| 動作模式NO | 動作模式NC | ||||
|
隔離
 |
M12 | 2mm | PNP | E2V-X2B1 2M | E2V-X2B2 2M |
| NPN | E2V-X2C1 2M | E2V-X2C2 2M | |||
| M18 | 5mm | PNP | E2V-X5B1 2M | E2V-X5B2 2M | |
| NPN | E2V-X5C1 2M | E2V-X5C2 2M | |||
| M30 | 10mm | PNP | E2V-X10B1 2M | E2V-X10B2 2M | |
| NPN | E2V-X10C1 2M | E2V-X10C2 2M | |||
長距離型
直流3線式/出線型（標準2m導線）
| 形狀 | 檢測距離 | 輸出 | 型號 | ||
|---|---|---|---|---|---|
| 動作模式NO | 動作模式NC | ||||
|
隔離  |
M12 | 4mm | PNP | E2V-X4B1 2M | E2V-X4B2 2M |
| NPN | E2V-X4C1 2M | E2V-X4C2 2M | |||
| M18 | 8mm | PNP | E2V-X8B1 2M | E2V-X8B2 2M | |
| NPN | E2V-X8C1 2M | E2V-X8C2 2M | |||
| M30 | 15mm | PNP | E2V-X15B1 2M | E2V-X15B2 2M | |
| NPN | E2V-X15C1 2M | E2V-X15C2 2M | |||
長距離型
直流3線式/接頭型（M12）
| 形狀 | 檢測距離 | 輸出 | 型號 | ||
|---|---|---|---|---|---|
| 動作模式NO | 動作模式NC | ||||
|
隔離
 |
M12 | 4mm | PNP | E2V-X4B1-M1 | E2V-X4B2-M1 |
| NPN | E2V-X4C1-M1 | E2V-X4C2-M1 | |||
| M18 | 8mm | PNP | E2V-X8B1-M1 | E2V-X8B2-M1 | |
| NPN | E2V-X8C1-M1 | E2V-X8C2-M1 | |||
| M30 | 15mm | PNP | E2V-X15B1-M1 | E2V-X15B2-M1 | |
| NPN | E2V-X15C1-M1 | E2V-X15C2-M1 | |||
長距離型
直流3線式/Smartclick接頭中繼型（M12）
| 形狀 | 檢測距離 | 輸出 | 型號 | |
|---|---|---|---|---|
| 動作模式NO | ||||
|
隔離
 |
M12 | 4mm | PNP | E2V-X4B1-M1TJ 0.3M |
| NPN | E2V-X4C1-M1TJ 0.3M | |||
| M18 | 8mm | PNP | E2V-X8B1-M1TJ 0.3M | |
| NPN | E2V-X8C1-M1TJ 0.3M | |||
| M30 | 15mm | PNP | E2V-X15B1-M1TJ 0.3M | |
| NPN | E2V-X15C1-M1TJ 0.3M | |||
選購品（另售）
感測器I/O接頭（M12、單側接頭）
（必須使用接頭中繼型）未附於感測器，請務必訂購。
| 形狀 | 種類 | 導線長度 | 型號 | 適用近接感測器型號 |
|---|---|---|---|---|
| Smartclick 接頭直線型  |
阻燃型、可動控 制導線產品 |
2 | XS5F-D421-D80-F | E2V-X[]B1-M1TJ E2V-X[]C1-M1TJ |
| 5 | XS5F-D421-G80-F | |||
| 耐油強化(聚氨酯) 導線產品 |
2 | XS5F-D421-D80-P | ||
| 5 | XS5F-D421-G80-P |
感測器I/O接頭（M12、單側接頭）標準型
（必須使用接頭型）未附於感測器，請務必訂購。
| 形狀 | 導線長度 | 感測器I/O接頭型號 | 適用近接感測器型號 | |
|---|---|---|---|---|
|
直線型 |
 |
2m | XS2F-D421-DC0-F | E2V-X[]C1-M1 E2V-X[]B1-M1 |
| 5m | XS2F-D421-GC0-F | |||
| 2m | XS2F-D421-D80-F | E2V-X[]C[]-M1 E2V-X[]B[]-M1 |
||
| 5m | XS2F-D421-G80-F | |||
|
L型 |
 |
2m | XS2F-D422-DC0-F | E2V-X[]C1-M1 E2V-X[]B1-M1 |
| 5m | XS2F-D422-GC0-F | |||
| 2m | XS2F-D422-D80-F | E2V-X[]C[]-M1 E2V-X[]B[]-M1 |
||
| 5m | XS2F-D422-G80-F | |||
| 尺寸 | M12 | M18 | M30 | ||||
|---|---|---|---|---|---|---|---|
| 型號 | E2V-X2[][] | E2V-X4[][] | E2V-X5[][] | E2V-X8[][] | E2V-X10[][] | E2V-X15[][] | |
| 檢測距離 | 2mm±10% | 4mm±10% | 5mm±10% | 8mm±10% | 10mm±10% | 15mm±10% | |
| 設定距離 | 0～1.6mm | 0～3.2mm | 0～4.0mm | 0～6.4mm | 0～8.0mm | 0～12.0mm | |
| 應差 | 檢測距離的10%以下 | ||||||
| 可檢測物體 | 磁性金屬、非磁性金屬(不同材質會造成檢測距離產生變化。參閱「特性資料(參考值)」 | ||||||
| 標準檢測物體 | 12×12×3 (鋁) mm | 12×12×3 (鋁) mm | 18×18×3 (鋁) mm | 24×24×3 (鋁) mm | 30×30×3 (鋁) mm | 45×45×3 (鋁) mm | |
| 應答頻率 ＊ | 150Hz | 40Hz | 70Hz | 40Hz | 70Hz | 30Hz | |
| 電源電壓 (操作電壓範圍) |
DC12～24V 漣波(p-p) 10%以下 (DC10～30V) |
||||||
| 消耗電力 | 450mW以下(電源電壓30V時、消耗電流15mA以下) | ||||||
| 控制 輸出 |
開關容量 | 開路集極輸出 100mA以下 | |||||
| 殘留電壓 | 2V以下(負載電流100mA、導線長度2m) | ||||||
| 指示燈 | NO型：動作指示燈(黃)(閃爍) 設定指示燈(黃)(亮燈) NC型：動作指示燈(黃)(亮燈) | ||||||
| 動作模式 | B1/C1型：NO (詳情請參閱「輸入輸出部回路圖」的時序圖) B2/C2型：NC |
||||||
| 保護回路 | 電源逆接保護、輸出逆接保護、負載短路保護、突波吸收 | ||||||
| 環境溫度範圍 | 動作時、保存時：各-25～+70°C (不可凍結、不凝結) | ||||||
| 環境濕度範圍 | 動作時、保存時：各35～95%RH (不可凝結) | ||||||
| 溫度的影響 | 在-25～70°C的溫度範圍內，以+23°C時的檢測距離為基準 | ||||||
| ±10%以下 | ±15%以下 | ±10%以下 | ±15%以下 | ±10%以下 | ±15%以下 | ||
| 電壓的影響 | 額定電源電壓±15%的範圍內，為額定電源電壓時，檢測距離±1.5%以下 | ||||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC)所有充電部與外殼間 | ||||||
| 耐電壓 | AC1,000V 50/60Hz 1min. 所有充電部與外殼間 | ||||||
| 振動(耐久性) | 10～55Hz 重複振幅1.5mm X、Y、Z各方向 2h | ||||||
| 衝擊(耐久性) | 1,000m/s2 X、Y、Z各方向 10次 | ||||||
| 保護構造 | IEC規格 IP67 (出線型、接頭中繼型為自社耐油規範) | ||||||
| 連接方式 | 出線型(標準導線長度 2m)、接頭型、接頭中繼型(標準導線長度 300mm) | ||||||
| 重量 (包裝 狀態) |
導線 | 約120ｇ | 約150g | 約200g | |||
| 接頭 | 約30g | 約45g | 約120ｇ | ||||
| 接頭中繼型 | 約50g | 約70g | 約140g | ||||
| 材質 | 外殼 | 鍍鎳黃銅 | |||||
| 檢測面 | 耐熱ABS | ||||||
| 安裝螺帽 | 鍍鎳黃銅 | ||||||
| 鋸齒型墊圈 | 鍍鋅鐵 | ||||||
| 附屬品 | 使用說明書 | ||||||
檢測條件：以標準檢測物體為準，與檢測物體的間隔為標準檢測物體的2倍，設定距離為檢測距離的1/2。
（單位：mm）
無指定尺寸公差：公差等級 IT16
本體
出線型

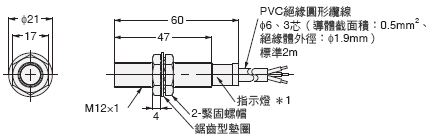

E2V-X2/X4型

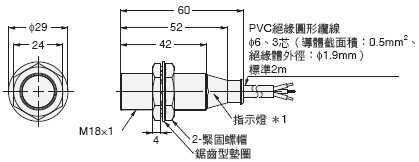

E2V-X5/X8型

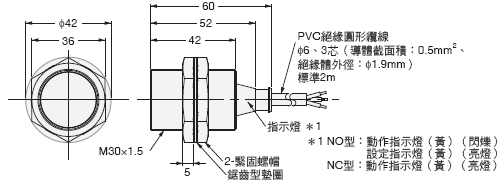

E2V-X10/X15型
接頭中繼型

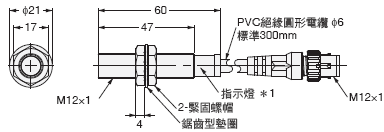

E2V-X4-M1TJ型

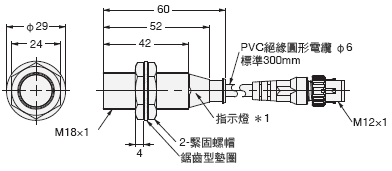

E2V-X8-M1TJ型

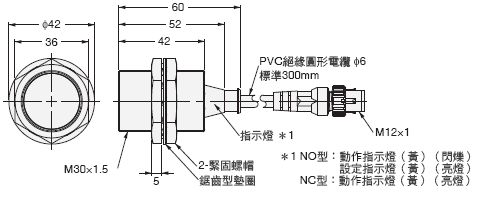

E2V-X15-M1TJ型

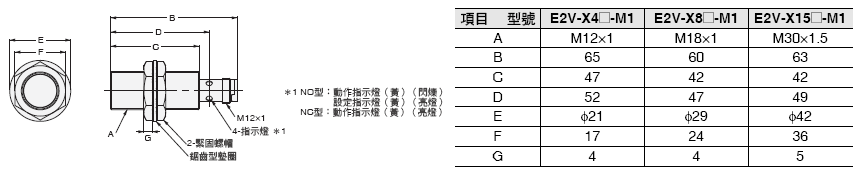

接頭型

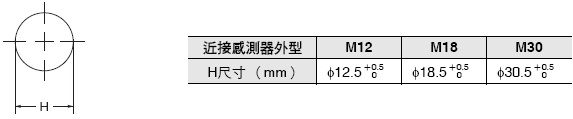

安裝孔加工尺寸
