EE-SX97

產品特色

內建保護回路，體積小且易於連接，值得安心信賴

商品洽詢

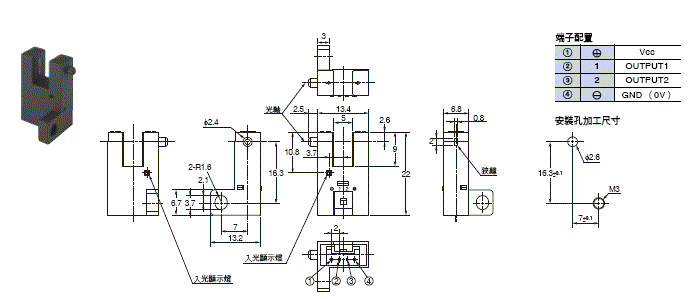

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

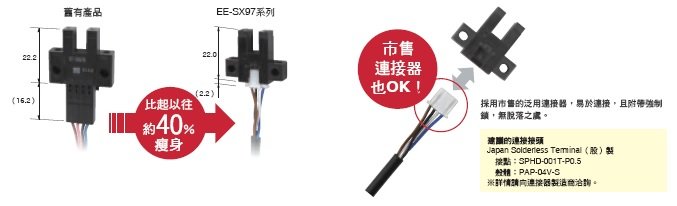

透過內建連接器的設計，大幅縮小外觀與體積。並且採用市售的泛用連接器，降低配線成本。

2716_fe_1

內建逆接保護功能，避免電源逆接及輸出逆接，讓客戶在組裝現場也能安心使用。

全機種皆配備有入光時ON/遮光時ON兩種輸出模式，只要藉由配線，即可因應使用狀況切換輸出。

可從不同方向（最多4個方向）確認指示燈，適應各種設置場所。

NPN輸出型的OUT2控制輸出中，備有採用過熱保護回路建置的過電流保護功能。

形狀	檢測方式	連接方式	檢測距離	動作模態	指示燈模式	型號
形狀	檢測方式	連接方式	檢測距離	動作模態	指示燈模式	NPN輸出	PNP輸出

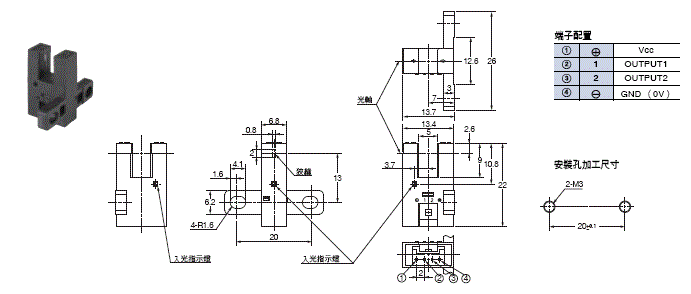

標準型	透過型 (溝槽型)	連接器型 (4極)	5mm (溝槽寬度)	入光時ON 遮光時ON 配備2輸出	入光時亮燈	EE-SX970-C1	EE-SX970P-C1

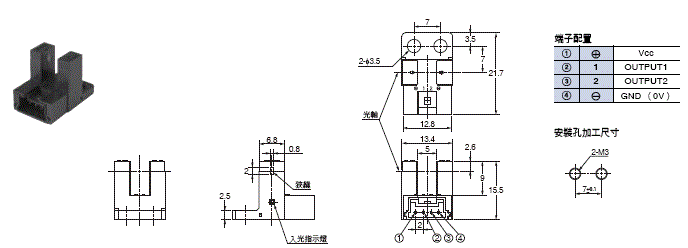

L型						EE-SX971-C1	EE-SX971P-C1

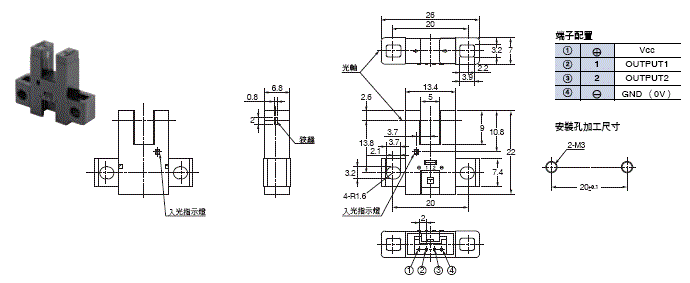

T型溝槽中心 7mm						EE-SX972-C1	EE-SX972P-C1

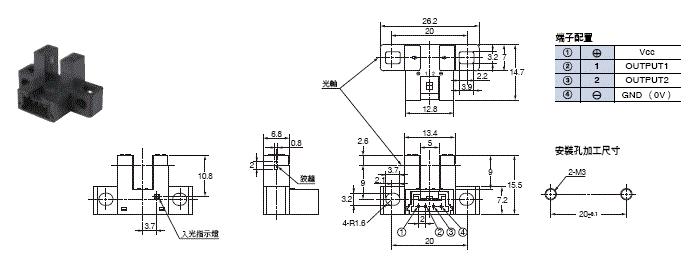

密合安裝型						EE-SX974-C1	EE-SX974P-C1
T型溝槽中心 10mm						EE-SX975-C1	EE-SX975P-C1

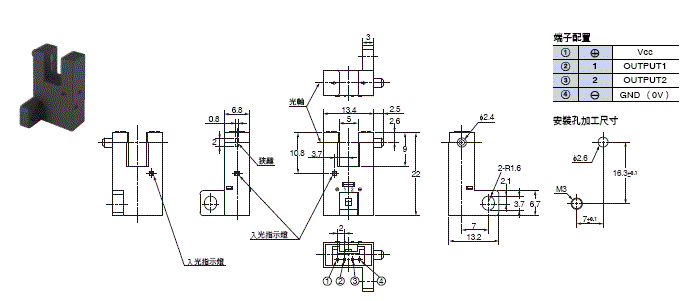

F型						EE-SX976-C1	EE-SX976P-C1

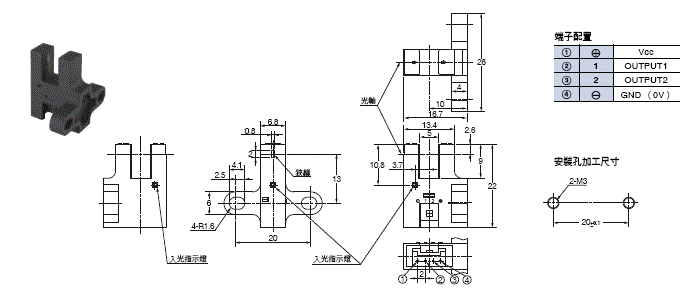

R型						EE-SX977-C1	EE-SX977P-C1

種類		標準型	L型	T型溝槽中心 7mm	密合安裝型
NPN		EE-SX970-C1	EE-SX971-C1	EE-SX972-C1	EE-SX974-C1
PNP		EE-SX970P-C1	EE-SX971P-C1	EE-SX972P-C1	EE-SX974P-C1
檢測距離		5mm(溝槽寬度)
標準檢測物體		2×0.8mm以上的不透明體
應差		0.025mm以下＊1
光源(峰值發光波長)		紅外線發光二極體(940nm)
指示燈		入光時亮燈(橘色發光二極體)
電源電壓		DC5～24V±10% 漣波(p-p) 10%以下
消耗電流		21mA以下
控制輸出		負載電源電壓：DC5～24V 負載電流：50mA以下 OFF電流：0.5mA以下殘留電壓：1.0V以下(負載電流50mA時)、0.4V以下(負載電流5mA時)
保護回路		電源逆接保護、輸出逆接保護、過電流保護(僅適用於NPN型的OUT2)
應答頻率		1kHz以上(平均值為3kHz) ＊2
使用環境照度		受光面照度螢光燈：1,000lx以下
環境溫度範圍		動作時：-25～+55℃ 保存時：-30～+80℃ (不結冰、不結露)
環境濕度範圍		動作時：5～85%RH 保存時：5～95%RH (不結冰、不結露)
振動(耐久性)		10～2,000Hz 單側振幅0.75mm X、Y、Z各方向掃描時間：15分鐘掃描次數：10次
衝擊(耐久性)		500m/s² X、Y、Z各方向 3次
保護構造		IEC60529規格 IP50
連接方式		連接器型
重量(包裝狀態)		約3g
材質	外殼保護蓋	polybutylene terephthalate (PBT)
材質	投/受光部	聚碳酸酯(PC)

種類		T型溝槽中心10mm	F型	R型
NPN		EE-SX975-C1	EE-SX976-C1	EE-SX977-C1
PNP		EE-SX975P-C1	EE-SX976P-C1	EE-SX977P-C1
檢測距離		5mm(溝槽寬度)
標準檢測物體		2×0.8mm以上的不透明體
應差		0.025mm以下＊1
光源(峰值發光波長)		紅外線發光二極體(940nm)
指示燈		入光時亮燈(橘色發光二極體)
電源電壓		DC5～24V±10% 漣波(p-p) 10%以下
消耗電流		21mA以下
控制輸出		負載電源電壓：DC5～24V 負載電流：50mA以下 OFF電流：0.5mA以下殘留電壓：1.0V以下(負載電流50mA時) 、0.4V以下(負載電流5mA時)
保護回路		電源逆接保護、輸出逆接保護、過電流保護(僅適用於NPN型的OUT2)
應答頻率		1kHz以上(平均值為3kHz) ＊2
使用環境照度		受光面照度螢光燈：1,000lx以下
環境溫度範圍		動作時：-25～+55℃ 保存時：-30～+80℃ (不結冰、不結露)
環境濕度範圍		動作時：5～85%RH 保存時：5～95%RH (不結冰、不結露)
振動(耐久性)		10～2,000Hz 單側振幅0.75mm X、Y、Z各方向掃描時間：15分鐘掃描次數：10次
衝擊(耐久性)		500m/s² X、Y、Z各方向 3次
保護構造		IEC60529規格 IP50
連接方式		連接器型
重量(包裝狀態)		約3g
材質	外殼保護蓋	polybutylene terephthalate (PBT)
材質	投/受光部	聚碳酸酯(PC)

＊1. 若將檢測物體沿溝槽橫向移動時的值。
＊2. 應答頻率係為轉動下圖圓盤所量測得之值。

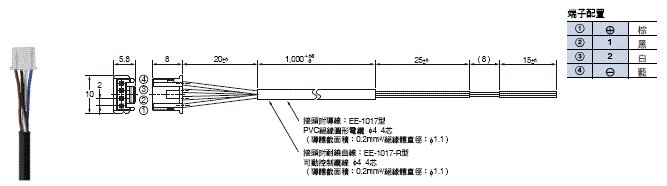

項目	品名	接頭附導線	接頭附耐繞曲線
	型號	EE-1017	EE-1017-R
	形狀
接觸電阻		25mΩ以下(DC10mA 20mV以下時)
插入力		20N以下
拔出力		1.5N以上
導線長度		1m、3m
使用環境溫度		-10～+60℃
材質	外殼	尼龍
材質	接點	磷光銅
