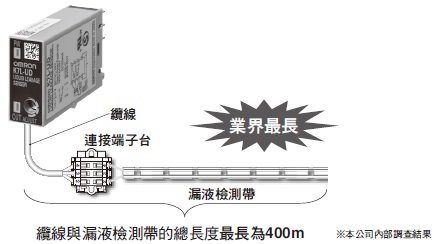

纜線與漏液檢測帶的總長度最多可支援至400m。
配線距離約達本公司舊產品的7倍。
![K7L-U[] / UD[][]](/upload/product/omron/bot/omron_1819/picture.jpg)
K7L-U[] / UD[][]
產品特色
超小型尺寸，可進行業界最長的漏液監視
監測區域大幅擴大

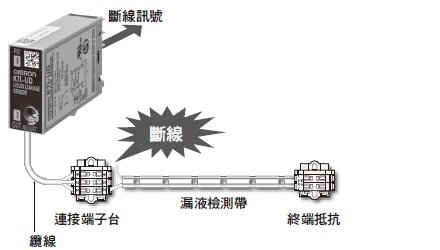

搭載斷線檢測功能
檢測從本體到漏液檢測帶前端之間是否斷線。
長距離配線時也可以放心使用。
讓集合盤達成小型化目標
寬度只有16mm，體積超小。可密集裝設多個，有助於節省集合盤的空間。
![K7L-U[] / UD[][] 特長 3](/upload/product/omron/bot/omron_1819/60df82bcd4142b653a4fea230ff33544.jpg)
搭載雜訊消除器（PAT）
應用3電纜的雜訊消除迴路，抗干擾性優越並可穩定地檢測漏液。
型號基準
| ➀ | ➁ | ||
| 記號 | 意義 | 記號 | 意義 |
|---|---|---|---|
| 無 | 未配備感測器斷線檢測功能 | 無 | 象牙色/螺絲端子台底座 |
| D | 配備感測器斷線檢測功能 | B | 黑/Push-In Plus端子台底座 |
種類
| 品名/規格 | 型號 | |
|---|---|---|
| 放大器 | 漏液檢測器＊1 | K7L-U |
| K7L-UB | ||
| 附斷線檢測功能 漏液檢測器＊1 |
K7L-UD | |
| K7L-UDB | ||
| 感測器 | 帶狀型 | F03-15 |
| F03-16PE | ||
| F03-16PT | ||
| F03-16SF | ||
| F03-16SFC | ||
| 點狀形 (K7L-U/UB用) |
F03-16PS | |
| F03-16PS-F | ||
| 固定用具 | 帶狀型用 | F03-25 |
| F03-26PES | ||
| F03-26PEN | ||
| F03-26PTN | ||
| 點狀型用 | F03-26PS | |
| 底座*2 (K7L-U/UD用) |
可使用圓形端子 | P2RF-08 |
| 不可使用圓形端子 | P2RF-08-E | |
| 底座*2 (K7L-UB/UDB用) |
Push-In Plus端子 | P2RF-08-PU |
| 連接端子台 | F03-20 | |
| 終端抵抗 | F03-20T | |
＊1. 本品另備有附屬品。詳情請確認產品規格中之附屬品說明。
＊2. 請注意K7L型之適用機型依底座類型而異，若組合錯誤，將會造成K7L銘牌上下相反。
性能
| 使用環境溫度範圍 | -10～+55°C |
|---|---|
| 使用環境濕度範圍 | 45～85% |
| 絕緣阻抗 | 在測量處外殼與充電部位DC100V為10MΩ |
| 耐電壓 | 在測量處 外殼與充電部AC1,000V 50/60Hz每分鐘 |
| 消耗電力 | 1W以下 |
| 漏液檢測應答時間 | 動作時800ms以下 復歸時800ms以下 投入電源時啟動時間2秒以下 |
| 重量 | 約14g |
規格
| 電源電壓 | DC12～24V(允許電壓變動範圍 DC10～30V) | |||
|---|---|---|---|---|
| 動作阻抗 | 0～1MΩ可變 註. 本體上面的ADJUST，在設定範圍內可檢測電阻值設定。 出貨時的原廠設定為最大。 |
|||
| 斷線檢測功能＊ | 檢測訊號：最大DC10V 200ms 檢測時間：10秒以下 復歸：藉復歸電源復歸 |
|||
| 復歸阻抗 | 動作阻抗值的105%以上 | |||
| 輸出規格 | 漏液檢測、斷線檢測均為集極開路(NPN) Max.DC30V、100mA 註.本體側面的DIP開關(右端)設在下側，檢測時 ON 本體側面的DIP開關(右端)設在上側，檢測時 OFF |
|||
| 耐振動 | 10～150Hz 單側振幅0.1mm 加速度15m/s2 X、Y、Z各方向掃描 ： 8min×10次 |
|||
| 耐衝擊 | 150m/s2、3軸6方向 各3次 | |||
| 配線距離 | 配線用電纜 漏液檢測帶 總和400m以下 註. 以上數值為使用0.75mm2 600V VCT 3芯的纜線配線、OMRON指定的漏液檢測帶產品， 並且經過完全絕緣處理後的數值(亦可使用0.2mm2，但因其線徑較細，使用時請務必留意)。 |
|||
| 附屬品 | 品名 | 連接端子台 | 調整用小螺絲起子 | 終端抵抗 |
| 型號 | F03-20 | ―― | F03-20T | |
| K7L-U/UB | 1個 | 1個 | ―― | |
| K7L-UD/UDB | 1個 | 1個 | 1個 | |
（單位：mm）

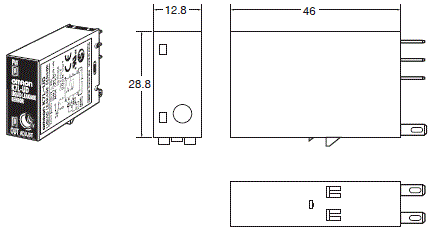

漏液檢測器
K7L-U/-UD/-UDP型

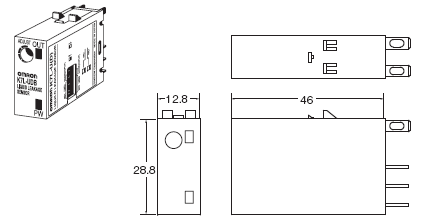

漏液檢測器
K7L-UB/-UDB/-UDPB型

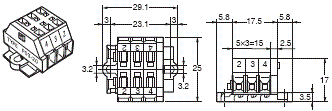

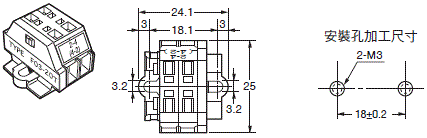

連接端子台＊
F03-20型
終端抵抗＊
F03-20T型

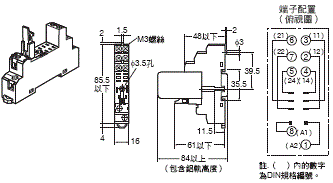

正面連接插座＊
P2RF-08型（可使用圓形端子）
註. 請注意K7L型之適用機型依底座類型而異。
若組合錯誤，將會造成K7L銘牌上下相反。
若組合錯誤，將會造成K7L銘牌上下相反。

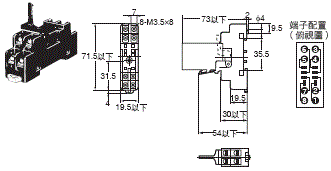

正面連接插座＊
P2RF-08-E型
註. 請注意K7L型之適用機型依底座類型而異。
若組合錯誤，將會造成K7L銘牌上下相反。
＊連接端子台之材質為尼龍66。請在不會沾到化學液體之處，使用小螺絲(M3)確實固定。
若組合錯誤，將會造成K7L銘牌上下相反。

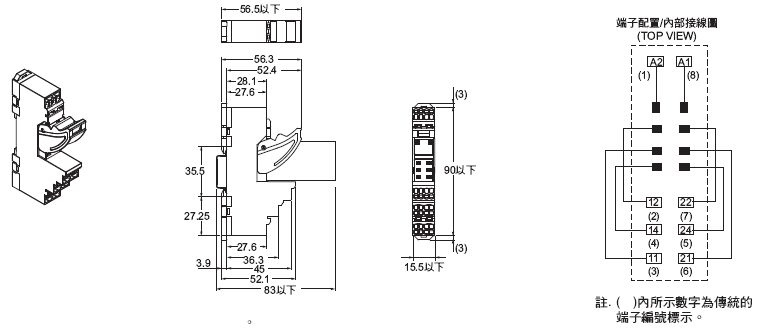

正面連接插座
P2RF-08-PU型
註. 請注意K7L型之適用機型依底座類型而異。
若組合錯誤，將會造成K7L銘牌上下相反。
註. 請注意K7L型之適用機型依底座類型而異。
若組合錯誤，將會造成K7L銘牌上下相反。

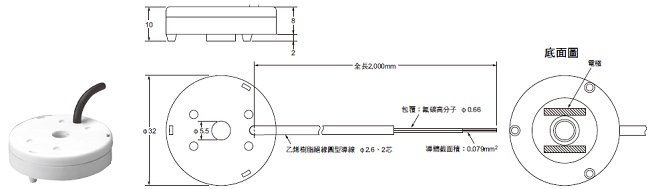

漏液指示感測器
F03-16PS型
F03-16PS-F型

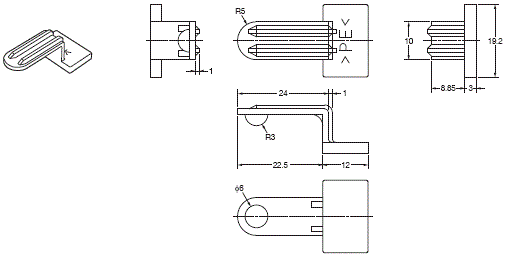

指示感測器安裝工具
F03-26PS型
＊M3螺絲的連接底座鎖合適當扭力為0.78~1.18N．m
