| 端子的種類 |
焊接端子
|
螺絲端子(-B)
|
|
|---|---|---|---|
| 致動器的種類 | 型號 | 型號 | |
| 柱塞型 |  |
X-10G | X-10G-B |
| 彈簧細長柱塞型 |  |
X-10GS | X-10GS-B |
| 彈簧短柱塞型 |  |
X-10GD | X-10GD-B |
| 面板安裝式柱塞型 |  |
X-10GQ | X-10GQ-B |
| 面板安裝式 滾輪柱塞型 |
 |
X-10GQ22 | X-10GQ22-B |
| 面板安裝式 交叉滾輪柱塞型 |
 |
X-10GQ21 | X-10GQ21-B |
| 簧片型 |  |
X-10GL | X-10GL-B |
| 鉸鏈短手柄型 |  |
X-10GW21 | X-10GW21-B |
| 鉸鏈手柄型 |  |
X-10GW | X-10GW-B |
| 微量鉸鏈手柄型 |  |
X-10GW4 | X-10GW4-B |
| 鉸鏈滾輪短手柄型 |  |
X-10GW22 | X-10GW22-B |
| 鉸鏈滾輪手柄型 |  |
X-10GW2 | X-10GW2-B |
| 逆動作鉸鏈手柄型 |  |
X-10GM | X-10GM-B |
| 逆動作鉸鏈＊ 滾輪短手柄型 |
 |
X-10GM22 | X-10GM22-B |
| 逆動作＊ 鉸鏈滾輪手柄型 |
 |
X-10GM2 | X-10GM2-B |
X
產品特色
內藏磁吹機制的直流開關
內藏永久磁鐵，可於接點機制上有效進行消除電弧。
外觀與安裝方法等與Z型一般用基本開關相同， 尺寸精巧。
額定
| 額定電壓 (V) |
無電導負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電感負載 | 馬達負載 | |||||
| 常關 | 常開 | 常關 | 常開 | 常關 | 常開 | 常關 | 常開 | |
| DC 8 14 30 125 250 |
10 10 10 10 3 |
3 3 3 3 1.5 |
1.5 1.5 1.5 1.5 0.75 |
10 10 10 7.5 2 |
10 10 10 6 1.5 |
5 5 5 5 2 |
2.5 2.5 2.5 2.5 1.5 |
|
註1. 以上顯示數值為穩態電流。
2. 電感負載係指功因0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指發生10倍突波電流的情況。
4. 馬達負載係指發生6倍突波電流的情況。
5. 採交流電時也可使用與上述
2. 電感負載係指功因0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指發生10倍突波電流的情況。
4. 馬達負載係指發生6倍突波電流的情況。
5. 採交流電時也可使用與上述
相同的電力額定。
6. 使用逆動作型（X-10GM[]型）時，常關與常開相反。
7. 上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2℃（2）環境濕度：65±5％RH（3）操作頻率：20次／min
6. 使用逆動作型（X-10GM[]型）時，常關與常開相反。
7. 上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2℃（2）環境濕度：65±5％RH（3）操作頻率：20次／min
安全標準認可額定
個別認可型號請洽詢本公司。
UL/CSA
| 額定電壓 型號 | X-10G |
|---|---|
| DC125V | 10A |
| DC250V | 3A |
EN （CE）…已確認符合
| 額定電壓 型號 | X-10 |
|---|---|
| DC125V | 10A |
性能
| 容許操作速度 | 0.1mm～1m/s ＊1 | |
|---|---|---|
| 容許操作頻率 | 機械性 | 240次/min |
| 電氣性 | 20次/min | |
| 絶縁阻抗 | 100MΩmin. (at 500 VDC) | |
| 接觸電阻 | 15mΩ以下(初期値) | |
| 耐電壓 | 同極端子間、充電金屬件與接地之間、 各端子と非充電金属部間 AC1,500V 50/60Hz 1min |
|
| 震動 | 誤動作 | 10～55Hz 複振幅1.5mm ＊2 |
| 衝撃 | 耐久性 | 最大1,000m/s2 |
| 誤動作 | 最大300m/s2 ＊1 ＊2 | |
| 耐久性 | 機械性 | 100萬次以上 |
| 電氣性 | 10萬次以上 | |
| 保護構造 | IP00 | |
| 感電保護等級 | ClassⅠ | |
| PTI(tracking特性) | 175 | |
| 使用環境溫度 | -25～+80°C(不可結冰) | |
| 使用環境濕度 | 35～85%RH | |
| 重量 | 約27～63g | |
＊1. 柱塞機種的情況。（其他型號請另向本公司洽詢）
＊2. 誤動作1ms以內。
接點規格
| 接點 | 材質 | 銀 |
|---|---|---|
| 間隔(標準値) | 0.9mm | |
| 突波電流 | 常關 | 最大30A |
| 常開 | 最大15A |
（單位：mm）
端子的種類／外觀
螺絲端子（－B）
焊接端子（－A）（型號中省略「－A」標註）
註1. 端子螺絲的適當鎖緊扭力為0.78～1.18N·m。
2. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。
3. 採用直流電壓時，請務必將COM連接至正極端。
安裝孔加工尺寸
安裝應使用M4螺絲，輔以平墊圈、彈簧墊圈牢固鎖緊。安裝時的
鎖緊扭力請在1.18～1.47N·m。
安裝於面板時，致動器的六角螺帽鎖緊扭力應為2.94～4.9N·m。

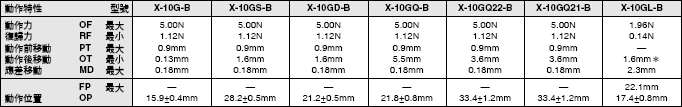

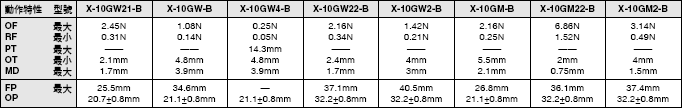

外觀尺寸／動作特性
型號、圖例、圖面皆以螺絲端子型為例。（註. 已省略的尺寸則與柱塞型相同）

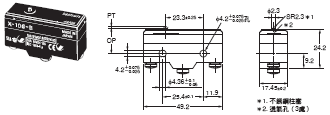

柱塞型
X-10G-B型
彈簧細長柱塞型
X-10GS-B型

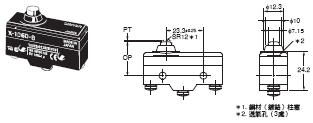

彈簧短柱塞型
X-10GD-B型

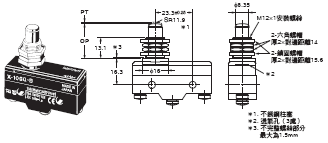

面板安裝式柱塞型
X-10GQ-B型
註. 請勿同時使用M12安裝螺絲與外殼安裝孔。此方式會對開關本身施加拉伸力
道，導致外殼與護蓋破損。

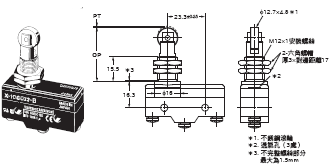

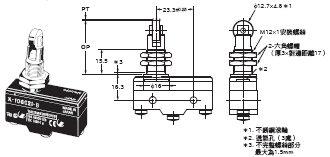

面板安裝式滾輪柱塞型
X-10GQ22-B型
註. 請勿同時使用M12安裝螺絲與外殼安裝孔。此方式會對開關本身施加拉伸力
道，導致外殼與護蓋破損。
面板安裝式交叉滾輪柱塞型
X-10GQ21-B型
註. 請勿同時使用M12安裝螺絲與外殼安裝孔。此方式會對開關本身施加拉伸力
道，導致外殼與護蓋破損。

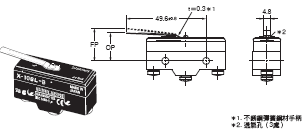

簧片型
X-10GL-B型
註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。
＊請在OT不超過1.6mm的限制下使用。

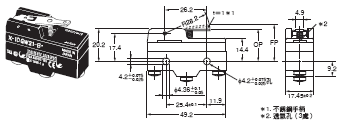

鉸鏈短手柄型
X-10GW21-B型

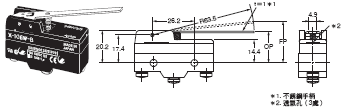

鉸鏈手柄型
X-10GW-B型

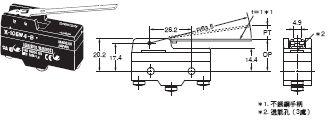

微量鉸鏈手柄型
X-10GW4-B型

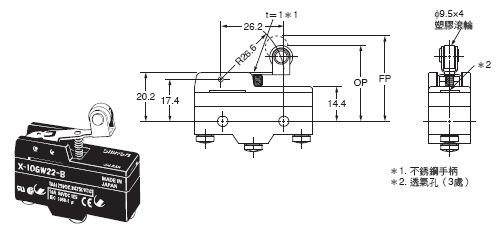

鉸鏈滾輪短手柄型
X-10GW22-B型

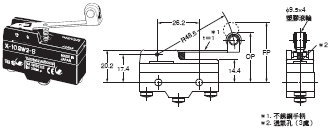

鉸鏈滾輪手柄型
X-10GW2-B型

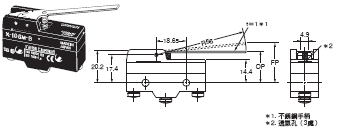

逆動作鉸鏈手柄型
X-10GM-B型

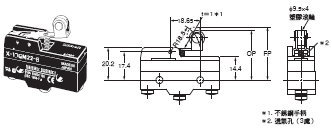

逆動作鉸鏈滾輪短手柄型
X-10GM22-B型

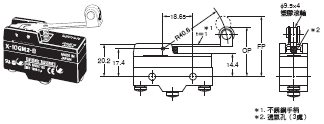

逆動作鉸鏈滾輪手柄型
X-10GM2-B型
註. 上記各機種外觀尺寸中，未指定部分的尺寸公差為±0.4mm。
