WL

產品特色

提供適合各種使用環境與用途之機型種類豐富的雙迴路限動開關

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

一般型

款式齊全，限動開關中的標準型

種類豐富

可配合工件的動作任意挑選的動作感度、提升作業性／維護性的附動作指示燈型及配線規格等，

以多年的銷售經驗創造出切合需要的多樣化產品。

耐環境型

產品系列涵蓋6種耐環境型

一系列包含高密閉、高密封、耐熱、耐寒、耐腐蝕、耐候型。

請配合現場環境加以選擇。

防濺型

在電弧焊接產線或切削屑飛散的場所發揮強效

最適合焊接現場

結構構件採用不鏽鋼或樹脂材料，防止濺鍍物附著。

減輕焊接時產生的鋅粉所引起的問題。

長壽命型

耐久性高，機械耐久性高達3,000萬次以上

適合高頻率使用的長壽命型

提升頭部機構部的耐磨損性、滑動性等，達到高度的耐久性。並且，行程設定區採用螢光顯示，提升重置時的辨識性。

所有型式共通的特長

接點部採用雙迴路雙斷

以雙迴路雙斷方式確實遮斷迴路。

IP67的保護構造

運用O型環或護蓋封條等，具備符合IP67的結構。

輸出用機械所需的海外標準

取得UL、CSA、TÜV、EN/IEC、CCC標準認證，最適用於出口機械設備。

最適用於位置控制的高精度機型一應俱全

動作前移動（PT）小（約5°）且重複精度為標準型的2倍。

便於日常檢查的動作指示＊

可透過霓虹燈或LED確認動作狀態，輕鬆進行啟動檢查與維護。

＊動作指示型產品配備一般型，標準型產品配備防濺型及長壽命型。

縮減配線工時的接頭型式陣容齊全

縮減開關的配線工時。且系列產品中納入更換作業容易的接頭（直接出線式、快速方式）型。

一般型

標準型

手柄型

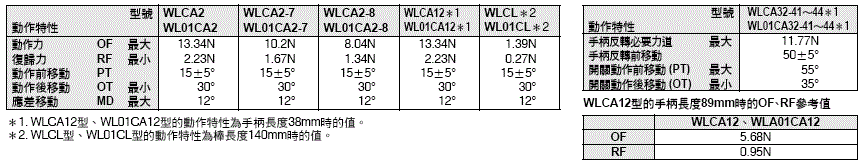

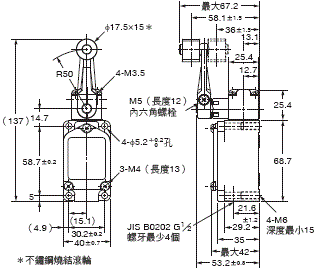

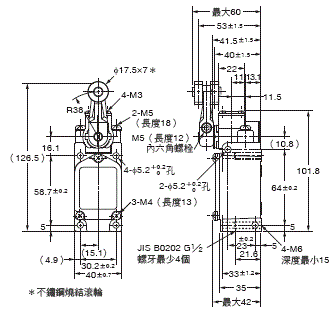

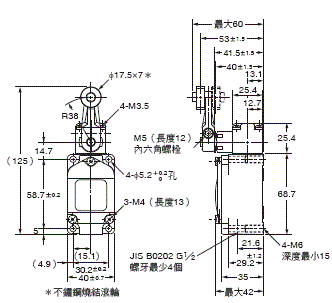

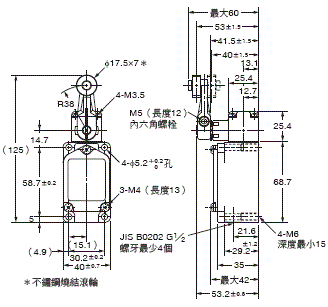

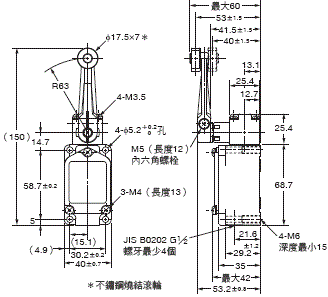

致動器的種類			滾輪手柄R38	滾輪手柄R50	滾輪手柄R63
致動器的種類			型號	型號	型號

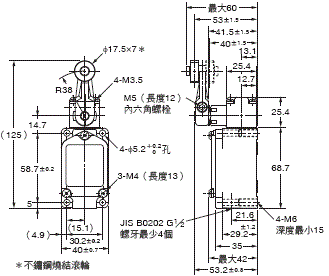

標準型		一般負載	WLCA2	WLCA2-7	WLCA2-8
標準型		微小負載	WL01CA2	WL01CA2-7	WL01CA2-8

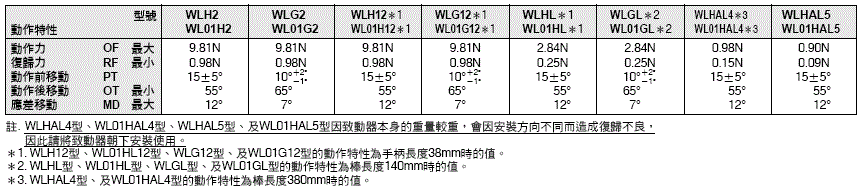

過行程型	一般型	一般負載	WLH2	──	──
	一般型	微小負載	WL01H2	──	──
	高感度型	一般負載	WLG2	──	──
	高感度型	微小負載	WL01G2	──	──
	90°動作型	一般負載	WLCA2-2	──	──
		微小負載	WL01CA2-2	──	──
		一般負載	WLCA2-2N	──	──
		微小負載	WL01CA2-2N	──	──
高精度型		一般負載	WLGCA2	──	──
高精度型		微小負載	L01GCA2	──	──

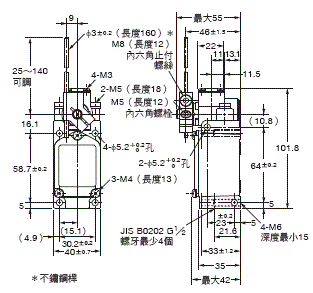

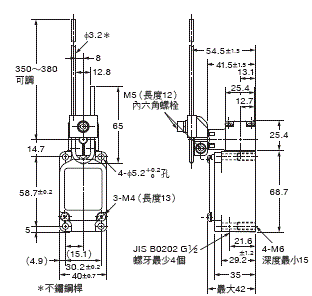

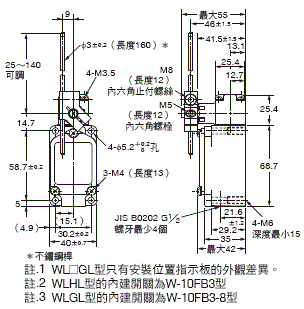

致動器的種類			可調式滾輪手柄型	可調式桿狀手柄 25～140mm	可調式桿狀手柄 350～380mm	彈簧棒桿
致動器的種類			型號	型號	型號	型號

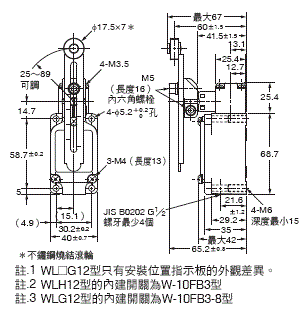

標準型		一般負載	WLCA12	WLCL	──	──
標準型		微小負載	WL01CA12	WL01CL	──	──
過行程型	一般型	一般負載	WLH12	WLHL	WLHAL4	WLHAL5
	一般型	微小負載	WL01H12	WL01HL	──	──
	高感度型	一般負載	WLG12	WLGL	──	──
	高感度型	微小負載	WL01G12	WL01GL	──	──
	90°動作型	一般負載	WLCA12-2	WLCL-2	──	──
		微小負載	WL01CA12-2	──	──	──
		一般負載	WLCA12-2N	WLCL-2N	──	──
		微小負載	WL01CA12-2N	WL01CL-2N	──	──

致動器的種類		叉形手柄鎖定 (WL-5A100型含塑膠滾輪手柄)	叉形手柄鎖定 (WL-5A102型含塑膠滾輪手柄)	叉形手柄鎖定 (WL-5A104型含塑膠滾輪手柄)	叉形手柄鎖定 (WL-5A104型含塑膠滾輪手柄)
致動器的種類		型號	型號	型號	型號
保持型	一般負載	WLCA32-41	WLCA32-42	WLCA32-43	WLCA32-44
保持型	微小負載	WL01CA32-41	──	WL01CA32-43	WL01CA32-44

柱塞型

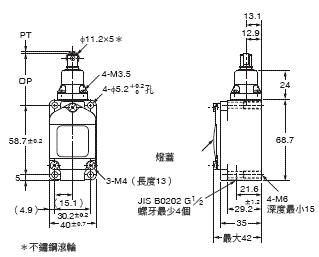

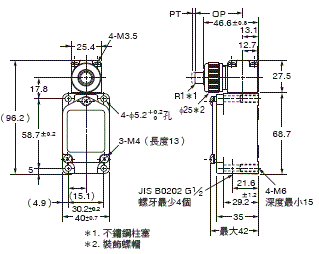

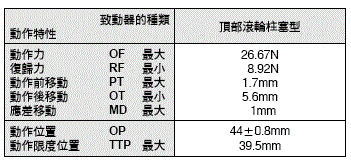

致動器的種類		頂部柱塞	頂部滾輪柱塞	頂部滾珠柱塞	頂部滾輪柱塞 (附密封護套)
致動器的種類		型號	型號	型號	型號

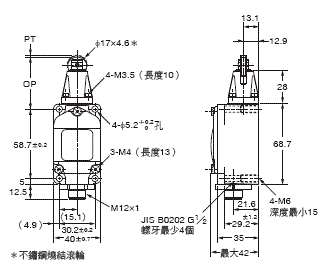

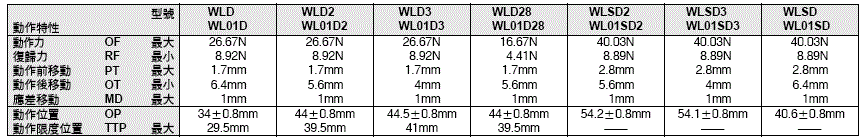

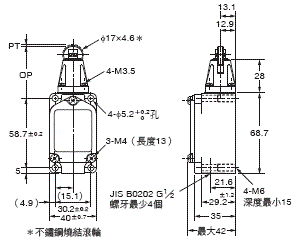

頂部柱塞型	一般負載	WLD	WLD2	WLD3	WLD28
頂部柱塞型	微小負載	WL01D	WL01D2	WL01D3	WL01D28

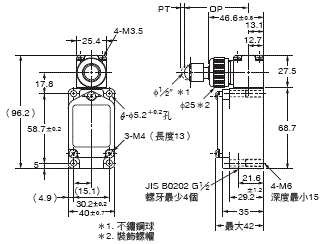

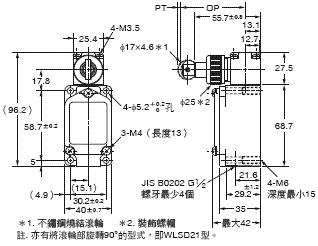

致動器的種類		側邊柱塞型	側邊滾輪柱塞型	側邊滾珠柱塞型
致動器的種類		型號	型號	型號
側邊柱塞型	一般負載	WLSD	WLSD2	WLSD3
側邊柱塞型	微小負載	WL01SD	WL01SD2	WL01SD3

彈性桿型

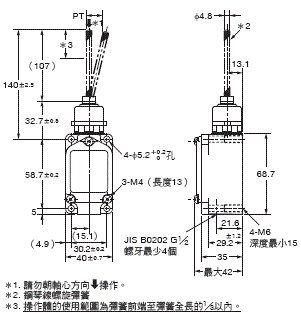

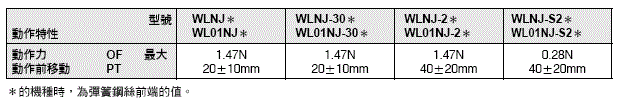

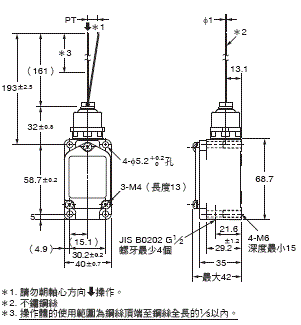

致動器的種類		螺旋彈簧 (彈簧直徑φ6.5)	螺旋彈簧 (彈簧直徑φ4.8)	螺旋彈簧 (樹脂棒直徑φ8)	鋼線 (線徑φ1)
致動器的種類		型號	型號	型號	型號

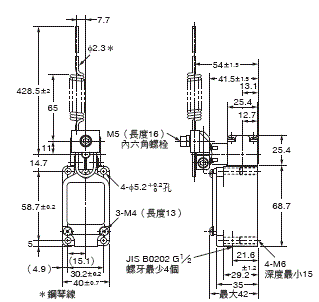

彈性桿型	一般負載	WLNJ	WLNJ-30	WLNJ-2	WLNJ-S2
彈性桿型	微小負載	WL01NJ	WL01NJ-30	WL01NJ-2	WL01NJ-S2

動作指示型

手柄型

致動器的種類			滾輪手柄R38	滾輪手柄R50	滾輪手柄R63	可調式滾輪手柄型
致動器的種類			型號	型號	型號	型號

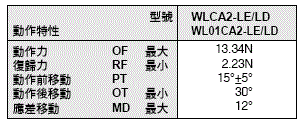

標準型		霓虹燈	WLCA2-LE	WLCA2-7LE	WLCA2-8LE	WLCA12-LE
標準型		LED	WLCA2-LD	WLCA2-7LD	WLCA2-8LD	WLCA12-LD
過行程型	一般型	霓虹燈	WLH2-LE	──	──	WLH12-LE
	一般型	LED	WLH2-LD	──	──	WLH12-LD
	高感度型	霓虹燈	WLG2-LE	──	──	WLG12-LE
	高感度型	LED	WLG2-LD	──	──	WLG12-LD
	90°動作型	霓虹燈	WLCA2-2LE	──	──	WLCA12-2LE
		LED	WLCA2-2LD	──	──	WLCA12-2LD
		霓虹燈	WLCA2-2NLE	──	──	WLCA12-2NLE
		LED	WLCA2-2NLD	──	──	WLCA12-2NLD
高精度型		霓虹燈	WLGCA2-LE	──	──	──
高精度型		LED	WLGCA2-LD	──	──	──

致動器的種類			可調式桿狀手柄 25～140mm	可調式桿狀手柄 350～380mm	彈簧棒桿
致動器的種類			型號	型號	型號
標準型		霓虹燈	WLCL-LE	──	──
標準型		LED	WLCL-LD	──	──
過行程型	一般型	霓虹燈	WLHL-LE	WLHAL4-LE	WLHAL5-LE
	一般型	LED	WLHL-LD	WLHAL4-LD	WLHAL5-LD
	高感度型	霓虹燈	WLGL-LE	──	──
	高感度型	LED	WLGL-LD	──	──
	90°動作型	霓虹燈	WLCL-2LE	──	──
		LED	WLCL-2LD	──	──
		霓虹燈	WLCL-2NLE	──	──
		LED	WLCL-2NLD	──	──

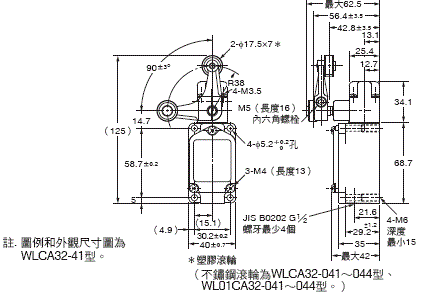

致動器的種類		叉形手柄鎖定 (WL-5A100型含塑膠滾輪手柄)	叉形手柄鎖定 (WL-5A102型含塑膠滾輪手柄)	叉形手柄鎖定 (WL-5A104型含塑膠滾輪手柄)
致動器的種類		型號	型號	型號
保持型	霓虹燈	WLCA32-41LE	WLCA32-42LE	WLCA32-43LE
保持型	LED	WLCA32-41LD	──	WLCA32-43LD

柱塞型

致動器的種類		頂部柱塞	頂部滾輪柱塞	頂部滾珠柱塞	頂部滾輪柱塞 (附密封護套)
致動器的種類		型號	型號	型號	型號
頂部柱塞型	霓虹燈	WLD-LE	WLD2-LE	WLD3-LE	WLD28-LE
頂部柱塞型	LED	WLD-LD	WLD2-LD	WLD3-LD	WLD28-LD

致動器的種類		側邊柱塞型	側邊滾輪柱塞型	側邊滾珠柱塞型
致動器的種類		型號	型號	型號
側邊柱塞型	霓虹燈	WLSD-LE	WLSD2-LE	WLSD3-LE
側邊柱塞型	LED	WLSD-LD	WLSD2-LD	WLSD3-LD

彈性桿型

致動器的種類		螺旋彈簧 (彈簧直徑φ6.5)	螺旋彈簧 (彈簧直徑φ4.8)	螺旋彈簧 (樹脂棒直徑φ8)	鋼線 (線徑φ1)
致動器的種類		型號	型號	型號	型號
彈性桿型	霓虹燈	WLNJ-LE	WLNJ-30LE	WLNJ-2LE	WLNJ-S2LE
彈性桿型	LED	WLNJ-LD	WLNJ-30LD	WLNJ-2LD	WLNJ-S2LD

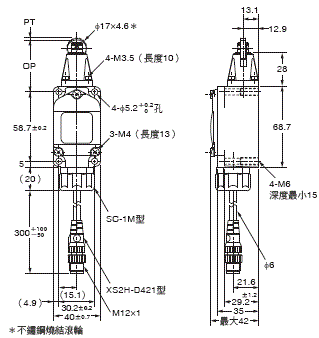

感測器I/O接頭型

直接出線式接頭型

項目						標準型	過行程型		高精度型
項目						標準型	一般型	高感度型	高精度型
致動器的種類	配線規格				內建開關規格	型號	型號	型號	型號
滾輪手柄型	2芯	DC規格	NO配線	接頭腳編號3、4	一般型	WLCA2- LDK13	WLH2- LDK13	WLG2- LDK13	WLGCA2- LDK13
	2芯	DC規格	NO配線	接頭腳編號3、4	高密閉型	WLCA2- 55LDK13	WLH2- 55LDK13	WLG2- 55LDK13	WLGCA2- 55LDK13
	4芯	DC規格			一般型	WLCA2- LDK43	WLH2- LDK43	WLG2- LDK43	WLGCA2- LDK43
	4芯	DC規格			高密閉型	WLCA2- 55LDK43	WLH2- 55LDK43	WLG2-5 5LDK43	WLGCA2- 55LDK43

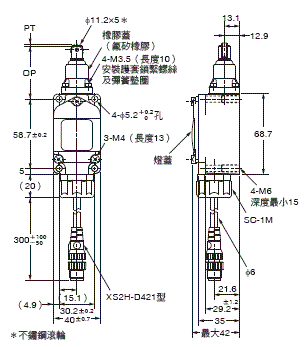

頂部滾輪柱塞型	2芯	DC規格	NO配線	接頭腳編號3、4	一般型	WLD2- LDK13	──	──	──
	2芯	DC規格	NO配線	接頭腳編號3、4	高密閉型	WLD2- 55LDK13	──	──	──
	4芯	DC規格			一般型	WLD2- LDK43	──	──	──
	4芯	DC規格			高密閉型	WLD2- 55LDK43	──	──	──

項目						標準型	過行程型		高精度型
項目						標準型	一般型	高感度型	高精度型
致動器的種類	配線規格				內建開關規格	型號	型號	型號	型號

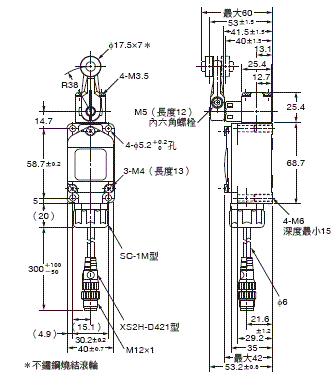

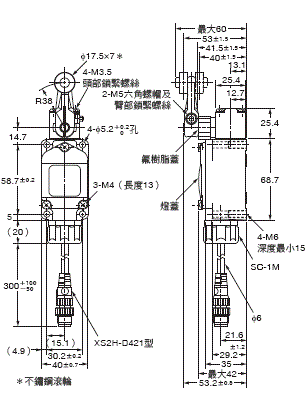

滾輪手柄型	2芯	DC規格	NO配線	接頭腳編號 3、4	一般型	WLCA2- LD-M1J	WLH2- LD-M1J	WLG2- LD-M1J	WLGCA2- LD-M1J
				接頭腳編號 3、4	高密閉型	WLCA2- 55LD-M1J	──	──	WLGCA2- 55LD-M1J
				接頭腳編號 1、4	一般型	WLCA2- LD-M1GJ	WLH2- LD-M1GJ	WLG2- LD-M1GJ	WLGCA2- LD-M1GJ
				接頭腳編號 1、4	高密閉型	WLCA2- 55LD-M1GJ	──	WLG2- 55LD-M1GJ	──
			NC配線	接頭腳編號 3、2	一般型	──	──	WLG2- LD-M1JB	──
			NC配線	接頭腳編號 3、2	高密閉型	WLCA2- 55LD-M1JB	──	WLG2- 55LD-M1JB	WLGCA2- 55LD-M1JB
	4芯	DC規格			一般型	WLCA2- LD-DGJ03	WLH2- LD-DGJ03	WLG2- LD-DGJ03	──
	4芯	DC規格			高密閉型	WLCA2- 55LD-DGJ03	──	WLG2- 55LD-DGJ03	WLGCA2- 55LD-DGJ03
	3芯	DC規格		接頭腳編號 2、3、4	一般型	WLCA2- LD-DK1EJ03	──	WLG2- LD-DK1EJ03	──
	3芯	DC規格		接頭腳編號 2、3、4	高密閉型	WLCA2- 55LD-DK1EJ03	──	WLG2- 55LD-DK1EJ03	──
頂部滾輪柱塞型	2芯	DC規格	NO配線	接頭腳編號 3、4	一般型	WLD2- LD-M1J	──	──	──
				接頭腳編號 3、4	高密閉型	WLD2- 55LD-M1J	──	──	──
				接頭腳編號 1、4	一般型	WLD2- LD-M1GJ	──	──	──
				接頭腳編號 1、4	高密閉型	WLD2- 55LD-M1GJ	──	──	──
			NC配線	接頭腳編號 3、2	一般型	──	──	──	──
			NC配線	接頭腳編號 3、2	高密閉型	WLD2- 55LD-M1JB	──	──	──
	4芯	DC規格			一般型	WLD2- LD-DGJ03	──	──	──
	4芯	DC規格			高密閉型	──	──	──	──
	3芯	DC規格		接頭腳編號 2、3、4	一般型	WLD2- LD-DK1EJ03	──	──	──
	3芯	DC規格		接頭腳編號 2、3、4	高密閉型	WLD2- 55LD-DK1EJ03	──	──	──

耐環境型

註. 亦備有含接地端子。

致動器的種類					滾輪手柄R38
					標準型	過行程型
					標準型	一般型	高感度型
					型號	型號	型號
高密閉形			無指示燈		WLCA2-55	WLH2-55	WLG2-55
			有指示燈	LED	WLCA2-55LD	WLH2-55LD	WLG2-55LD
			有指示燈	霓虹燈	WLCA2-55LE	WLH2-55LE	WLG2-55LE
高密封型	模壓端子型	-139型	無指示燈		WLCA2-139	WLH2-139	WLG2-139
			有指示燈	NC連接	WLCA2-139LD2	──	──
			有指示燈	NO連接	WLCA2-139LD3	──	WLG2-139LD3
		-140型	無指示燈		WLCA2-140	WLH2-140	WLG2-140
			有指示燈	NC連接	WLCA2-140LD2	──	WLG2-140LD2
			有指示燈	NO連接	WLCA2-140LD3	──	WLG2-140LD3
		-141型	無指示燈		WLCA2-141	WLH2-141	WLG2-141
			有指示燈	NC連接	WLCA2-141LD2	──	WLG2-141LD2
			有指示燈	NO連接	WLCA2-141LD3	WLH2-141LD3	WLG2-141LD3
	耐冷卻液型		無指示燈		WLCA2-RP60	WLH2-RP60	WLG2-RP60
			有指示燈	NC連接	WLCA2-RP60LD2	──	WLG2-RP60LD2
			有指示燈	NO連接	WLCA2-RP60LD3	WLH2-RP60LD3	WLG2-RP60LD3
耐熱型			無指示燈		WLCA2-TH	WLH2-TH	WLG2-TH
耐寒型					WLCA2-TC	WLH2-TC	WLG2-TC
耐腐蝕型					WLCA2-RP	WLH2-RP	WLG2-RP
耐候型					WLCA2-P1	WLH2-P1	WLG2-P1

致動器的種類					滾輪手柄 R38
					過行程型
					90°(-2型)	90°(-2N型)	高精度型
					型號	型號	型號
高密閉型			無指示燈		WLCA2-255	WLCA2-2N55	WLGCA2-55
			有指示燈	LED	WLCA2-255LD	WLCA2-2N55LD	WLGCA2-55LD
			有指示燈	霓虹燈	WLCA2-255LE	WLCA2-2N55LE	WLGCA2-55LE
高密封型	模壓端子型	-139型	無指示燈		WLCA2-2139	WLCA2-2N139	WLGCA2-139
			有指示燈	NC連接	WLCA2-2139LD2	──	WLGCA2-139LD2
			有指示燈	NO連接	WLCA2-2139LD3	──	WLGCA2-139LD3
		-140型	無指示燈		──	WLCA2-2N140	WLGCA2-140
			有指示燈	NC連接	──	──	WLGCA2-140LD2
			有指示燈	NO連接	──	──	WLGCA2-140LD3
		-141型	無指示燈		──	──	WLGCA2-141
			有指示燈	NC連接	──	──	──
			有指示燈	NO連接	──	──	WLGCA2-141LD3
	耐冷卻液型		無指示燈		WLCA2-2RP60	──	WLGCA2-RP60
			有指示燈	NC連接	WLCA2-2RP60LD2	──	WLGCA2-RP60LD2
			有指示燈	NO連接	WLCA2-2RP60LD3	──	WLGCA2-RP60LD3
耐熱型			無指示燈		WLCA2-2TH	WLCA2-2NTH	WLGCA2-TH
耐寒型					WLCA2-2TC	WLCA2-2NTC	WLGCA2-TC
耐腐蝕型					──	──	WLGCA2-RP

致動器的種類					可調式滾輪手柄型
					標準型	過行程型
					標準型	一般型	高感度型
					型號	型號	型號
高密閉型			無指示燈		WLCA12-55	──	──
			有指示燈	LED	WLCA12-55LD	──	──
			有指示燈	霓虹燈	WLCA12-55LE	──	──
高密閉型	模壓端子型	-139型	無指示燈		WLCA12-139	──	──
		-140型			WLCA12-140	──	──
		-141型			WLCA12-141	──	──
	耐冷卻液型				WLCA12-RP60	──	──
耐熱型			無指示燈		WLCA12-TH	WLH12-TH	WLG12-TH
耐寒型					WLCA12-TC	WLH12-TC	WLG12-TC
耐腐蝕型					WLCA12-RP	WLH12-RP	WLG12-RP
耐候型					WLCA12-P1	WLH12-P1	WLG12-P1

致動器的種類		可調式滾輪手柄型
		過行程型
		90°(-2型)	90°(-2N型)
		型號	型號
耐熱型	無指示燈	WLCA12-2TH	WLCA12-2NTH
耐寒型	無指示燈	WLCA12-2TC	WLCA12-2NTC

致動器的種類					可調式桿狀手柄 25～140mm
					基準形	過行程型
					基準形	一般形	高感度形
					型號	型號	型號
高密閉型			無指示燈		WLCL-55	──	──
			有指示燈	LED	WLCL-55LD	──	──
			有指示燈	霓虹燈	──	──	──
高密閉型	模壓端子型	-139型	無指示燈		WLCL-139	──	──
		-140型			WLCL-140	──	──
		-141型			──	──	──
	耐冷卻液型				WLCL-RP60	──	──
耐熱型			無指示燈		WLCL-TH	WLHL-TH	WLGL-TH
耐寒型					WLCL-TC	WLHL-TC	WLGL-TC
耐腐蝕型					WLCL-RP	WLHL-RP	WLGL-RP
耐候型					WLCL-P1	WLHL-P1	WLGL-P1

致動器的種類		可調式桿狀手柄 25～140mm
		過行程型
		90°(-2型)	90°(-2N型)
		型號	型號
耐熱型	無指示燈	WLCA12-2TH	WLCA12-2NTH
耐寒型		WLCA12-2TC	WLCA12-2NTC
耐腐蝕型		WLCL-2RP	──

致動器的種類					頂部滾輪柱塞	頂部滾輪柱塞 (附密封護套)	側邊柱塞型
致動器的種類					型號	型號	型號
高密閉型			無指示燈		WLD2-55	WLD28-55	WLSD-55
			有指示燈	LED	WLD2-55LD	WLD28-55LD	WLSD-55LD
			有指示燈	霓虹燈	WLD2-55LE	WLD28-55LE	──
高密閉型	模壓端子型	-139型	無指示燈		WLD2-139	WLD28-139	WLSD-139
	模壓端子型	-140型			──	WLD28-140	──
	耐冷卻液型				WLD2-RP60	WLD28-RP60	WLSD-RP60
耐熱型			無指示燈		WLD2-TH	WLD28-TH	WLSD-TH
耐寒型					WLD2-TC	──	WLSD-TC
耐腐蝕型					WLD2-RP	WLD28-RP	WLSD-RP

註. 高密封型的纜線為5m（標準）。

致動器的種類					側邊滾輪柱塞型	螺旋彈簧 (彈簧直徑φ6.5)	螺旋彈簧 (樹脂棒直徑φ8)
致動器的種類					型號	型號	型號
高密閉型			無指示燈		WLSD2-55	WLNJ-55	WLNJ-255
			有指示燈	LED	WLSD2-55LD	WLNJ-55LD	WLNJ-255LD
			有指示燈	霓虹燈	──	──	──
高密閉型	模壓端子型	-139型	無指示燈		WLSD2-139	WLNJ-139	──
	模壓端子型	-140型			WLSD2-140	WLNJ-140	WLNJ-2140
	耐冷卻液型				WLSD2-RP60	WLNJ-RP60	WLNJ-2RP60
耐熱型			無指示燈		WLSD2-TH	WLNJ-TH	──
耐寒型					WLSD2-TC	WLNJ-TC	WLNJ-2TC
耐腐蝕型					WLSD2-RP	WLNJ-RP	WLNJ-2RP

註. 高密封型的纜線為5m（標準）。

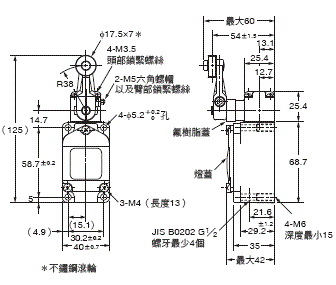

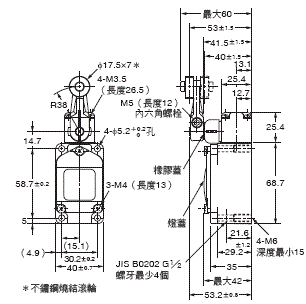

防濺型

致動器的種類			滾輪手柄		密封頂部滾輪柱塞型
			雙重螺帽手柄	內六角手柄	密封頂部滾輪柱塞型
			型號	型號	型號
霓虹燈動作指示型	標準型		WLCA2-LEAS	WLCA2-LES	WLD28-LES
	過行程型	一般型	WLH2-LEAS	WLH2-LES	──
	過行程型	高感度型	WLG2-LEAS	WLG2-LES	──
	高精度型		──	WLGCA2-LES	──
LED 動作指示型	標準型		WLCA2-LDAS	WLCA2-LDS	WLD28-LDS
	過行程型	一般型	WLH2-LDAS	WLH2-LDS	──
	過行程型	高感度型	WLG2-LDAS	WLG2-LDS	──
	高精度型		──	WLGCA2-LDS	──

註. 有關微小負載型WL01[]-[]S型請另行洽詢。

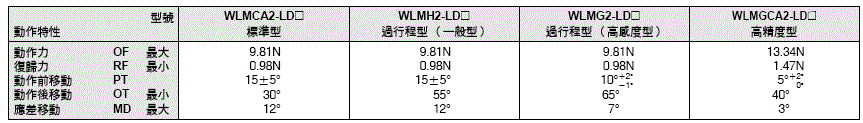

長壽命型

			動作指示型LED＊1
			標準型	高精度型
			型號	型號
滾輪手柄型螺旋安裝端子型			WLMCA2-LD	WLMGCA2-LD
滾輪手柄型直接出線式接頭型	2芯	AC規格	WLMCA2-LDK13A	WLMGCA2-LDK13A
	2芯	DC規格	WLMCA2-LDK13	WLMGCA2-LDK13
	4芯	AC規格	WLMCA2-LDK43A	WLMGCA2-LDK43A
	4芯	DC規格	WLMCA2-LDK43	WLMGCA2-LDK43
滾輪手柄型快速接頭型＊2	2芯	DC規格	WLMCA2-LD-M1J	WLMGCA2-LD-M1J
滾輪手柄型快速接頭型＊2	4芯	DC規格	WLMCA2-LD-DGJ03	──

			動作指示型LED＊1
			過行程型
			一般形	高感度型
			型號	型號
滾輪手柄型螺旋安裝端子型			WLMH2-LD	WLMG2-LD
滾輪手柄型直接出線式接頭型	2芯	AC規格	WLMH2-LDK13A	WLMG2-LDK13A
	2芯	DC規格	WLMH2-LDK13	WLMG2-LDK13
	4芯	AC規格	WLMH2-LDK43A	WLMG2-LDK43A
	4芯	DC規格	WLMH2-LDK43	WLMG2-LDK43
滾輪手柄型快速接頭型＊2	2芯	DC規格	WLMH2-LD-M1J	WLMG2-LD-M1J
滾輪手柄型快速接頭型＊2	4芯	DC規格	WLMH2-LD-DGJ03	WLMG2-LD-DGJ03

＊1.出貨時設定為不動作時亮燈（NO連接）。

要以動作時亮燈（NC連接）使用時，請將顯示燈基座旋轉180°更換成動作時亮燈。（有關2芯型，請另洽本公司）

＊2. 附0.3m長纜線

對方側纜線

直線型 326_lu_67

電壓規格	芯數	纜線長度	型號
AC用	2	2m	XS2F-A421-DB0-F
	2	5m	XS2F-A421-GB0-F
	4	2m	XS2F-A421-D90-F
	4	5m	XS2F-A421-G90-F
DC用	2	2m	XS2F-D421-DD0
	2	5m	XS2F-D421-GD0
	4	2m	XS2F-D421-D80-F
	4	5m	XS2F-D421-G80-F

單品零件

頭部單品

致動器的種類	套裝型號	頭部型號(含致動器)
滾輪手柄型	WLCA2	WL-1H1100
	WLG2	WL-2H1100
	WLH2	WL-2H1100-1＊
	WLCA2-2	WL-3H1100
	WLCA2-2N	WL-6H1100
可調式滾輪手柄型	WLCA12	WL-1H2100
	WLG12	WL-2H2100
	WLH12	WL-2H2100-1＊
	WLCA12-2	WL-3H2100
	WLCA12-2N	WL-6H2100
可調式桿狀手柄型	WLCL	WL-4H4100
	WLGL	WL-2H4100
	WLCL-2	WL-3H4100
	WLCL-2N	WL-6H4100
頂部柱塞型	WLD	WL-7H100
	WLD2	WL-7H200
	WLD3	WL-7H300
	WLD28	WL-7H400
側邊柱塞型	WLSD	WL-8H100
	WLSD2	WL-8H200
	WLSD3	WL-8H300
叉形手柄鎖定型	WLCA32-41	WL-5H5100
	WLCA32-42	WL-5H5102
	WLCA32-43	WL-5H5104
	WLCA32-44	WL-5H5104
螺旋彈簧型	WLNJ	WL-9H100
	WLNJ-30	WL-9H200
	WLNJ-2	WL-9H300
	WLNJ-S2	WL-9H400

＊含手柄頭部型號WL-[]H型後的數字去掉後，即為無手柄頭部型號。
例：WL-1H1100型→WL-1H型但是，如為WLH2型、WLH12型，型號應為WL-2H-1型；
如為WLGCA2型，應為WL-1H-1型。亦備有其他頭部型號，請另行洽詢。

無手柄本體

致動器的種類		無手柄本體
致動器的種類		型號
滾輪手柄用	標準型、R38	WLRCA2
	高精度型、R38	WLRGCA2
	過行程型高感度型、80°	WLRG2
	過行程型一般型、80°	WLRH2
	過行程型90°動作型	WLRCA2-2
	過行程型90°動作型	WLRCA2-2N
可調式滾輪手柄用	標準型	WLRCA2
	過行程型高感度型、80°	WLRG2
	過行程型一般型、80°	WLRH2
	過行程型90°動作型	WLRCA2-2
	過行程型90°動作型	WLRCA2-2N
可調式桿狀手柄用	標準型、25～140mm	WLRCL
	過行程型高感度型、80°、25～140mm	WLRG2
	過行程型90°動作型、25～140mm	WLRCA2-2
	過行程型90°動作型、25～140mm	WLRCA2-2N
頂部柱塞用	──	──
側邊柱塞用	──	──
叉形手柄鎖定用	保持型：WL-5A100 保持型：WL-5A102 保持型：WL-5A104	WLRCA32
螺旋彈簧用	──	──

附動作指示燈外蓋單品

外蓋種類	僅限附燈外蓋
外蓋種類	型號
霓虹燈	WL-LE
LED	WL-LD

註. 出廠時設定為不動作時亮燈。
如要改以動作時亮燈使用，請將燈基座旋轉180°。

防濺型單品

頭部(附致動器)		手柄		附燈外蓋	無手柄本體
內六角手柄	雙重螺帽手柄	內六角手柄	雙重螺帽手柄	附燈外蓋	無手柄本體

型號	型號	型號	型號	型號	型號
WL-1H1100S (WLCA2-[]、 WLGCA2-[]用)	WL-2H1100S (WLH2-[]、 WLG2-[]用)	滾輪手柄 WL-1A103S	滾輪手柄 WL-1A105S	霓虹燈 WL-LES	WLRCA2-LDS
					WLRH2-LES
					WLRH2-LDS
				發光二極體(LED) WL-LDS	WLRG2-LDS
				發光二極體(LED) WL-LDS	WLRGCA2-LES

WL型頭部可否更換一覽

型號群組中的頭部可更換。非群組中的頭部無法更換。

群組編號	套裝型號	頭部型號(含致動器)
1	WLCA2	WL-1H1100
	WLCA2-7	WL-1H1200
	WLCA2-8	WL-1H1300
	WLCA12	WL-1H2100
2	WLCL	WL-4H4100＊
3	WLH2	WL-2H1100-1
	WLH12	WL-2H2100-1
	WLHL	WL-2H4100
	WLHAL4	WL-2H4106
	WLHAL5	WL-2H4107
4	WLCA2-2N	WL-6H1100
	WLCA12-2N	WL-6H2100
	WLCL-2N	WL-6H4100
5	WLCA2-2	WL-3H1100
	WLCA12-2	WL-3H2100
	WLCL-2	WL-3H4100
6	WLG2	WL-2H1100
	WLG12	WL-2H2100
	WLGL	WL-2H4100
7	WLCA32-41	WL-5H5100
	WLCA32-42	WL-5H5102
	WLCA32-43	WL-5H5104
	WLCA32-44	WL-5H5104
8	WLD	WL-7H100
	WLD2	WL-7H200
	WLD3	WL-7H300
9	WLD28	WL-7H400＊
10	WLSD	WL-8H100
	WLSD2	WL-8H200
	WLSD3	WL-8H300
11	WLNJ	WL-9H100
11	WLNJ-30	WL-9H200
12	WLNJ-2	WL-9H300＊
13	WLNJ-S2	WL-9H400＊

＊頭部為專用型式，無法與其他型號組合。

一般型/耐環境型

額定

一般負載型

型	額定電壓 (V)	無電感負載(A)				電感負載(A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
標準型過行程型 (高感度型除外) 高精度型	AC 125 250 500	10 10 10		3 2 1.5	1.5 1 0.8	10 10 3		5 3 1.5	2.5 1.5 0.8
標準型過行程型 (高感度型除外) 高精度型	DC 8 14 30 125 250	10 10 6 0.8 0.4		6 6 4 0.2 0.1	3 3 3 0.2 0.1	10 10 6 0.8 0.4		6 6 4 0.2 0.1
過行程型 (高感度型)	AC 125 250	5 5		―		―		―
過行程型 (高感度型)	DC 125 250	0.4 0.2		―		―		―

註1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4 以上（交流）、
時間常數7ms以下（直流）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。
5. 如為PC負載，請使用微小負載型。

突波電流	常閉	最大30A(最大15A＊)
突波電流	常開	最大20A(最大10A＊)

＊過行程型（高感度型）的情形。

最小適用負載	DC5V 160mA

微小負載型（使用時請參考）

額定電壓(V)	額定電流(A)
AC125	0.1
DC 30	0.1

註. 負載為電阻負載。

最適合在下圖的區域內使用。

建議負載範圍	DC5～30V 0.5～100mA

最小適用負載	DC5V 1mA

認證額定規格

UL/CSA
一般負載型 A600 NEMA

額定電壓	通電電流	電流(A)		伏特安培(VA)
額定電壓	通電電流	輸入	遮斷	輸入	遮斷
120VAC 240VAC 480VAC 600VAC	10A	60 30 15 12	6 3 1.5 1.2	7,200	720

微小負載型

0.1A 125VAC、0.1A 30VDC

TÜV （EN60947-5-1）（僅含接地端子產品取得認證）

型號	使用類別與額定	熱電流(I the)	指示燈
WL[]	AC-15 2A/250V DC-12 2A/48V	10A	――
WL01[]	AC-14 0.1A/125V DC-12 0.1A/48V	0.5A	――
WL[]-LE	AC-15 2A/250V	10A	霓虹燈
WL01[]-LE	AC-14 0.1A/125V	0.5A	霓虹燈
WL[]-LD	AC-15 2A/115V DC-12 2A/48V	10A	LED
WL01[]-LD	AC-14 0.1A/115V DC-12 0.1A/48V	0.5A	LED

註. AC-15 2A/250V的含意如下。

使用類別	AC-15
額定運轉電流(Ie)	2A
額定運轉電壓(Ue)	250V

動作指示型（附動作指示燈）

型		電壓(V)	漏電流(mA)
WL-LE	霓虹燈	AC125	約0.6
WL-LE	霓虹燈	AC250	約1.9
WL-LD	LED	AC/DC10～24	約0.4
WL-LD	LED	AC/DC115	約0.5

性能

保護構造		IP67
耐久性＊1	機械性	1,500萬次以上＊2
耐久性＊1	電氣性	75萬次以上＊3
容許操作速度		1mm～1m/s (WLCA2型時)
容許動作頻率	機械性	120次/min
容許動作頻率	電氣性	30次/min
額定頻率		50/60Hz
絕緣阻抗		100 MΩ min. (at 500 VDC)
接觸電阻		25mΩ以下(初始值，內建開關單體)＊6
耐電壓	同極端子間	AC1,000V (600V) 50/60Hz 1min
	各端子與接地間	AC2,200V (1,500V) 50/60Hz 1min/Uimp 2.5kV
	各端子與非充電金屬部位間	AC2,200V (1,500V) 50/60Hz 1min/Uimp 2.5kV
額定絕緣電壓(Ui)		250V (EN60947-5-1)
污染度(使用環境)		3 (EN60947-5-1)
短路保護裝置		10A保險絲gG或gI型(IEC269)
限制短路電流		100A (EN60947-5-1)
額定密閉熱電流(I the)		10A、0.5A (EN60947-5-1)
防觸電保護等級		class I
震動	誤動作	10～55Hz重複振幅1.5mm＊4
衝擊	耐久	最大1,000m/s²
衝擊	誤動作	最大300m/s²＊4
使用環境溫度		-10～+80℃ (不可結冰)＊5
使用環境濕度		35～95%RH
重量		約275g (WLCA2型時)

註1. 上述數值為初始值。
2. 耐電壓的（）中之數值為過行程型（高感度型）微小負載型的值。
＊1. 耐久性數值為環境溫度5～35℃，環境濕度40～70％RH時之數值。
其他詳細條件請另行洽詢。
＊2. 過行程型的一般型、高感度型、彈性桿型為1,000萬次以上。
耐候型為50萬次以上。
＊3. 高感度型為50萬次以上。但微小負載型在所有型號中皆為100萬次以上。
耐候型為50萬次以上。
＊4. 彈性桿型除外。微小負載型為最大200m/s²。
＊5. 耐寒型為－40～＋40℃ （不可結冰）。
耐熱型為＋5～＋120℃。
＊6. 微小負載型為50mΩ以下（初始值、內建開關單體）。

防濺型

額定

螺旋安裝端子

型號	額定電壓 (V)	無電感負載(A)				電感負載(A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
WL[]-LES	AC 125 250	10 10		3 2	1.5 1	10 10		5 3	2.5 1.5
WL[]-LDS	AC 115	10		3	1.5	10		5	2.5
WL[]-LDS	DC 12 24 48	10 6 3		6 4 2	3 3 1.5	10 6 3		6 4 2

註1. 上述數值表示穩定電流。
2. 電感負載係指功率因數0.4以上（交流）、時間常數7ms以下（直流）。
3. 集總負載係指具有10倍之突波電流。
4. 馬達負載係指具有6倍之突波電流。

突波電流	常閉	最大30A
突波電流	常開	最大20A
使用環境溫度		-10～+80℃ (不可結冰)
使用環境濕度		35～95%RH

認證額定規格

UL/CSA
LE（霓虹燈）型 A300

額定電壓	通電電流	電流(A)		伏特安培(VA)
額定電壓	通電電流	輸入	遮斷	輸入	遮斷
120VAC 240VAC	10A	60 30	6 3	7,200	720

LD（LED）型

額定電壓	通電電流
115VAC	10A
115VDC	0.8A

CCC （GB14048.5）

型號	使用類別與額定
WL[]	AC-15 2A/250V DC-13 2A/48V
WL01[]	AC-15 0.1A/125V DC-13 0.1A/48V
WL[]-LE	AC-15 2A/250V
WL01[]-LE	AC-15 0.1A/125V
WL[]-LD	AC-15 2A/115V DC-13 2A/48V
WL01[]-LD	AC-15 0.1A/115V DC-13 0.1A/48V

註. AC-15 2A/250V的含意如下。

使用類別	AC-15
額定運轉電流(Ie)	2A
額定運轉電壓(Ue)	250V

性能

保護構造		IP67
耐久性＊1	機械性	1,500萬次以上＊2
耐久性＊1	電器性	75萬次以上＊3
容許操作速度		1mm～1m/s (WLCA2型時)
容許動作頻率	機械性	120次/min
容許動作頻率	電器性	30次/min
額定頻率		50/60Hz
絕緣阻抗		100 MΩ min. (at 500 VDC)
接觸電阻		25mΩ以下(初始值，單內建開關)
耐電壓	同極端子間	AC1,000V (600V) 50/60Hz 1min
	各端子與接地間	AC2,200V (1,500V) 50/60Hz 1min/Uimp 2.5kV
	各端子與非充電金屬部位間	AC2,200V (1,500V) 50/60Hz 1min/Uimp 2.5kV
額定絕緣電壓(Ui)		250V (EN60947-5-1)
污染度(使用環境)		3 (EN60947-5-1)
短路保護裝置		10A保險絲gG或gI型(IEC269)
限制短路電流		100A (EN60947-5-1)
額定密閉熱電流(Ithe)		10A、0.5A (EN60947-5-1)
防觸電保護等級		class I
震動	誤動作	10～55Hz重複振幅1.5mm
衝擊	耐久	最大1,000m/s²
衝擊	誤動作	最大300m/s²
使用環境溫度		-10～+80℃ (不可結冰)
使用環境濕度		35～95%RH
重量		約275g (WLCA2型時)

註1. 上述數值為初始值。
註2. 耐電壓的（）中之數值為過行程型（高感度型）的值。
＊1. 耐久性數值為環境溫度5～35℃，環境濕度40～70％RH時之數值。其他詳細條件請另行洽詢。
＊2. 過行程型的一般型、高感度型為1,000萬次以上。
＊3. 高感度型為50萬次以上。但微小負載型在所有型號中皆為100萬次以上。

長壽命型

額定

一般額定（使用時請參考）

螺旋安裝端子型

型	額定電壓 (V)	無電感負載(A)				電感負載(A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
標準型過行程型 (高感度型除外) 高精度型	AC 115	10		3	1.5	10		5	2.5
標準型過行程型 (高感度型除外) 高精度型	DC 12 24 48 115	10 6 3 0.8		6 4 2 0.2	3 3 1.5 0.2	10 6 3 0.8		6 4 2 0.2
過行程型 (高感度型)	AC 115	5		―		―		―
過行程型 (高感度型)	DC 115	0.4		―		―		―

突波電流	常閉	最大30A (最大15A＊)
突波電流	常開	最大20A (最大15A＊)

＊過行程型（高感度型）的情形。

直接出線式接頭型/快速接頭型

型	額定電壓 (V)	無電感負載(A)				電感負載(A)
		電阻負載		集總負載		電感負載		馬達負載
		常閉	常開	常閉	常開	常閉	常開	常閉	常開
DC用	DC 12	3	3	3	3	3	3	3	3
	DC 24	3	3	3	3	3	3	3	3
	DC 48	3	3	2	1.5	3	3	2	2
	DC 115	0.8	0.8	0.2	0.2	0.8	0.8	0.2	0.2
AC用	AC 115	3	3	3	1.5	3	3	3	2.5

性能

保護構造		IP67
耐久性＊	機械性	3,000萬次以上
耐久性＊	電氣性	3,000萬次以上(DC24V 10mA 電阻負載) 75萬次以上(AC115V 10A 電阻負載) 惟高感度型為50萬次以上 (AC115V 10A 電阻負載)
容許操作速度		1mm～1m/s (WLMCA2型時)
容許動作頻率	機械性	120次/min
容許動作頻率	電氣性	30次/min
額定頻率		50/60Hz
絕緣阻抗		100 MΩ min. (at 500 VDC)
接觸電阻		25mΩ以下(初始值，單內建開關)
耐電壓 (50/60Hz 1min.)	同極端子間	AC1,000V (接頭型除外)
	各端子與接地間	AC2,200V (1,500V)
	各端子與非充電金屬部位間	AC2,200V (1,500V)
震動	誤動作	10～55Hz重複振幅1.5mm
衝擊	耐久	最大1,000m/s²
衝擊	誤動作	最大300m/s²
使用環境溫度		-10～+80℃ (不可結冰)
使用環境濕度		35～95%RH
重量		約275g (WLMCA2型時)

註. 耐電壓的（）中之數值為過行程型（高感度型）及接頭型的值。
＊耐久性數值為環境溫度5～35℃，環境濕度40～70％RH時之數值。
其他詳細條件請另行洽詢。

（單位：mm）

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

一般型

標準型

●標準型

旋轉手柄型

各型號的WL[]型為標準型，WL01[]型為微小負載型。

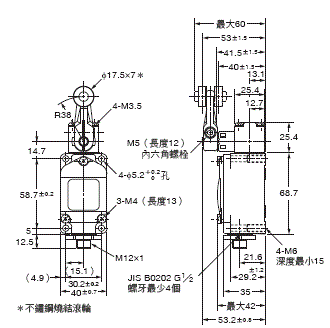

滾輪手柄型 R38型
WLCA2型
WL01CA2型

滾輪手柄型 R50型
WLCA2-7型
WL01CA2-7型

滾輪手柄R63型
WLCA2-8型
WL01CA2-8型

可調式滾輪手柄型
WLCA12型
WL01CA12型

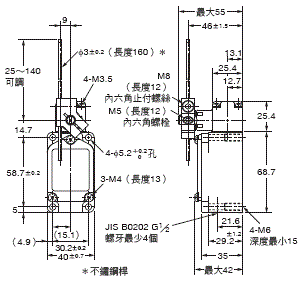

可調式桿狀手柄25～140mm型
WLCL型
WL01CL型

叉形手柄鎖定型
WLCA32-41～44型
WL01CA32-41～44型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

柱塞型

各型號的WL[]型為標準型，WL01[]型為微小負載型。

頂部柱塞型
WLD型
WL01D型

側邊柱塞型
WLSD型
WL01SD型

頂部滾輪柱塞型
WLD2型
WL01D2型

側邊滾輪柱塞型
WLSD2型
WL01SD2型

頂部滾珠柱塞型
WLD3型
WL01D3型

側邊滾珠柱塞型
WLSD3型
WL01SD3型

密封頂部滾輪柱塞型
WLD28型
WL01D28型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

326_dm_15

彈性桿型

各型號的WL[]型為標準型，WL01[]型為微小負載型。

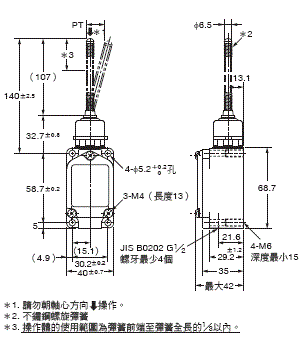

螺旋彈簧型
WLNJ型
WL01NJ型

螺旋彈簧型（多捲式）
WLNJ-30型
WL01NJ-30型

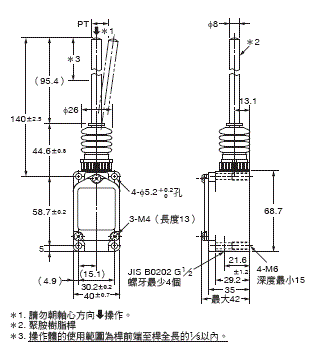

螺旋彈簧型（樹脂棒）
WLNJ-2型
WL01NJ-2型

鋼線型
WLNJ-S2型
WL01NJ-S2型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

●過行程型

一般型、高感度型

各型號的WL[]型為標準型，WL01[]型為微小負載型。

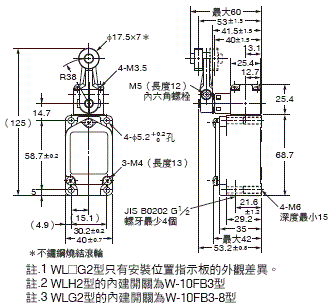

滾輪手柄型 R38
WLH2型
WL01H2型
WLG2型
WL01G2型

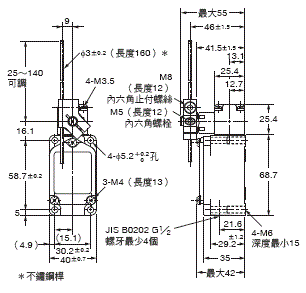

可調式桿狀手柄型
WLHL型
WL01HL型
WLGL型
WL01GL型

可調式滾輪手柄型
WLH12型
WL01H12型
WLG12型
WL01G12型

可調式桿狀手柄型
WLHAL4型
WL01HAL4型

彈簧棒桿型
WLHAL5型
< WL01HAL5型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

WLH12型、WL01H12型的手柄長度89mm時的OF、RF參考值

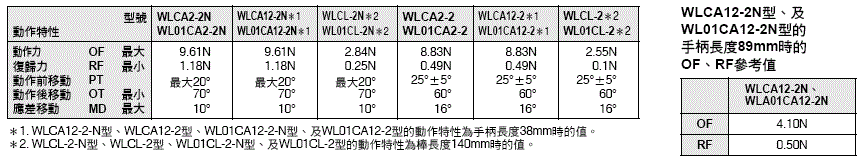

90°動作型

各型號的WL[]型為標準型，WL01[]型為微小負載型。

滾輪手柄型
WLCA2-2N型
WL01CA2-2N型

滾輪手柄型
WLCA2-2型
WL01CA2-2型

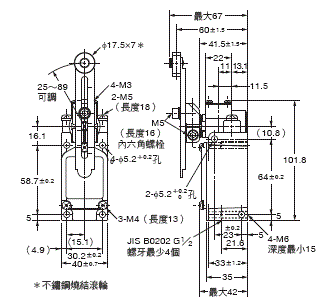

可調式滾輪手柄型
WLCA12-2N
WL01CA12-2N

可調式滾輪手柄型
WLCA12-2
WL01CA12-2

可調式桿狀手柄型
WLCL-2N型
WL01CL-2N型

可調式桿狀手柄型
WLCL-2型
WL01CL-2型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

●高精度型

各型號的WL[]型為標準型，WL01[]型為微小負載型。

滾輪手柄型
WLGCA2
WL01GCA2

註. 外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

感測器I/O接頭型

●直接出線接頭型/快速接頭型

（適用電纜請參閱型錄第 17 頁。）

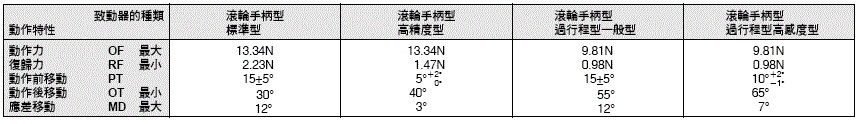

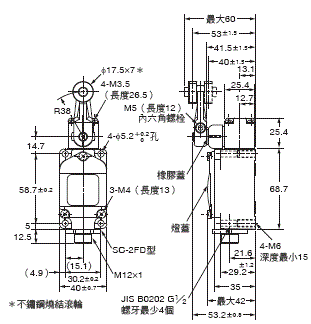

滾輪手柄型
標準型（WLCA2型）、高精度型（WLGCA2型）、
過行程型一般型（WLH2型）、過行程型高感度型（WLG2型）

各型號的WL[]型為標準型，WL01[]型為微小負載型。

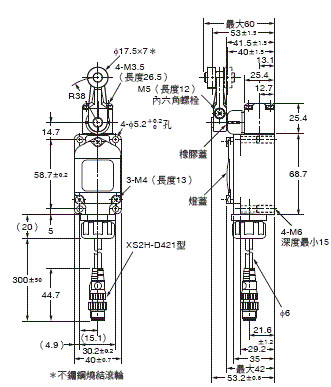

接頭型

快速接頭型

註1. WLG2型只有安裝位置指示板的外觀差異。

2. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

3. 上圖為含動作指示燈。

頂部滾輪柱塞型（WLD2型）

接頭型

快速接頭型

註1. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

2. 上圖為含動作指示燈。

326_dm_42

動作指示型

滾輪手柄型
WLCA2-LE/LD型
WL01CA2-LE/LD型

326_dm_43

註. 外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

326_dm_44

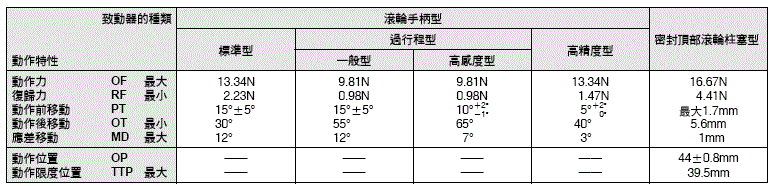

防濺型

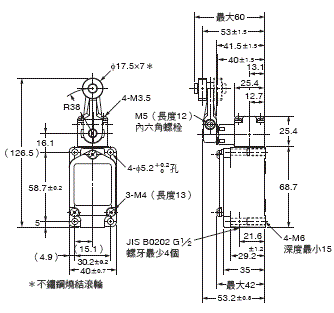

滾輪手柄型
（螺旋安裝端子型）
WLCA2-[]S型/WL01[]-[]S型
WLH2-[]S型/WLG2-[]S型
WLGCA2-[]S型

326_dm_45

滾輪手柄型
（快速接頭型）
WLCA2-[]S-M1J型※/WL01[]-[]S-M1J型※
WLH2-[]S-M1J型※/WLG2-[]S-M1J型※
WLGCA2-[]S-M1J型※
※雖然芯線數量不同、外觀尺寸相同。

326_dm_46

密封頂部滾輪柱塞型
（螺旋安裝端子型）
WLD28-[]S型

密封頂部滾輪柱塞型
（快速接頭型）
WLD28-[]S-M1J型※
※雖然芯線數量不同、外觀尺寸相同。

326_dm_48

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

326_dm_49

長壽命型

旋轉手柄型

滾輪手柄型
（螺旋安裝端子型）
WLM[]-LD型

326_dm_50

滾輪手柄型
（直接出線式接頭型）
WLM[]-LD[]型

滾輪手柄型
（快速接頭型）
WLM[]-LD[]型

註. 各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

●致動器單品

手柄

WL-1A100型
標準手柄

WL-1A115型
樹脂滾輪

WL-1A400型
軸承滾輪

WL-1A118型
滾輪寬30尼龍滾輪

WL-1A105型
雙重螺帽鎖緊

WL-1A103S型
防濺用

WL-1A200型
手柄長度50、滾輪寬15

WL-1A300型
手柄長度63

WL-2A100型

WL-2A111型
樹脂滾輪

WL-2A107型
雙重螺帽鎖緊

WL-2A108型
樹脂滾輪

WL-2A122型

WL-2A106型

WL-2A130型

WL-2A104型

WL-2A110型

WL-2A105型

WL-1A106型

WL-1A110型

WL-4A100型

WL-4A201型

WL-3A100型

WL-3A106型
雙重螺帽鎖緊

WL-3A108型

WL-3A200型

WL-3A203型

WL-4A112型

WL-2A129型

WL-5A101型
（塑膠滾輪為WL-5A100型）

WL-5A103型
（塑膠滾輪為WL-5A102型）

326_dm_84

WL-5A105型
（塑膠滾輪為WL-5A104型）

326_dm_85

註1. 外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。

2. 使用可調式滾輪（桿）手柄時，請將手柄朝下使用。此外，可能發生Telegraphing現象（開關因慣性而反覆ON、OFF的現象），敬請注意。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
WL/WLM 規格說明書	- [14443KB]	2015年9月17日 20150917	WL/WLM 規格說明書

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
WL Data Sheet	- [7720KB]	Jan 21, 2022 20220121	WL Data Sheet
Predictive Maintenance Solutions Catalog Vol.1	Y236-E1-02 [4096KB]	Nov 02, 2020 20201102	Predictive Maintenance Solutions Catalog Vol.1

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

WL

一般型

耐環境型

防濺型

長壽命型

所有型式共通的特長

一般型

標準型

動作指示型

感測器I/O接頭型

耐環境型

防濺型

長壽命型

單品零件

WL型頭部可否更換一覽

一般型/耐環境型

微小負載型（使用時請參考）

認證額定規格 UL/CSA 一般負載型 A600 NEMA

微小負載型

動作指示型（附動作指示燈）

性能

防濺型

認證額定規格 UL/CSA LE（霓虹燈）型 A300

性能

長壽命型

性能

一般型

標準型

●標準型

旋轉手柄型

柱塞型

彈性桿型

●過行程型

一般型、高感度型

90°動作型

感測器I/O接頭型

滾輪手柄型 標準型（WLCA2型）、高精度型（WLGCA2型）、 過行程型一般型（WLH2型）、過行程型高感度型（WLG2型）

頂部滾輪柱塞型（WLD2型）

動作指示型

防濺型

長壽命型

旋轉手柄型

手柄

中文

English

Global Edition

其他產品

D4A-[]N

HL-5000

D4C

認證額定規格

UL/CSA
一般負載型 A600 NEMA

認證額定規格

UL/CSA
LE（霓虹燈）型 A300

滾輪手柄型
標準型（WLCA2型）、高精度型（WLGCA2型）、
過行程型一般型（WLH2型）、過行程型高感度型（WLG2型）
