| 類型 | M5 | M8 | M10 | ||
|---|---|---|---|---|---|
| 致動器 | 導線長度(m) | 型號 | 型號 | ||
半球柱塞型
 |
1 | D5B-5011 | D5B-8011 | D5B-1011 | |
| 3 | D5B-5013 | D5B-8013 | D5B-1013 | ||
| 5 | D5B-5015 | D5B-8015 | D5B-1015 | ||
圓錐柱塞型
 |
1 | D5B-5021 | D5B-8021 | D5B-1021 | |
| 3 | D5B-5023 | D5B-8023 | D5B-1023 | ||
| 5 | D5B-5025 | D5B-8025 | D5B-1025 | ||
鋼絲彈簧型
 |
短彈簧 | 1 | D5B-5511 | D5B-8511 | D5B-1511 |
| 3 | D5B-5513 | D5B-8513 | D5B-1513 | ||
| 5 | D5B-5515 | D5B-8515 | D5B-1515 | ||
| 長彈簧 | 1 | ―― | ―― | D5B-1531 | |
| 3 | D5B-1533 | ||||
| 5 | D5B-1535 | ||||
D5B
產品特色
檢測多方向的物體，多用途接觸開關
採用慢動的開關機構。
接點鍍金，微小負載且接觸可靠性高。
可直接輸入電腦及可編程控制器等。
提供小型外徑的M5、M8、M10三種類型。
採用面板安裝方式，安裝簡單。
額定
| 電氣等級 | DC5V 1mA～DC30V 30mA (電阻負載) |
|---|
性能
| 保護構造 | IP67 | |
|---|---|---|
| 耐久性＊1 | 機械性 | 1,000萬次以上 |
| 電氣性 | 500萬次以上(DC30V 30mA 電阻負載) | |
| 容許操作速度 | 5～500mm/s | |
| 容許操作頻率 | 機械性 | 120次/min |
| 電氣性 | 60次/min | |
| 絕緣阻抗 | 各端子與非充電金屬部之間100 MΩ min. (at 250 VDC) | |
| 接觸電阻 | 含導線1m：700mΩ以下(初始值) 含導線3m：1.9Ω以下(初始值) 含導線5m：3.1Ω以下(初始值) |
|
| 耐電壓 (50/60Hz 1min) |
同極端子間 | AC250V(TTP時) |
| 各端子與 非充電金屬部位間 |
AC1,000V(M5型為600V) | |
| 震動 | 誤動作 | 10～55Hz重複振幅1.5mm＊2 |
| 衝撃 | 耐久 | 最大1,000m/s2 |
| 誤動作 | 最高300m/s2＊3 | |
| 使用環境溫度 | -10～+70℃ (不可結冰) | |
| 使用環境濕度 | 35～95%RH | |
| 致動器強度 | 14.7N＊4 | |
| 重量 | 開關本體 | 約14g(M5)、約20g(M8)、約21g(M10) |
| 纜線 | 約10g/m | |
註. 上列數值為初始值。
＊1. 耐久性數值為環境溫度5～35℃、環境濕度40～70％RH時之數值。
其他詳細條件請另行洽詢。
＊2. 鋼絲彈簧型為16.7Hz重複振幅1mm
＊3. 鋼絲彈簧型最大50m/s2
＊4. 鋼絲彈簧型除外。
（單位：mm）
M5型（[]中填入導線長度的記號。 請參閱上一頁的「種類」。）

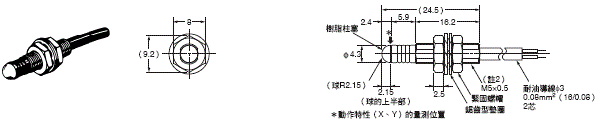

D5B-501[]型

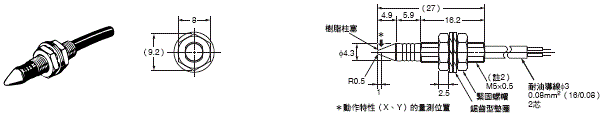

D5B-502[]型

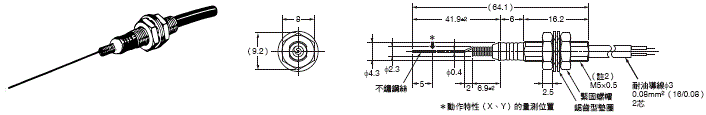

D5B-551[]型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 外殼的螺絲部為特殊螺絲尺寸（螺距0.5mm）。無法以標準螺絲攻加工進行安裝，請使用配件螺帽安裝。

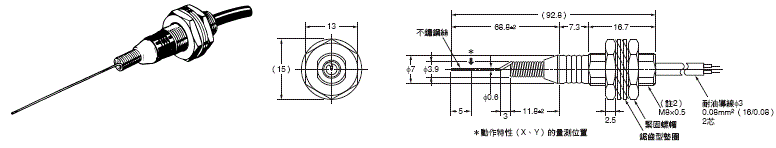

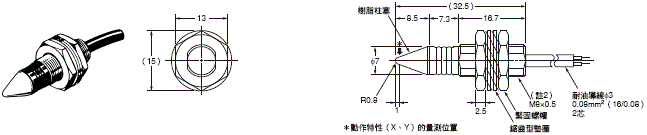

M8型

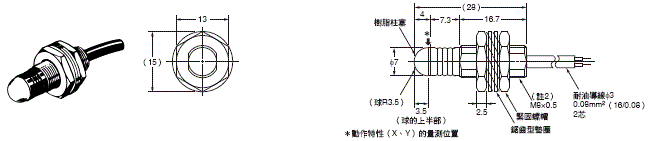

D5B-801[]型
D5B-802[]型
D5B-851[]型

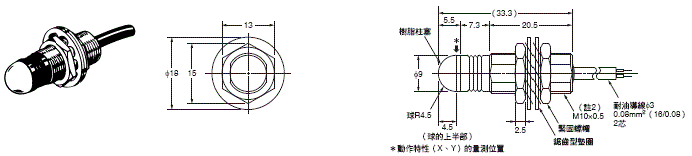

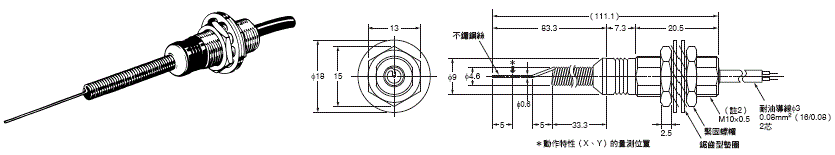

M10型
D5B-101[]型

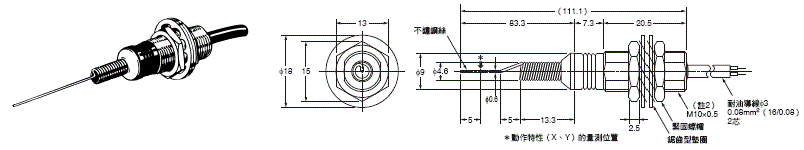

D5B-151[]型

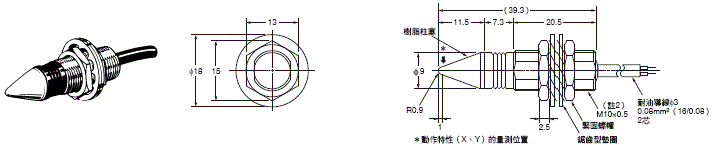

D5B-102[]型
D5B-153[]型
註1. 上述各機種之外觀尺寸圖中，未指定部分之尺寸公差為±0.4mm。
2. 外殼的螺絲部為特殊螺絲尺寸（螺距0.5mm）。無法以標準螺絲攻加工進行安裝，請使用配件螺帽安裝。

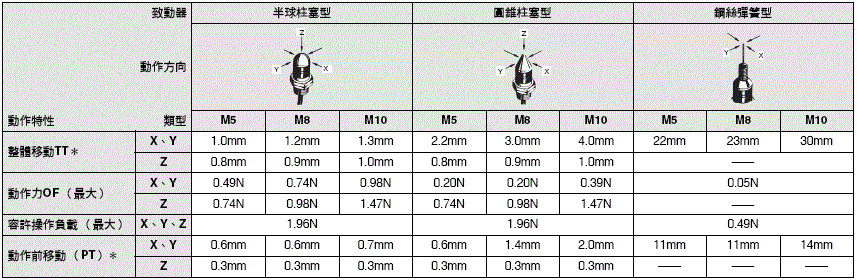

動作特性
＊參考值。
