| 形狀 |  |
||||
|---|---|---|---|---|---|
| 標準型聲音 | |||||
| 朝A方向插入短路片時＊2 | 斷續音 噗ー・噗ー・噗ー |
斷續音 嗡・嗡・嗡 |
斷續音(高音) 嗶ー・嗶ー・嗶ー |
斷續音(高音) 嗶・嗶・嗶・嗶 |
|
| 朝B方向插入短路片時＊2 (短路片拆除時) |
連續音 噗── |
斷續音 噗──・噗── |
連續音(高音) 嗶── |
斷續音(高音) 嗶─・嗶─ |
|
| 使用電壓 | |||||
| AC/DC6V | 型號 | M2BJ-B06 | M2BJ-B06A | M2BJ-B06B | M2BJ-B06C |
| AC/DC12～24V | M2BJ-B24 | M2BJ-B24A | M2BJ-B24B | M2BJ-B24C | |
| DC12～24V | M2BJ-B24-D | - | M2BJ-B24B-D | - | |
M2BJ
產品特色
深度22mm 圓形φ16系列
提供標準音量型（固定80 Phon）與高音量型（可調整70～95 Phon）， 並可切換斷續音及連續音。
| 形狀 |  |
||
|---|---|---|---|
| 高音量型聲音＊1 | |||
| 朝A方向插入短路片時＊2 | 斷續音 嗶ー・嗶ー・嗶ー |
斷續音 嗶啵・嗶啵・嗶啵 |
|
| 朝B方向插入短路片時＊2 (短路片拆除時) |
連續音 嗶──── |
斷續音 嗶──・嗶── |
|
| 使用電壓 | |||
| AC/DC6V | 型號 | M2BJ-BH06D | M2BJ-BH06E |
| AC/DC12～24V | M2BJ-BH24D | M2BJ-BH24E | |
| DC12～24V | M2BJ-BH24D-D | M2BJ-BH24E-D | |
＊1. 高音量型附有LED燈。蜂鳴器一響，LED就會亮起。
＊2. 關於短路片插入的方向，請參閱型錄第 5 頁的「關於短路片（M2BJ-BTH型） 」。
工具
| 種類 | 形狀 | 型號 | 使用上的注意事項 |
|---|---|---|---|
| 螺帽鎖緊工具 |  |
A16Z-3004 | 便於連續安裝。 |
亦有外部訊號切換型（M2BJ-BH24D-DA型）
・不使用短路片，而是透過外部訊號來切換連續、斷續音。
M2BJ-BH24D-DA型
| SW方向 | 聲音 |
|---|---|
| SW A方向ON時(端子1-2為ON) | 斷續音 嗶啵・嗶啵・嗶啵 |
| SW B方向ON時(端子2-3為ON) | 連續音 嗶ーーーーーーーー |
2. 請務必留意電源的極性。若錯誤逆接電源極性恐導致損壞。
蜂鳴器
| 型號 | 標準音量型 | ||||
|---|---|---|---|---|---|
| M2BJ-B06 | M2BJ-B06A | M2BJ-B06B | M2BJ-B06C | ||
| 使用電壓 | AC/DC6V | ||||
| 音壓(距離0.1m、額定電壓) | TYP.80dB (Phon)以上 | ||||
| 驅動頻率 | 2±0.5kHz | 4±0.5kHz | |||
| 斷續次數 | 190次/min±10% | ＊2 長： 55次/min±10% | 190次/min±10% | ＊4 長： 55次/min±10% | |
| ＊1 短：700次/min±10% | ＊3 短：700次/min±10% | ||||
| 消耗電流 | DC | 最大7mA | 最大20mA | ||
| AC | 最大20mA | ||||
| 突波電流 | 最大1A | ||||
| 耐久性 | 1,000h以上 | ||||
| 絕緣阻抗 | 100MΩ以上(各端子與接地之間) | ||||
| 耐電壓 | AC1,000V/1min (各端子與接地間) | ||||
| 使用環境溫度 | -10～+55°C(不可結冰、結露) | ||||
| 使用環境濕度 | 35～85%RH | ||||
| 保存環境溫度 | -25～+65°C(不可結冰、結露) | ||||
| 保護構造 | IP40 | ||||
| 重量 | 約9g | ||||
| 型號 | 標準音量型 | ||||||
|---|---|---|---|---|---|---|---|
| M2BJ -B24 |
M2BJ-B24A | M2BJ -B24B |
M2BJ-B24C | M2BJ -B24-D |
M2BJ -B24B-D |
||
| 使用電壓 | AC/DC12～24V | DC12～24V | |||||
| 音壓(距離0.1m、額定電壓) | TYP.80dB (Phon)以上 | ||||||
| 驅動頻率 | 2±0.5kHz | 4±0.5kHz | 2±0.5kHz | 4±0.5kHz | |||
| 斷續次數 | 190次/ min±10% |
＊2 長： 55次/min±10% | 190次/ min±10% |
＊4 長： 55次/min±10% | 190次/min±10% | ||
| ＊1 短：700次/min±10% | ＊3 短：700次/min±10% | ||||||
| 消耗電流 | DC | 最大7mA | 最大20mA | 最大7mA | 最大20mA | ||
| AC | 20mA | - | |||||
| 突波電流 | 最大1A | - | |||||
| 耐久性 | 1,000h以上 | ||||||
| 絕緣阻抗 | 100MΩ以上(各端子與接地之間) | ||||||
| 耐電壓 | AC1,000V/1min (各端子與接地間) | ||||||
| 使用環境溫度 | -10～+55°C(不可結冰、結露) | ||||||
| 使用環境濕度 | 35～85%RH | ||||||
| 保存環境溫度 | -25～+65°C(不可結冰、結露) | ||||||
| 保護構造 | IP40 | ||||||
| 重量 | 約9g | ||||||
| 型號 | 高音量型 | ||||||
|---|---|---|---|---|---|---|---|
| M2BJ -BH06D |
M2BJ-BH24D | M2BJ -BH06E |
M2BJ-BH24E | M2BJ- BH24D-D |
M2BJ-BH24E-D | ||
| 使用電壓 | AC/DC6V | AC/DC12～24V | AC/DC6V | AC/DC12～24V | DC12～24V | ||
| 音壓(可調整的音域) (額定電壓、距離0.1m、A範圍) |
TYP.70～95dB (Phon)(調整音域) | ||||||
| 驅動頻率 | 3±0.5kHz | ||||||
| 斷續次數 | 約190次/min | ＊6 長：約55次/min | 約190次/min | ＊6 長：約55次/min | |||
| ＊5 短：約700次/min | ＊5 短：約700次/min | ||||||
| 消耗電流 | DC | 最大50mA | |||||
| AC | AC最大100mA | - | |||||
| 突波電流 | 最大1A | - | |||||
| 耐久性 | 1,000h以上 | ||||||
| 絕緣阻抗 | 100MΩ以上(各端子與接地之間) | ||||||
| 耐電壓 | AC1,000V/1min (各端子與接地間) | ||||||
| 使用環境溫度 | -10～+55°C(不可結冰、結露) | ||||||
| 使用環境濕度 | 35～85%RH | ||||||
| 保存環境溫度 | -25～+65°C(不可結冰、結露) | ||||||
| 保護構造 | IP40 | ||||||
| 重量 | 約12g | ||||||
＊聲音
| ＊1 | 標準音量 | 高音量 | 嗡・嗡・嗡 |
| ＊2 | 噗ー・噗ー | ||
| ＊3 | 斷續音(高音) | 嗶・嗶・嗶・嗶 | |
| ＊4 | 嗶ー・嗶ー | ||
| ＊5 | 高音量 | 斷續音 | 嗶啵・嗶啵・嗶啵 |
| ＊6 | 嗶ー・嗶ー |
（單位：mm）

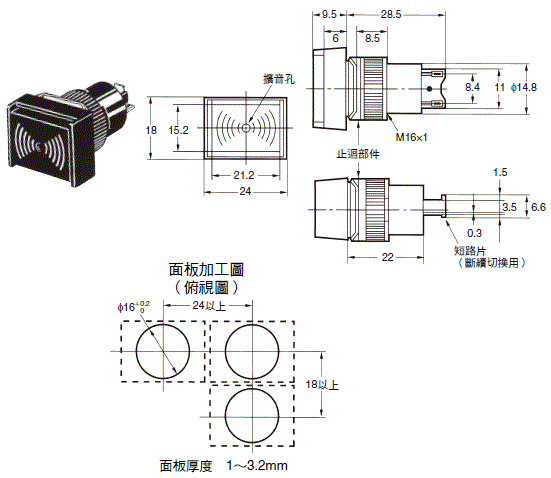

標準音量型／M2BJ-B型

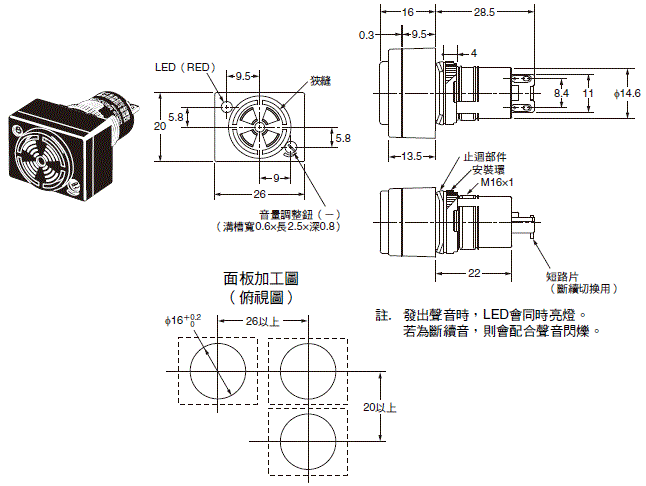

高音量型／M2BJ-BH型
註. 未指定部分的尺寸公差為±0.4mm。
