以套裝方式提供操作部位、燈部及開關部。
A3S (超高亮度型)
產品特色
方形系列ULTRA LED增加照明
無分割型產品新推出高亮度機型
除現有的暢銷機型外，新推出高亮度型7色系列。（原有的紅、黃、綠、白，加上3色新色：橙、藍、純白）
套裝組合型號
長方形
| 動作功能 | 瞬時動作 (自動復歸型) |
交替動作 (自我保持型) |
操作部位的 顏色記號 |
|||
|---|---|---|---|---|---|---|
| 接點類型 | 輸出點數 | 照明方式 | 外殼顏色 | |||
| 通用負載 | 1C | LED燈球 | DC5V | A3SJ-90A1-05S[] | A3SJ-90B1-05S[] | R O G W Y A PW |
| AC/DC12V | A3SJ-90A1-12S[] | A3SJ-90B1-12S[] | ||||
| AC/DC24V | A3SJ-90A1-24S[] | A3SJ-90B1-24S[] | ||||
| 2C | DC5V | A3SJ-90C1-05S[] | A3SJ-90D1-05S[] | |||
| AC/DC12V | A3SJ-90C1-12S[] | A3SJ-90D1-12S[] | ||||
| AC/DC24V | A3SJ-90C1-24S[] | A3SJ-90D1-24S[] | ||||
| 微小負載 | 1C | DC5V | A3SJ-90E1-05S[] | ── | ||
| AC/DC12V | A3SJ-90E1-12S[] | ── | ||||
| AC/DC24V | A3SJ-90E1-24S[] | ── | ||||
| 2C | DC5V | A3SJ-90G1-05S[] | ── | |||
| AC/DC12V | A3SJ-90G1-12S[] | ── | ||||
| AC/DC24V | A3SJ-90G1-24S[] | ── | ||||
正方形
| 動作功能 | 瞬時動作 (自動復歸型) |
交替動作 (自我保持型) |
操作部位的顏色記號 | |||
|---|---|---|---|---|---|---|
| 接點類型 | 輸出點數 | 照明方式 | 外殼顏色 | |||
| 通用負載 | 1C | LED燈球 | DC5V | A3SA-90A1-05S[] | A3SA-90B1-05S[] | R O G W Y A PW |
| AC/DC12V | A3SA-90A1-12S[] | A3SA-90B1-12S[] | ||||
| AC/DC24V | A3SA-90A1-24S[] | A3SA-90B1-24S[] | ||||
| 2C | DC5V | A3SA-90C1-05S[] | A3SA-90D1-05S[] | |||
| AC/DC12V | A3SA-90C1-12S[] | A3SA-90D1-12S[] | ||||
| AC/DC24V | A3SA-90C1-24S[] | A3SA-90D1-24S[] | ||||
| 微小負載 | 1C | DC5V | A3SA-90E1-05S[] | ── | ||
| AC/DC12V | A3SA-90E1-12S[] | ── | ||||
| AC/DC24V | A3SA-90E1-24S[] | ── | ||||
| 2C | DC5V | A3SA-90G1-05S[] | ── | |||
| AC/DC12V | A3SA-90G1-12S[] | ── | ||||
| AC/DC24V | A3SA-90G1-24S[] | ── | ||||
選購品、工具
選購品及工具與A3S型為共用。請參閱A3S型。
安全標準認證額定
UL （File No. E41515）、CSA （File No. LR45258）
一般負載用： AC125V 3A.AC250V 2A
微小負載用： AC125V 0.1A.DC30V 0.1A
註. 以開關部單體取得認證。
額定
一般負載用
| 額定電壓 (V) |
無電感負載(A) | 電感負載(A) | ||||||
|---|---|---|---|---|---|---|---|---|
| 電阻負載 | 集總負載 | 電感負載 | 馬達負載 | |||||
| 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | 常閉 | 常開 | |
| AC 125 AC 250 |
3 2 |
1 0.7 |
0.7 0.5 |
2 1.5 |
1.5 1 |
1 0.7 |
||
| DC 8 DC 14 DC 30 DC 125 DC 250 |
3 3 2 0.4 0.2 |
1 1 1 0.05 0.03 |
2 1.5 1.5 0.4 0.2 |
1.5 1.5 1 0.05 0.03 |
||||
註2. 電感負載係指功率因數0.4以上（AC）、時間常數7ms以下（DC）。
註3. 集總負載係指具有10倍之突波電流。
註4. 馬達負載係指具有6倍之突波電流。
上述額定值是以下列條件進行實驗的情況。
（1）環境溫度：20±2°C
（2）環境濕度：65±5％RH
（3）操作頻率：20次／min
微小負載用
| 額定 | DC30V 0.1A (電阻負載).AC125V 0.1A (電阻負載) |
|---|---|
| 最小適用負載 | DC 5V 1mA |
LED燈球
| 使用電壓 | 額定電壓 | 額定電流 |
|---|---|---|
| DC5V±5% | DC 5V | 8mA |
| AC/DC12V±5% | AC/DC12V | |
| AC/DC24V±5% | AC/DC24V |
性能
| 容許操作頻率 | 機械性 | 瞬時動作型 最高120次/min ＊1 |
|---|---|---|
| 電氣性 | 最高20次/min | |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | |
| 接觸電阻 | 一般負載用 | 50mΩ以下(預設值) |
| 微小負載用 | 100mΩ以下(預設值) | |
| 耐電壓 | 同極端子間 | AC1,000V 50/60Hz 1min |
| 異極端子間 | AC2,000V 50/60Hz 1min | |
| 充電金屬部與接地間 | AC2,000V 50/60Hz 1min | |
| 各端子與非充電金屬部位之間 | AC2,000V 50/60Hz 1min | |
| 燈端子間 | AC1,000V 50/60Hz 1min ＊2 | |
| 震動 | 誤動作 | 重複振幅1.5mm 10～55Hz ＊3 |
| 衝擊 | 耐久 | 最大500m/s2以上 |
| 誤動作 | 最大200m/s2 ＊3 | |
| 耐久性 | 機械性 | 瞬時動作型100萬次以上 交替動作型10萬次以上 (設定、復歸為1次) |
| 電氣性 | 10萬次以上(額定負載) | |
| 重量 | 約10g | |
| 突波電流 | 常閉 | 一般負載用：最大10A |
| 常開 | 一般負載用：最大10A | |
| 使用環境溫度 | -10～+50°C (不可結冰、結露) | |
| 使用環境濕度 | 35～85%RH | |
| 保存環境溫度 | -25～+65°C (不可結冰、結露) | |
| 保護構造 | IP00 | |
| 防止觸電保護等級 | ClassⅡ | |
| PTI (漏電特性) | 175 | |
| 污染度 | 3(IEC60947-5-1) | |
＊2. 未安裝白熾燈、LED的狀態。
＊3. 誤動作1ms以內
動作特性
| 動作功能 | 瞬時動作型 | 交替動作型 | |
|---|---|---|---|
| 動作特性 | |||
| 動作力道 | OF最大 | 3.92N | 4.90N |
| 復歸力道 | RF最小 | 0.49N | 0.294N |
| 整體移動 | TT | 約3mm | 約3mm |
| 動作前移動 | PT最大 | 2.2mm | 2.2mm |
| 操作行程 | LTA最小 | ── | 0.5mm |
接觸形式
| 名稱 | 接觸形式 |
|---|---|
| 雙投型(c接點) |
 |
（單位：mm）

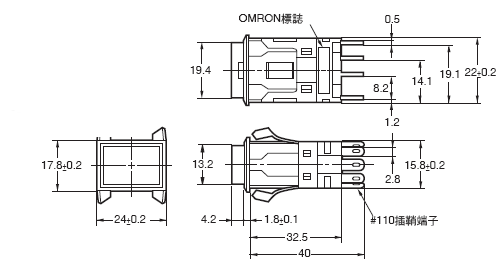

長方形／A3SJ型

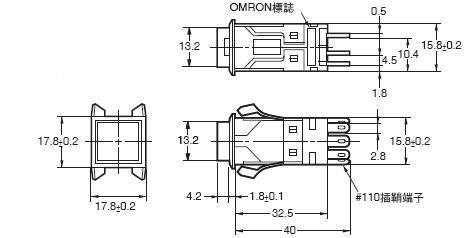

正方形／A3SA型
註. 上述外觀尺寸圖中，未指定的部分之尺寸公差為±0.4mm。安裝面板的板厚為1～4mm。
