A165E

A165E

產品特色
分離模組型 （小巧深度）
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 CAD

在直接開路動作機構若發生接點熔合等異常，將切斷迴路。

符合EN 60947-5-5。

附防止錯誤操作的安全鎖定結構。

兼具提升配線效率的開關分離構造，及專用工具拆卸的 一體型構造。

亦提供3接點一體的模組型產品（A165E-U型）。

型號構成

機種一覽

操作部直徑 功能 型號 外觀
φ30型
φ40型		 按壓鎖
旋轉復歸		 A165E 分離型 1104_lu_1_1(以φ30型為例)
A165E-[]-03U 一體型 1104_lu_1_2(以φ30型為例)

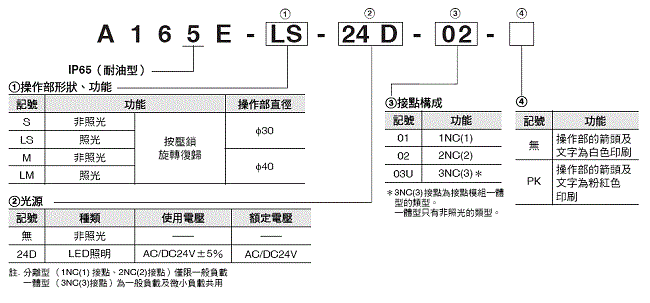

型號組成說明（可組合搭配訂購的型號）

以套組方式提供操作部及LED本體部。

A165E 種類 3

可組合搭配訂購的型號

照明方式 額定電壓 操作部的顏色 操作部的直徑 端子的種類 接點構成 型號
LED照明 AC/DC24V

紅

 φ30

焊接端子

 1NC(1) A165E-LS-24D-01
A165E-LS-24D-01-PK
2NC(2) A165E-LS-24D-02
A165E-LS-24D-02-PK
非照光 --- 1NC(1) A165E-S-01
A165E-S-01-PK
2NC(2) A165E-S-02
A165E-S-02-PK
LED照明 AC/DC24V φ40 1NC(1) A165E-LM-24D-01
A165E-LM-24D-01-PK
2NC(2) A165E-LM-24D-02
A165E-LM-24D-02-PK
非照光 --- 1NC(1) A165E-M-01
A165E-M-01-PK
2NC(2) A165E-M-02
A165E-M-02-PK
非照光 --- φ30 3NC(3) A165E-S-03U
A165E-S-03U-PK
φ40 A165E-M-03U
A165E-M-03U-PK

可組合搭配訂購的型號（不同顏色類型）

照明方式 操作部的顏色＊ 操作部的直徑 端子的種類 接點構成 型號

非照光

 黄

Φ 30

焊接端子

 1NC(1) A165E-SY-01
灰 A165E-SGR-01
黄 2NC(2) A165E-SY-02
灰 A165E-SGR-02
黄 3NC(3) A165E-SY-03U
灰 A165E-SGR-03U
＊黃色及灰色類型無法做為緊急停止開關使用。

單獨訂購型號（適用於分離型）

操作部

外觀 照明方式 型號

φ30

1104_lu_1

 非照光 A165E-S
A165E-S-PK
照光 A165E-LS
A165E-LS-PK

φ40

1104_lu_2

 非照光 A165E-M
A165E-M-PK
照光 A165E-LM
A165E-LM-PK

燈部

形狀 發光顏色 額定電壓 型號
1104_lu_3

紅

高亮度

 DC5V A16-5DSR
AC/DC12V A16-12DSR
AC/DC24V A16-24DSR

開關部

形狀 照明
方式		 接點
構成		 型號
1104_lu_4
 非照光 1NC(1) A165E-01
2NC(2) A165E-02
照光 1NC(1) A165E-01L
2NC(2) A165E-02L

開關部模組

形狀 照明
方式		 接點
構成		 型號
1104_lu_5

照光

 1NC(1) A165E-R-24D-01
2NC(2) A165E-R-24D-02

選購品（另售）

種類 形状 分類 型號 使用注意事項
黃色墊片
1104_lu_6

黄色Φ 45

 A16Z-5070 請作為緊急停止的銘板使用。
面板插頭
1104_lu_7

圓型

 A16ZT-3003 可用來補填因預先增設而裁剪的面板孔。
保護構造：IP40、顏色：黑
鎖緊工具
1104_lu_8

─ ─

 A16Z-3004 便於連續安裝。
請注意勿過度鎖緊。
開關部、燈部
拆卸工具
1104_lu_9
 A16Z-5080 便於拆卸開關部、燈部。

安全標準認證額定

UL508、CSA C22.2 No.14、CCC （GB/T14048.5）

（分離型）

額定電壓(V) 電阻負載(A)
AC 125
AC 250
DC 30		 5
3
3

（一體型）

額定電壓(V) 電阻負載(A)
AC 125
AC 250
DC 30		 1
0.5
1

TÜV （EN60947-5-1）

（分離型）

額定電壓(V) 電阻負載(A)
AC250
DC 30		 3
3

（一體型）

額定電壓(V) 電阻負載(A)
AC 250
DC 30		 0.5
1

認證標準

認證機構 標準 檔案No.
UL ＊ UL508、
CSA C22.2 No.14		 E76675
TÜV SÜD EN60947-5-1
(直接迴路動作認證)、
EN60947-5-5		 請洽本公司。
CQC(CCC) GB/T14048.5 請洽本公司。
＊已於UL取得CSA C22.2 No.14標準的認證。
分離型以開關部單體取得認證。

開關額定

（分離型）

額定電壓(V) 電阻負載(A)
AC 125
AC 250
DC 30		 5
3
3
註. 最小適用負載DC5V 150mA

（一體型）

額定電壓(V) 電阻負載(A)
AC 125
AC 250
DC 30		 1
0.5
1
註. 最小適用負載DC5V 1mA

LED額定（僅限照光型）

額定電壓(V) 額定電流 使用電壓
AC/DC24V 8mA AC/DC24V±5%

性能

種類 緊急停止按鈕開關
非照光型
A165E-S型/
A165E-M型		 照光型
A165E-LS型/
A165E-LM型		 非照光型
一體型
A165E-U型
容許操作
頻率		 機械性 最大20次/min
電氣性 最大10次/min
絕緣阻抗 100MΩ min. (at 500 VDC)
耐電壓 同極端子間 AC1,000V 50/60Hz 1min
異極端子間 AC2,000V 50/60Hz 1min
各端子與接地線間 AC2,000V 50/60Hz 1min
燈部端子間 AC1,000V 50/60Hz 1min ＊1 ─ ─
振動 誤動作 10～55Hz重複振幅1.5mm (誤動作1ms以內)
衝撃 耐久 500m/s2
誤動作 最大300m/s2
(誤動作1ms以內)		 最大150m/s2
(誤動作1ms以內)
耐久性 機械性 10萬次以上
電氣性 10萬次以上
保護構造 P65耐油型＊2 IP65 ＊2 IP65耐油型＊2
感電保護等級 ClassⅡ
PTI (追蹤特性) 175
汚染度 污染度3 (EN60947-5-1)
重量 約16g (以2NC(2)接點為例)
周圍環境温度 -10～+55℃ (不可結冰結露)
使用環境濕度 35～85%RH
保存環境溫度 -25～+65℃ (不可結冰結露)
＊1. 未安裝LED狀態的規格。
（請在未安裝LED的狀態下進行測試）
＊2. 為面板前方的保護構造。

動作特性

種類 規格値(分離型) 規格值(一體型)
動作力道 OF 最大 14.7N 14.7N
復歸扭力 RF 最大 0.1N・m 0.1N・m
鎖定前移動 PT 3.5±0.5mm 3±0.5mm

（單位：mm）

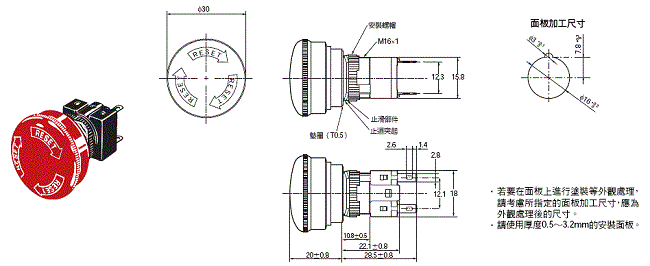

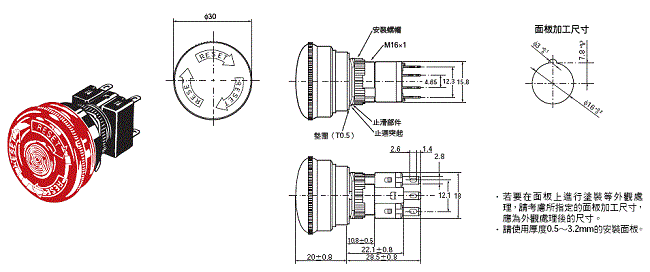

A165E-S型/非照光型
φ30

1104_dm_1

A165E-LS型/照光型
φ30

1104_dm_2

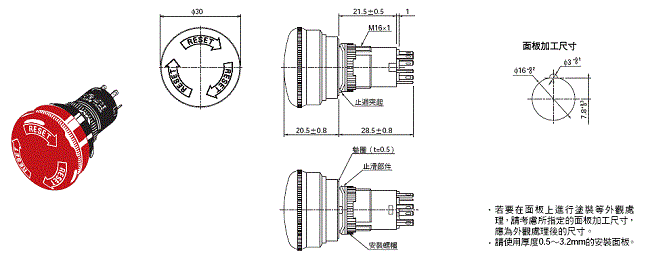

A165E-S-03U型/非照光型、一體型緊急停止
φ30

1104_dm_3

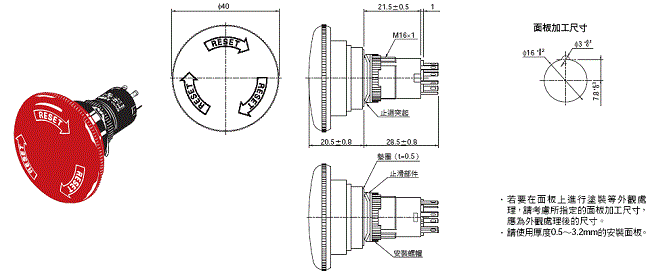

A165E-M型/非照光型
φ40

1104_dm_4

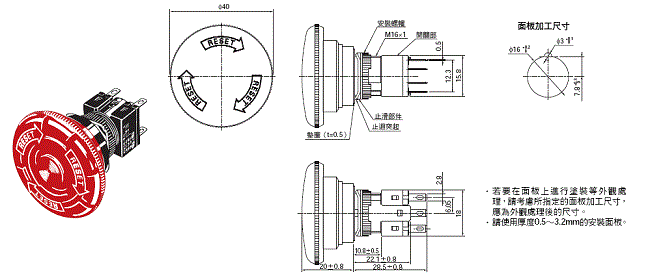

A165E-LM型/照光型
φ40

1104_dm_5

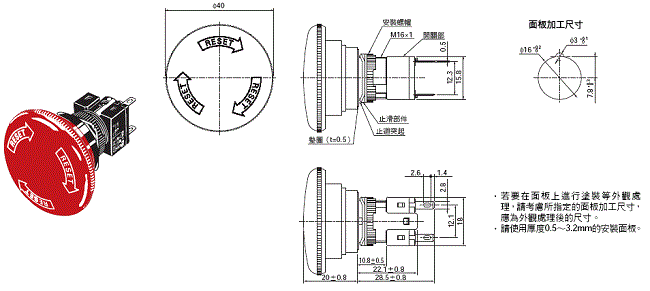

A165E-M-03U型/一體型緊急停止
φ40

1104_dm_6

選購品

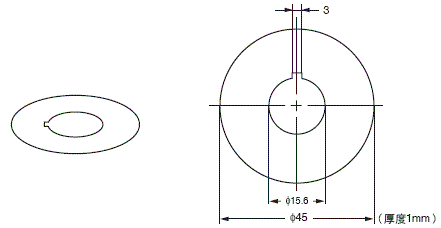

黃色墊片（塑膠製）
A16Z-5070型

1104_dm_7

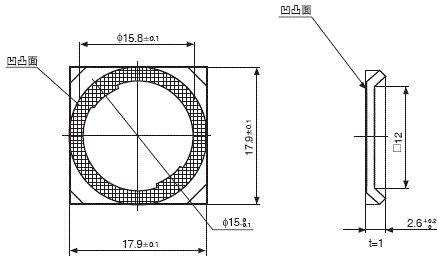

止滑部件

1104_dm_8

面板插頭（圓型）
A16ZT-3003型

A165E 外觀尺寸 10

請依面板設計選擇，並從面板正面安裝。面板開孔尺寸與操作部相同。

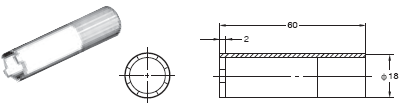

鎖緊工具
A16Z-3004型

1104_dm_10
