D4SL-N, D4SL-NSK10-LK[]

D4SL-N, D4SL-NSK10-LK[]

產品特色
備有多種類型可選的電磁鎖安全門開關
商品洽詢
- 產品描述 - 種類 額定/性能 外觀尺寸 型錄 操作手冊 CAD

兼具小型與易用性實現各種裝置的安全性

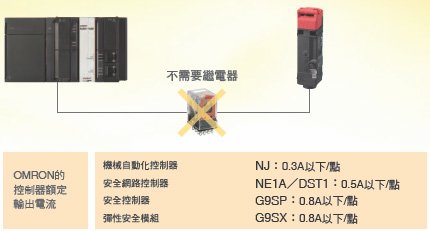

電磁閥電流0.2A

＊6接點型為0.26A

實現電磁鎖用的電磁閥電流，在4接點、5接點型為0.2A，在6接點型為0.26A。

可不使用繼電器而直接連接控制器，降低成本並減少使用空間。

D4SL-N, D4SL-NSK10-LK[] 特長 2

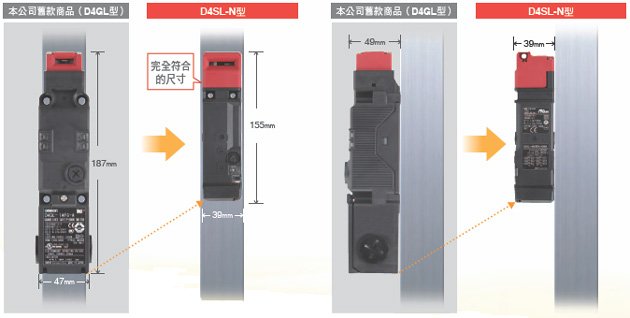

容易安裝至狹窄空間的小型薄型產品

相較於本公司舊款商品，與端子台型的體積比：約28%，與接頭型的體積比：約38%，實現小型化目標。
大幅提升易用性。[]40mm的鋁框，安裝時不會突出。
可安裝於鋁[]40框
3125_fe_2
註.D4GL型預訂於2015年結束生產。

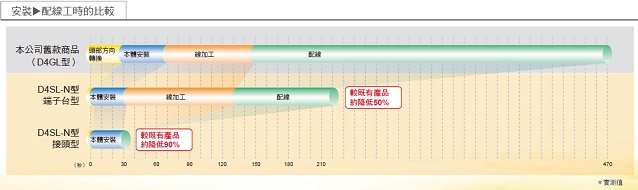

大幅降低安裝工時、配線工時

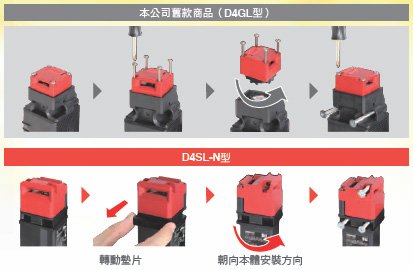

可簡單進行頭部方向的轉換

過去使用橫向安裝時，若要轉換頭部方向，必須先拆卸頭部，然後再次安裝，但使用D4SL-N型，只要用手指轉動頭部墊片即可轉換方向，大幅縮短作業時間。

D4SL-N, D4SL-NSK10-LK[] 特長 5

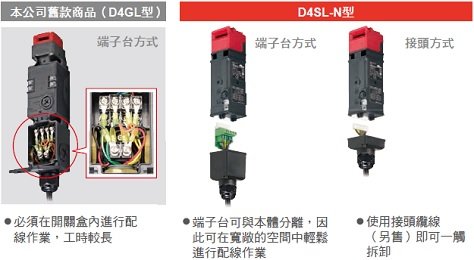

可選擇兩種配線方式， 安裝與維修皆很容易

D4SL-N型包含接頭方式與獨立端子台方式兩種類型。
上述兩種類型皆可一觸拆卸本體與配線，因此可大幅提高安裝時的便利性以及維修時的作業效率。
3125_fe_4
3125_fe_5

令人安心的操作鑰匙插入性與堅固性

鎖定的強度達到1300N

小型、薄型並且實現高達1300N的鎖定強度。
相較於本公司舊款商品（D4GL），強化程度達30%，可安心使用於需要優異開關強度的各種用途。
OMRON的電磁鎖定
安全門開關產品
3125_fe_6

令人安心的優異操作鑰匙插入性

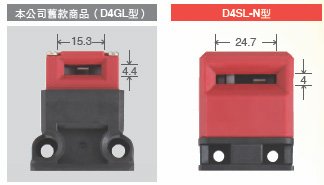

寬廣的插入口以及寬廣的導引口

D4SL-N型藉由寬廣的插入口與寬廣的導引口消除產品鬆動的情況。
3125_fe_7

3點安裝以確實固定（橫向安裝時）

插入口的上下皆以螺絲固定，可避免開關本體位移。
3125_fe_8

強度與耐用性皆極佳的金屬式樣

可選擇設定金屬頂部（5接點規格/6接點規格）

使用金屬頂部（選購品）可降低插入時的鬆弛晃動而造成摩擦與損壞的問題。
3125_fe_9

標準設定金屬釋放鍵（僅一般類型）

十字式樣的釋放鍵在工具接觸到的操作部位採用金屬，可提升對於維修時反覆操作的耐用性。
3125_fe_10

本體型號一覽

釋放鍵
類型		 配線方式 電磁閥電壓/指示燈類型 鎖定/釋放方式 接點構成(門開閉偵測開關+鎖定監控開關) 導管尺寸 型號
一般型(金屬) 接頭 DC24V/橘 機械鎖定/電磁釋放 6接點
(2NC/1NO+2NC/1NO)		 G1/2 D4SL-N2NFA-DN
5接點
(2NC/1NO+2NC)		 D4SL-N2FFA-DN
5接點
(3NC+1NC/1NO)		 D4SL-N2GFA-DN
5接點
(3NC+2NC)		 D4SL-N2HFA-DN
DC24V/無 4接點
(1NC/1NO+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N2AFA-N
4接點
(2NC+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N2CFA-N
4接點
(2NC+2NC)
有門監控與鎖定監控的短路		 D4SL-N2DFA-N
4接點
(2NC+2NC)
無門監控與鎖定監控的短路		 D4SL-N2VFA-N
端子台 DC24V/橘 6接點
(2NC/1NO+2NC/1NO)		 D4SL-N2NFA-D
6接點
(2NC/1NO+3NC)		 D4SL-N2PFA-D
6接點
(3NC+3NC)		 D4SL-N2RFA-D
5接點
(2NC/1NO+1NC/1NO)		 D4SL-N2EFA-D
5接點
(2NC/1NO+2NC)		 D4SL-N2FFA-D
5接點
(3NC+2NC)		 D4SL-N2HFA-D
DC24V/無 4接點
(1NC/1NO+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N2AFA
4接點
(2NC+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N2CFA
4接點
(2NC+2NC)
有門監控與鎖定監控的短路		 D4SL-N2DFA
4接點
(2NC+2NC)
無門監控與鎖定監控的短路		 D4SL-N2VFA
接頭 DC24V/橘 電磁鎖定/機械釋放 6接點
(2NC/1NO+2NC/1NO)		 D4SL-N2NFG-DN
6接點
(3NC+2NC/1NO)		 D4SL-N2QFG-DN
5接點
(2NC/1NO+2NC)		 D4SL-N2FFG-DN
5接點
(3NC+2NC)		 D4SL-N2HFG-DN
DC24V/無 4接點
(1NC/1NO+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N2AFG-N
4接點
(2NC+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N2CFG-N
4接點
(2NC+2NC)
有門監控與鎖定監控的短路		 D4SL-N2DFG-N
4接點
(2NC+2NC)
無門監控與鎖定監控的短路		 D4SL-N2VFG-N
端子台 DC24V/橘 6接點
(2NC/1NO+2NC/1NO)		 D4SL-N2NFG-D
5接點
(2NC/1NO+1NC/1NO)		 D4SL-N2EFG-D
5接點
(2NC/1NO+2NC)		 D4SL-N2FFG-D
5接點
(3NC+2NC)		 D4SL-N2HFG-D
DC24V/無 4接點
(1NC/1NO+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N2AFG
4接點
(2NC+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N2CFG
4接點
(2NC+2NC)
有門監控與鎖定監控的短路		 D4SL-N2DFG
4接點
(2NC+2NC)
無門監控與鎖定監控的短路		 D4SL-N2VFG
特殊型(樹脂) 接頭 DC24V/橘 機械鎖定/電磁釋放 6接點
(2NC/1NO+2NC/1NO)		 D4SL-N2NFA-D4N
6接點
(3NC+3NC)		 D4SL-N2RFA-D4N
5接點
(3NC+2NC)		 D4SL-N2HFA-D4N
端子台 6接點
(2NC/1NO+2NC/1NO)		 D4SL-N2NFA-D4
6接點
(3NC+3NC)		 D4SL-N2RFA-D4
5接點
2NC/1NO+2NC))		 D4SL-N2NFA-D4
5接點
(3NC+2NC)		 D4SL-N2FFA-D4
接頭 機械鎖定/電磁釋放 6接點
(2NC/1NO+2NC/1NO)		 D4SL-N2NFG-D4N
端子台 D4SL-N2NFG-D4
一般型(金屬) 接頭 DC24V/橘 機械鎖定/電磁釋放 5接點
(2NC/1NO+1NC/1NO)		 M20 D4SL-N4EFA-DN
5接點
(2NC/1NO+2NC)		 D4SL-N4FFA-DN
5接點
(3NC+1NC/1NO)		 D4SL-N4GFA-DN
5接點
(3NC+2NC)		 D4SL-N4HFA-DN
DC24V/無 4接點
(1NC/1NO+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N4AFA-N
4接點
(2NC+2NC)
有門監控與鎖定監控的短路		 D4SL-N4DFA-N
端子台 DC24V/橘 6接點
(3NC+3NC)		 D4SL-N4RFA-D
5接點
(2NC/1NO+1NC/1NO)		 D4SL-N4EFA-D
5接點
(2NC/1NO+2NC)		 D4SL-N4FFA-D
5接點
(3NC+1NC/1NO)		 D4SL-N4GFA-D
5接點
(3NC+2NC)		 D4SL-N4HFA-D
DC24V/無 4接點
(1NC/1NO+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N4AFA
4接點
1NC/1NO+2NC)
有門監控與鎖定監控的短路		 D4SL-N4BFA
4接點
(2NC+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N4CFA
4接點
(2NC+2NC)
有門監控與鎖定監控的短路		 D4SL-N4DFA
4接點
(2NC+2NC)
無門監控與鎖定監控的短路		 D4SL-N4VFA
接頭 DC24V/橘 電磁鎖定/
機械釋放		 6接點
(2NC/1NO+2NC/1NO)		 D4SL-N4NFG-DN
5接點
(3NC+1NC/1NO)		 D4SL-N4GFG-DN
5接點
(3NC+2NC)		 D4SL-N4HFG-DN
DC24V/無 4接點
(1NC/1NO+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N4AFG-N
4接點
(2NC+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N4CFG-N
4接點
(2NC+2NC)
有門監控與鎖定監控的短路		 D4SL-N4DFG-N
4接點
(2NC+2NC)
無門監控與鎖定監控的短路		 D4SL-N4VFG-N
端子台 DC24V/橘 6接點
(2NC/1NO+2NC/1NO)		 D4SL-N4NFG-D
6接點
(3NC+3NC)		 D4SL-N4RFG-D
5接點
(2NC/1NO+1NC/1NO)		 D4SL-N4EFG-D
5接點
(2NC/1NO+2NC)		 D4SL-N4FFG-D
5接點
(3NC+1NC/1NO)		 D4SL-N4GFG-D
5接點
(3NC+2NC)		 D4SL-N4HFG-D
DC24V/無 4接點
(1NC/1NO+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N4AFG
4接點
(2NC+1NC/1NO)
有門監控與鎖定監控的短路		 D4SL-N4CFG
4接點
(2NC+2NC)
有門監控與鎖定監控的短路		 D4SL-N4DFG
特殊型
(樹脂)		 端子台 DC24V/橘 機械鎖定/
電磁釋放		 5接點
(2NC/1NO+1NC/1NO)		 D4SL-N4EFA-D4
5接點
(3NC+2NC)		 D4SL-N4HFA-D4
電磁鎖定/
機械釋放		 5接點
(3NC+2NC)		 D4SL-N4HFG-D4

本體型號一覽

釋放鍵
類型		 配線方式 電磁閥電壓/
指示燈類型		 鎖定/釋放方式 接點構成
(門開閉偵測開關+
鎖定監控開關)		 導管尺寸
(註)		 型號
一般型
(金屬)		 接頭 DC24V/橘 機械鎖定/
電磁釋放		 6接點
[]之中放入N、P、Q、R		 G1/2 D4SL-N2[]FA-DN
1/2-14NPT D4SL-N3[]FA-DN
M20 D4SL-N4[]FA-DN
5接點
[]之中放入E、F、G、H		 G1/2 D4SL-N2[]FA-DN
1/2-14NPT D4SL-N3[]FA-DN
M20 D4SL-N4[]FA-DN
DC24V/無

4接點
[]之中放入A、B、C、D、

S、T、U、V

 G1/2 D4SL-N2[]FA-N
1/2-14NPT D4SL-N3[]FA-N
M20 D4SL-N4[]FA-N
端子台 DC24V/橘 6接點
[]之中放入N、P、Q、R		 G1/2 D4SL-N2[]FA-D
1/2-14NPT D4SL-N3[]FA-D
M20 D4SL-N4[]FA-D
5接點
[]之中放入E、F、G、H		 G1/2 D4SL-N2[]FA-D
1/2-14NPT D4SL-N3[]FA-D
M20 D4SL-N4[]FA-D
DC24V/無

4接點
[]之中放入A、B、C、D、

S、T、U、V

 G1/2 D4SL-N2[]FA
1/2-14NPT D4SL-N3[]FA
M20 D4SL-N4[]FA
接頭 DC24V/橘 電磁鎖定/
機械釋放		 6接點
[]之中放入N、P、Q、R		 G1/2 D4SL-N2[]FG-DN
1/2-14NPT D4SL-N3[]FG-DN
M20 D4SL-N4[]FG-DN
5接點
[]之中放入E、F、G、H		 G1/2 D4SL-N2[]FG-DN
1/2-14NPT D4SL-N3[]FG-DN
M20 D4SL-N4[]FG-DN
DC24V/無

4接點
[]之中放入A、B、C、D、

S、T、U、V

 G1/2 D4SL-N2[]FG-N
1/2-14NPT D4SL-N3[]FG-N
M20 D4SL-N4[]FG-N
端子台 DC24V/橘 6接點
[]之中放入N、P、Q、R		 G1/2 D4SL-N2[]FG-D
1/2-14NPT D4SL-N3[]FG-D
M20 D4SL-N4[]FG-D
5接點
[]之中放入E、F、G、H		 G1/2 D4SL-N2[]FG-D
1/2-14NPT D4SL-N3[]FG-D
M20 D4SL-N4[]FG-D
DC24V/無

4接點
[]之中放入A、B、C、D、

S、T、U、V

 G1/2 D4SL-N2[]FG
1/2-14NPT D4SL-N3[]FG
M20 D4SL-N4[]FG
特殊型
(樹脂)		 接頭

DC24V/橘

 機械鎖定/
電磁釋放		 6接點
[]之中放入N、P、Q、R		 G1/2 D4SL-N2[]FA-D4N
1/2-14NPT D4SL-N3[]FA-D4N
M20 D4SL-N4[]FA-D4N
5接點
[]之中放入E、F、G、H		 G1/2 D4SL-N2[]FA-D4N
1/2-14NPT D4SL-N3[]FA-D4N
M20 D4SL-N4[]FA-D4N
端子台 6接點
[]之中放入N、P、Q、R		 G1/2 D4SL-N2[]FA-D4
1/2-14NPT D4SL-N3[]FA-D4
M20 D4SL-N4[]FA-D4
5接點
[]之中放入E、F、G、H		 G1/2 D4SL-N2[]FA-D4
1/2-14NPT D4SL-N3[]FA-D4
M20 D4SL-N4[]FA-D4
接頭 電磁鎖定/
機械釋放		 6接點
[]之中放入N、P、Q、R		 G1/2 D4SL-N2[]FG-D4N
1/2-14NPT D4SL-N3[]FG-D4N
M20 D4SL-N4[]FG-D4N
5接點
[]之中放入E、F、G、H		 G1/2 D4SL-N2[]FG-D4N
1/2-14NPT D4SL-N3[]FG-D4N
M20 D4SL-N4[]FG-D4N
端子台 6接點
[]之中放入N、P、Q、R		 G1/2 D4SL-N2[]FG-D4
1/2-14NPT D4SL-N3[]FG-D4
M20 D4SL-N4[]FG-D4
5接點
[]之中放入E、F、G、H		 G1/2 D4SL-N2[]FG-D4
1/2-14NPT D4SL-N3[]FG-D4
M20 D4SL-N4[]FG-D4

註. 如果設備機器要出口至歐洲，建議使用M20，如果出口至北美，建議使用1/2-14NPT。

操作鑰匙型號

種類 型號
水平安裝型
3125_lu_3_1
 D4SL-NK1
水平安裝型(短小型)
3125_lu_3_2
 D4SL-NK1S
水平安裝型(附緩衝橡膠)
3125_lu_3_3
 D4SL-NK1G
垂直安裝型
3125_lu_3_4
 D4SL-NK2
垂直安裝型(附緩衝橡膠)
3125_lu_3_5
 D4SL-NK2G
可調整型(水平方向)
3125_lu_3_6
 D4SL-NK3
可調整型(水平/垂直方向)
3125_lu_3_7
 D4SL-NK5

接頭纜線

種類 型號
1m D4SL-CN1
3m D4SL-CN3
5m D4SL-CN5
10m D4SL-CN10

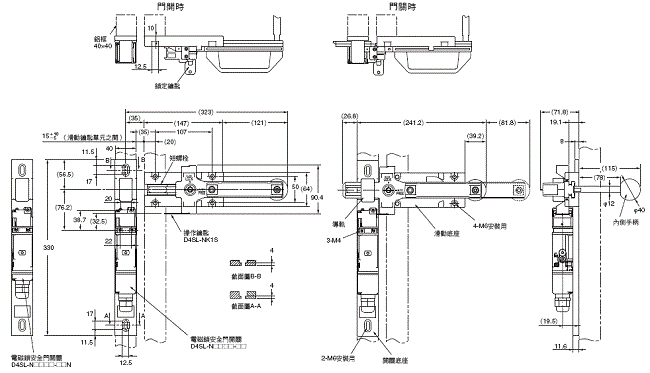

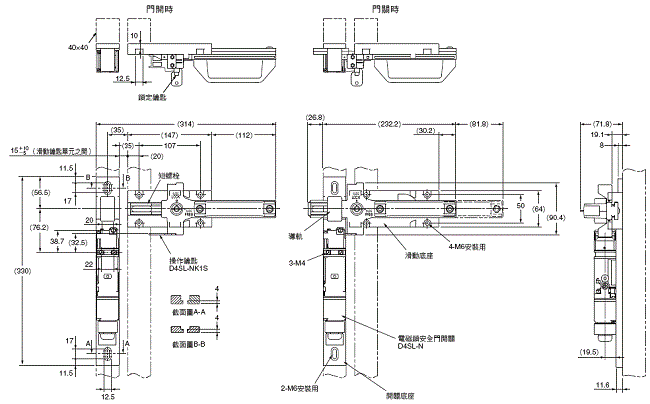

滑動鑰匙單元

種類 規格 內容 型號
3125_lu_5_1 質量：約0.6kg
機械耐久性：
2萬次以上		 滑動鑰匙本體：1個（鑰匙未安裝）
內側手柄：無
D4SL-N型安裝板：1個
門開關安裝用特殊螺絲：3個
D4SL-NK1S型：1個
D4SL-NK1S型安裝用特殊螺絲：2個
鎖定鑰匙：2個
鎖定鑰匙用吊繩：1個
警告標籤（貼紙）：日文、英文各1張		 D4SL-NSK10-LK*1
D4SL-NSK10-LK-[]*2
3125_lu_5_2 質量：約0.1kg 內側手柄：1個 D4SL-SK10H＊3
3125_lu_5_3

質量：約0.7kg
機械耐久性：

2萬次以上

 滑動鑰匙本體：1個（鑰匙未安裝）
內側手柄：1個
D4SL-N型安裝板：1個
門開關安裝用特殊螺絲：3個
D4SL-NK1S型：1個
D4SL-NK1S型安裝用特殊螺絲：2個
鎖定鑰匙：2個
鎖定鑰匙用吊繩：1個
警告標籤（貼紙）：日文、英文各1張

D4SL-NSK10-LKH*1

D4SL-NSK10-LKH-[]＊2
註1. 未隨附門開關本體。請依據需要的接點數、導管口尺寸進行選擇。另外，恕不供應個別零組件。
2. 請實施對象設備的風險評估，建構繼電器單元等安全迴路，並正確使用。
＊1. 鎖定鑰匙的編號為01。
＊2. 在[]中填入02～30 （鎖定鑰匙的編號）。
＊3. D4SL-NSK10-LK型的內側手柄。無法用於其它產品、用途。

標準/EC指令

符合EC指令、標準

・機械指令
・低電壓指令
・EMC指令
・EN ISO 14119
・EN60947-5-1
・GS-ET-19

認證標準

認證機構 標準 檔案編號
TÜV SÜD EN60947-5-1
(直接開路動作認證)		 請洽本公司
UL ＊1 UL508、
CSA C22.2 No.14		 E76675
CQC(CCC) GB/T 14048.5

請洽本公司
KOSHA ＊2 EN60947-5-1 請洽本公司

＊1. 已取得UL CSA C22.2 No.14標準認證。
＊2. 部分型號正在進行認證。

安全標準認證額定

TÜV（EN60947-5-1）CCC（GB/T 14048.5）

使用類別 AC-15 DC-13
額定運轉電流(Ie) 1.5A ＊1
1A ＊2		 0.22A
額定運轉電壓(Ue) 120V 125V

註. 請使用適合IEC60127的速斷型4A保險絲做為短路保護裝置。
本體未內含上述保險絲。
＊1.11-42、21-52、21-22
＊2. 其他端子

UL/CSA（UL508、CSA C22.2 No.14）

C150

額定電壓 通電電流 電流(A) 伏特安培(VA)
啟動 隔斷 啟動 隔斷
AC120V 2.5A 15 1.5 1800 180

R150

額定電壓 通電電流 電流(A) 伏特安培(VA)
啟動 隔斷 啟動 隔斷
DC125V 1.0A 0.22 0.22 28 28

電磁線圈特性

項目 DC24V型
額定動作電壓
(100%ED)		 DC24V ＋10%-15%
消耗電流＊ 啟動時：
6接點型約6.4W-0.26A
4接點/5接點型約4.8W-0.2A
平時：約2.6W(平均)-0.2A(最大)
絕緣等級 Class E(～120℃)

＊啟動時電流會在電磁閥通電開始約10秒鐘之後通電。 之後可藉由內部迴路切換至一般電流。
使用電磁閥鎖定型時，請務必在關門之後（插入操作鑰匙之後），再將電磁閥 通電。電磁閥通電後關門，可能會導致操作鑰匙無法鎖定。
詳細請參閱規格說明書第 30 頁的「有關電磁鎖定型的使用注意事項」。

指示燈

項目 LED類型
額定電壓 DC24V
消耗電流 約10mA
發光色(LED) 橘

性能

連鎖類型 類型2 （EN ISO 14119）
代碼化等級 Low level coded （EN ISO 14119）
保護構造 IP67 ＊1
TYPE 4X Indoor use only（UL, CSA）
耐久性＊2 機械性 100萬次以上
電氣性 15萬次以上
(AC125V 1A電阻負載時)＊3
許容操作速度 0.05～1m/s
容許操作頻率 4、5接點型：30次/min
6接點型：5次/min
直接開路動作力＊4 最小60N(EN60947-5-1)
直接開路動作為止的動作＊4 最小15mm(EN60947-5-1)
鎖定強度（Fzh）＊5 最小1,300N
接觸電阻 200mΩ以下
最小適用負載＊6 DC5V 1mA電阻負載
(N水準參考值)
額定絕緣電壓(Ui) 150V(EN60947-5-1)
額定頻率 50/60Hz
感電保護等級 ClassⅡ(雙重絕緣)
污染度(使用環境) 汚染度3(EN60947-5-1)
脈衝
耐電壓
（Uimp）
（EN60947-5-1）		 同極端子間 1.5kV
異極端子間 1.5kV

各端子與非充電

金屬部位間

 2.5kV
絕緣阻抗 100MΩ min. (at 500 VDC)
震動 誤動作 10～55Hz 單側振幅0.35mm
衝擊 誤動作 80m/s2以上
耐久 1,000m/s2以上
附條件短路電流 100A(EN60947-5-1)
額定開放熱電流(Ith) 2.5A(11-42、21-52、21-22)
1A(其他)
周圍環境溫度 -10～+55℃(不結冰)
周圍環境濕度 95%RH以下
重量 樹脂頂部
約290g(接頭型)
約330g(端子台型)
金屬頂部
約370g(接頭型)
約410g(端子台型)

註1. 初始值。
2. 開關接點為一般負載與微小負載共用，但一旦開關過負載的接點，不能再
連接容量更小的負載使用。接點表面粗糙，可能影響接觸可靠性。
＊1. 此保護構造是依據以（EN60947-5-1）標準為基礎的測試方法，請事先確
認在實際使用環境、使用條件中的密封性。
開關盒本體受到保護，可防止塵埃或水份等侵入，但是請勿在可能會有切割
粉末、油水或化學物品等進入頂部操作鑰匙插入口的位置使用。可能會造成
過早磨損、損壞、故障等。
＊2. 耐久性的條件為環境溫度5～35℃、環境濕度40～70％RH時之數值。其他
詳細條件請另行洽詢。
＊3. 請勿將AC125V 1A通電3個以上的迴路。
＊4. 為了安全使用，請務必做好確保工作。
＊5. 依據ISO 14119的評估方法。
＊6. 此數值依據開閉頻率、環境條件、可靠性水準等而有不同。請事先確認實際
負載。

（單位：mm）

本體

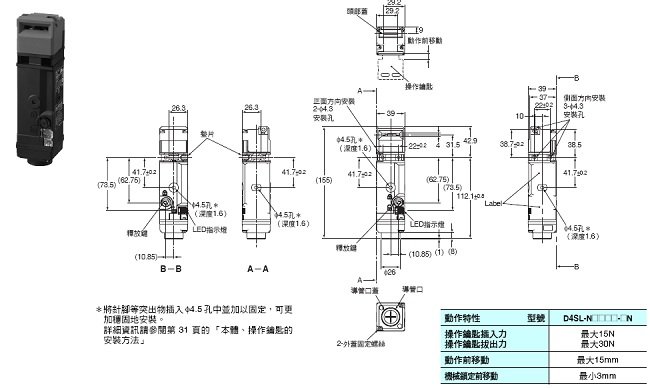

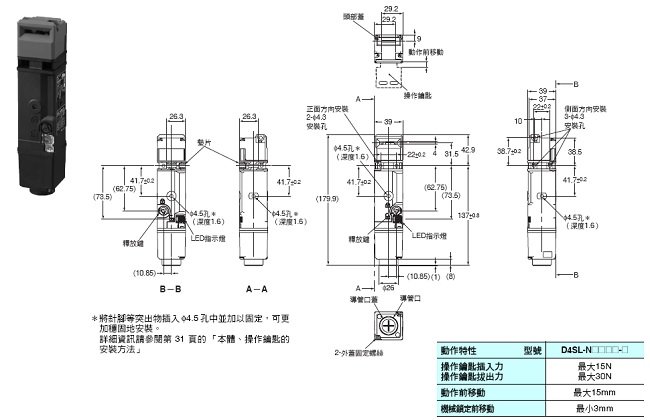

D4SL-N[][][][]-[]N型（接頭型）

3125_dm_1

D4SL-N[][][][]-[]型（端子台型）

3125_dm_2

註. 本體外觀尺寸圖中，未指定的尺寸公差為±0.4mm。

操作鑰匙

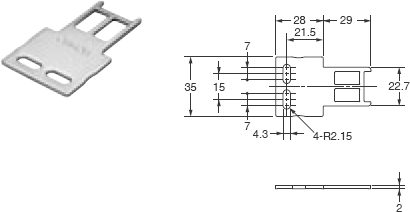

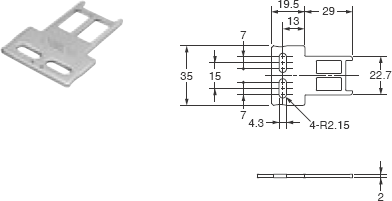

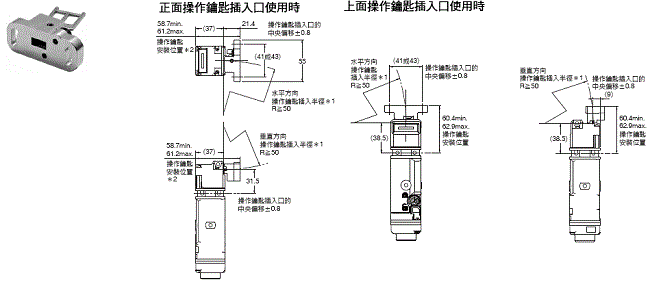

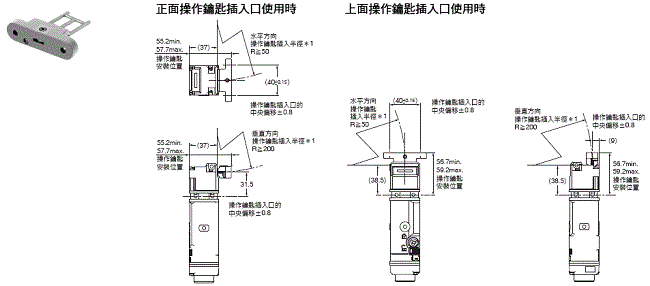

D4SL-NK1型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 5

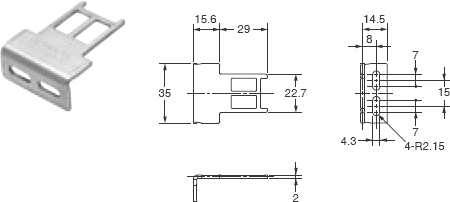

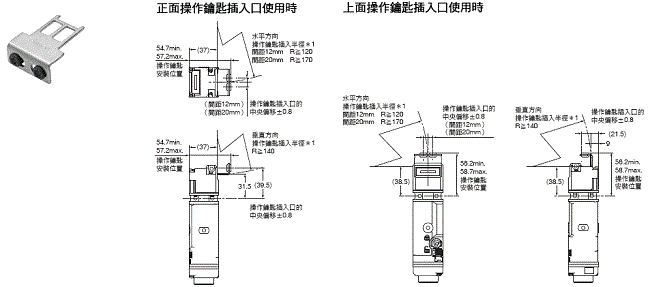

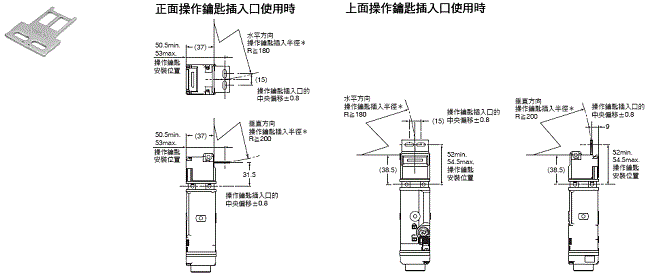

D4SL-NK1S型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 6

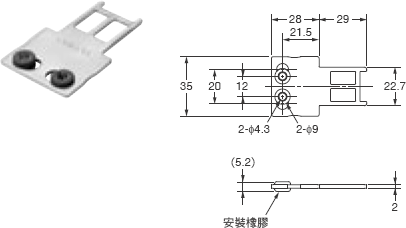

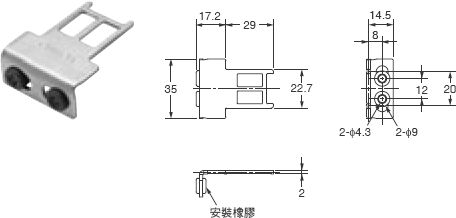

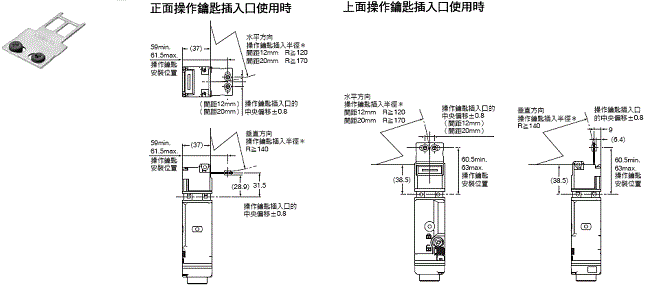

D4SL-NK1G型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 7

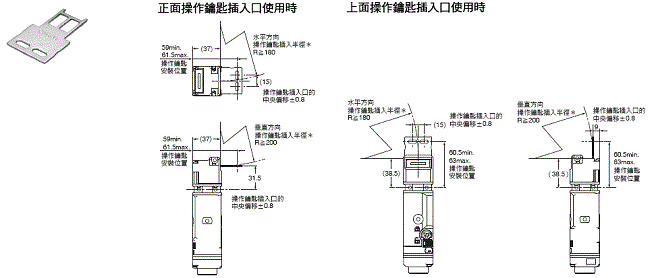

D4SL-NK2型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 8

D4SL-NK2G型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 9

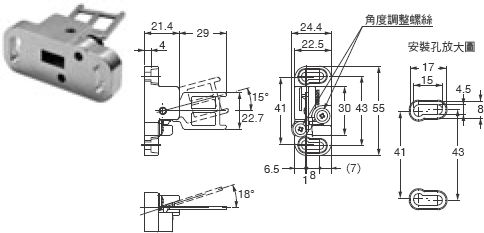

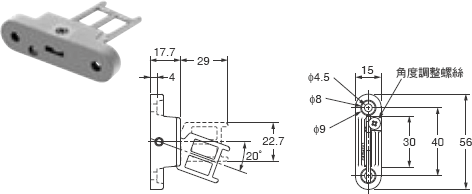

D4SL-NK3型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 10

D4SL-NK5型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 11

註. 操作鑰匙外觀尺寸圖中，未指定的尺寸公差為±0.4mm。

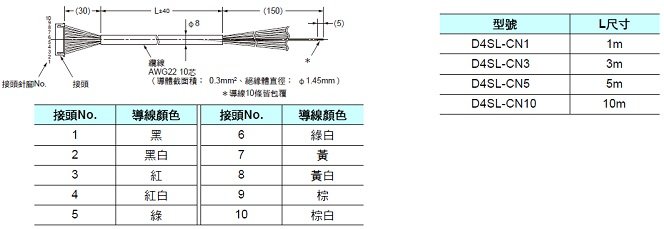

接頭纜線

D4SL-CN[]型

3125_dm_3_1

滑動鑰匙單元

D4SL-NSK10-LK型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 13

D4SL-NSK10-LKH型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 14

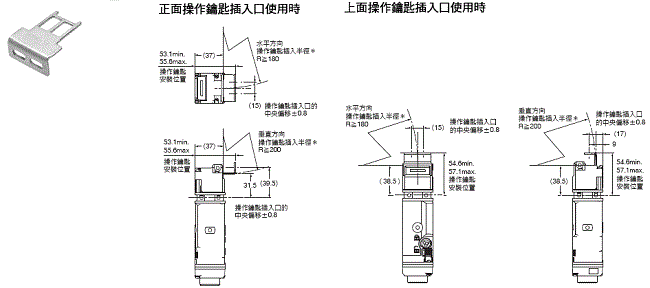

操作鑰匙安裝時

D4SL-N＋D4SL-NK1型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 15

＊此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。

D4SL-N＋D4SL-NK1S型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 17

D4SL-N＋D4SL-NK1G型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 18

D4SL-N＋D4SL-NK2型

＊此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 19

D4SL-N＋D4SL-NK2G型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 20

D4SL-N＋D4SL-NK3型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 21

D4SL-N＋D4SL-NK5型

D4SL-N, D4SL-NSK10-LK[] 外觀尺寸 22

＊1. 此處的插入半徑值為操作鑰匙旋轉中心點位於頂部正面或上面的延長線上時的數值。
＊2. 上下反轉使用D4SL-NK5時，鑰匙安裝位置為60.3min. 61.2max.。

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱 型錄編號
[容量]		 更新日期
D4SL-N 產品型錄 SGFM-059-TW5
[15573KB] 		2021年6月4日
20210604
 D4SL-N 產品型錄
安全元件選型指南 SGFM-051R-TW5-01
[5193KB] 		2022年5月31日
20220531
 安全元件選型指南

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name Catalog Number
[size]		 Last Update
D4SL-N, D4SL-NSK10-LK[] Data Sheet C146-E1-05
[4200KB] 		Dec 01, 2020
20201201
 D4SL-N, D4SL-NSK10-LK[] Data Sheet
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw
如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

其他產品

更多案例 更多產品 TOP
