G9SE系列是最適合各種小型裝置安全控制所用的最新型安全繼電器模組。
省空間、省設置工時、降低維修工時等，全方位幫助您降低生產成本。
G9SE
產品特色
輕薄外觀，產品陣容齊全，甚至備有OFF延遲輸出型
無論是安全輸出型還是安全OFF延遲輸出型， 從設置到維修，幫助您提升產能
輕薄外觀減少安裝所需空間

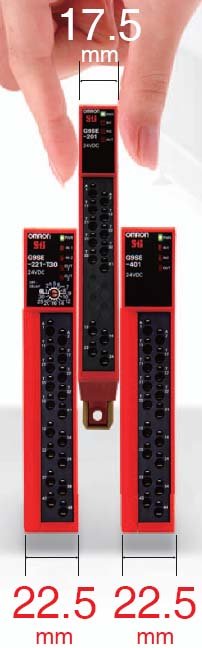

實現17.5mm與22.5mm的輕薄尺寸。
不占控制盤內部空間。
符合標準
EN ISO 13849-1：PLe/安全類別4
IEC 62061：SIL3
EN81-1/-2
支援各式安全機器

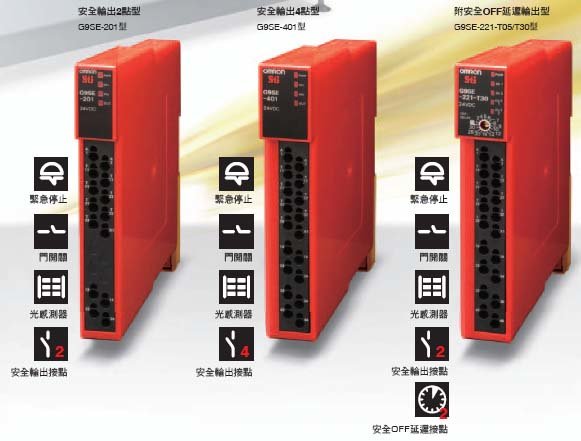

本產品全型號支援緊急停止開關、門開關、光柵等安全輸入機器。
OFF延遲輸出型的產品也十分齊全。
使用無螺桿無螺紋端子台，輕鬆安裝
無論是安裝時還是維修時都十分簡單又確實

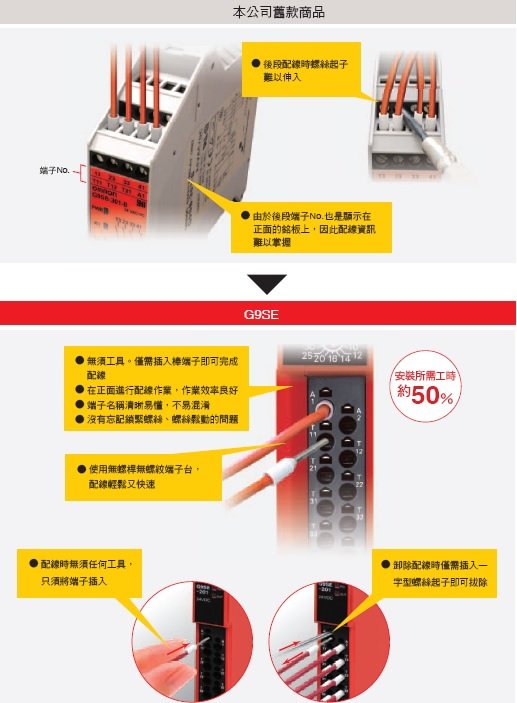

過去配線都是上下方向的安裝方式，因此在小型的控制盤中難以確保足夠的作業空間，容易影響工作效率。
G9SE系列正面由於採用無螺桿無螺紋端子台，因此安裝容易，並可大幅減少作業時間。
G9SE系列正面由於採用無螺桿無螺紋端子台，因此安裝容易，並可大幅減少作業時間。
以LED顯示監控狀態
設備停機時，追查原因是否相當費時？

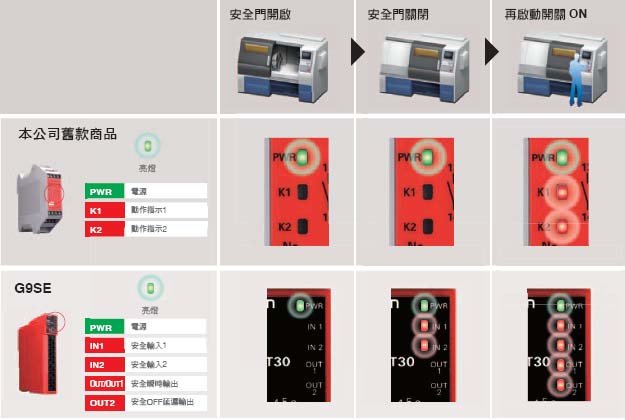

過去的繼電器模組，由於僅有內部繼電器（K1/K2）的動作顯示功能，因此難以確認安全輸入機器的動作、連接等狀態。

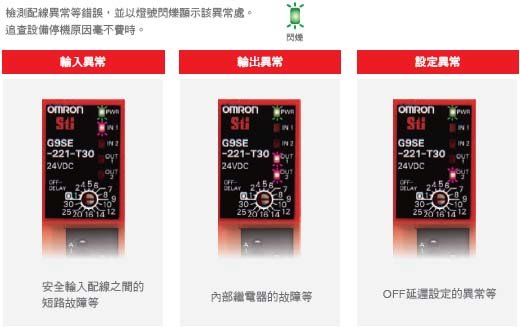

G9SE系列改為全新的直覺式顯示功能。安全輸入、安全輸出的LED各自顯示模組的動作狀態，幫助您減少設置及維修時所需的工時。
過去的繼電器模組，由於僅有內部繼電器（K1/K2）的動作顯示功能，因此難以確認安全輸入機器的動作、連接等狀態。
G9SE系列改為全新的直覺式顯示功能。安全輸入、安全輸出的LED各自顯示模組的動作狀態，幫助您減少設置及維修時所需的工時。
| 安全輸出 | 輔助輸出＊3 | OFF延遲 最大設定時間＊1 |
額定電壓 | 型號 | |
|---|---|---|---|---|---|
| 瞬時 | OFF延遲＊2 | ||||
| 2a(接點) | ── | 1(半導體) | ── | DC24V | G9SE-201 |
| 4a(接點) | G9SE-401 | ||||
| 2a(接點) | 2a(接點) | 5秒 | G9SE-221-T05 | ||
| 2a(接點) | 2a(接點) | 30秒 | G9SE-221-T30 | ||
＊1. OFF延遲時間為16段可變式。可設定為以下時間。
T05：0/0.1/0.2/0.3/0.4/0.5/0.6/0.7/0.8/1/1.5/2/2.5/3/4/5秒
T30：0/1/2/4/5/6/7/8/9/10/12/14/16/20/25/30秒
＊2. 將延遲時間設定成0秒，即可將OFF延遲輸出作為瞬時輸出使用。
＊3. PNP電晶體輸出
額定
電源部
| 型號 | G9SE-201 | G9SE-401 | G9SE-221-T[] |
|---|---|---|---|
| 電源電壓 | DC24V | ||
| 允許電壓變動範圍 | 電源電壓的-15%～+10% | ||
| 消耗電力 ＊1 | 3W以下 | 4W以下 | |
輸出部
| 型號 | G9SE-201 | G9SE-401 | G9SE-221-T[] |
|---|---|---|---|
| 安全瞬時輸出 安全OFF延遲輸出 |
接點輸出 AC250V 5A/DC30V 5A(電阻負載) |
||
| 補助輸出 | PNP電晶體輸出 負載電流：DC100mA以下 |
||
性能
| 型號 | G9SE-201 | G9SE-401 | G9SE-221-T[] | ||
|---|---|---|---|---|---|
| 動作時間(OFF→ON) ＊2 | 100ms以下 ＊3 | ||||
| 應答時間(ON→OFF) ＊4 | 15ms以下 | ||||
| OFF延遲時間精度 | ── | ±10% | |||
| 輸入 | 輸入電流 | 5mA以上 | |||
| ON電壓 | DC11V以上 | ||||
| OFF電壓 | DC5V以下 | ||||
| OFF電流 | 1mA以下 | ||||
| 最大配線長 | 100m以下 | ||||
| 復歸輸入時間 | 250ms以上 | ||||
| 接點輸出 | 接觸電阻 ＊5 | 100mΩ以下 | |||
| 機械耐久性 | 500萬次以上 | ||||
| 電氣壽命 | 5萬次以上 | ||||
| 電感負載開關性能 (IEC/EN60947-5-1) |
AC15：AC240V 2A DC13：DC24V 1.5A |
||||
| 最小適用負載 | DC24V 4mA | ||||
| 限制短路電流 (IEC/EN60947-5-1) |
100A ＊6 | ||||
| 污染度 | 2 | ||||
| 過電壓分類 | Ⅱ(但安全輸出部為Ⅲ) | ||||
| 絶緣性能 | 絕緣電壓(Ui) | AC250V | |||
| 脈衝耐電壓(IEC/EN60947-5-1) | 輸入輸出間 | 6kV | |||
| 輸出異極間 | 6kV(13-14/23-24與33-34/43-44(37-38/47-48)間 4kV (13-14與23-24間、33-34與43-44 (37-38與47-48)間 |
||||
| 耐電壓 | 輸入輸出間 | DC2,200V | |||
| 輸出異極間 | AC1,500V | ||||
| 絶緣阻抗 | 100MΩ以上 | ||||
| 耐振動 ＊7 | 10～55～10Hz 單側振幅0.35mm(重複振幅0.7mm) | ||||
| 耐衝撃 ＊7 | 耐久 | 300m/s2 | |||
| 誤動作 | 100m/s2 | ||||
| 周圍環境溫度 | -10～+55℃ (不可結冰結露) | ||||
| 周圍環境濕度 | 25～85%RH | ||||
| 保護構造 | IP20 | ||||
| 重量 | 約150g | 約180g | |||
＊2. 動作時間為安全輸入和復歸/反饋輸入有效後，直到安全輸出開啟的時間，並不包含接點跳動時間。
＊3. 顯示一般動作時的動作時間。若加上不定期追加的安全輸出部自我檢查時間後，動作時間最多將會是500ms。
＊4. 應答時間為安全輸入關閉後，至安全瞬時輸出關閉為止的時間，包含接點跳動時間。
＊5. 該數值為初始值。量測條件：利用DC5V 1A降電壓的方法。
＊6. 條件：使用短路保護裝置8A保險絲速斷型（IEC60127）
＊7. 將製品以螺絲固定至設置面的條件值。請在振動小的環境（大略基準：單側振幅0.15mm （重複振幅0.3mm）以下）中安裝鋁軌。

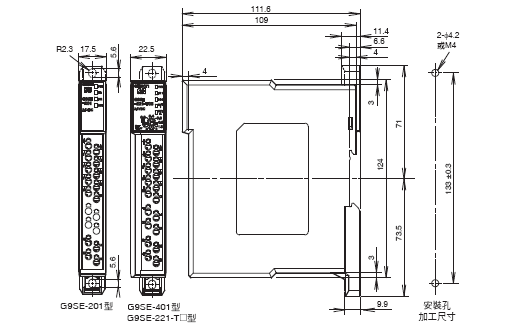

（單位：mm）
