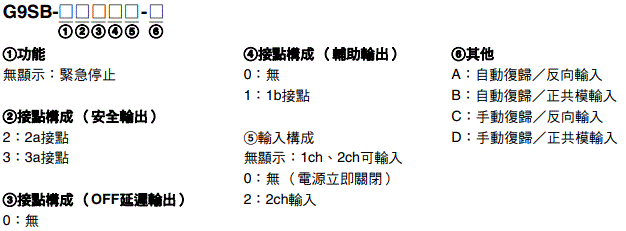

| 主接點 | 補助接點 | 輸入ch數 | 復歸模式 | 輸入類型 | 額定電壓 | 型號 |
|---|---|---|---|---|---|---|
|
2a |
無 |
2ch | 自動 | 反向 |
AC/DC24V |
G9SB-2002-A |
| 1ch、2ch | 正共模 | G9SB-200-B | ||||
| 2ch | 手動操作 | 反向 | G9SB-2002-C | |||
| 1ch、2ch | 正共模 | G9SB-200-D | ||||
|
3a |
1b |
無(電源立即關閉) |
自動 |
─ ─ | DC24V | G9SB-3010 ＊ |
| 2ch | 反向 |
AC/DC24V |
G9SB-3012-A | |||
| 1ch、2ch | 正共模 | G9SB-301-B | ||||
| 2ch | 手動操作 | 反向 | G9SB-3012-C | |||
| 1ch、2ch | 正共模 | G9SB-301-D |
| 型號 | G9SB-200[]-[] | G9SB-3010 | G9SB-301[]-[] |
|---|---|---|---|
| 電源電壓 | AC/DC24V：AC24V 50/60Hz/DC24、DC24V：DC24V | ||
| 允許電壓變動範圍 | 電源電壓的-15%+10% | ||
| 消耗電力 | 1.6VA/1.4W以下 | 1.7W以下 | 2.0VA/1.7W以下 |
| 型號 | G9SB-200[]-[] | G9SB-3010 | G9SB-301[]-[] |
|---|---|---|---|
| 輸入電流 | 25mA以下 | 60mA以下 ＊ | 30mA以下 |
| 型號 | G9SB-200[]-[]、G9SB-3010、G9SB-301[]-[] |
|---|---|
| 負載 | 電阻負載 |
| 額定負載 | AC250V 5A、DC 30V 5A |
| 額定通電電流 | 5A |
| 型號 | G9SB-200[]-[] | G9SB-3010 | G9SB-301[]-[] | |
|---|---|---|---|---|
| 接觸電阻＊1 | 100mΩ | |||
| 動作時間 ＊2 | 30ms以下 | |||
| 應答時間 ＊3 | 10ms以下 | |||
| 額定絕緣電壓（Ui） | AC250V | |||
| 脈衝耐電壓（Uimp） | 4kV | |||
| 絕緣阻抗＊4 | 輸入輸出間 | 100MΩ min. (at 500 VDC) | ||
| 輸出異極間 | ||||
| 耐電壓 | 輸入輸出間 | AC2,500V 1min | ||
| 輸出異極間 | ||||
| 耐振動 | 10～55～10Hz單側振幅0.375mm (重複振幅0.75mm) | |||
| 耐衝撃 | 耐久 | 300m/s2 | ||
| 誤動作 | 100m/s2 | |||
| 耐久性 ＊5 | 機械性 | 500萬次以上(開閉頻率7,200次/h) | ||
| 電氣性 | 10萬次以上(額定負載、開閉頻率1,800次/h) | |||
| 故障率P級(參考值) | DC5V 1mA | |||
| 使用環境溫度 | -25～+55°C (不結冰、結露) | |||
| 使用環境濕度 | 35～85%RH | |||
| 保護結構 | IP20 | |||
| 污染度 | 2 | |||
| 端子鎖合強度 | 0.5N・m | |||
| 重量 | 約115g | 約135g | 約120g | |

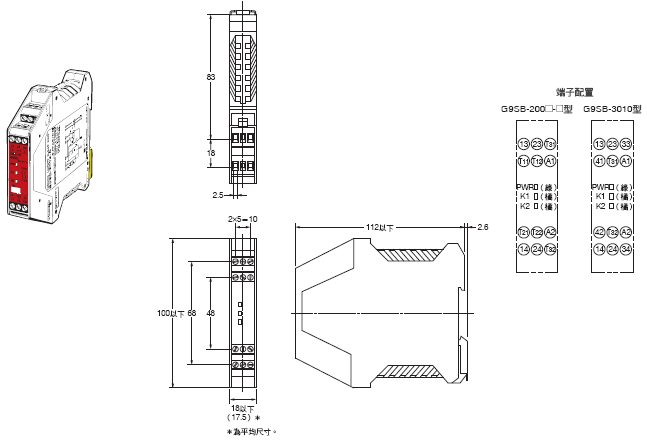

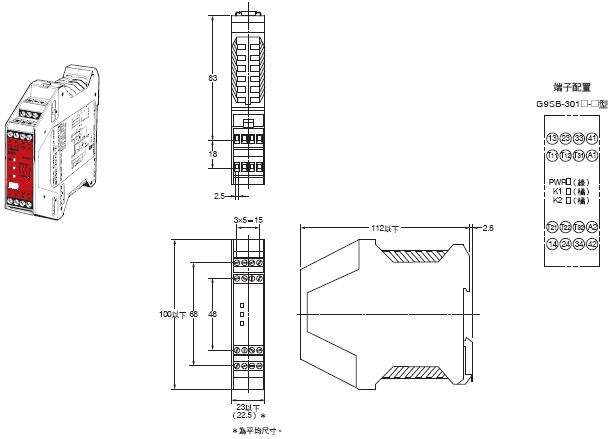

（單位：mm）
