| 分類 | 分類型號 | 線圈電壓(V) | |
|---|---|---|---|
| 接點組成 | 2C | 4C | |
| 標準型 | MY2-GS型 | MY4-GS型 | AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240 |
| DC6、DC12、DC24、DC48、DC100/110 | |||
| 動作指示燈內藏型 | MY2N-GS型 | MY4N-GS型 | AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240 |
| DC6、DC12、DC24、DC48、DC100/110、DC220 | |||
| 動作指示燈/ 二極體內藏型 |
MY2N-D2-GS型 | MY4N-D2-GS型 | DC12、DC24、DC48、DC100/110、DC220 |
| 動作指示燈、 CR內藏型 |
MY2N-CR-GS型 | MY4N-CR-GS型 | AC100/110、AC110/120、AC200/220、AC220/240 |
| 附閂鎖桿型動作指 示燈內藏型 |
MY2IN-GS型 | MY4IN-GS型 | AC12、AC24、AC48、AC100/110、AC110/120、AC200/220、AC220/240 |
| DC6、DC12、DC24、DC48、DC100/110、DC220 | |||
| 附閂鎖桿型動作指 示燈/二極體內藏 型 |
MY2IN-D2-GS型 | MY4IN-D2-GS型 | DC12、DC24、DC48、DC100/110、DC220 |
| 附閂鎖桿型動作指 示燈/CR內藏型 |
MY2IN-CR-GS型 | MY4IN-CR-GS型 | 型AC100/110、AC110/120、AC200/220、AC220/240 |
MY-GS
產品特色
通用繼電器最經典暢銷款MY型，標準配備機械指示器，利於掌握接點的動作狀態
與Push-In Plus底座PYF-[]-PU型組合使用，縮短60％的配線工時（本公司實測值資料）
可利用LED動作指示燈的燈色辨識AC線圈規格 / DC線圈規格
線圈膠帶上印有操作線圈規格，提高辨識性
全系列產品皆標準配備機械式動作指示器構造（機械指示器）
符合RoHS標準，具環保性
取得UL、CSA、IEC（VDE認證）標準
本體
選購品（另售）
連接底座 / 安裝金具
| 正面連接底座 | 背面連接底座 | |||
|---|---|---|---|---|
| 安裝方法 | 鋁軌安裝 / 螺絲安裝共用 | 印刷電路板安裝用 | ||
| 配線 | 螺絲連接型 | Push-In Plus端子台型 | 焊接型 | |
| MY2-GS型 MY2N-GS型 MY2N-D2-GS型 MY2N-CR-GS型 MY2IN-GS型 MY2IN-D2-GS型 MY2IN-CR-GS型 |
PYFZ-08-E型
|
PYF08A-N型
|
PYF-08-PU型
|
PY08-02型
|
| MY4-GS型 MY4N-GS型 MY4N-D2-GS型 MY4N-CR-GS型 MY4IN-GS型 MY4IN-D2-GS型 MY4IN-CR-GS型 |
PYFZ-14-E型
|
PYF14A-N型
|
PYF-14-PU型
|
PY14-02型
|
| 安裝金具型號 | PYC-A1型 | 底座一體型 | PYC-P型 | |
額定
操作線圈
| 項目 | 額定電流(mA) | 線圈阻抗 (Ω) |
線圈感電係數(H) | 動作電壓(V) | 復歸電壓(V) | 最大容許電壓(V) | 消耗功率(VA、W) | |||
|---|---|---|---|---|---|---|---|---|---|---|
| 額定電壓 | 50Hz | 60Hz | 電樞OFF | 電樞ON | 對額定電壓的比(%) | |||||
| AC | 12 | 106.5 | 91 | 46 | 0.17 | 0.33 | 80%以下＊1 | 30%以上＊2 | 110% | 約0.9～1.3(60Hz) |
| 24 | 53.8 | 46 | 180 | 0.69 | 1.3 | |||||
| 48 | 25.7 | 21.1 | 788 | 3.22 | 5.66 | |||||
| 100/110 | 11.7/12.9 | 10.0/11.0 | 3,750 | 14.54 | 24.6 | |||||
| 110/120 | 9.9/10.8 | 8.4/9.2 | 4,430 | 19.2 | 32.1 | |||||
| 200/220 | 6.2/6.8 | 5.3/5.8 | 12,950 | 54.75 | 94.07 | |||||
| 220/240 | 5.2/6.2 | 4.3/5.0 | 15,920 | 83.5 | 136.4 | |||||
| DC | 6 | 146(151) | 41.0(39.8) | 0.17 | 0.33 | 10%以上＊2 | 約0.9 | |||
| 12 | 72.7(75) | 165(160) | 0.73 | 1.73 | ||||||
| 24 | 36.3(37.7) | 662(636) | 3.2 | 5.72 | ||||||
| 48 | 17.6(18.8) | 2,725(2,560) | 10.6 | 21.0 | ||||||
| 100/110 | 8.7(9.0)/ 9.6(9.9) | 11,440(11,100) | 45.6 | 86.2 | ||||||
| 220 | 3.6 | 60,394 | 362.3 | 452.9 | 約0.8 | |||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15％、－20％，DC線圈阻抗±15％。
2. AC線圈阻抗、電感為參考值。（60Hz時）
3. 動作特性為線圈溫度＋23℃ 時的值。
4. DC線圈的額定電流、線圈阻抗的（ ）為附動作指示燈的值。
5. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80％以下。
雖然施加的電壓超出額定80％時繼電器仍會動作，但為了達到規定的性能，使用時請對線圈施加額定電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
2. AC線圈阻抗、電感為參考值。（60Hz時）
3. 動作特性為線圈溫度＋23℃ 時的值。
4. DC線圈的額定電流、線圈阻抗的（ ）為附動作指示燈的值。
5. 最大容許電壓為環境溫度＋23℃ 時的值。
＊1. 商品具有些微差異，實際值在80％以下。
雖然施加的電壓超出額定80％時繼電器仍會動作，但為了達到規定的性能，使用時請對線圈施加額定電壓。
＊2. 商品具有些微差異，實際值在AC30%以上、DC10%以上。為能確實復歸，請將電壓降至該值以下。
開關部
| 2極 | 4極 | |||
|---|---|---|---|---|
| 阻抗負載 | 阻抗負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
阻抗負載 | 電感負載 (cosφ=0.4、L/R=7ms) |
| 接點構成 | 2c | 4c | ||
| 接點機構 | 單接點 | |||
| 接點材質 | Ag | |||
| 額定負載 | AC220V 5A DC24V 5A |
AC220V 2A DC24V 2A |
AC220V 3A DC24V 3A |
AC220V 0.8A DC24V 1.5A |
| 額定通電電流 | 5A | 3A | ||
| 最大接點電壓 | AC250V、DC220V | AC250V、DC220V | ||
| 最大接點電流 | 5A | 3A | ||
| 最大開關容量 | 1,100VA 120W |
440VA 48W |
660VA 72W |
176VA 36W |
| 最小適用負載(參考值)＊ | DC5V 1mA | |||
＊此數值表示電子電路等微小負載位準下可開閉限度的基準，而非保證值。
此數值會隨開閉頻率、環境氣體、產品可靠性度等而定。請務必於實際的使用條件下進行實機確認。
性能
| 2極 | 4極 | ||
|---|---|---|---|
| 接觸阻抗*1 | 100mΩ以下 | ||
| 動作時間*2 | 20ms以下 | ||
| 復歸時間*2 | 20ms以下 | ||
| 最大開閉頻率 | 機械性 | 18,000次/小時 | |
| 額定負載 | 2,400次/小時 | ||
| 絕緣阻抗 *3 | 1,000MΩ以上 | ||
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min | |
| 異極接點之間 | AC2,000V 50/60Hz 1min | ||
| 同極接點之間 | AC1,000V 50/60Hz 1min | ||
| 震動 | 耐久 | 10～55～10Hz、重複振幅1.0mm | |
| 誤動作 | 10～55～10Hz、重複振幅1.0mm | ||
| 衝擊 | 耐久 | 1,000m/s2 (約100G) | |
| 誤動作 | 200m/s2 (約20G) | ||
| 耐久性 | 機械性 | 50,000,000次（開閉頻率18,000次/小時） | |
| 電氣性*4 | 500,000次（開閉頻率2,400次/小時） | 200,000次（開閉頻率2,400次/小時） | |
| 使用環境溫度 | 標準型 －55℃ ～＋70℃ （不可結冰結露） 附動作指示燈 －40℃ ～＋70℃ （不可結冰結露） |
||
| 使用環境溼度 | 5～85%RH | ||
| 重量 | 約35g | ||
註. 上述為初始值。
＊1. 量測條件：利用DC5V 1A降電壓法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動時間。
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
DUTY比：33％
（單位：mm）
本體

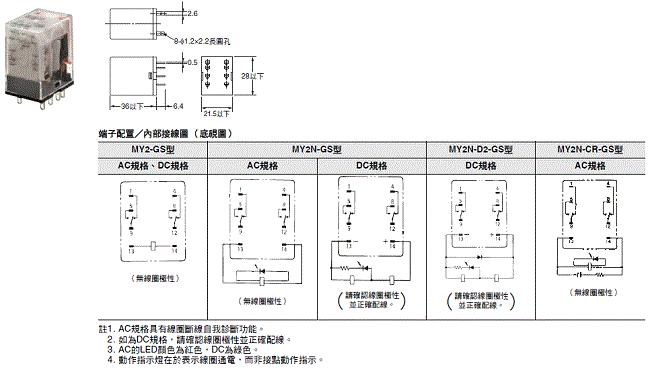

MY2-GS型、MY2N-GS型
註1. AC規格具有線圈斷線自我診斷功能。
2. 如為DC規格，請確認線圈極性並正確配線。
3. AC的LED顏色為紅色，DC為綠色。
4. 動作指示燈在於表示線圈通電，而非接點動作指示。

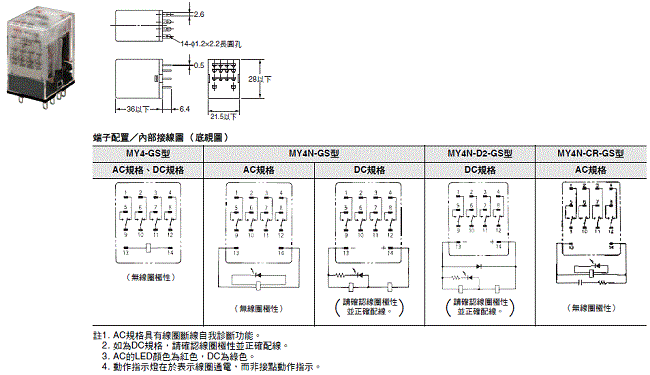

MY4-GS型、MY4N-GS型
註1. AC規格具有線圈斷線自我診斷功能。
2. 如為DC規格，請確認線圈極性並正確配線。
3. AC的LED顏色為紅色，DC為綠色。
4. 動作指示燈在於表示線圈通電，而非接點動作指示。
選購品（另售）
連接底座、鋁軌安裝用選購品的詳細內容，請參閱「共用底座／鋁軌相關產品」。
Push-In Plus端子台底座的詳細內容，請參閱「PYF-[][]-PU/P2RF-[][]-PU型」。
連接底座
正面連接底座

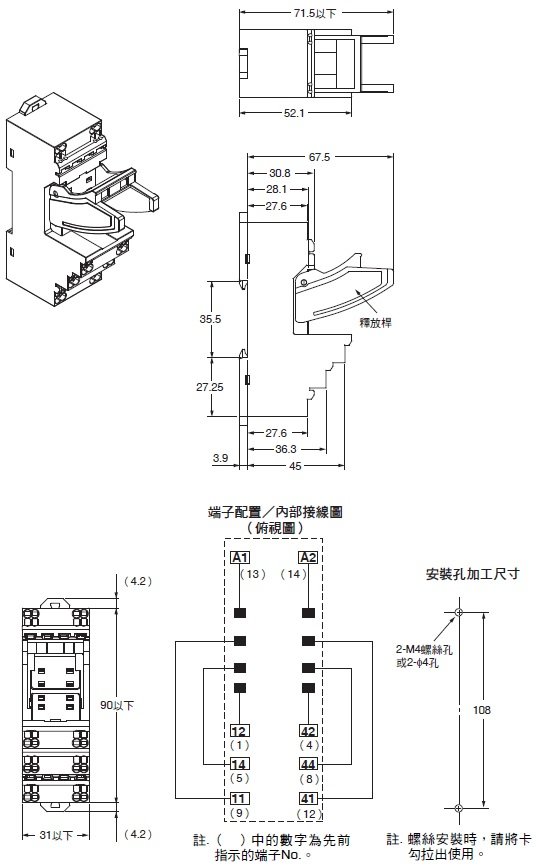

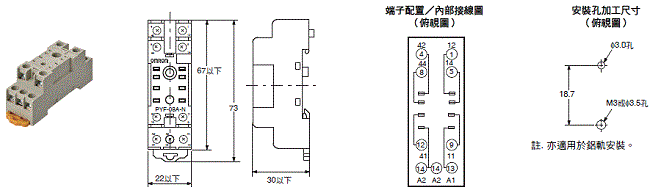

PYF08A-N型
PYF14A-N型

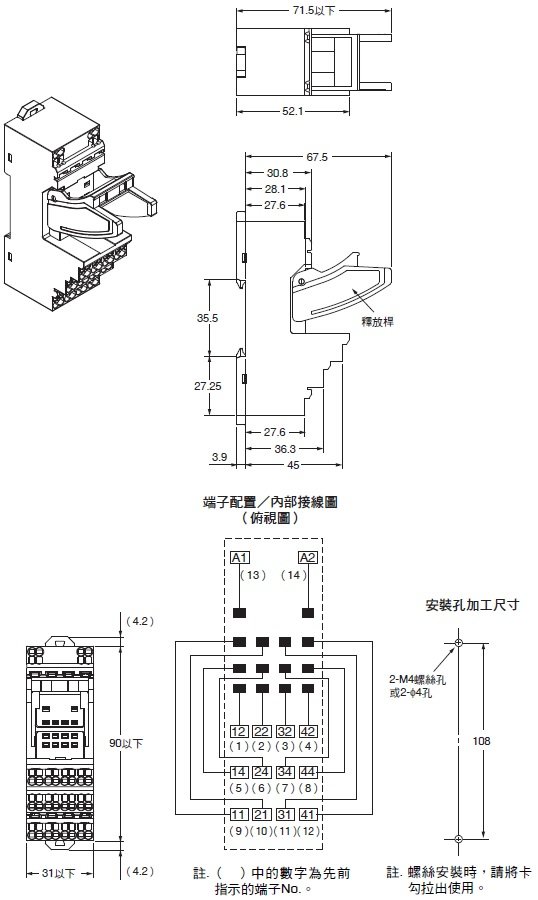

PYF-08-PU型
PYF-14-PU型

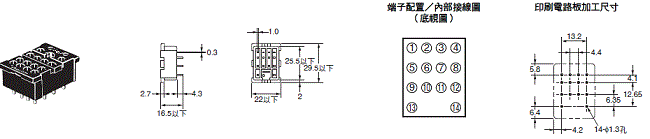

背面连接插座

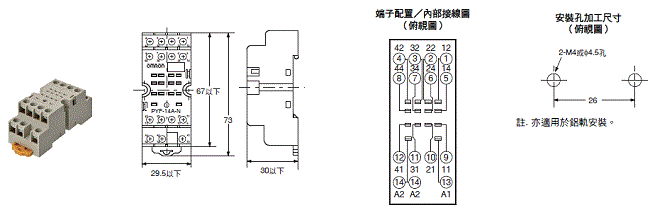

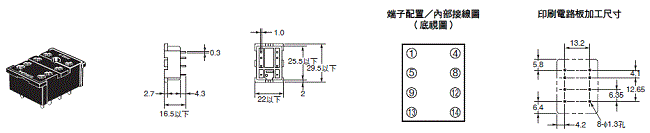

PY08-02型
PY14-02型
選購品
安裝金具
| 底座型號 | PYF08A-N型 PYF14A-N型 |
PY08-02型 PY14-02型 |
|
|---|---|---|---|
| 繼電器型號 | |||
| MY2-GS型 MY2N-GS型 MY4-GS型 MY4N-GS型 |
PYC-A1型
|
PYC-P型
|
|

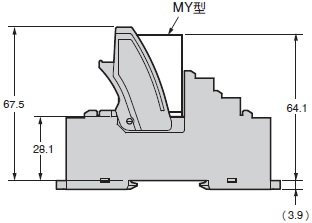

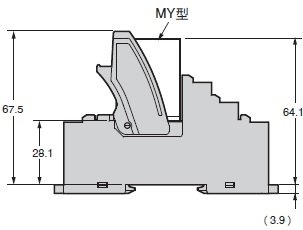

底座安裝的高度（單位：mm）
正面連接底座時
PYF[][]A-E型
PYF[][]A-N型
PYF-08-PU型
PYF-14-PU型
背面連接底座時
PY[][]-02型
