殼內型/插座式端子
| 極數 | 2極 | ||
|---|---|---|---|
| 分類 | 型號 | 額定電壓(V) | |
| 標準型 | MK2KP | AC 6 | |
| AC 12 | |||
| AC 24 | |||
| AC 50 | |||
| AC100/(110) | |||
| AC200/(220) | |||
| 標準型 | MK2KP | DC 6 | |
| DC 12 | |||
| DC 24 | |||
| DC 48 | |||
| DC 100 | |||
| DC 110 | |||
MKK
產品特色
適用於記憶回路、資訊傳遞回路的閂鎖繼電器
採用特殊磁性材料，減少因使用時間產生的品質變化， 連續保持時間加長。
接點追蹤、接點壓力等特性變化較小，具高耐久性。
耐振動性與耐衝擊性優異。
內藏動作指示機構，可容易確認動作。
與MK型小型電力繼電器外型相同。
本體
額定
操作線圈
| 額定電壓 (V) |
設置線圈 | 復歸線圈 |
設置 電壓 (V) |
復歸 電壓 |
最大 容許 |
消耗電力(W、VA) | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| 額定電流(mA) | 電阻(Ω) | 額定電流(mA) | 電阻(Ω) |
設置 |
復歸 |
|||||
| AC | 6 | 286 | 4.8 | 29 | 78 | 80%以下 | 80%以下 | 110％ | 約1.5～約2 | 約0.1～約0.7 |
| 12 | 128 | 25 | 14.4 | 325 | ||||||
| 24 | 66 | 105 | 10.8 | 965 | ||||||
| 50 | 31 | 440 | 3.2 | 8450 | ||||||
| 100/(110) | 17.8 | 1670 | 3.6 | 13350 | ||||||
| 200/(220) | 9.8 | 6200 | 3.2 | 27350 | ||||||
| DC | 6 | 390 | 13 | 92.5 | 64 | 110％ | 約2.3～約2.7 | 約0.5～約1.2 | ||
| 12 | 205 | 52 | 50 | 240 | ||||||
| 24 | 110 | 210 | 22.8 | 1050 | ||||||
| 48 | 48.5 | 990 | 23.4 | 2050 | ||||||
| 100 | 24 | 4160 | 10.3 | 9740 | ||||||
| 110 | 26.4 | 4160 | 11.3 | 9740 | ||||||
此外，AC100/ （110）、200/ （220）的額定電壓為AC100V、200V時的值。
2. 額定電流、線圈阻抗為線圈溫度＋23℃時的值，公差為AC額定電流＋15％、－20％，DC線圈阻抗±15％。
3. AC線圈阻抗為參考值。
4. 動作特性為線圈溫度＋23℃ 時的值。
5. 最大容許電壓為繼電器線圈操作電源的允許電壓變動範圍的最大值，環境溫度為＋23℃ 時的值。並非連續容許。
6. 內藏二極體的反向峰值電壓為1,000V。
另外也有內藏二極體的反向峰值電壓為2,000V的產品。（MK2KPD型）
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載(cosφ＝0.4、L/R＝7ms) |
|---|---|---|
| 接觸機構 | 單接點 | |
| 接點材質 | Ag | |
| 額定負載 | AC 220V 5A、DC 24V 3A | AC 220V 2A、DC 24V 2.5A |
| 額定通電電流 | 5A | |
| 最大接點電壓 | AC 250V DC 250V | |
| 最大接點電流 | 5A | |
| 最大開關容量(參考值) | 1,100VA、72W | 440VA、60W |
性能
| 接觸電阻＊1 | 50mΩ以下 | |
|---|---|---|
| 設 置 |
時間 | 30ms以下(施加額定操作 電壓時，不含接點跳動) |
| 最小脈衝寬度 | 60ms | |
| 復 歸 |
時間 | 30ms以下(施加額定操作 電壓時，不含接點跳動) |
| 最小脈衝寬度 | 60ms | |
| 最大開閉頻率 | 機械性 | 1,800次/h |
| 額定負載 | 1,800次/h | |
| 絕緣阻抗 | 100MΩ以上(以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位) | |
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min |
| 異極接點之間 | ||
| 同極接點之間 | AC1,000V 50/60Hz 1min | |
| 設置/復歸線圈之間 | ||
| 振動 | 耐久 | 10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm) |
| 誤動作 | 10～55～10Hz單側振幅0.5mm(重複振幅1.0mm) | |
| 衝撃 | 耐久 | 500m/s2 |
| 誤動作 | 100m/s2 | |
| 耐久性 | 機械性 | 500萬次以上(開閉頻率1,800次/h) |
| 電氣性 ＊2 | 50萬次以上 (額定負載、開閉頻率1,800次/h) |
|
| 故障率P水準(參考值＊3) | DC1V 10mA | |
| 重量 | 約85g | |
＊1. 量測條件：利用DC5V 1A降電壓的方法
＊2. 環境溫度條件：＋23℃
＊3. 此值為開閉頻率60次/min時的值。
| 使用環境溫度 | -10～+40℃(不結冰、結露) |
|---|---|
| 使用環境濕度 | 5～85%RH |

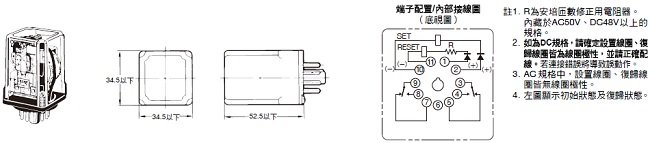

（單位：mm）
本體
MK2KP型
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 MKK 規格說明書 |
- [1538KB] |
2019年1月25日
20190125
|
MKK 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| MKK Data Sheet |
- [1526KB] |
Nov 22, 2018
20181122
|
MKK Data Sheet |
