| 接點組成 | 2c | |
|---|---|---|
|
分類
|
型號 | 額定電壓(V) |
|
標準型
|
G4Q-211A | AC 24 |
| AC 50 | ||
| AC100/(110) | ||
| AC200/(220) | ||
| DC 12 | ||
| DC 24 | ||
| DC100 | ||
G4Q
產品特色
透過獨創棘輪機構進行交互切換動作
每次脈衝會在2極的各接點上進行交互切換動作。 適合用於馬達等交互運轉及切換運轉。
採用獨創棘輪機構進行接點切換。
耐電壓AC2,000V。
本體
外露型（焊接端子）
殼內型（插座式端子）
| 接點組成 | 2c | |
|---|---|---|
|
分類
|
型號 | 額定電壓(V) |
|
標準型
|
G4Q-212S | AC 12 |
| AC 24 | ||
| AC 50 | ||
| AC100/(110) | ||
| AC200/(220) | ||
| DC 12 | ||
| DC 24 | ||
| DC 48 | ||
| DC100 | ||
| DC200 | ||
額定
操作線圈
| 項目 | 額定電流 (mA) |
線圈 阻抗 (Ω) |
動作 電壓 (V) |
復歸 電壓 (V) |
最大 容許 電壓 (V) |
消耗電力 (VA、W) |
|||
| 額定電壓(V) | 50Hz | 60Hz | 對額定電壓的比率 | 啟動時 | 額定 | ||||
| AC | 12 | 614 | 531 | 2.24 | 80%以下 | 10%以上 | 1.1 | 約13.5 | 約6.4 |
| 24 | 307 | 266 | 8.7 | ||||||
| 50 | 148 | 128 | 42.7 | ||||||
| 100/(110) | 74 | 64/73.5 | 160 | ||||||
| 200/(220) | 37 | 32/36.8 | 671 | ||||||
| DC | 12 | 320 | 37.5 | 5%以上 | 約3.9 | ||||
| 24 | 155 | 155 | |||||||
| 48 | 80 | 600 | |||||||
| 100 | 39 | 2580 | |||||||
| 200 | 19.2 | 10400 | |||||||
註1. 額定電流、線圈阻抗為線圈溫度＋23℃ 時的值，公差為AC額定電流＋15％、－20％、DC線圈阻抗±15％。
2. AC線圈阻抗值為參考值。
3. 動作特性為線圈溫度＋23℃ 時的值。
4. 最大容許電壓為繼電器線圈操作電源的允許電壓變動範圍的最大值，環境溫度為＋23℃ 時的值。並非連續容許。
5. 消耗電力的AC是在60Hz時的值。
開閉部（接點部）
| 負載 | 電阻負載 | 電感負載 cosφ＝0.4 L/R＝ 7ms |
| 接觸機構 | 單點 | |
| 接點材料 | Ag・合金 | |
| 額定負載 | AC 220V 5A、DC 24V 5A | AC 220V 3A、DC 24V 4A |
| 額定通電電流 | 5A | |
| 最大接點電壓 | AC 250V、DC 250V | |
| 最大接點電流 | 5A | |
| 最大開關容量 (參考值) |
1,100VA 120W | 660VA 100W |
性能
| 接觸電阻 ＊1 | 50mΩ以下 | |
| 動作時間 ＊2 | 60ms以下 | |
| 最大開閉 頻率 |
機械性 | 1,200次/h |
| 額定負載 | 1,200次/h | |
| 絕緣阻抗 ＊3 | 100MΩ以上 | |
| 耐電壓 | 線圈和接點之間 | AC2,000V 50/60Hz 1min |
| 同極接點之間 | AC1,000V 50/60Hz 1min | |
| 異極接點之間 | AC2,000V 50/60Hz 1min | |
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.75mm (重複振幅1.5mm) |
| 誤動作 | 10～55～10Hz 單側振幅0.25mm (重複振幅0.5mm) | |
| 衝擊 | 耐久 | 500m/s2 |
| 誤動作 | 100m/s2 | |
| 耐久性 | 機械性 | 500萬次以上開閉頻率1,200次/h |
| 電氣性 ＊4 | 50萬次以上額定負載開閉頻率1,200次/h | |
| 故障率P水準(參考值 ＊5) | DC5V 1A(DC 5V 0.1A) | |
| 使用環境溫度 | -10～+55℃ (不結冰、結露) | |
| 使用環境濕度 | 5～85%RH | |
| 重量 | 外露型：約240g，殼內型：約340g | |
註. 左述值為初始值。
＊1. 量測條件：利用DC5V 1A降電壓的方法。
＊2. 量測條件：施加額定操作電壓時，不含接點跳動。
環境溫度條件：＋23℃
＊3. 量測條件：以DC500V絕緣阻抗計，量測與耐電壓項目相同的部位。
＊4. 環境溫度條件：＋23℃
＊5. 此值為開閉頻率60次/min時的值。
()內的數值是殼內型。
（單位：mm）
本體

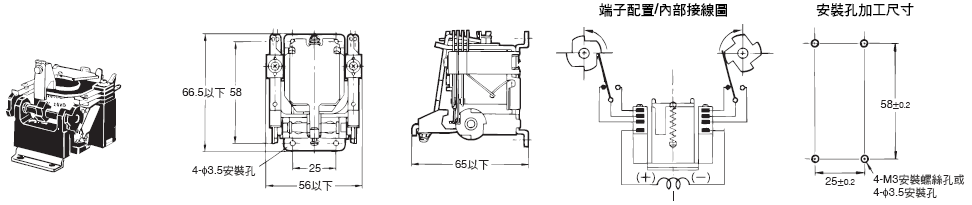

外露型
G4Q-211A型

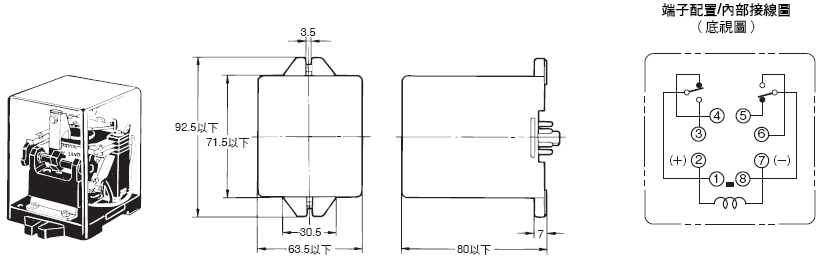

殼內型
G4Q-212S型
連接插座
| 正面連接插座 | 背面連接插座 |
|---|---|
| 鋁軌安裝/螺絲安裝共用 | 焊接端子 |
| 8PFA1 | PL08 |
註. 僅適合插座式端子型
插座安裝高度
正面連接插座時
背面連接插座時
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 G4Q 規格說明書 |
- [1750KB] |
2015年7月27日
20150727
|
G4Q 規格說明書 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| G4Q Data Sheet |
- [540KB] |
Oct 20, 2015
20151020
|
G4Q Data Sheet |
