| 區分 | 接點組成 | 型號 | 額定電壓(V) | |
|---|---|---|---|---|
| 繼電器輸出 | 1a×4 | G6D-F4B | DC12 | |
| DC24 | ||||
| 功率MOS FET繼電器輸出 | G3DZ-F4B | DC12 | ||
| DC24 | ||||
G6D-F4PU / G3DZ-F4PU, G6D-F4B / G3DZ-F4B
產品特色
操作容易、省空間,4點輸出用端子繼電器
寬31×高35×深68mm。與PYF插座同等大小。
獨立接點、獨立線圈。
可利用短路片（另售）簡易進行共通連接。且相鄰的端子亦可共通連接。
端子蓋可防觸電。
搭載繼電器型與功率MOS FET繼電器型一應俱全。
附動作指示LED。
內藏線圈突波吸收用二極體
鋁軌安裝、螺絲安裝皆可。
附繼電器拆卸工具。
標準品通過UL、CSA、VDE規格認証（VDE規格僅G6D-F4B型）。
本體
選購品（另售）
連接插座（可單售）
| 型號 | 額定電壓(V) | |
|---|---|---|
| P6DF-F4B | DC12 | |
| DC24 | ||
2. 為未安裝繼電器的插座單品（附端子蓋）。
3. 另備有端子蓋單品。
G6D-4-C型 最低訂購單位：10個。
短路片
| 適用端子繼電器型號 | 型號 | |
|---|---|---|
| G6D-F4B | G6D-4-SB | |
| G3DZ-F4B | ||
更換用繼電器
| 適用端子繼電器型號 | 型號 | 額定電壓(V) |
|---|---|---|
| G6D-F4B | G6D-1A-ASI | DC12 |
| DC24 | ||
| G3DZ-F4B | G3DZ-2R6PL | DC12 |
| DC24 |
額定
繼電器規格
操作線圈（每台G6D型繼電器）
| 額定電壓 (V) |
額定電流 (mA) |
線圈阻抗 (Ω) |
動作電壓 (V) |
復歸電壓 (V) |
最大容許電壓 (V) |
消耗電力 (mW) |
|
|---|---|---|---|---|---|---|---|
| DC | 12 | 18.7 | 720 | 70%以下＊ | 10%以上 | 130% | 約200 |
| 24 | 10.5 | 2,880 | |||||
註1. 額定電流、線圈阻抗為線圈溫度＋23°C時的值，公差為±10％。
2. 動作特性為線圈溫度＋23°C時的值。
3. 最大容許電壓為繼電器線圈操作電源之允許電壓變動範圍的最大值。並非 連續容許。
4. 額定電流包含端子的LED電流。
＊惟當上下方向顛倒安裝時為75％以下。
開閉部（每台G6D型繼電器）
| 負載 | 電阻負載(cosΦ =1) |
|---|---|
| 額定負載 | AC250V 3A、DC30V 3A |
| 額定通電電流 | 5A |
| 最大接點電壓 | AC250V、DC30V |
| 最大接點電流 | 5A |
| 最大開關容量(參考值) | 1,250VA、 150W |
功率MOS FET繼電器規格
輸入（每台G3DZ型功率MOS FET繼電器）
| 額定電壓 | 操作電壓 | 動作電壓位準 | 復歸電壓位準 | 輸入阻抗 | 額定電流 | |
|---|---|---|---|---|---|---|
| DC | 12 | DC9.6～14.4V | DC9.6V以下 | DC1V以上 | 2kΩ±20% | 8.0mA±20% |
| 24 | DC19.2～28.8V | DC19.2V以下 | 4kΩ±20% | 8.2mA±20% | ||
輸出（每台G3DZ型功率MOS FET繼電器）
| 負載電壓 | 負載電流 | 突波電流耐量 |
|---|---|---|
| AC3～264V DC3～125V |
100μ～0.3A | 6A(10ms) |
性能
| 型號 | G6D-F4B | |
|---|---|---|
| 繼電器輸出 | ||
| 接觸電阻＊1 | 100mΩ以下 | |
| 動作時間＊2 | 10ms以下 | |
| 復歸時間＊2 | 10ms以下 | |
| 絕緣阻抗 | 1,000MΩmin. (at 500 VDC) | |
| 耐電壓 | 線圈/接點之間 | AC2,000V 50/60Hz 1min |
| 同極接點之間 | AC750V 50/60Hz 1min | |
| 耐衝擊電壓(線圈/接點之間) | 4,000V(1.2×50μs) | |
| 震動 | 耐久 | 10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm) |
| 誤動作 | 10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm) | |
| 衝擊 | 耐久 | 500m/s2 |
| 誤動作 | 100m/s2 | |
| 耐久性 | 機械性 | 2,000萬次以上(開閉頻率18,000次/h) |
| 電氣性＊2 | AC250V 3A(電阻負載)10萬次以上 DC 30V 3A(電阻負載)10萬次以上 (開閉頻率1,800次/h) |
|
| 故障率P水準(參考值＊3) | DC5V、10mA | |
| 使用環境溫度、保存環境溫度 | -25～+55°C(不結冰) | |
| 使用環境濕度 | 45～85%RH | |
| 重量 | 約65g | |
註. 上述為初始值。
＊1. 量測條件：DC 5V 1A
＊2. 環境溫度條件：＋23°C
＊3. 此值為開閉頻率120次／min時的值。
| 型號 | G3DZ-F4B |
|---|---|
| 功率MOS FET繼電器輸出 | |
| 動作時間 | 10ms以下 |
| 復歸時間 | 15ms以下 |
| 輸出ON電阻 | 2.4Ω以下 |
| 開路時漏電流 | 10μA以下(DC125V時) |
| 絕緣阻抗 | 100MΩmin. (at 500 VDC) |
| 輸出入間耐電壓 | AC2,000V 50/60Hz 1min |
| 震動 | 10～55～10Hz 單側振幅0.75mm(重複振幅1.5mm) |
| 衝擊 | 500m/s2 |
| 使用環境溫度、保存環境溫度 | -25～+55°C(不結冰) |
| 使用環境濕度 | 45～85%RH |
| 重量 | 約65g |
（單位：mm）

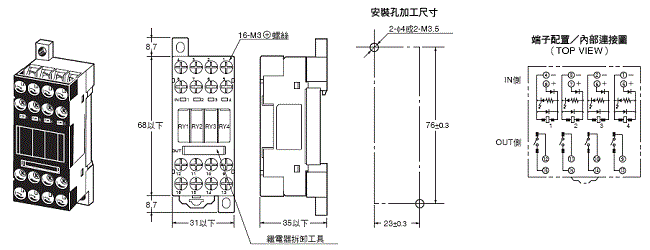

本體
G6D-F4B型
G3DZ-F4B型
註1. 輸入端子有極性，連接時請注意。
2. G6D-F4B型／G3DZ-F4B型皆無輸出極性。
選購品（另售）

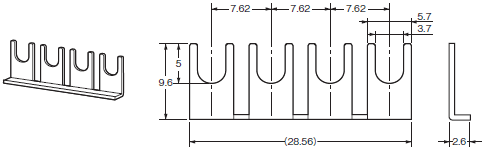

短路片
G6D-4-SB型
