| 輸入端子 | 絕緣方式 | Zero cross功能 | 動作指示燈 | 警報輸出 | 輸出適用負載＊ | 型號 |
|---|---|---|---|---|---|---|
| M3端子 | 光耦合器 (Phototriac Coupler) |
有 | 有 | 1點 (加熱器斷線警報、 SSR短路故障警報共通) |
2～25A AC100～240V |
G3PF-225B |
| 2～35A AC100～240V |
G3PF-235B | |||||
| 2～25A AC200～480V |
G3PF-525B | |||||
| 2～35A AC200～480V |
G3PF-535B | |||||
| 無螺絲夾式端子 (可裝卸) |
2點 (加熱器斷線警報、 SSR短路故障警報) |
2～25A AC100～240V |
G3PF-225B-CTB | |||
| 2～35A AC100～240V |
G3PF-235B-CTB | |||||
| 2～25A AC200～480V |
G3PF-525B-CTB | |||||
| 2～35A AC200～480V |
G3PF-535B-CTB | |||||
| 小型一字螺絲端子 (可裝卸) |
2點 (加熱器斷線警報、 SSR短路故障警報) |
2～25A AC100～240V |
G3PF-225B-STB | |||
| 2～35A AC100～240V |
G3PF-235B-STB | |||||
| 2～25A AC200～480V |
G3PF-525B-STB | |||||
| 2～35A AC200～480V |
G3PF-535B-STB |
G3PF
產品特色
內置CT 可檢測加熱器斷線及SSR短路故障
內置CT，有助於減少配線工時。
可檢測出多台加熱器中的一條斷線。
可檢測三相加熱器的斷線。
可檢測SSR短路故障。
可透過設定開關輕鬆設定異常檢測程度。
不但可鋁軌安裝，也可螺絲安裝。
輸入端子一次備齊M3端子、無螺絲夾式端子（可裝卸）、 小型一字螺絲端子（可裝卸） 3種。
取得CSA規格、EN規格（TÜV認證）。
取得UL規格（G3PF-2[][]B-[][][]型系列）。
本體
＊因環境溫度而異。詳細內容請參閱特性資料「●額定負載電流與環境溫度」。
認證標準
CSA （檔案No.LR35535）、TÜV （檔案No.R50124941、EN60947-4-3）
UL （檔案No.E64562）（G3PF-2[][]B- （[][][]）型系列）
額定
檢測電源部
| 額定電源電壓 | DC24V |
|---|---|
| 操作電壓範圍 | DC20.4～26.4V |
| 消耗電流 | DC50mA以下（DC24V時） |
操作輸入部
| 輸入方式 | 電壓輸入 |
|---|---|
| 額定輸入電壓 | DC12～24V |
| 控制輸入電壓範圍 | DC9.6～26.4V |
| 動作電壓 | DC9.6V以下 |
| 復歸電壓 | DC1.0V以上 |
| 輸入電流 | DC5mA以下（DC12V時） DC10mA以下（DC24V時） |
警報輸出部
| 輸出OFF時電耐壓 | DC30V以下 |
|---|---|
| 最大通電電流 | 100 mA |
| 輸出型態 | NPN開路集極（異常檢測時ON） |
| 最小負載電流 | 0.1 mA |
註. 故障檢測功能中，若使用檢測電源部、操作輸入部的電源上升時間及下降時間超過200ms的電源，可能會在達到額定電壓之前便產生警報顯示、輸出。DC電源請選擇上升及下降在200ms以下者。
主回路部
| 型號 | G3PF-225B | G3PF-235B | G3PF-525B | G3PF-535B |
|---|---|---|---|---|
| G3PF-225B-CTB | G3PF-235B-CTB | G3PF-525B-CTB | G3PF-535B-CTB | |
| G3PF-225B-STB | G3PF-235B-STB | G3PF-525B-STB | G3PF-535B-STB | |
| 額定負載電壓 | AC100～240V 50/60Hz | AC200～480V 50/60Hz | ||
| 操作電壓範圍 | AC75～264V 50/60Hz | AC180～528V 50/60Hz | ||
| 額定通電電流＊ | 25A(40℃時) | 35A(40℃時) | 25A(40℃時) | 35A(40℃時) |
| 最小負載電流 | 2A | |||
| 突波電流耐量 | 220A（60Hz、1週期） | 430A(60Hz、1週期) | 220A(60Hz、1週期) | 430A（60Hz、1週期） |
| 電流平方（I2t）（參考值） | 1,030A2s | 1,030A2s | 1,030A2s | 1,030A2s |
＊因環境溫度而異。詳細內容請參閱特性資料「●額定負載電流與環境溫度」。
性能
| 型號 | G3PF-225B | G3PF-235B | G3PF-525B | G3PF-535B | |
|---|---|---|---|---|---|
| G3PF-225B-CTB | G3PF-235B-CTB | G3PF-525B-CTB | G3PF-535B-CTB | ||
| G3PF-225B-STB | G3PF-235B-STB | G3PF-525B-STB | G3PF-535B-STB | ||
| 動作時間 | 負載電源的1/2週期＋1ms以下 | ||||
| 復歸時間 | 負載電源的1/2週期＋1ms以下 | ||||
| 主回路部 | 輸出ON壓降 | 1.6V(RMS)以下 | 1.8V(RMS)以下 | ||
| 漏電流 | 10mA以下（AC200V時） | 20mA以下(AC480V時) | |||
| 警報輸出部 | 輸出ON壓降 | 1.5V以下 | |||
| 漏電流 | 1μA以下 | ||||
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) | ||||
| 耐電壓 | AC2500V 50/60Hz 1min | ||||
| 震動 | 10～55～10Hz 單側振幅0.35mm（重複振幅0.7mm） | ||||
| 衝擊 | 294m/s2 | ||||
| 保存環境溫度 | －30～＋70℃（不可結冰結露） | ||||
| 使用環境溫度 | －20～＋60℃（不可結冰結露） | ||||
| 使用環境濕度 | 45～85%RH | ||||
| 重量 | 约400g | 约630g | 约400g | 约630g | |
（單位：mm）
本體

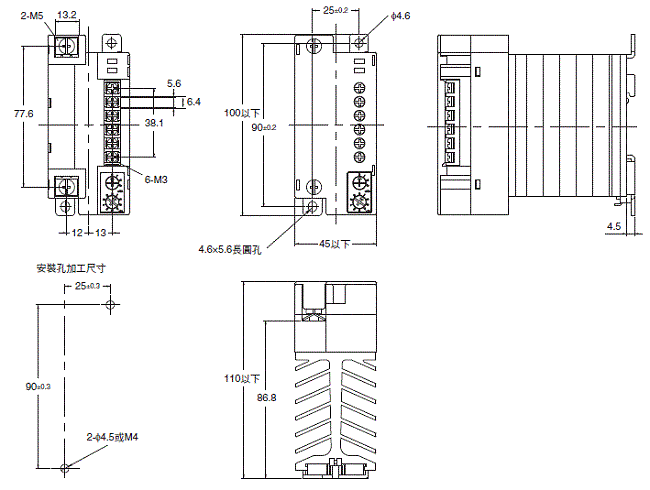

G3PF-[]25B

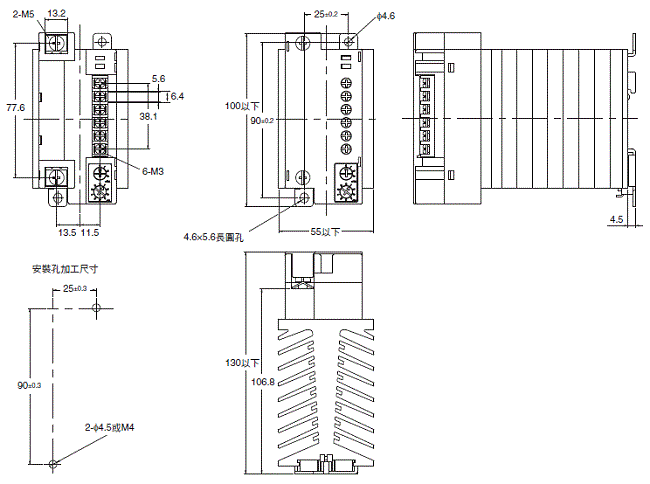

G3PF-[]35B

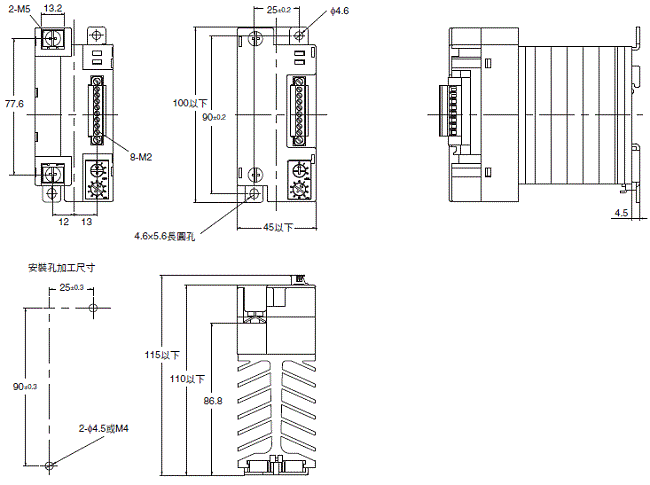

G3PF-[]25B-CTB

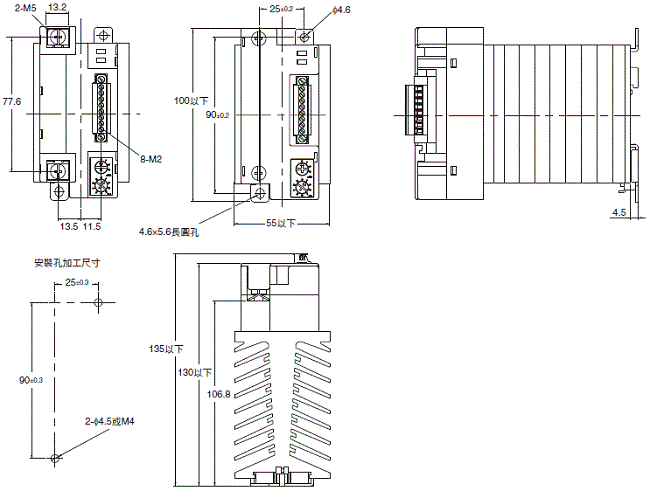

G3PF-[]35B-CTB

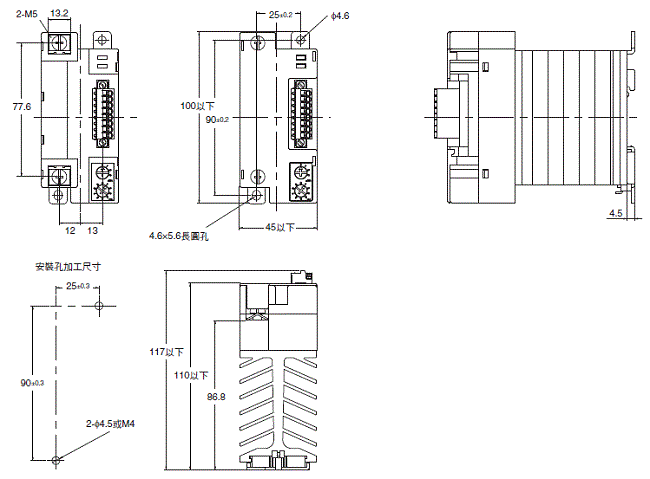

G3PF-[]25B-STB

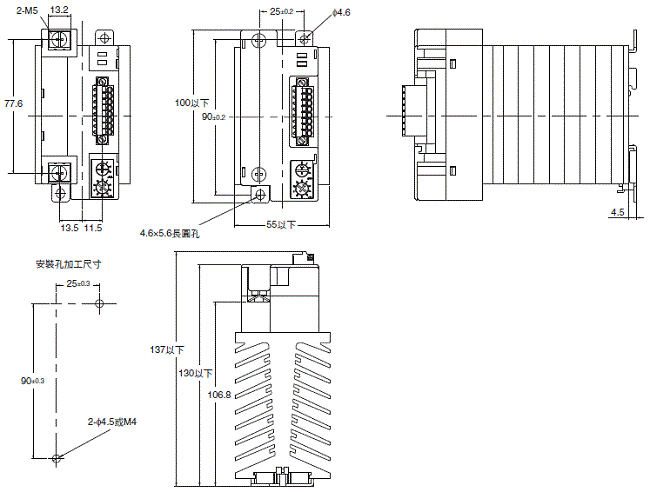

G3PF-[]35B-STB
