＊使用軟啟動功能時需與無零交叉功能的SSR互相搭配使用。
G3ZA
產品特色
透過最佳週期控制使雜訊抑制在低雜訊 的範圍，同時帶來高精度的可控制性
體積比一般電力調整器更小。
搭配附零交叉功能的SSR一起使用， 可進行雜訊較少的電力調整 ＊。
每台機器最多可個別控制8台SSR。
可透過通訊（RS-485）設定輸出量或偵測出加熱器斷線。 還可共用G3ZA型用的Smart FB函式庫。
適用CE標誌。
《主要版本升級功能》
追加可使用於加熱器的軟啟動功能 ＊。
追加可使用於三相加熱器的三相用最佳週期控制功能。
與專用CT互相搭配使用可檢測出150A電流。

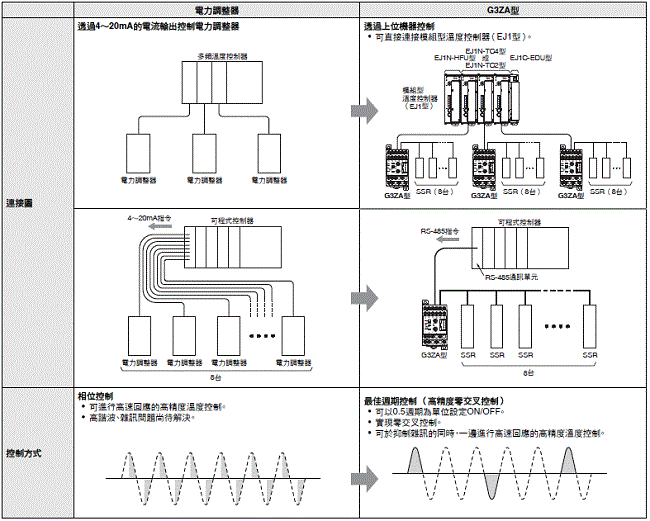

一般電力調整器及G3ZA型的比較
機種構成

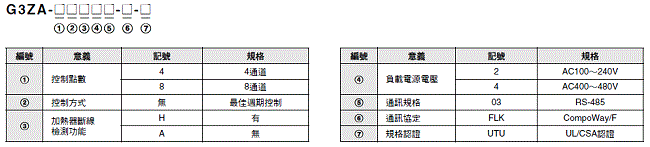

型號基準
種類
本體
| 名稱 | 控制點數 | 加熱器斷線檢測功能 | 負載電源電壓 | 型號 |
|---|---|---|---|---|
| 多點電力調整器 | 4 | 有 | AC100～240V | G3ZA-4H203-FLK-UTU |
| AC400～480V | G3ZA-4H403-FLK-UTU | |||
| 8 | 無 | AC100～240V | G3ZA-8A203-FLK-UTU | |
| AC400～480V | G3ZA-8A403-FLK-UTU |
選購品（另售）
| 名稱 | 孔徑 | 檢測電流 | 型號 |
|---|---|---|---|
| 比流器(CT) | Φ5.8 | 0～50A | E54-CT1 |
| Φ12.0 | 0～50A | E54-CT3 | |
| Φ30.0 | 0～150A | G3ZA-CT150L |
| 名稱 | 型號 |
|---|---|
| 鋁軌 | PFP-100N |
| PFP-50N | |
| 端板(固定金具) | PFP-M |
額定
| 電源電壓 | AC100～240V （50/60Hz） |
|---|---|
| 容許電源電壓範圍 | AC85～264V |
| 消耗電力 | 5.9W以下(最大負載時) |
| 負載電源電壓 | AC100～240V型、AC400～480V型 |
| 容許負載電壓範圍 | AC100～240V型：AC75～264V AC400～480V型：AC340～528V |
| 操作量輸入 | 0.0～100.0%(透過RS-485通訊) |
| CT輸入 ＊1 | 單相AC0～50A(比流器的一次側電流值) 單相AC0～150A(比流器的一次側電流值) |
| 觸發輸出 | 電壓輸出 各通道 DC12V±15% 最大負載電流21mA(內藏短路保護電路) |
| 警報輸出 | NPN開路集極(1點) 最大操作電壓DC30V 最大負載電流50mA 殘留電壓 ： 1.5V以下、 漏電流 ： 0.4mA以下 |
| 顯示方式 | LED |
| 控制方式 | 最佳週期控制 軟啟動最佳週期控制 ＊2 三相用最佳週期控制 |
| 使用環境溫度 | -10～+55℃(不可結冰結露) |
| 使用環境濕度 | 25～85%RH |
| 保存溫度 | -25～+65℃(不可結冰結露) |
| 高度 | 2,000m以下 |
| 附屬品 | 使用說明書 |
＊1. 僅有加熱器斷線檢測功能型
＊2. 使用軟啟動最佳週期控制時，
請使用無零交叉功能的SSR （G3PA-[]BL-VD型）。
性能
|
電流值指示精度 |
電流範圍 0～50A時 ±3A 0～150A時 ±9A 0～100%時 ±6% ＊ (有加熱器斷線檢測功能型) |
|---|---|
| 絕緣阻抗 | 100MΩ min. (at 500 VDC)(一次與二次間) |
| 耐電壓 | AC2,000V(50/60Hz 1min)(一次與二次間) |
| 耐振動 | 震動頻率：10～55Hz、加速度：50m/s2 X、Y、Z方向 |
| 耐衝擊 | 300m/s2 3軸6方向 各3次 |
| 本體重量 | 約200g(含端子蓋) |
| 保護構造 | IP20 |
| 記憶體保護 | EEPROM(非揮發性記憶體)寫入次數10萬次 |
| 設置環境 | 過電壓類別Ⅱ、污染度2 （依據EN61010-2-201） |
| 規格認證 | UL508 （Listing）、 CSA22.2 No.14 EN61010-2-201 |
＊ 對電流螢幕顯示選擇參數設定選擇％，將CT可檢測到的最大電流值設定為
100％時
通訊規格
| 傳輸路徑連接 | 多點 | |
|---|---|---|
| 通訊方式 | RS-485 | |
| 最大通訊距離 | 500m | |
| 連接台數 | 31台(多點連接時) | |
| 同步方式 | 非同步方式 | |
| 通訊速度 | 9.6/19.2/38.4/57.6 （kbps） 預設值 ： 9.6 | |
| 傳送碼 | ASCII | |
| 資料長度 | 7/8位元 預設值：7 | |
| 結束位元長度 | 1/2位元 預設值：2 | |
| 通訊同位 | 垂直同位（無／偶數／奇數）預設值： 偶數 | |
| 流程控制 | 無 | |
額定規格比流器（CT）（另售）
| 型號 | E54-CT1 | E54-CT3 | G3ZA-CT150L |
|---|---|---|---|
| 連續最高加熱器電流 | 50A | 120A ＊ | 150A |
| 連接G3ZA型時的 檢測電流 |
50A | 150A | |
| 耐電壓 | AC1,000V(1min) | AC2,000V (1min) | |
| 耐振動 | 50Hz 98m/s2 | ||
| 重量 | 約11.5g | 約50g | 約130g |
| 附屬品 | 無 | 接觸器（2個） 插頭（2個） |
無 |
＊ G3ZA型及E54-CT3型搭配使用時，連續最高加熱電流為50A
（單位：mm）

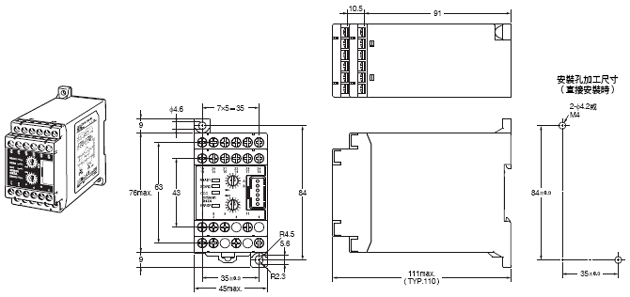

本體
多點電力調整器
G3ZA-4H203-FLK-UTU型
G3ZA-4H403-FLK-UTU型
G3ZA-8A203-FLK-UTU型
G3ZA-8A403-FLK-UTU型
選購品（另售）

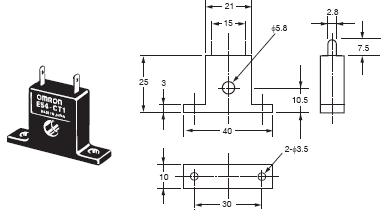

電流檢測器（CT）
E54-CT1型

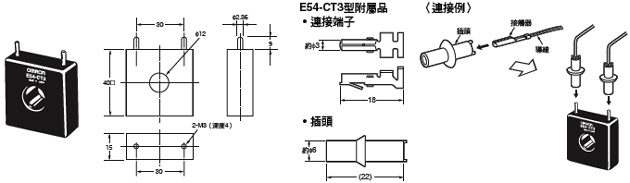

電流檢測器（CT）
E54-CT3型

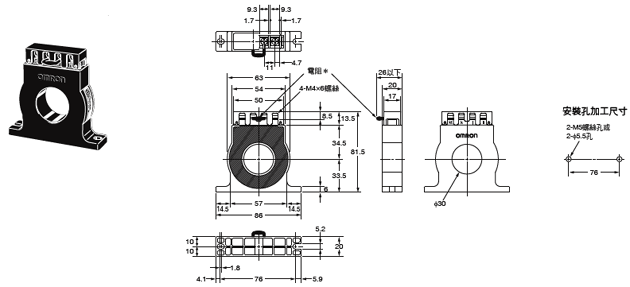

電流檢測器（CT）
G3ZA-CT150L型
註. G3ZA-CT150L型為專門與G3ZA型（Ver.2.0以後）互相搭配使用的專用品。
結線時，請配線端子k及端子l。（不使用端子kt及端子lt。）
＊請勿拆除隨附的電阻。

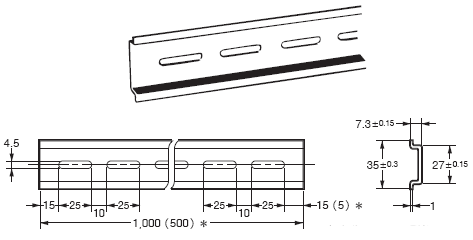

鋁軌
PFP-100N型
PFP-50N型
＊（ ）為PFP-50N型的尺寸。

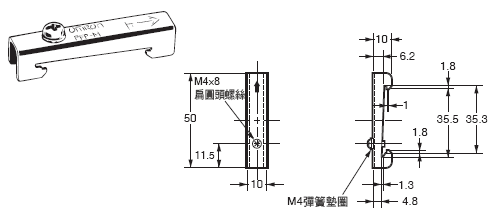

端板（固定金具）
PFP-M型
