| 名稱 | 絕緣變壓器 | 額定電源電壓 | 型號 |
|---|---|---|---|
| 循環控制模組 | 有 | AC100～240V | G32A-EA AC100-240 |
G32A-EA
產品特色
與SSR組合後可進行 高精度溫度控制模組
採用循環控制方式可進行雜訊較少的電力控制。
若與SSR組合，單相負載與三相負載皆可使用。
可選擇內部設定調整、外部設定調整、 電流訊號DC4～20mA的3種輸入。
輕巧外型，除螺絲安裝外，也有鋁軌安裝型。
使用連結端子即可與G3PA型緊鄰安裝。
內藏絕緣變壓器。
100～240V自由電源。
本體
註. 也有取得UL/CSA規格的產品。請另行洽詢。
選購品（另售）
外部設定調整
| 型號 |
|---|
| G32A-E-VR |
額定
|
額定電源電流 |
50Hz | AC100V～240V |
40mA以下 |
|---|---|---|---|
| 60Hz | AC100V～240V | ||
| 輸出訊號 | DC12V±15% 最大20mA | ||
| 輸入訊號 | 電流訊號：4～20mA(輸入阻抗352Ω) ＊ 內部設定調整：50kΩ(1/4W) 外部設定調整：50kΩ(1/4W) |
||
| 輸出電壓循環數 | 0～100% | ||
| 控制週期 | 0.2s | ||
| 可驅動台數 | G3PA-VD系列3台以下 | ||
＊常溫時的值。
性能
| 電源電壓範圍 | AC75～264V |
|---|---|
| 耐電壓 | AC1,500V 50/60Hz 1min(AC電源～輸入輸出端子間) |
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) |
| 震動 | 10～55～10Hz 單側振幅0.375mm(重複振幅0.75mm) (鋁軌安裝) |
| 衝擊 | 300m/s2 |
| 保存環境溫度 |
-30～+100°C(不可結冰結露) |
| 使用環境溫度 |
-30～+80°C(不可結冰結露) |
| 使用環境濕度 | 45～85%RH |
| 重量 | 約100g |
（單位：mm）

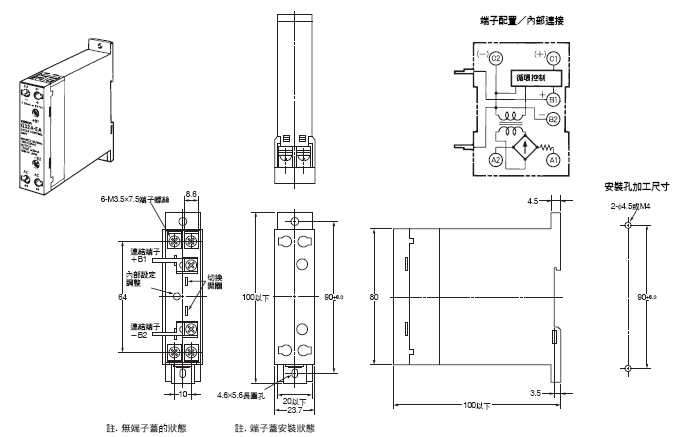

本體
G32A-EA型
選購品（另售）

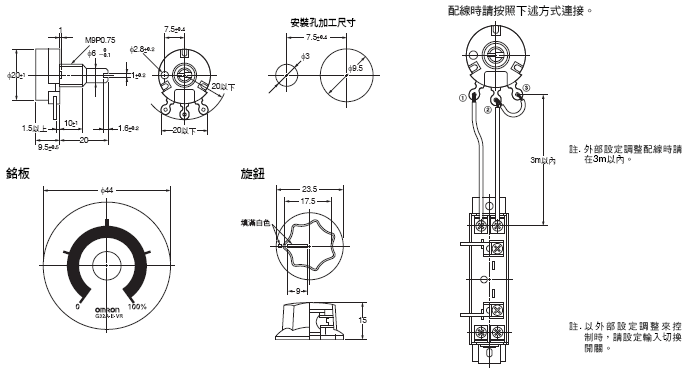

外部設定調整
G32A-E-VR型組合附有外部設定調整、旋鈕、銘板。
外部設定調整（50kΩ，B特性）
