| 名稱 | 規格 | 型號 | ||||
|---|---|---|---|---|---|---|
| CC-Link部規格 | CompoNet部規格 | |||||
| 局種 | 占用局數 | CC-Link版本 | 通訊類別 | 最大輸出輸入點數 | ||
| CC-Link對應 CompoNet閘道器模組 |
遠端設備局 | 4局 | Ver1.10/Ver2.0 (利用開關切換) |
遠端I/O通訊 | 字組子局模組 ：2,048點 (輸入1,024點/輸出1,024點) 位元子局模組：512點 (輸入256點/輸出256點) |
GQ-CRM21 |
GQ-CRM21
產品特色
CC-Link與CompoNet連結即可「輕鬆」「順利」地擴大系統
CompoNet連接即可分接。也減少配線材料費用。
採用小點數分散對應，進一步節省設備內的配線。
可使用多樣的CompoNet組局模組，有助於裝置的小型化。
藉由本體7個區段顯示，也方便在現場找出錯誤。
若使用加入、通訊錯誤旗標，也可從上位控制器找出錯誤部位。
一般規格
| 項目 | 規格 | |
|---|---|---|
| 模組電源電壓 | DC21.6～26.4V (DC24V±10%)(從電源用接頭供給) | |
| 消耗電流 | 通訊電源 | DC24V 3.87A |
| 內部迴路電源 | DC24V 0.13A | |
| 抗干擾性 | 遵循IEC61000-4-4 2.0KV | |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2 XYZ各方向80分鐘 | |
| 耐衝擊 | 150 m/s2 3軸6向各3次 | |
| 耐電壓 | AC500V | |
| 安裝方法 | 鋁軌安裝，M4螺絲安裝 | |
| 使用環境溫度 | 0 ～55℃ | |
| 使用環境濕度 | 10～90% (不可結露) | |
| 保存環境溫度 | -25～65℃ | |
| 重量 | 110g以下 | |
| 使用環境氣體 | 不應有腐蝕性氣體 | |
CC-Link通訊規格
| 項目 | 規格 |
|---|---|
| 版本 | CC-Link Ver.1.10/2.00 (利用MODE設定SW來切換) |
| 傳送速度 | 10Mbps/5Mbps/2.5Mbps/625kbps/156kbps |
| 通訊方式 | 廣播查詢方式 |
| 同步方式 | 幀同步方式 |
| 編碼方式 | NRZI方式 |
| 傳輸線類型 | 匯流排型號(遵循RS-485) |
| 傳送格式 | 遵循HDLC |
| 通訊媒體 | CC-Link用纜線(屏蔽3芯雙絞纜線) |
| 連接台數 | 依CC-Link主局的規格 |
| 遠端局號 | 1～61 (前頭占用4局設定局號) |
| 錯誤控制方式 | CRC( X16+X12+X5+1) |
| RAS功能 | 自動雙列功能、子局切離功能、資料連結狀態的確認、離線測試 |
| 占用局數 | 遠端設備局 占用4局 |

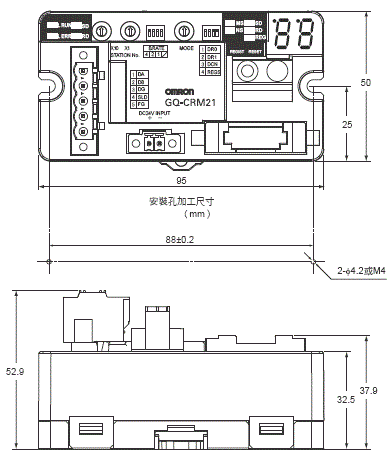

（單位：mm）
GQ-CRM21型
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 CompoNet 型錄 |
SBCD-049-TW5 [34493KB] |
2022年10月14日
20221014
|
CompoNet 型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| GQ-CRM21 Data Sheet |
P067-E1-01 [120KB] |
Nov 25, 2013
20131125
|
GQ-CRM21 Data Sheet |
