| 名稱 | 規格 | 型號 | |
|---|---|---|---|
| 位元子局模組 小型接頭型 | 2點輸入 | 支援NPN | CRT1B-ID02JS |
| 支援PNP | CRT1B-ID02JS-1 | ||
| 2點輸出 | 支援NPN | CRT1B-OD02JS | |
| 支援PNP | CRT1B-OD02JS-1 | ||
| 1點輸入/1點輸出 | 支援NPN | CRT1B-MD02JS | |
| 支援PNP | CRT1B-MD02JS-1 | ||
| 4點輸入 | 支援NPN | CRT1B-ID04JS | |
| 支援PNP | CRT1B-ID04JS-1 | ||
| 4點輸出 | 支援NPN | CRT1B-OD04JS | |
| 支援PNP | CRT1B-OD04JS-1 | ||
| 2點輸入/2點輸出 | 支援NPN | CRT1B-MD04JS | |
| 支援PNP | CRT1B-MD04JS-1 | ||
| 專用安裝工具 | CRT1-ATT03 | ||
![CRT1B-[]D02JS(-1) / []D04JS(-1)](/upload/product/omron/bot/omron_2629/picture.jpg)
CRT1B-[]D02JS(-1) / []D04JS(-1)
產品特色
業界最小等級位元子局模組所有設備的配線革新
備有2點I/O型、4點I/O型。
可設置在狹窄空間的精巧尺寸。可設置於I/O機器附近，極省空間、省配線。
業界首創位元子局模組！可使用容易採購且價格低的圓形纜線。
配合配線性高的扁平纜線與用途作選擇。
周邊設備
■使用圓形纜線Ⅰ （2芯）時
| 名稱 |
型號 |
|---|---|
| 本多通信工業製 開放型接頭 (用於連接模組) |
HCN-TB4LMZG+ |
| 終端阻抗 | DRS1-T |
■使用圓形纜線Ⅱ （4芯）時
| 名稱 | 型號 |
|---|---|
| 本多通信工業製開放型接頭 (用於連接模組) |
HCN-TB4LMZG+ |
| 終端阻抗 | DCN4-TM4 |
| 扁平接頭插座 | DCN4-TR4 |
註. 開放型接頭DCN4-TB4型不可使用於位元子局模組（小型接頭型）。請使用本多通信工業製產品。
■使用扁平纜線Ⅰ （無被覆）時
| 名稱 | 型號 |
|---|---|
| 扁平接頭插座 | DCN4-TR4 |
| 扁平接頭插頭 | DCN4-BR4 |
| 多點接頭插頭 | DCN4-MR4 |
| 終端阻抗 | DCN4-TM4 |
| 專用工具 | DWT-A01 |
I/O接頭
位元子局模組會使用小型接頭來連接感測器等外部設備，小型接頭請使用日本壓接端子製XA系列接頭。
所連接的外部設備纜線上需要安裝專用的纜線連接接頭。
| 品名 | 適用的纜線範圍 | 型號 | 適用工具 | |||
|---|---|---|---|---|---|---|
| mm2 | AWG# | 電源被覆外徑(mm) | ||||
| 接點 | 散狀 | 0.08～0.33 | 28～22 | 1.2～1.9 | BXA-001T-P0.6 | YC-692R |
| 連鎖狀 | SXA-001T-P0.6 | YRS-692 | ||||
| 散狀 | 0.22～0.5 | 24～20 | 1.5～1.9 | BXA-01T-P0.6 | YC-701R | |
| 連鎖狀 | SXA-01T-P0.6 | YRS-701 | ||||
| 外殼 | ― | XAP-03V-1 | ― | |||
2. 加工方法請參閱附屬於工具的操作說明書，或洽詢製造商（日本壓接端子）。
一般規格
| 項目 | 規格、性能 |
|---|---|
| 通訊電源電壓 | DC14～26.4V |
| I/O電源電壓＊1 | DC20.4～26.4V(DC24V -15～+10%) |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) |
| 耐振動 | 10～60Hz 重複振幅0.7mm、60～150Hz 50m/s2 X、Y、Z各方向 80min |
| 耐衝撃 | 150m/s2 (3軸6向 各3次) |
| 耐電壓 | AC500V (隔離迴路之間) |
| 絕緣阻抗 | 20MΩ以上(隔離迴路之間) |
| 使用環境溫度 | -10～+55℃ |
| 使用環境濕度 | 25～85% (不可結露) |
| 使用環境氣體 | 不應有腐蝕性氣體 |
| 保存温度 | -25～+65℃ |
| 保存濕度 | 25～85% (不可結露) |
| 端子台螺絲的 鎖合扭力＊2 |
M3 (接線螺絲)： 0.5N·m M3 (安裝螺絲)： 0.5N·m |
| 安裝方法 | 利用DIN35mm鋁軌、M4螺絲或安裝金具來安裝 (依機種而異) |
＊2. 僅安裝了螺絲式端子台的子局模組
輸入部規格
| 項目 | 2點輸入模組 | 4點輸入模組 | ||
|---|---|---|---|---|
| 型號 | CRT1B-ID02JS | CRT1B-ID02JS-1 | CRT1B-ID04JS | CRT1B-ID04JS-1 |
| 輸出輸入點數 | 輸入2點 | 輸入4點 | ||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| ON電壓 | DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
| OFF電壓 | ― | ― | ― | ― |
| OFF電流 | 1.0mA以下 | |||
| 輸入電流 | 3.0mA以上/點(DC10.5V時) | |||
| 感測器電源電壓 | 通訊電源電壓+0V (Max) 通訊電源電壓-1V (Min) |
|||
| ON遅延時間 | 1.5ms 以下 | |||
| OFF遅延時間 | 1.5ms 以下 | |||
| 共用的迴路數 | 2點/共用 | 4點/共用 | ||
| 感測器電源短路檢測 | 無檢測功能 | |||
| 絕緣方式 | 非絕緣 | |||
| 輸入顯示 | LED顯示(黃色) | |||
| 保護構造 | IEC 標準 IP20 | |||
| 安裝方法 | 以專用安裝工具(CRT1-ATT03型)安裝M4螺絲 | |||
| 饋電型 | 網路饋電型 | |||
| 通訊電源消耗電流＊ | 25mA以下(DC24V時) 30mA以下(DC14V時) |
35mA以下(DC24V時) 40mA以下(DC14V時) |
||
| 輸入連接機器供應電流 | 50mA/1點(G端子) | 50mA/1點(V端子) | 50mA/1點(G端子) | 50mA/1點(V端子) |
| 重量 | 16g以下 | 21g以下 | ||
＊ 輸入時全部點OFF，不含輸入設備的消耗電流，是位元子局模組本體的通訊用消耗電流。
由於對感測器供應I/O電源時也會使用通訊電源，因此請檢討感測器的消耗電流及連接台數作為追加消耗電流。
通訊電源的消耗電流如以下公式表示。
通訊電源的消耗電流＝位元子局模組本體的上述通訊用消耗電流
＋（位元子局模組的上述輸入電流×使用點數）＋ （感測器的消耗電流×使用感測器數）
輸出部規格
| 項目 | 2點輸出模組 | 4點輸出模組 | ||
|---|---|---|---|---|
| 型號 | CRT1B-OD02JS | CRT1B-OD02JS-1 | CRT1B-OD04JS | CRT1B-OD04JS-1 |
| 輸出輸入點數 | 輸出2點 | 輸出4點 | ||
| 內部I/O通用 | 支援NPN | 支援PNP | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.1A/點 | |||
|
外部負載 電源電壓 |
通訊電源電壓+0V (Max) 通訊電源電壓-1.2V (Min) |
|||
| 殘留電壓 |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |||
| ON遅延時間 | 0.5ms 以下 | |||
| OFF遅延時間 | 1.5ms 以下 | |||
| 共用的迴路數 | 2點/共用 | 4點/共用 | ||
|
外部負載 短路檢測 |
無檢測功能 | |||
| 絕緣方式 | 非絕緣 | |||
| 輸出顯示 | LED顯示(黃色) | |||
| 保護構造 | IEC 標準 IP20 | |||
| 安裝方法 | 以專用安裝工具(CRT1-ATT03型)安裝M4螺絲 | |||
| 饋電型 | 網路饋電型 | |||
|
通訊電源 消耗電流＊ |
25mA以下(DC24V時) 30mA以下(DC14V時) |
30mA以下(DC24V時) 35mA以下(DC14V時) |
||
|
輸出連接機器 供應電流 |
30mA/1點(G端子) | 30mA/1點(V端子) | 30mA/1點(G端子) | 30mA/1點(V端子) |
| 重量 | 16g以下 | 21g以下 | ||
＊ 輸出時全部點OFF，不含輸出設備的實際負載電流，是位元子局模組本體的通訊用消耗電流。
由於對致動器供應I/O電源時也會使用通訊電源，因此請檢討致動器的實際負載電流
及連接台數作為追加消耗電流。通訊電源的消耗電流如以下公式表示。
通訊電源的消耗電流＝位元子局模組本體的上述通訊用消耗電流＋（實際負載電流×使用致動器數）
輸出輸入部規格
●1點輸入／1點輸出模組
輸入部規格
| 項目 | 規格、性能 | |
|---|---|---|
| 型號 | CRT1B-MD02JS | CRT1B-MD02JS-1 |
| 輸出輸入點數 | 輸入1點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| ON電壓 | DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
| OFF電壓 | ― | ― |
| OFF電流 | 1.0mA以下 | |
| 輸入電流 | 3.0mA以上/點(DC10.5V時) | |
| 感測器電源電壓 | 通訊電源電壓+0V (Max) 通訊電源電壓-1V (Min) |
|
| ON遅延時間 | 1.5ms 以下 | |
| OFF遅延時間 | 1.5ms 以下 | |
| 共用的迴路數 | 1點/共用 | |
| 感測器電源短路檢測 | 無檢測功能 | |
| 絕緣方式 | 非絕緣 | |
| 輸入顯示 | LED顯示(黃色) | |
| 保護構造 | IEC 標準 IP20 | |
| 安裝方法 | 以專用安裝工具(CRT1-ATT03型)安裝M4螺絲 | |
| 饋電型 | 網路饋電型 | |
| 通訊電源消耗電流＊ | 25mA以下 (DC24V時) 30mA以下 (DC14V時) |
|
| 輸入連接機器供應電流 | 50mA/1點(G端子) | 50mA/1點(V端子) |
| 重量 | 16g以下 | |
由於對感測器供應I/O電源時也會使用通訊電源，因此請檢討感測器的消耗電流及連接台數作為追加消耗電流。
通訊電源的消耗電流如以下公式表示。
通訊電源的消耗電流＝位元子局模組本體的上述通訊用消耗電流
＋（位元子局模組的上述輸入電流×使用點數）＋（感測器的消耗電流×使用感測器數）。
輸出部規格
| 項目 | 規格、性能 | |
|---|---|---|
| 型號 | CRT1B-MD02JS | CRT1B-MD02JS-1 |
| 輸出輸入點數 | 輸出1點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.1A/點 | |
| 負載電源電壓 | 通訊電源電壓+0V (Max) 通訊電源電壓-1.2V (Min) |
|
| 殘留電壓 |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |
| ON遅延時間 | 0.5ms 以下 | |
| OFF遅延時間 | 1.5ms 以下 | |
| 共用的迴路數 | 1點/共用 | |
| 外部負載短路檢測 | 無檢測功能 | |
| 絕緣方式 | 非絕緣 | |
| 輸出顯示 | LED顯示(黃色) | |
| 保護構造 | IEC 標準 IP20 | |
| 安裝方法 | 以專用安裝工具(CRT1-ATT03型)安裝M4螺絲 | |
| 饋電型 | 網路饋電型 | |
| 輸出連接機器供應電流 | 30mA/1點(G端子) | 30mA/1點(V端子) |
●2點輸入／2點輸出模組
輸入部規格
| 項目 | 規格、性能 | |
|---|---|---|
| 型號 | CRT1B-MD04JS | CRT1B-MD04JS-1 |
| 輸出輸入點數 | 輸入2點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| ON電壓 | DC10.5V以上 (各輸入端子與V間) |
DC10.5V以上 (各輸入端子與G間) |
| OFF電壓 | ― | ― |
| OFF電流 | 1.0mA以下 | |
| 輸入電流 | 3.0mA以上/點(DC10.5V時) | |
| 感測器電源電壓 | 通訊電源電壓+0V (Max) 通訊電源電壓-1V (Min) |
|
| ON遅延時間 | 1.5ms 以下 | |
| OFF遅延時間 | 1.5ms 以下 | |
| 共用的迴路數 | 2點/共用 | |
| 感測器電源短路檢測 | 無檢測功能 | |
| 絕緣方式 | 非絕緣 | |
| 輸入顯示 | LED顯示(黃色) | |
| 保護構造 | IEC 標準 IP20 | |
| 安裝方法 | 以專用安裝工具(CRT1-ATT03型)安裝M4螺絲 | |
| 饋電型 | 網路饋電型 | |
| 通訊電源消耗電流＊ | 35mA以下 (DC24V時) 40mA以下 (DC14V時) |
|
| 輸入連接機器供應電流 | 50mA/1點(G端子) | 50mA/1點(V端子) |
| 重量 | 21g以下 | |
由於對感測器供應I/O電源時也會使用通訊電源，因此請檢討感測器的消耗電流及連接台數作為追加消耗電流。
通訊電源的消耗電流如以下公式表示。
通訊電源的消耗電流＝位元子局模組本體的上述通訊用消耗電流
＋（位元子局模組的上述輸入電流×使用點數）＋（感測器的消耗電流×使用感測器數）。
輸出部規格
| 項目 | 規格、性能 | |
|---|---|---|
| 型號 | CRT1B-MD04JS | CRT1B-MD04JS-1 |
| 輸出輸入點數 | 輸出2點 | |
| 內部I/O通用 | 支援NPN | 支援PNP |
| 額定輸出電流 | 0.1A/點 | |
| 負載電源電壓 | 通訊電源電壓+0V (Max) 通訊電源電壓-1.2V (Min) |
|
| 殘留電壓 |
1.2V以下 各輸出端子與G間) |
1.2V以下 各輸出端子與V間) |
| 漏電流 | 0.1mA以下 | |
| ON遅延時間 | 0.5ms 以下 | |
| OFF遅延時間 | 1.5ms 以下 | |
| 共用的迴路數 | 2點/共用 | |
| 外部負載短路檢測 | 無檢測功能 | |
| 絕緣方式 | 非絕緣 | |
| 輸出顯示 | LED顯示(黃色) | |
| 保護構造 | IEC 標準 IP20 | |
| 安裝方法 | 以專用安裝工具(CRT1-ATT03型)安裝M4螺絲 | |
| 饋電型 | 網路饋電型 | |
| 輸出連接機器供應電流 | 30mA/1點(G端子) | 30mA/1點(V端子) |

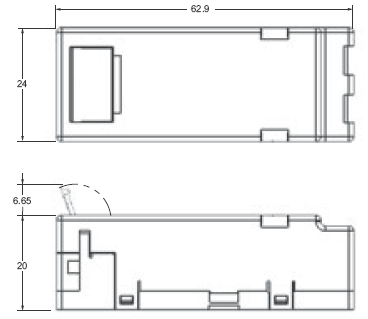

（單位：mm）
●2點輸入、2點輸出、1點輸入／1點輸出型
CRT1B-ID02JS型
CRT1B-ID02JS-1型
CRT1B-OD02JS型
CRT1B-OD02JS-1型
CRT1B-MD02JS型
CRT1B-MD02JS-1型

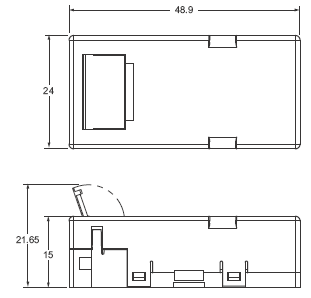

●4點輸入、4點輸出、2點輸入／2點輸出型
CRT1B-ID04JS型
CRT1B-ID04JS-1型
CRT1B-OD04JS型
CRT1B-OD04JS-1型
CRT1B-MD04JS型
CRT1B-MD04JS-1型
