CompoNet網路藉由在通訊纜線或模組上安裝接頭，可對模組連接或實施纜線的分接、延長。
通訊纜線的連接方法及分接方法， 依纜線種類及分接形態而異。

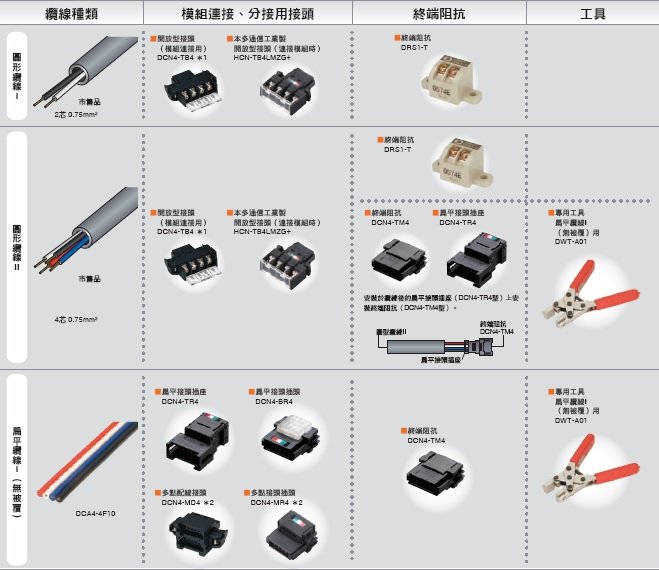

CompoNet網路可使用的纜線有3種。
●圓形纜線Ⅰ（2芯 0.75mm2）市售品
●圓形纜線Ⅱ（4芯 0.75mm2）市售品
●扁平纜線I（無被覆）DCA4-4F10型
依纜線種類所使用的終端阻抗、接頭、專用工具不同。
CompoNet 周邊裝置
產品特色
通訊電纜，終端電阻，安裝支架，特殊工具
通訊纜線
| 名稱 | 外觀 | 規格 | 型號 | 國外規格 |
|---|---|---|---|---|
| 扁平纜線I (無被覆) |
 |
4芯扁平纜線(UL2555) 長度 ： 100m 導體徑 ： 0.75mm2×2條、0.5mm2×2條 |
DCA4-4F10 | ―― |
使用扁平纜線I（無被覆）時
| 名稱 | 外觀 | 用途 | 型號 | 國外規格 |
|---|---|---|---|---|
| 扁平接頭插座 |
 |
在以下用途中，與扁平接頭插頭(DCN4-BR4)一起使用。 ・延長幹線或副幹線時 ・將幹線或副幹線T分接於支線時 ・將支線T分接於副支線時 |
DCN4-TR4 | ―― |
| 在以下用途中，單獨使用。 ・在幹線或副幹線上連接終端阻抗(DCN4-TM4型)時 |
||||
| 扁平接頭插頭 |
 |
在以下用途中，與扁平接頭插座(DCN4-TR4型)一起使用。 ・延長幹線或副幹線時 ・將幹線或副幹線T分接於支線時 ・將支線T分接於副支線時 |
DCN4-BR4 | |
| 在以下用途中，單獨使用。 ・將通訊纜線連接於模組時 ・將通訊纜線連接於多點接頭(DCN4-MD4型)時 (進行多點連接時) |
||||
| 多點接頭 |
 |
將子局模組/中繼器模組多點連接於幹線、副幹線或支線時使用。 | DCN4-MD4 | |
| 多點接頭插頭 |
 |
將通訊纜線多點連接於模組時，單獨使用。 連接位元子局模組小型接頭型(CRT1B-[]D[]JS(-1)型)時使用。 |
DCN4-MR4 | |
| 終端阻抗 |
 |
扁平纜線I及圓形纜線II用的接頭型終端阻抗。 安裝於幹線/副幹線線端的扁平接頭插座(DCN4-TR4型)。 |
DCN4-TM4 | |
| 專用工具 |
 |
以下接頭的壓接用工具 ・ 扁平接頭插座（DCN4-TR4型） ・ 扁平接頭插頭（DCN4-BR4型） ・ 標準細纜線/扁平纜線轉換接頭（DCN4-BR4D型） |
DWT-A01 |
使用圓形纜線Ⅰ（2芯 0.75mm2）時
| 名稱 | 外觀 | 用途 | 型號 | 國外規格 |
|---|---|---|---|---|
| 開放型接頭 (用於連接模組) |
 |
將圓形纜線連接於子局模組/中繼器模組時， 將模組的通訊用接頭轉換成螺絲式端子台。 |
DCN4-TB4 | ―― |
| 終端阻抗 |
 |
圓形纜線I及圓形纜線II用的端子台型終端阻抗。 連接於幹線/副幹線的圓形纜線之線端。 |
DRS1-T | U |
請使用本多通信工業製開放型接頭（用於連接模組）（HCN-TB4LMZG+）。
使用圓形纜線Ⅱ（4芯 0.75mm2）時
| 名稱 | 外觀 | 用途 | 型號 | 國外規格 |
|---|---|---|---|---|
| 開放型接頭 (用於連接模組) |
 |
將圓形纜線連接於子局模組/中繼器模組時， 將模組的通訊用接頭轉換成螺絲式端子台。 |
DCN4-TB4 | ―― |
| 扁平接頭插座 |
 |
在以下用途中，與扁平接頭插頭(DCN4-BR4型)一起使用。 ・延長幹線或副幹線時 ・將幹線或副幹線T分接於支線時 ・將支線T分接於副支線時 |
DCN4-TR4 | |
| 在以下用途中，單獨使用。 ・在幹線或副幹線上連接終端阻抗(DCN4-TM4)時 |
||||
| 終端阻抗 |
 |
扁平纜線I及圓形纜線II用的接頭型終端阻抗。 安裝於幹線/副幹線線端的扁平接頭插座(DCN4-TR4型)。 |
DCN4-TM4 | |
 |
圓形纜線I及圓形纜線II用的端子台型終端阻抗。 連接於幹線/副幹線的圓形纜線之線端。 |
DRS1-T | ||
| 專用工具 |
 |
以下接頭的壓接用工具 ・ 扁平接頭插座（DCN4-TR4型） ・ 扁平接頭插頭（DCN4-BR4型） ・ 標準細纜線/扁平纜線轉換接頭（DCN4-BR4D型） |
DWT-A01 |
安裝金具
| 名稱 | 外觀 | 用途 | 型號 | 國外規格 |
|---|---|---|---|---|
| 安裝金具 | ―― | e-CON接頭型 CRT1-V[]D08S (-1) /VAD04S/VDA02S型用 |
CRT1-ATT02 | ―― |
| ―― | MIL接頭型 CRT1-V[]D16ML (-1) /VAD04ML/VDA02ML型用 |
CRT1-ATT01 | ||
| ―― | MIL接頭型 CRT1-V[]D32ML (-1)型用 |
SRT2-ATT02 | ||
| 專用安裝工具 | ―― | 位元子局模組小型接頭型 CRT1B-[]D[]JS (-1)型用 |
CRT1-ATT03 |
