| I/O類別 | I/O點數 | I/O連接組態 | 電源電壓 | I/O規格 | 型號 |
|---|---|---|---|---|---|
| 類比輸入 | 8點 | MOLEX製接頭 | DC24V | 4～20mA、0～20mA 0～5V、1～5V、0～10V、-10～10V |
GT1-AD08MX |
| 4點 | 端子台 | GT1-AD04 | |||
| 類比輸出 | 4點 | MOLEX製接頭 | DC24V | 0～5V、1～5V、0～10V、-10～10V | GT1-DA04MX |
| 端子台 | 0～5V、1～5V、0～10V、-10～10V、4～20mA | GT1-DA04 |
GT1-AD / DA
產品特色
支援多重I/O端子模組的類比輸入/輸出模組
將輸入部設計為接頭式，拆裝簡便。 （GT1-AD08MX型、GT1-DA04MX型）
輸入點數 8點、4點。
輸出點數 4點。
解析度 1/6000。
轉換時間 8ms/8點、4ms/4點。
鋁軌安裝。
一般規格
| 內部電源電壓 | DC20.4～26.4V (DC24V -15～+10%) ＊ | |
|---|---|---|
| 消耗電流 | I/O模組介面 | 內部電源 |
| 50mA以下 | GT1-AD08MX型：100mA以下 GT1-AD04型 ：100mA以下 GT1-DA04MX型：100mA以下 GT1-DA04型 ：150mA以下 | |
| 抗干擾性 | 遵循IEC61000-4-4 2kV (電源線) | |
| 耐振動 | 10～150Hz 重複振幅1.0mm 或70m/s2 | |
| 耐衝擊 | 200m/s2 | |
| 耐電壓 | AC500V | |
| 安裝方法 | 35mm鋁軌安裝 | |
| 安裝強度 | 各方向100N (但鋁軌方向為10N以上) | |
| 端子強度 | 拉伸強度100N | |
| 使用環境溫度 | -10～+55℃ | |
| 使用環境濕度 | 25～85%RH (不可結露) | |
| 保存環境溫度 | -25～+65℃ | |
| 附屬品 | I/O模組連接纜線 (40mm) | |
輸入部規格
| 規格 | 電壓輸入 | 電流輸入 | |
|---|---|---|---|
| 輸入種類 | 0～5V 1～5V 0～10V -10～10V |
0～20mA 4～20mA |
|
| 最大訊號輸入 | ±15V | ±30mA | |
| 輸入阻抗 | 1MΩ以上 | 約250Ω | |
| 解析度 | 1/6000 (滿刻度) | ||
| 整體 精度 |
25℃ | ±0.3%FS | ±0.4%FS |
| -10～+55℃ | ±0.6%FS | ±0.8%FS | |
| 轉換週期 | 8ms/8點、4ms/4點 | ||
| AD轉換輸出資料 | 二進制資料 -10～10V時 滿刻度：F448～0BB8 上述以外 滿刻度：0000～1770 |
||
| 絕緣方式 | 輸入與電源間：變壓器、光耦合器絕緣 | ||
輸出部規格
| 規格 | 電壓輸出 | 電流輸出 | |
|---|---|---|---|
| 輸出種類 | 0～5V 1～5V 0～10V -10～10V |
4～20mA | |
| 輸出允許負載阻抗 | 5kΩ以上 | 600Ω以下 | |
| 輸出阻抗 | 0.5Ω以下 | ―― | |
| 解析度 | 1/6000 (滿刻度) | ||
| 整體 精度 | 25℃ | ±0.4%FS | |
| -10～+55℃ | ±0.8%FS | ||
| 轉換時間 | 4ms/4點 | ||
| DA輸出資料 | 二進制資料 -10～10V時 滿刻度：F448～0BB8 上述以外 滿刻度：0000～1770 |
||
| 絕緣方式 | 輸出與電源間：變壓器、光耦合器絕緣 | ||
（單位：mm）

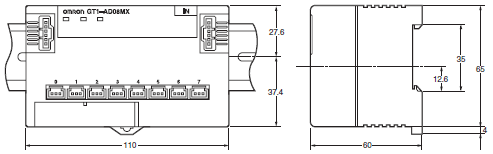

GT1-AD08MX
GT1-DA04MX
(MOLEX製接頭型)
(單位：mm)
※含附屬纜線

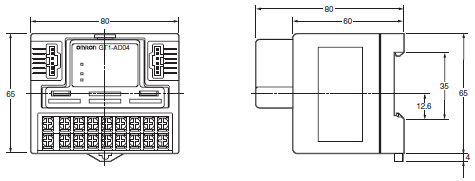

GT1-AD04
GT1-DA04
(端子台型)
(單位：mm)
※含附屬纜線
