所謂的「能源管理」係以電量的持續監測做為起點。
KN-N2/N3可用來量測各種類型的電量，安裝簡便，架構系統更輕鬆。
只要為控制盤或分電盤選擇盤內安裝或盤面安裝等型態，即可適用於全球各種電源類型。
KM-N2-FLK
產品特色
集結適用於控制盤之電量監控功能於一機
電量監控器－KM-N2/KM-N3新上市

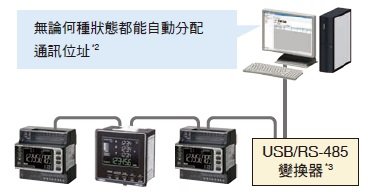

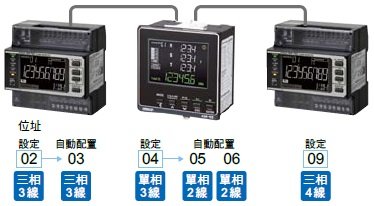

多種上位裝置通訊方式
多位址系統
端子插入型Plus端子台
除了配線錯誤少的端子結構，更採用易插難拔的
端子插入型Plus端子台（RS-485通訊／脈衝輸出端子）
設定工具*1可提升初期設定效率
通訊與量測條件可以一併進行簡單設定
設定檔也可以CSV形式儲存或讀取
*1.本體V2.0.0以上版本也可使用。
*2.KM-N2-FLK除外。
*3.本工具的已確認動作USB/RS-485變換器為SI-35USB（LINEEYE CO.,LTD產品）。K3SC-10型無法使用。
錯誤配線檢測
本體
| 型式 | 適用迴路 | 電源電壓 | 尺寸 | 通訊 |
|---|---|---|---|---|
|
KM-N2-FLK |
單相2線 AC100 ~ 277V 單相3線 AC100 ~ 240V (L-N) AC200 ~ 480V (L-L) 三相3線 AC173 ~ 480V (L-L) 三相4線 AC100 ~ 277V (L-N) AC173 ~ 480V (L-L) |
共用量測電壓 AC100 ~ 277V(L-N) |
90 (H) ×90 (W) × 65 (D) mm | RS-485 通訊脈衝輸出 |
分割型變流器(CT)
| 型號 | 額定一次側電流 | 額定二次側電流 |
|---|---|---|
| KM20-CTN100 | 100A | 1A |
| KM20-CTN250 | 250A | |
| KM20-CTN500 | 500A |
分割型變流器 （CT）（支援CE規範KM-N2/N3專用品＊）
| 型號 | 額定一次側電流 | 額定二次側電流 |
|---|---|---|
| KM-NCT-E100A | 100A | 1A |
|
KM- 1A NCT-E250A |
250A | |
| KM-NCT-E500A | 500A |
註. 在不超過CT額定負載之1VA的範圍內，客戶可以自由選擇CT纜線。
額定(本體)
| 項目 型號 | KM-N2-FLK | |
|---|---|---|
| 適用迴路 | 單相2線式、單相3線式、三相3線式、三相4線式 | |
| 量測迴路數 | 單相2線式：4迴路、 單相3線式/三相3線式時：2迴路以下 三相4線式：1迴路 |
|
| 消耗電力 | 7VA以下 | |
| 輸入 | 額定輸入電壓(電源電壓共用) | 單相2線：AC100 ~ 277V 單相3線：AC100 ~ 240V (L-N) AC200 ~ 480V (L-L) 三相3線：AC173 ~ 480V (L-L) 三相4線：AC100 ~ 277V (L-N) AC173 ~ 480V (L-L) |
| 輸入電壓變動範圍 | 額定輸入電壓的85 ~ 115% | |
| 可連接的CT | 泛用型CT (二次側額定電流1A或5A) ＊1 | |
| CT二次側最大電流 | 6A | |
| 額定輸入頻率 | 50/60Hz | |
| 使用環境溫度 | -25 ~ +55°C (不可結冰結露) | |
| 使用環境濕度 | 25 ~ 85%RH | |
| 保存溫度 | -25 ~ +85°C (不可結冰結露) | |
| 保存濕度 | 25 ~ 85%RH | |
| 使用高度 | 2000m以下 | |
| 安裝環境 | 過電壓類別Ⅱ、量測類別Ⅱ、污染度2 | |
| 電磁環境 | Industrial electromagnetic environment (EN/IEC 61326-1 Table 2) | |
| 適合規格 | EN61010-2-030、EN61326-1、UL61010-1 | |
額定規格(可連接的OMRON製分割型變流器(CT))
| 項目 型號 | KM20-CTN100 | KM20-CTN250 | KM20-CTN500 |
|---|---|---|---|
| 一次側額定電流 | 100A | 250A | 500A |
| 二次側額定電流 | 1A | 1A | 1A |
| 額定頻率 | 50/60Hz | ||
| 絕緣阻抗 | 100MΩ min.(at 500 VDC) (貫穿孔與輸出導線間) | ||
| 耐電壓 | AC2000V 1min(貫穿孔與輸出導線間) | ||
| 纜線長度 | 1m | ||
| 貫穿孔 | φ24 | φ36 | |
| 重量 | 約210g | 約500g | |
| 使用溫濕度範圍 | -20 ~ +55°C 相對濕度85%以下(不可結露) | ||
| 保存溫濕度範圍 | -30 ~ +90°C 相對溼度85%以下(不可結露) | ||
額定 （分割型變流器（CT）） （支援CE規範KM-N2/N3專用品＊）
| 項目/型號 | KM-NCT-E100A | KM-NCT-E250A | KM-NCT-E500A |
|---|---|---|---|
| 一次側額定電流 | 100A | 250A | 500A |
| 二次側額定電流 | 1A | 1A | 1A |
| 額定頻率 | 50/60Hz | ||
| 額定負載 | 1VA | ||
| 絕緣電阻 | 100MΩ min. (at 500 VDC) 線圈與輸出端子之間 |
||
| 耐電壓 | AC2300V 1分鐘線圈與輸出端子之間 | ||
| 電纜線長度 | 參閱下方內容 | ||
| 貫穿孔 | φ24 | φ24 | φ24 |
| 重量 | 約170g | 約175g | 約290g |
| 使用溫溼度範圍 | -20℃ ～+55℃ 相對溼度85%RH以下 (不可結露) |
||
| 保存溫溼度範圍 | -30℃ ～+90℃ 相對溼度85%RH以下 (不可結露) |
||
| 適合規格＊ | EN61010-1、EN61010-2-030、EN61326-1 | ||
| 設置環境 | 過電壓類別、量測類別：Ⅱ、污染度：2 | ||
關於纜線長度：
• KM-N2-FLK型、KM-N3-FLK型與KM-NCT-E型之間的建議配線長度上限如下所述。配線長度越長，使用KM-NCT-E型的量測誤差將會越大。
• 配線長度上限亦可透過以下的公式算出。請客戶確認您所使用的配線之導體電阻率，並使用長度不超過配線長度上限的配線。
• 下表及下列公式所示之配線長度上限僅供參考。並不保證一定可正常使用。
| 配線直徑 | 建議配線長度上限 |
|---|---|
| 0.75mm2 (相當於AWG18) |
15m |
| 2.0mm2 (相當於AWG14) |
43m |
配線延長上限值（單程）（m）＝0.475/導體電阻率（Ω/m）
註. 在不超過CT額定負載之1VA的範圍內，客戶可以自由選擇CT纜線。詳細資訊請參閱手冊。
性能 (本體)
| 項目 型號 | KM-N2-FLK | |
|---|---|---|
| 量測項目 | 累計耗電量(有效/再生/無效)、電力(有效/無效)、電流、電壓、功率因數、頻率 | |
| 量測規格 | 有效電力 | 0.5% (IEC62053-22 class 0.5S) ＊2 |
| 無效功率 | 2% (IEC62053-23 class 2) ＊2 | |
| 取樣週期 | 80ms(50Hz時)、66.7ms(60Hz時) | |
| 絕緣阻抗 | (1) 所有電力迴路與外殼間：20 MΩ min. (at 500 VDC) (2) 電源、所有電壓輸入和通訊端子、脈衝輸出端子之間：20 MΩ min. (at 500 VDC) |
|
| 耐電壓 | (1) 所有電力迴路與外殼間：AC2200V 1分鐘 (2) 電壓、所有電流輸入及通訊端子、所有脈衝輸出端子之間：AC1400V 1分鐘 |
|
| 耐振動 | 單側振幅：0.1mm、加速度：15m/s2、振動數：10~150Hz 3軸方向各掃描8minx10次 | |
| 耐衝擊 | 150m/s2上下、左右、前後6方向各3次 | |
| 顯示/操控方法 | LED、LCD顯示/操控鍵 | |
| 本體重量 | 約350g(僅本體) | |
| 保護構造 | IP20 | |
| 脈衝輸出 | 輸出點數 | 輸出點數：4點(光耦合繼電器輸出)累計耗電量脈衝輸出 |
| 輸出容量 | DC40V、50mA ON時殘留電壓：1.5V以下(輸出電流50mA時)、OFF時漏電流：0.1mA以下 |
|
| 輸出單位 | 輸出單位：1、10、100、1k、5k、10k、50k、100k(Wh) 脈衝ON時間：500ms固定 |
|
| 通訊介面＊3 | 通訊方式 | RS-485(雙線式半雙工、非同步式) |
| 通訊協定 | Modbus/RTU：二進位、CompoWay/F：ASCII | |
| 通訊速度 | 1.2、2.4、4.8、9.6、19.2、38.4kbps | |
| 位元長度 | 資料位元長度：7、8位元 停止點長度：1、2位元 垂直奇偶：偶數、奇數、無 |
|
| 最大通訊距離 | 1,200m | |
| 連接台數 | Modbus/RTU：99台、CompoWay/F：31台 以1台檢測2迴路以上時，迴路數即為連接台數 |
|
| 外觀尺寸(HxWxD) | 90×90×65mm(突起物除外) | |
| 安裝方法 | 鋁軌安裝 | |
| 附屬品 | 操作說明書、符合認證表 | |
＊1. KM系列專用CT(KM20-CTF型系列、KM-NCT型系列)無法適用。2次側輸出需使用1A或5A泛用型CT (變流器)。
＊2. 該數值不包含CT (變流器)、VT (變壓器)誤差。IEC62053為電力量計適用之相關國際認證。
＊3. 電量資料收集器的EW700-M20L型/EW700-P40L型未支援KM-N2型。

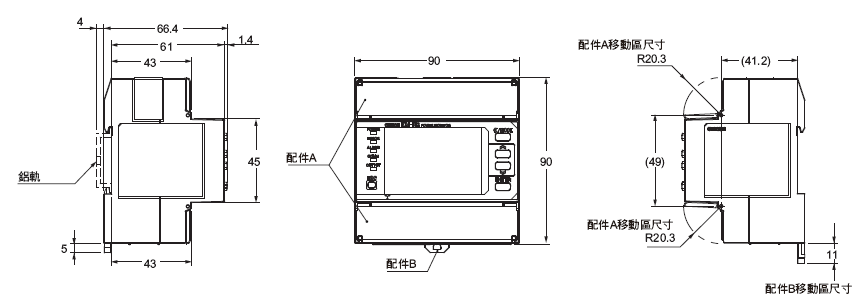

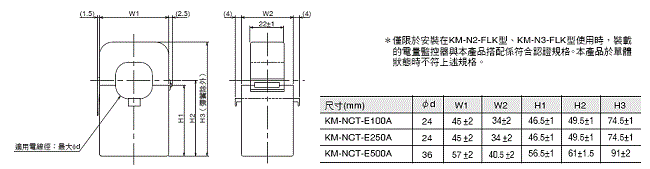

（單位：mm）
本體
KM-N2-FLK
KM20-CTN100型
KM20-CTN250型
KM20-CTN500型
KM-NCT-E100A型
KM-NCT-E250A型
KM-NCT-E500A型
（支援CE規範 KM-N2/N3專用品＊）
中文
| 型錄名稱 | 型錄編號 [容量] |
更新日期 | |
|---|---|---|---|
 KM-N2 / KM-N3 型錄 |
KANC-031-TW5 [11301KB] |
2022年7月4日
20220704
|
KM-N2 / KM-N3 型錄 |
| 控制盤升級解決方案 總合型錄 |
SAMC-010-TW5 [6850KB] |
2018年2月1日
20180201
|
控制盤升級解決方案 總合型錄 |
English
Global Edition
| Catalog Name | Catalog Number [size] |
Last Update | |
|---|---|---|---|
| KM-N2 / KM-N3 Catalog |
N213-E1-06 [10141KB] |
Oct 19, 2020
20201019
|
KM-N2 / KM-N3 Catalog |
| Value Design for Panel Catalog |
Y235-E1-01 [5944KB] |
Jul 19, 2022
20220719
|
Value Design for Panel Catalog |
