| 形狀 | 適用 | 電源規格 | 型號 |
|---|---|---|---|
 |
250mm X 250mm |
DC24V |
ZN-A2502 ＊3 |
| ZN-A2502D ＊1＊3 | |||
 |
410mm X 410mm | ZN-A4105 ＊3 | |
| ZN-A4105D ＊1＊3 | |||
 |
610mm X 610mm | DC24V 或 AC100～240V ※2 |
ZN-A6112 |
| ZN-A6112P ＊3 |
| 適用 | 型號 | 数量 | |
|---|---|---|---|
| 更換HEPA過濾器 | 250×250mm用 | ZN9-AHP25 | 1個 |
| 410×410mm用 | ZN9-AHP41 | 1個 | |
| 610×610mm用 | ZN9-AHP61 | 1個 | |
| 更換預過濾器 | 250×250mm用 | ZN9-APF25 | 2個 |
| 410×410mm用 | ZN9-APF41 | １個 | |
| 610×610mm用 | ZN9-APF61 | １個 |
| 導線長度 | 型號 |
|---|---|
| 3 m | ZN9-AC03 |
| 5 m | ZN9-AC05 |
| 10 m | ZN9-AC10 |
| 形狀 | 適用 | 電源規格 | 型號 |
|---|---|---|---|
 |
250×250mm | 由空氣清淨模組供應 | ZN-J25A |
| 410×410mm | ZN-J41A |
| 型號 | 数量 | |
|---|---|---|
| 更換放電針 | ZN9-JH04 | 4支裝 |
| 導線長度 | 型號 | 數量 |
|---|---|---|
| 2m | ZN9-JC02 | 1條 |
| 型號 | ZN-A2502/A2502D | ZN-A4105/A4105D |
|---|---|---|
| 出風口尺寸 | 225×205mm | 360×360mm |
| 主過濾器/集塵效率 | HEPA過濾器/0.3μm以上粒子捕集率在99.99%以上 | |
| 風量 | 0.3～1.8m3/min(TYP.) | 1～5 m3/min(TYP.) |
| 電源電壓 | DC24V±10% 漣波(p-p)10%以下 | |
| 消耗電流 | 風量強度5：2.1A以下 (實際值) (峰值：3A) |
風量強度5：3.5A以下 (實際值) (峰值：5.5A) |
| 風量切換 | 5段切換 ・使用本體按鈕切換 ・經串列通訊(RS-422或RS-485＊1)切換 |
|
| 動作噪音 | 風量強度3：53dB (TYP.) | |
| 風扇馬達 | DC無刷小型離心鼓風機 2個 | DC無刷渦輪風扇 1個 |
| 指示燈 | 運轉狀態指示：綠、紅，風量強度指示：藍 | |
| 過濾器堵塞檢測 | 有 | |
| 外部輸出 | 警報1：下列任一狀況發生時，警報輸出OFF (正常為ON) (可利用指示燈號確認發生的狀況) ・HEPA過濾器堵塞 ・風扇異常運轉 ・(另售)連接ZN-J型系列靜電模組時的放電針清潔警告 ・(另售)連接ZN-J型系列靜電模組時的異常放電 警報2：(另售)僅於連接ZN-J型系列靜電模組時有效。 ・ZN-J型系列放電針預警清潔時，警報輸出OFF (正常為ON) |
|
| DC30V、50mA以下、 輸出殘餘電壓：1V以下(負載電流10mA以下)、2V以下(負載電流50mA以下) |
||
| 靜電模組(另售) | ZN-J25A | ZN-J41A |
| 環境溫度範圍 | 動作時、保存時：0～40℃(不可結露、結冰) | |
| 環境濕度範圍 | 動作時、保存時：35～85%RH (不可結露) | |
| 使用環境 | 污染度2 | |
| 材質 | 頂面：抗靜電塑膠，底面：SECC | |
| 外觀尺寸(mm) | 250(W)×250(D)×97.5(H) | 410(W)×410(D)×129.5(H) |
| 重量(梱包狀態) | 約2kg(約3.3kg) | 約5.2kg(約8.6kg) |
| (附屬品) | 使用說明書、出風口安裝墊圈、安裝螺絲 I/O連接器(XW4B-06B1-H1型)、 AC變壓器(ZN-A2502D/A4105D型不隨附。) |
|
| 型號 | ZN-A6112 | ZN-A6112P |
|---|---|---|
| 出風口尺寸 | 578×568 mm | |
| 主過濾器/集塵效率 | HEPA過濾器/0.3μm以上粒子捕集率在99.99%以上 | |
| 風量 | 4～12m3/min(TYP.) | |
| 電源電壓 | DC24V±10% 漣波(p-p)10%以下 AC100～240V |
|
| 消耗電流 | 風量強度5 DC24V： 4.3A以下(實際值)(峰值：8A) AC100V：2.5A以下(實際值)(峰值：7A) |
|
| 風量切換 | 5段切換・使用本體按鈕切換 ・經串列通訊(RS-422或RS-485＊1)切換 ・依ON/OFF訊號輸入切換(3段切換)＊2 |
|
| 動作噪音 | 風量強度3：58dB(TYP.) | |
| 風扇馬達 | DC無刷渦輪風扇 1個 | |
| 指示燈 | 運轉狀態指示：綠、紅，風量強度指示：藍 | |
| 過濾器堵塞檢測 | 無 | 有 |
| 外部輸出 | 風扇動作/警報輸出 以下狀況時，輸出OFF (正常為ON) ・風扇未旋轉(含電源OFF及待機時) ・異常運轉 ・過濾器堵塞(僅ZN-A6112P型) |
|
| DC30V、50mA以下、 輸出殘餘電壓：1V以下(負載電流10mA以下)、2V以下(負載電流50mA以下) |
||
| 靜電模組(另售) | 無 | |
| 環境溫度範圍 | 動作時、保存時：0～40℃(不可結露結冰) | |
| 環境濕度範圍 | 動作時、保存時：35～85%RH (不可結露) | |
| 使用環境 | 污染度2 | |
| 材質 | 頂面：ABS樹脂，HEPA過濾器框架：鋁 | |
| 外觀尺寸(mm) | 714.4(W)×654.4(D)×174.3(H)(安裝面起算高度：117.3) | |
| 重量(梱包狀態) | 約12.5 kg(約17kg) | |
| (附屬品) | 使用說明書、出風口安裝墊圈、安裝螺絲 I/O連接器(XW4B-10B1-H1型) |
|
| 型號 | ZN-J25A | ZN-J41A |
|---|---|---|
| 適用空氣清淨模組 | ZN-A2502(D) | ZN-A4105(D) |
| 電源電壓 | DC24V±10% 漣波(p-p)10%以下 | |
| 消耗電流 | 最大300mA. | |
| 放電電壓 | 最大±7kV. | |
| 放電方式 | 可變式DC式 | |
| 除電時間(代表範例)＊1 | 5秒以內 | |
| 離子平衡(代表範例)＊2 | ±30V以下 | |
| 指示燈 | 電源(亮綠燈)、預警清潔(閃橘燈)、清潔警告(亮橘燈)、高壓異常(亮紅燈) | |
| 外部輸出 | 高壓異常輸出、清潔輸出：經光電MOS繼電器輸出(DC30V 300mA以下) | |
| 功能 | 離子平衡手動調節、清潔檢測、高壓異常檢測 | |
| 環境溫度範圍 | 動作時、保存時：0～40℃(不可結露結冰) | |
| 環境濕度範圍 | 動作時、保存時：35～85%RH (不可結露) | |
| 材質 | 本體：ABS、放電針：鎢 | |
| 外觀尺寸(mm) | 248(W)×310(D)×45(H) | 408(W)×470(D)×45(H) |
| 重量(梱包狀態) | 約0.6kg (約1.4kg) | 約1.5kg (約2.7kg) |
| 附屬品 | 使用說明書、出風口安裝墊圈、安裝螺絲 空氣清淨模組連接纜線、英文警告標籤 |
|
（單位：mm）
無指定寸法公差：公差等級IT16

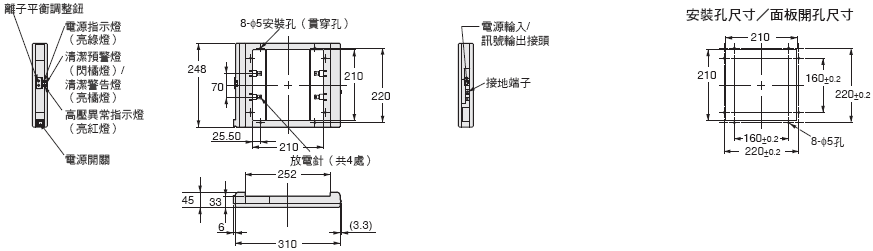

ZN-J25A型
