| 形状 | 類型 | 測量範圍 | 型號 | |
|---|---|---|---|---|
| M18 | 直線 | 60～275mm | E4C-DS30 | |
| 側視 | E4C-DS30L | |||
| 直線 | 85～735mm | E4C-DS80 | ||
| 側視 | E4C-DS80L | |||
| 直線 | 110～910mm | E4C-DS100 | ||
E4C-UDA
產品特色
小型圓柱型，設定簡易的反射型超音波感測器
不受顏色、透明度、材質（金屬、非金屬）的影響
亦有M18的小型圓柱側視型可供選購
以數位顯示器判讀與測量物體間的距離以及測量位置（門檻值）
可簡單進行工件有無設定，以及去除背景影響等設定（教學功能）
放大器元件亦有類比輸出型可供選購
感測器部位
放大器模組部位
| 形状 | 電源 | 輸出規格 | 型號 | |
|---|---|---|---|---|
 |
DC | NPN輸出 | E4C-UDA11 | |
| E4C-UDA11AN | ||||
| PNP輸出 | E4C-UDA41 | |||
| E4C-UDA41AN | ||||
選購品（另售）
安裝金具
並未隨附於放大器，請視需要額外訂購。
| 形狀 | 型號 | 數量 | |
|---|---|---|---|
 |
E39-L143 | 1 | |
端板
並未隨附於放大器，請視需要額外訂購。
| 形狀 | 型號 | 數量 | |
|---|---|---|---|
 |
PFP-M | 1 | |
感測器部位
| 型號 | E4C-DS30 | E4C-DS30L | E4C-DS80 | E4C-DS80L | E4C-DS100 |
|---|---|---|---|---|---|
| 測量範圍 | 60～275mm | 85～735mm | 110～910mm | ||
| 標準檢測物體 | 100×100mmSUS平板 | ||||
| 近距離盲區 | 0～50mm | 0～70mm | 0～90mm | ||
| 震盪頻率 | 約390kHz | 約255kHz | |||
| 回應速度＊ | 30ms | 100ms | 125ms | ||
| 環境溫度範圍 | 使用時：-25～+70℃、存放時：-40～+85℃ (不可結冰結露) | ||||
| 環境濕度範圍 | 使用時、存放時：35～85%RH (不可結露) | ||||
| 保護構造 | IP65 | ||||
| 指示燈 | (黃色)亮燈：顯示檢測範圍內 (綠色)亮燈：電源指示燈 |
(黃色)亮燈： 顯示檢測範圍內 |
|||
| 重量 | 約150g | 約170g | |||
| 材質 | 外殼：黃銅鍍鎳鍍金、振盪器表面：玻璃環氧樹脂、聚氨酯 | ||||
| 附屬品 | 使用說明書、XS2F-D523-D80-A型(導線長2m)、XN2A-1430型 | ||||
＊為平均次數設定為256次時的數值。
放大器部位
| 型號 項目 類型 |
E4C-UDA11 | E4C-UDA41 | E4C-UDA11AN | E4C-UDA41AN | |
|---|---|---|---|---|---|
| 雙輸出型 | 類比輸出型 | ||||
| 輸出形式 | NPN輸出 | PNP輸出 | NPN輸出 | PNP輸出 | |
| 連接方式 | 出線型 | ||||
| 電源電壓 | DC12～24V±10% 漣波10%以下 | ||||
| 消耗電流 | 80mA以下 (電源電壓：24V時) | ||||
| 控制輸出 | 負載電源電壓：DC26.4V以下開路集極輸出 負載電流：50mA以下 (殘留電壓：1V以下) |
||||
| 遲滯特性 | 2.0%F.S.以下 | ||||
| 計時器功能 | OFF/OFF延遲/ON延遲/單觸發 | ||||
| 計時時間 | 1ms～5s | ||||
| 類比輸出 | 輸出型態 | ―― | 電壓輸出 DC1～5V | ||
| 連接負載 | ―― | 10kΩ以上 | |||
| 解析度 | ―― | 1.0%F.S. | |||
| 溫度特性 | ―― | 0.3%F.S./℃ | |||
| 重復精度 | ―― | 2.0%F.S.以下 ＊ | |||
| 線性度 | ―― | ±2.0%F.S.以下 | |||
| 保護回路 | 電源反接保護、輸出短路保護 | ||||
| 環境溫度範圍 | 動作時：-25～+55℃、保存時：-30～+70℃ (不可結冰) | ||||
| 環境濕度範圍 | 動作時、存放時皆為：35～85%RH (不可結露) | ||||
| 絕緣阻抗 | 50MΩ min. (at 500 VDC) | ||||
| 耐電壓 | AC1,000V 50/60Hz 1min | ||||
| 耐振動 | 10～150Hz (重複振幅0.75mm) X、Y、Z各方向80min. | ||||
| 衝擊 (耐久性) | 500m/s2 X、Y、Z各方向3次 | ||||
| 保護構造 | IP50 | ||||
| 材質 | polybutylene terephthalate (機殼)聚碳酸酯 (護蓋) | ||||
| 重量 (梱包狀態) | 約150g | ||||
| 附屬品 | 使用說明書 | ||||
＊通電後經過1h後的數值。但有可能因為外部擾亂而使輸出產生些微起伏。
（單位：mm）
無指定尺寸公差：公差等級IT16
感測器部位

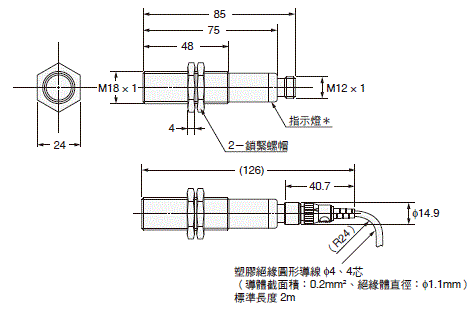

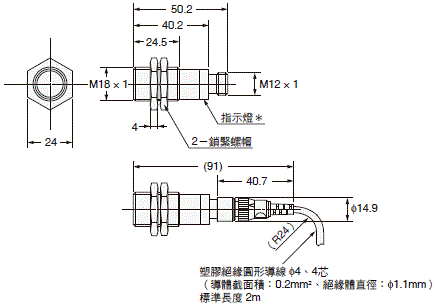

E4C-DS30型
E4C-DS80型
＊顯示檢測範圍內指示燈（黃）、電源指示燈（綠）
感測器部位
E4C-DS30L型
E4C-DS80L型
＊顯示檢測範圍內指示燈（黃）、電源指示燈（綠）
感測器部位
E4C-DS100型
＊顯示檢測範圍內指示燈（黃）

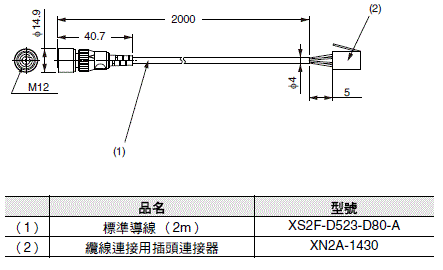

感測器─放大器連接導線（感測器部附屬品）

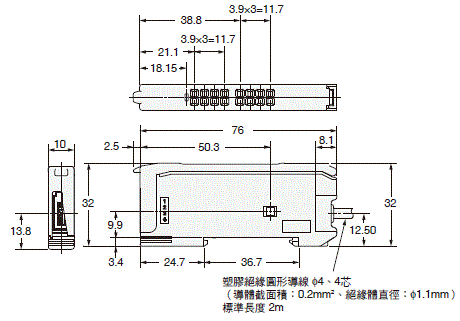

放大器部位
E4C-UDA[][]型

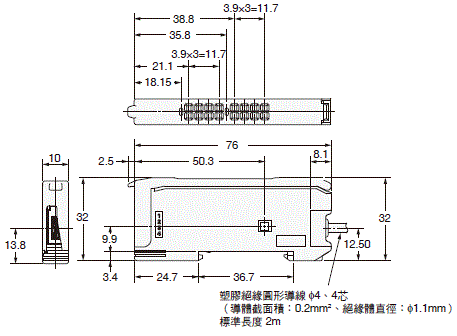

放大器部位
E4C-UDA[][]AN型
