F3SJ

產品特色

三種不同類型產品，提供您完善的安全對策，符合PLe/安全類別4 SIL3規定

商品洽詢

- 產品描述 - 種類額定/性能外觀尺寸型錄操作手冊 CAD

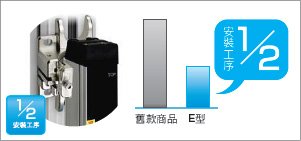

安裝工序約1/2*，更能降低導入成本。首先從「簡易型」開始

＊與本公司舊款商品比較

1581_fe_1

著重於簡單功能，機械使用上的安全最重要

偵測到人員時機械會立即停止，提供您簡單卻最符合需求的功能。

可偵測範圍的設計與感測器長度相同，因此毫不浪費。

安裝工序僅約1/2。

採固定化的回應速度，讓安全距離的計算更簡便

不僅能節省配線，還可使用快速安裝金具安裝於既有的鋁框上，並可透過雷射指標輕鬆調整光軸等，比起本公司舊款商品更減少約1/2的安裝工序。

採用固定化回應速度，計算安全距離變簡單。

全球支援更放心

OMRON提供全球性的支援網絡，讓您能安心使用本公司產品。

提升抗干擾性，減少問題發生

提升機械的抗干擾性，可減少雜訊對生產性的影響。

藉此減少因雜訊導致機器停止的問題發生。

錯誤訊息清晰易讀

為了使操作人員能當場直覺地理解錯誤內容，可區分顯示錯誤的類別。

無須看對照表也能立即掌握錯誤內容，發生問題時能迅速因應。

搭載串接與無效化功能，適用於各種生產環境「基本型」

三組串連

最多可串接3組光柵，亦可配置成ㄇ形或L型等組合，

加上可彙整電源配線，節省配線成本。

發生無效化的問題時可透過LED確認

搭載工件通過時，可暫時關閉光柵功能的無效化功能。

萬一發生問題時可透過LED的顯示模式讓您對錯誤原因一目瞭然，因此可輕鬆進行設置。

承襲簡易型的功能

廣泛多樣的電源電壓規格及抗干擾性，加上容易辨識的錯誤顯示及固定化的回應速度等，基本功能皆承襲自簡易型。

從設計到設置、運用等各階段皆可減少工序。

支援手指偵測及特殊用途的高機能「進階型」

可進行設定與狀態確認的工具

使用進階型（F3SJ-A)用工具「SD Manager」，即可透過PC進行所有的功能設定與狀態確認。

亦可進行較複雜的詳細設定等。

最小可偵測出如手指等小型物體

另有最小可偵測f14mm物體的手指偵測機種，即使離危險源頭距離較短的場所也適用。

可設定多種無效化模式

進階型搭載更多樣的無效化功能，包括只在工件通過的部分將光軸關閉的部分無效化，以及可偵測出機器或機械手臂等位置後，將光軸關閉的位置偵測無效化功能。

部分無效化

位置偵測無效化

將對應的光軸轉為無效的屏蔽功能

光柵的偵測區域中若包含部分機械設備，即可將該部位的光軸設為無效。

不僅可偵測固定的部位，即使有可動的部位也能偵測。

固定屏蔽

浮動屏蔽

停止前可先發出危險警告的警告區域設定

在一般的使用情況下，只要進入光柵的設定區域內，機械會立即停止，而此為機械停止前先對作業人員進行危險通知的功能。

可避免因作業人員不小心導致機械停止的情況。

在串接感測器之間劃分區域

單一感測器也可劃分出兩個區域

為使安裝更容易、使用更便利而加入多項巧思。

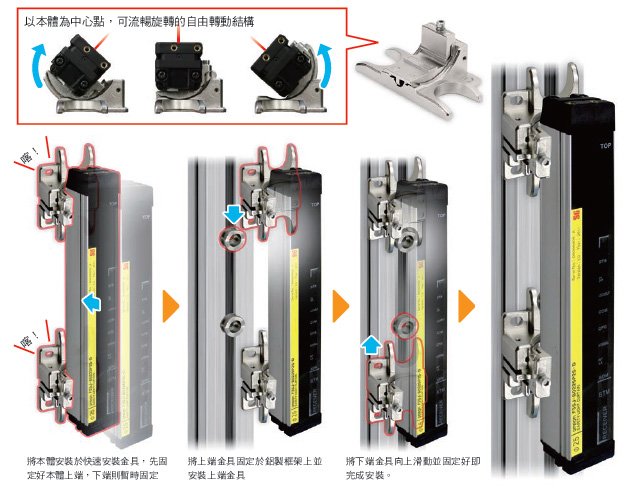

講求安裝更簡便的快速安裝金具*

＊另售

採用OMRON獨創的金具，將鋁製框架上的安裝工序減少至1/5(與本公司舊款商品比較)。

左右的動作也很順暢，讓光軸調整變簡單。

【申請專利中】

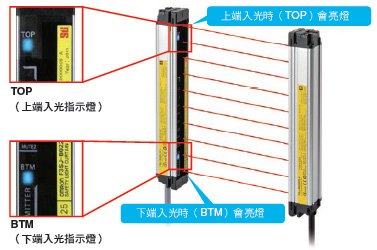

頂部與底部的藍色LED，讓光軸的粗調整一目了然

透過配置於投光器與受光器頂部（TOP）及底部（BTM）的藍色LED，即可簡單調整位置。

藍色LED亮燈時代表位置已對準，光軸調整看得見。

為您帶來更加實用，更容易設定的安全光柵。

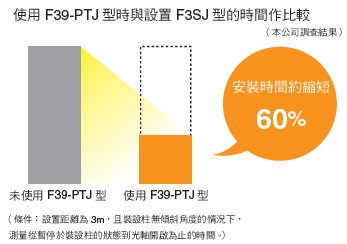

可藉由雷射指標投射的雷射光簡單調整光軸

＊另售

可看出朝哪個方向位移了多少等，尤其是長距離的光軸調整都能輕鬆完成。

安裝時間可縮短約60％。

讓您對錯誤內容一目瞭然的錯誤顯示

會依照本體所記載的錯誤內容類別亮燈，供您立即掌握錯誤狀況。

無須翻閱手冊也能立即解讀錯誤訊息。

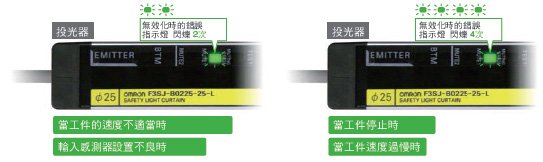

業界首創！無效化時的錯誤顯示

過去很難找出無效化時的錯誤原因，只能慢慢摸索。

現在透過無效化錯誤顯示，藉由LED的閃爍次數即可得知錯誤原因。

配備能滿足各種安全需求的多項功能。

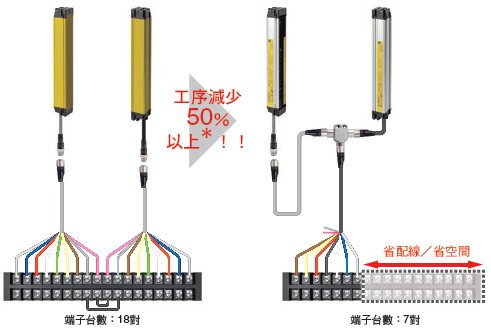

【NEW】使用「省配線接頭」可減少配線工序達50％以上

投受光器之間簡單以接頭連接，比起個別配線的方式，其配線工序可節省達50%以上*。

此外，減少配線數還能縮小端子台寬度，更能有效利用控制盤的空間。

註.僅限用於F3SJ-A/B。

不支援-F3SJ-E。

僅限用於自動復歸。

＊與本公司舊款商品比較

可進行設定與狀態確認的選擇工具

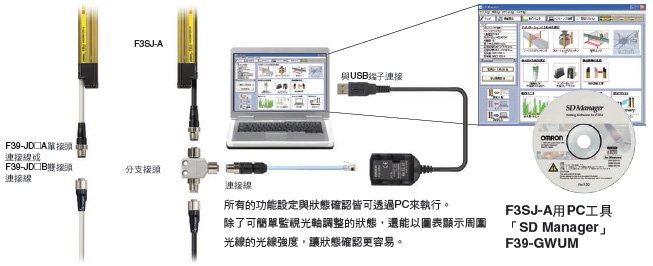

PC工具『SD Manager』(僅限F3SJ-A)

使用PC工具『 SD Manager 』可協助您縮短光柵的設置時間及排解問題時間。

新推出耐環境型（F3SJ-B□□□□P25－02TS）

耐冷卻液的結構能應付嚴峻的生產環境

保護感測器本體不被冷卻液直接附著

鋁製框架與透明板可保護感測器本體不被冷卻液直接附著。

此外，護蓋可保護感測器偵測表面，避免受到工件等碰撞。

註. 依切削油的種類不同，感測器仍可能會受到影響。

使用前請先確認切削油類型。

亦可針對感測器四周的冷卻液進行防護

護蓋內部採用耐冷卻液的H-NBR海綿，可保護感測器不受到周圍冷卻液侵入。

無需控制器及可執行無效化功能

若有必要讓物品通過光柵的偵測區域，如供給加工工件至裝置內等情況時，「無效化功能」即可暫時關閉光柵偵測。

舊款商品若要使用此功能，必須搭配專用的「無效化控制器」使用。

F3SJ型光柵已將此無效化功能內建於感測器內。若要使用無效化功能，請另行訂購（另售的無效化用外蓋（F3SJ-B型用：F39-CN10型、F3SJ-A型用：F39-CN6型））。

只要將此無效化外蓋取代本體外蓋安裝於本體上，即可啟用無效化功能。

且F3SJ-A型可利用設定工具變更無效化時間。

F3SJ-A型無效化外蓋的使用範例

搭載兩種無效化功能

F3SJ-A型除了工件通過時可暫時停止光柵偵測的無效化功能外，更新增提升了安全性的「部分無效化」，以及能判斷機械（機器手臂等）位置處於安全狀態時即可無效化的「位置偵測無效化」功能。

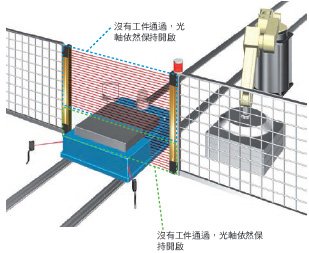

部分無效化

僅於工作通過部分關閉光軸，其餘部分光軸仍繼續執行偵測功能的『部分無效化功能』，可提高安全性。

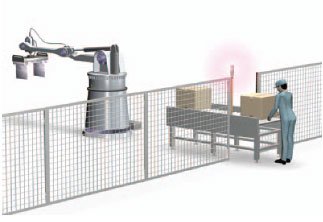

位置偵測無效化

每次皆由作業人員放置工件，再由旋轉台或轉送工作的機器手臂將工作送往加工區域等之應用方式。

限動開關等會偵測機器手臂是否在安全位置上，並啟用無效化功能的『位置偵測無效化』。

F3SJ-E

本體

安全光柵

應用	最小檢測物體	光軸間距	檢測距離	偵測寬度 (mm)	型號
應用	最小檢測物體	光軸間距	檢測距離	偵測寬度 (mm)	PNP輸出	NPN輸出
手部偵測	φ25mm	20mm	0.2～7m	185～1105	F3SJ-E[][][][]P25 ＊1	F3SJ-E[][][][]N25

註. 預接線為3m的散線。
＊1. 符合S-mark標準的機型，在型號尾端會加上－S。
（例） F3SJ-E0185P25-S

安全光柵型號一覽表

F3SJ-E型系列（20mm間距）

型號		光軸數	偵測寬度(mm)＊2
PNP輸出＊1	NPN輸出	光軸數	偵測寬度(mm)＊2
F3SJ-E0185P25	F3SJ-E0185N25	8	185
F3SJ-E0225P25	F3SJ-E0225N25	10	225
F3SJ-E0305P25	F3SJ-E0305N25	14	305
F3SJ-E0385P25	F3SJ-E0385N25	18	385
F3SJ-E0465P25	F3SJ-E0465N25	22	465
F3SJ-E0545P25	F3SJ-E0545N25	26	545
F3SJ-E0625P25	F3SJ-E0625N25	30	625
F3SJ-E0705P25	F3SJ-E0705N25	34	705
F3SJ-E0785P25	F3SJ-E0785N25	38	785
F3SJ-E0865P25	F3SJ-E0865N25	42	865
F3SJ-E0945P25	F3SJ-E0945N25	46	945
F3SJ-E1025P25	F3SJ-E1025N25	50	1025
F3SJ-E1105P25	F3SJ-E1105N25	54	1105

＊1. 符合S-mark標準的機型，在型號尾端會加上－S。
（例） F3SJ-E0185P25-S型
＊2. 偵測寬度（mm）＝感測器總長度

選購品（另售)

安全繼電器

種類	規格	型號	備註
G7SA型安全繼電器	・極數：4極・接點構成：2A2B ・額定開關負載： AC250V 6A、DC30V 6A	G7SA-2A2B	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7SA型安全繼電器	・極數：4極・接點構成：3A1B ・額定開關負載： AC250V 6A、DC30V 6A	G7SA-3A1B	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7S-[]-E型安全繼電器	・極數：6極・接點構成：4A2B ・額定開關負載： AC250V 10A、DC30V 10A	G7S-4A2B-E	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7S-[]-E型安全繼電器	・極數：6極・接點構成：3A3B ・額定開關負載： AC250V 10A、DC30V 10A	G7S-3A3B-E	有關其他型號及插座型號等詳細資訊，請參照本公司官網。

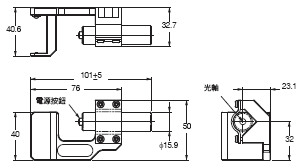

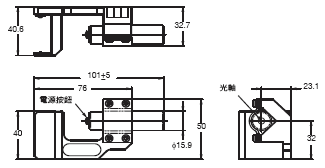

雷射指標

外觀	輸出	型號
	F3SJ型用雷射指標	F39-PTJ

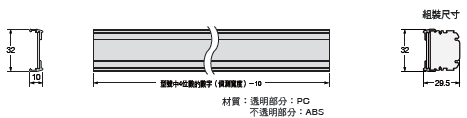

濺鍍保護蓋（投光器、受光器用，各1支/1組）（檢測距離衰減率10%）

形狀	型號
	F39-HB[][][][] ＊

＊型號中的[][][][]即是與感測器的偵測寬度（感測器型號中的[][][][]）相同的四位數字。

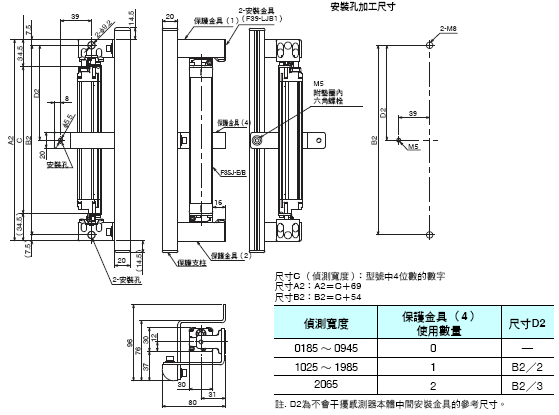

保護桿

外觀	型號	備註

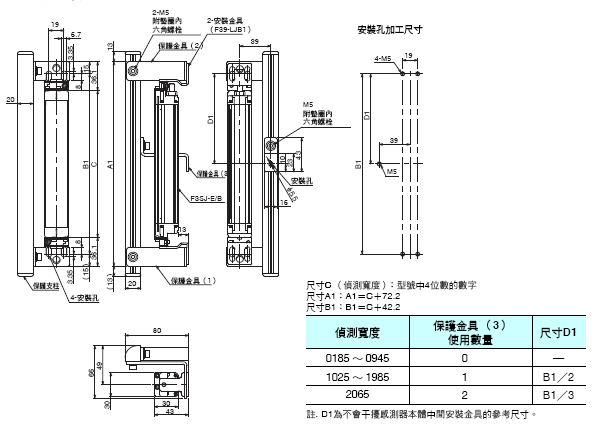

	F39-PB[][][][] ＊1	• 本體金具 2支 • 安裝金具：4個 • 背面安裝用中間金具 0～4個 (依照偵測寬度所需數量) • 側面安裝用中間金具 0～4個 (依照偵測寬度所需數量)
	F39-PB[][][][]-S ＊1 ＊2	• 本體金具 1支 • 安裝金具 2個 • 背面安裝用中間金具 0～2個 (依照偵測寬度所需數量) • 側面安裝用中間金具 0～2個 (依照偵測寬度所需數量)

註. 保護桿不隨附下列配件。
• 感測器本體
• 感測器固定用上下安裝金具
• 牆面固定螺絲與螺帽
＊1. 型號中的[][][][]即是與感測器的偵測寬度（感測器型號中的[][][][]）相同的四位數字。
＊2. 若要同時使用投光器與受光器，請購買一套2組的F39-PB[][][][]型保護桿。

測試棒(另售)

直徑	型號
φ14mm	F39-TRD14
φ20mm	F39-TRD20
φ25mm	F39-TRD25
φ30mm	F39-TRD30

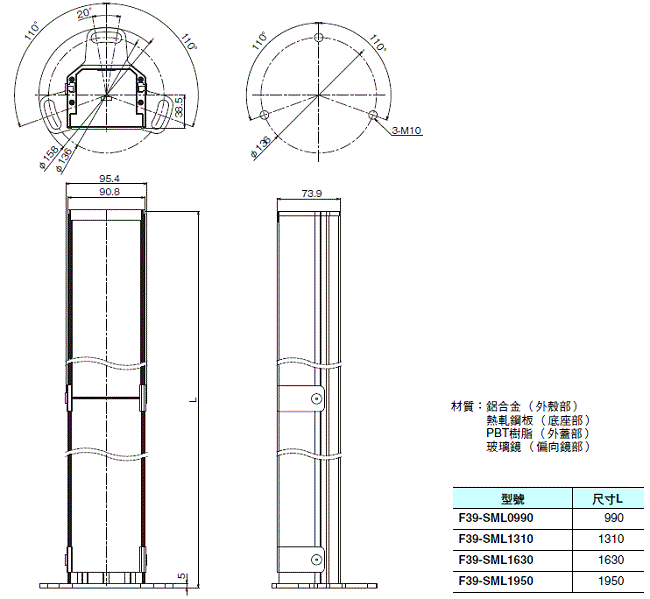

地面設置型偏向鏡

外觀	適用光柵 F3SJ系列（安全光柵）	座架高度	型號
（檢測距離衰減率15％）	～防護高度0880	990mm	F39-SML0990
	～防護高度1200	1,310mm	F39-SML1310
	～防護高度1520	1,630mm	F39-SML1630
	～防護高度1840	1,950mm	F39-SML1950

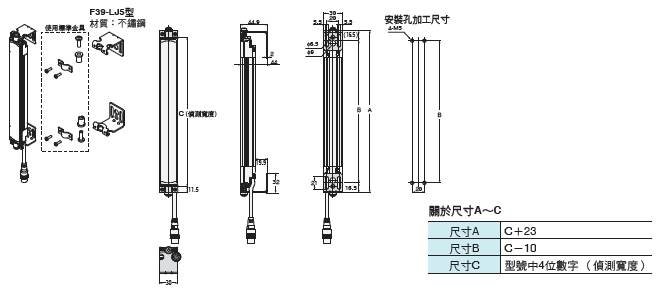

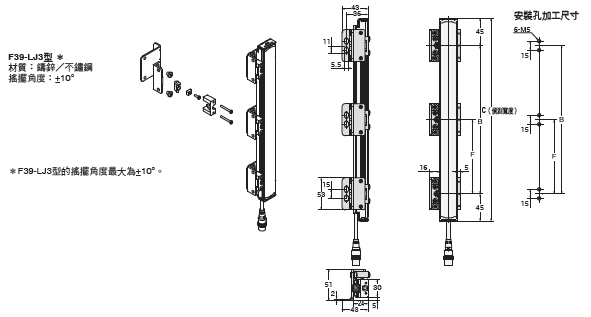

感測器用安裝金具（另售 ）

規格	型號	用途	備註
上下金具	F39-LJB1	F3SJ-E/B型的上下安裝金具	投光器用2個、受光器用2個， 1組共計4個

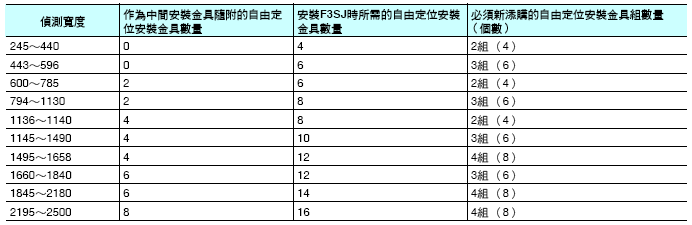

中間金具	F39-LJB2 ＊1 ＊2	可與F3SJ-E/B型的上下金具並用，亦可當作自由定位金具使用	2個1組

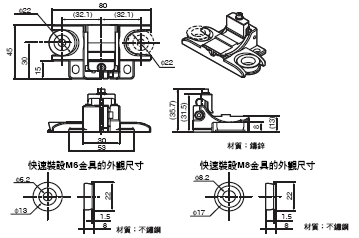

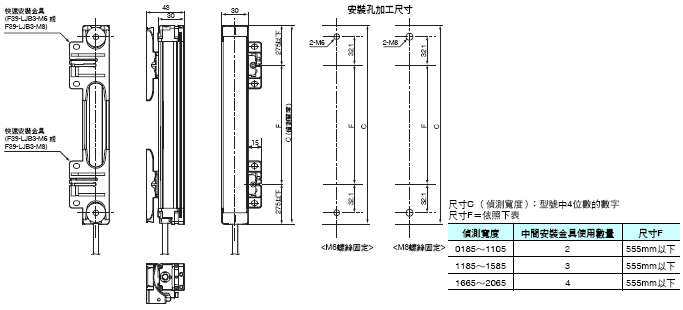

快速安裝金具	F39-LJB3-M6 ＊1	F3SJ-E/B型的快速安裝金具支援鋁製框架用M6滑環螺帽	2個1組
快速安裝金具	F39-LJB3-M8 ＊2	F3SJ-E/B型的快速安裝金具支援鋁製框架用M8滑環螺帽	2個1組
快速安裝M6金具快速安裝M8金具	F39-LJB3-M6K ＊1	以快速安裝方式將中間金具安裝於鋁製框架上的安裝金具	內附蓋頭M6內六角螺栓 (M6×10)
快速安裝M6金具快速安裝M8金具	F39-LJB3-M8K ＊2	以快速安裝方式將中間金具安裝於鋁製框架上的安裝金具	內附蓋頭M8內六角螺栓 (M8×14)

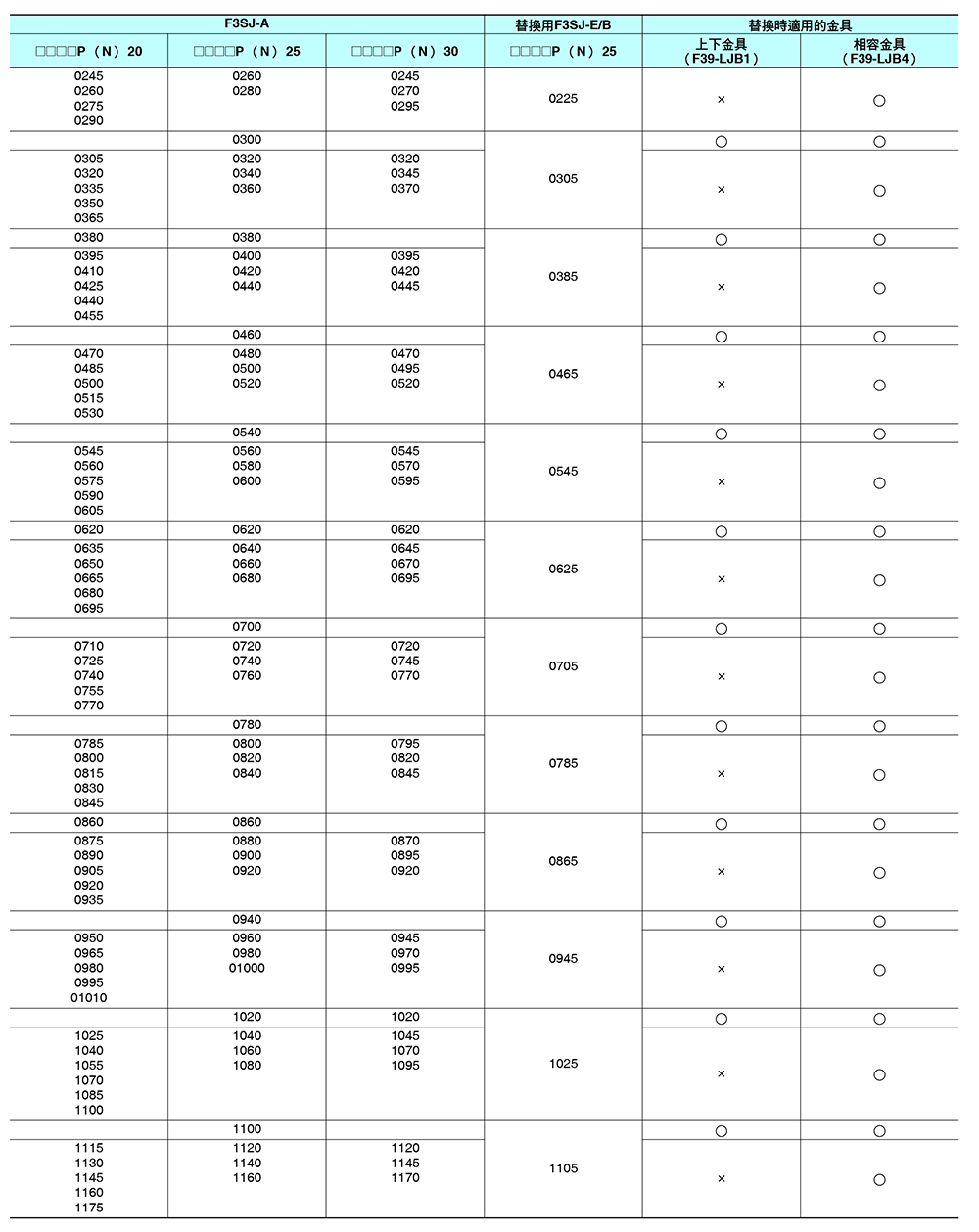

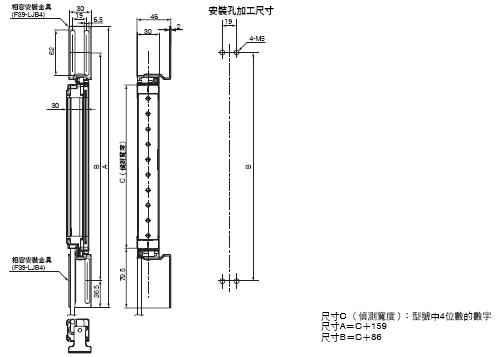

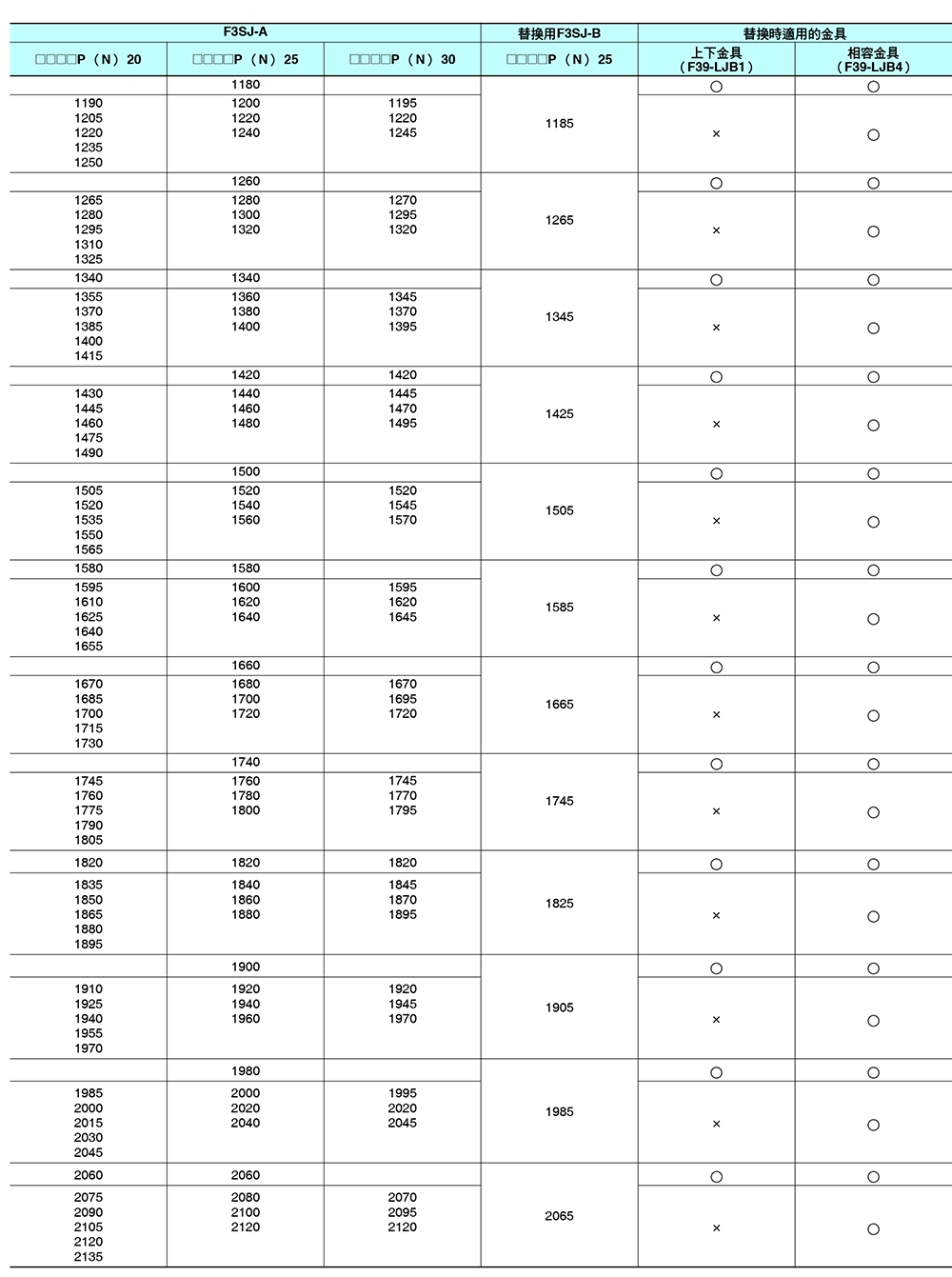

相容安裝金具	F39-LJB4	將現有的各種區域感測器 (F3SJ-A型及F3SN型) 替換成F3SJ-E/B型時所用的安裝金具	投光器用2個、受光器用2個， 1組共計4個
密合安裝金具	F39-LJB5	盡可能讓感測器背面部分密合的金具	投光器用2個、受光器用2個， 1組共計4個

註. F3SJ-E型感測器用安裝金具皆為另售。
＊1. F39-LJB2型搭配F39-LJB3-M6K型即組成F39-LJB3-M6型。
＊2. F39-LJB2型搭配F39-LJB3-M8K型即組成F39-LJB3-M8型。

F3SJ-B

本體

安全光柵

應用	最小檢測物體	光軸間距	檢測距離	偵測寬度 (mm)	型號
應用	最小檢測物體	光軸間距	檢測距離	偵測寬度 (mm)	PNP輸出	NPN輸出
手部偵測	φ25mm	20mm	0.2～7m	185～2065	F3SJ-B[][][][]P25 ＊1	F3SJ-B[][][][]N25
手部偵測	φ25mm	20mm	0.2～7m	185～2065	F3SJ-B[][][][]P25 -01TS ＊2	――
耐環境用	φ25mm	20mm	0.2～6m	225～1985	F3SJ-B[][][][]P25 -02TS ＊2	――

＊1. 符合S-mark標準的機型，在型號末端會加上－S。（不包括末端為-01TS及-02TS的型號）
（例） F3SJ-B0185P25-S
＊2. -01TS及-02TS系列的功能不同，請務必留意。

安全光柵型號一覽表

F3SJ-B型系列（20mm間距）
F3SJ-B-01TS型系列（20mm間距）
F3SJ-B-02TS型系列（20mm間距）

型號	型號	光軸數	偵測寬度［mm］＊
PNP輸出	NPN輸出	光軸數	偵測寬度［mm］＊
F3SJ-B0185P25	F3SJ-B0185N25	8	185
F3SJ-B0225P25	F3SJ-B0225N25	10	225
F3SJ-B0305P25	F3SJ-B0305N25	14	305
F3SJ-B0385P25	F3SJ-B0385N25	18	385
F3SJ-B0465P25	F3SJ-B0465N25	22	465
F3SJ-B0545P25	F3SJ-B0545N25	26	545
F3SJ-B0625P25	F3SJ-B0625N25	30	625
F3SJ-B0705P25	F3SJ-B0705N25	34	705
F3SJ-B0785P25	F3SJ-B0785N25	38	785
F3SJ-B0865P25	F3SJ-B0865N25	42	865
F3SJ-B0945P25	F3SJ-B0945N25	46	945
F3SJ-B1025P25	F3SJ-B1025N25	50	1025
F3SJ-B1105P25	F3SJ-B1105N25	54	1105
F3SJ-B1185P25	F3SJ-B1185N25	58	1185
F3SJ-B1265P25	F3SJ-B1265N25	62	1265
F3SJ-B1345P25	F3SJ-B1345N25	66	1345
F3SJ-B1425P25	F3SJ-B1425N25	70	1425
F3SJ-B1505P25	F3SJ-B1505N25	74	1505
F3SJ-B1585P25	F3SJ-B1585N25	78	1585
F3SJ-B1665P25	F3SJ-B1665N25	82	1665
F3SJ-B1745P25	F3SJ-B1745N25	86	1745
F3SJ-B1825P25	F3SJ-B1825N25	90	1825
F3SJ-B1905P25	F3SJ-B1905N25	94	1905
F3SJ-B1985P25	F3SJ-B1985N25	98	1985
F3SJ-B2065P25	F3SJ-B2065N25	102	2065

型號	型號	光軸數	偵測寬度［mm］＊
PNP輸出	PNP輸出	光軸數	偵測寬度［mm］＊
F3SJ-B0185P25-01TS	-	8	185
F3SJ-B0225P25-01TS	F3SJ-B0225P25-02TS	10	225
F3SJ-B0305P25-01TS	F3SJ-B0305P25-02TS	14	305
F3SJ-B0385P25-01TS	F3SJ-B0385P25-02TS	18	385
F3SJ-B0465P25-01TS	F3SJ-B0465P25-02TS	22	465
F3SJ-B0545P25-01TS	F3SJ-B0545P25-02TS	26	545
F3SJ-B0625P25-01TS	F3SJ-B0625P25-02TS	30	625
F3SJ-B0705P25-01TS	F3SJ-B0705P25-02TS	34	705
F3SJ-B0785P25-01TS	F3SJ-B0785P25-02TS	38	785
F3SJ-B0865P25-01TS	F3SJ-B0865P25-02TS	42	865
F3SJ-B0945P25-01TS	F3SJ-B0945P25-02TS	46	945
F3SJ-B1025P25-01TS	F3SJ-B1025P25-02TS	50	1025
F3SJ-B1105P25-01TS	F3SJ-B1105P25-02TS	54	1105
F3SJ-B1185P25-01TS	F3SJ-B1185P25-02TS	58	1185
F3SJ-B1265P25-01TS	F3SJ-B1265P25-02TS	62	1265
F3SJ-B1345P25-01TS	F3SJ-B1345P25-02TS	66	1345
F3SJ-B1425P25-01TS	F3SJ-B1425P25-02TS	70	1425
F3SJ-B1505P25-01TS	F3SJ-B1505P25-02TS	74	1505
F3SJ-B1585P25-01TS	F3SJ-B1585P25-02TS	78	1585
F3SJ-B1665P25-01TS	F3SJ-B1665P25-02TS	82	1665
F3SJ-B1745P25-01TS	F3SJ-B1745P25-02TS	86	1745
F3SJ-B1825P25-01TS	F3SJ-B1825P25-02TS	90	1825
F3SJ-B1905P25-01TS	F3SJ-B1905P25-02TS	94	1905
F3SJ-B1985P25-01TS	F3SJ-B1985P25-02TS	98	1985
F3SJ-B2065P25-01TS	-	102	2065

＊偵測寬度（mm）＝感測器總長度
註1. 末端為-01TS及-02TS的型號僅限PNP型。
2. 末端為-01TS的型號其測試輸入邏輯已反轉。
3. 末端為-01TS及-02TS的型號，其復歸模式為自動復歸模式固定。

選購品（另售）

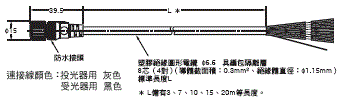

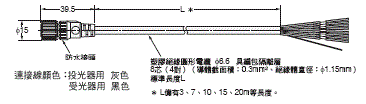

單接頭連接線（投光器用、受光器用，各1條/1組）

與單機安全繼電器、安全繼電器模組、安全控制器等各種安全迴路配線用

長度	規格	型號
3m	M12接頭(8 針)	F39-JD3A
7m		F39-JD7A
10m		F39-JD10A
15m		F39-JD15A
20m		F39-JD20A

註. 需要20m以上長度時，請搭配雙接頭連接線（F39-JD[]B型）使用。

例：如需要30m時，可將單接頭連接線F39-JD10A型與雙接頭連接線F39-JD20B型連接使用。

雙接頭連接線（投光器用、受光器用，各1條/1組）

連接F3SP-B1P型控制模組用及纜線延長用＊

長度	規格	型號
0.5m	M12接頭(8 針)	F39-JDR5B
1m		F39-JD1B
3m		F39-JD3B
5m		F39-JD5B
7m		F39-JD7B
10m		F39-JD10B
15m		F39-JD15B
20m		F39-JD20B

註. 需要20m以上長度時，請搭配雙接頭連接線使用。

例：如需要30m時，可將雙接頭連接線F39-JD10B型與F39-JD20B型連接使用。

＊串連電路時若需延長纜線，請以F39-JBR2W型搭配F39-JD[]B型使用。此外，無法使用長度為10～20m的纜線。

串接用連接線（投光器用、受光器用，各1條/1組）

種類	外觀	長度	型號	用途
延長用串接纜線		0.2m	F39-JBR2W ＊1	串接用＊2

＊1. 此為F3SJ-B型專用商品。
＊2. 由於需連接感測器本體的附接頭纜線，因此串接部位的總線長為0.5m。

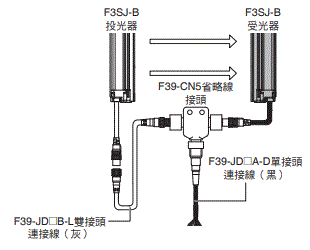

省配線接頭系統（請訂購最適合F39-CN5的投受光組合型號）

省配線接頭

外觀	型號	用途
	F39-CN5	省配線用

省配線用纜線＊１（雙接頭連接線、單接頭連接線，各1條/1組）

內容		長度	套裝型號
雙接頭連接線	F39-JD3B-L	3m	F39-JD0303BA
單接頭連接線	F39-JD3A-D	3m	F39-JD0303BA
雙接頭連接線	F39-JD3B-L	3m	F39-JD0307BA
單接頭連接線	F39-JD7A-D	7m	F39-JD0307BA
雙接頭連接線	F39-JD3B-L	3m	F39-JD0310BA
單接頭連接線	F39-JD10A-D	10m	F39-JD0310BA
雙接頭連接線	F39-JD5B-L	5m	F39-JD0503BA
單接頭連接線	F39-JD3A-D	3m	F39-JD0503BA
雙接頭連接線	F39-JD5B-L	5m	F39-JD0507BA
單接頭連接線	F39-JD7A-D	7m	F39-JD0507BA
雙接頭連接線	F39-JD5B-L	5m	F39-JD0510BA
單接頭連接線	F39-JD10A-D	10m	F39-JD0510BA
雙接頭連接線	F39-JD10B-L	10m	F39-JD1003BA
單接頭連接線	F39-JD3A-D	3m	F39-JD1003BA
雙接頭連接線	F39-JD10B-L	10m	F39-JD1007BA
單接頭連接線	F39-JD7A-D	7m	F39-JD1007BA
雙接頭連接線	F39-JD10B-L	10m	F39-JD1010BA
單接頭連接線	F39-JD10A-D	10m	F39-JD1010BA

註. 除上述長度以外，也可搭配其他長度的投光器與受光器纜線使用。請洽詢本公司業務人員。

＊上圖是在投光器端使用投光器用的雙接頭連接線，但也可以在受光器端使用投光器用的雙接頭連接線。

安全繼電器

種類	仕様	型號	備註
G7SA G7SA型安全繼電器	・極數：4極・接點構成：2A2B ・額定開關負載： AC250V 6A、DC30V 6A	G7SA-2A2B	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7SA G7SA型安全繼電器	・極數：4極・接點構成：3A1B ・額定開關負載： AC250V 6A、DC30V 6A	G7SA-3A1B	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7S-[]-E型安全繼電器	・極數：6極・接點構成：4A2B ・額定開關負載： AC250V 10A、DC30V 10A	G7S-4A2B-E	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7S-[]-E型安全繼電器	・極數：6極・接點構成：3A3B ・額定開關負載： AC250V 10A、DC30V 10A	G7S-3A3B-E	有關其他型號及插座型號等詳細資訊，請參照本公司官網。

測試棒(另售)

直徑	型號
φ14mm	F39-TRD14
φ20mm	F39-TRD20
φ25mm	F39-TRD25
φ30mm	F39-TRD30

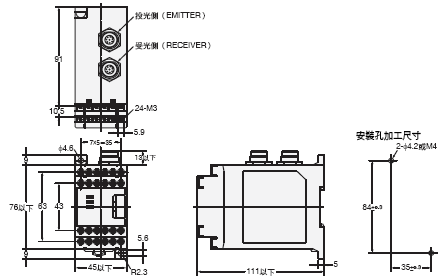

控制模組(無法當作無效化系統使用)

（PNP輸出型專用）

外觀	輸出	型號	備註
	繼電器、3a+1b	F3SP-B1P＊	連接F3SJ-B型時，請使用F39-JD[]B型雙接頭連接線。

＊無法連接NPN輸出型的F3SJ型。

省配線裝置

種類	規格等	型號	備註
中繼連接盒/ 無效化終端＊2	支援PNP 暫時無效化感測器輸出型	F39-TC5P01	大幅減少暫時無效化感測器的配線工序有關可安裝於感測器裝設位置的IP67型詳細說明，請查詢本公司官網。
	支援PNP 強制輸入型	F39-TC5P02
	支援NPN 暫時無效化感測器輸出型	F39-TC5N01
	支援NPN 強制輸入型	F39-TC5N02
安全終端繼電器＊2	PNP輸出繼電器 2a	F3SP-T01＊1	大幅減少暫時無效化感測器的配線工序，詳細說明請查詢本公司官網。

＊1. 無法連接NPN輸出型的F3SJ型。
＊2. 無法連接末端為-01TS的型號。
註. F39-TC5型系列及F3SP-T01型已在2020年3月底停產。

雷射指標

外觀	輸出	型號
	F3SJ型用雷射指標	F39-PTJ ＊

＊無法安裝末端為-02TS的型號。

濺鍍保護蓋（投光器、受光器共用，各1支/1組）（檢測距離衰減率10%）

外觀	型號
	F39-HB[][][][] ＊1 ＊2

＊1. 型號中的[][][][]即是與感測器的偵測寬度（感測器型號中的[][][][]）相同的四位數字。
＊2. 無法安裝末端為-02TS的型號。

保護桿

外觀	型號	備註
	F39-PB[][][][] ＊1	• 本體金具 2支 • 安裝金具：4個 • 背面安裝用中間金具 0～4個 (依照偵測寬度所需數量) • 側面安裝用中間金具 0～4個 (依照偵測寬度所需數量)
	F39-PB[][][][]-S ＊1 ＊2	• 本體金具 1支 • 安裝金具 2個 • 背面安裝用中間金具 0～2個 (依照偵測寬度所需數量) • 側面安裝用中間金具 0～2個 (依照偵測寬度所需數量)

註. 保護桿不隨附下列配件。
• 感測器本體
• 感測器固定用上下安裝金具
• 牆面固定螺絲與螺帽
＊1. 型號中的[][][][]即是與感測器的偵測寬度（感測器型號中的[][][][]）相同的四位數字。
＊2. 若要同時使用投光器與受光器，請購買一套2組的F39-PB[][][][]型保護桿。

地面設置型偏向鏡

外觀	適用光柵 F3SJ系列（安全光柵）	座架高度	型號
（檢測距離衰減率15％）	～防護高度0880	990mm	F39-SML0990
	～防護高度1200	1,310mm	F39-SML1310
	～防護高度1520	1,630mm	F39-SML1630
	～防護高度1840	1,950mm	F39-SML1950

感測器用安裝金具（另售）

規格	型號	用途	備註
上下金具	F39-LJB1	F3SJ-E/B型的上下安裝金具	投光器用2個、受光器用2個， 1組共計4個
中間金具	F39-LJB2 ＊1 ＊2	可與F3SJ-E/B型的上下金具並用，亦可當作自由定位金使用	2個1組
快速安裝金具	F39-LJB3-M6 ＊1	F3SJ-E/B型的快速安裝金具支援鋁製框架的M6滑環螺帽	2個1組
快速安裝金具	F39-LJB3-M8 ＊2	F3SJ-E/B型的快速安裝金具支援鋁製框架的M8滑環螺帽	2個1組
快速安裝M6金具快速安裝M8金具	F39-LJB3-M6K ＊1	以快速安裝方式將中間金具安裝於鋁製框架上的安裝金具	內附蓋頭M6內六角螺栓(M6×10)
快速安裝M6金具快速安裝M8金具	F39-LJB3-M8K ＊2	以快速安裝方式將中間金具安裝於鋁製框架上的安裝金具	內附蓋頭M8內六角螺栓(M8×14)
相容安裝金具	F39-LJB4	將現有的各種區域感測器 (F3SJ-A型及F3SN型) 替換成F3SJ-E/B型時所用的安裝金具	投光器用2個、受光器用2個， 1組共計4個
密合安裝金具	F39-LJB5	盡可能讓感測器背面部分密合的金具	投光器用2個、受光器用2個， 1組共計4個

＊1. F39-LJB2型搭配F39-LJB3-M6K型即組成F39-LJB3-M6型。
＊2. F39-LJB2型搭配F39-LJB3-M8K型即組成F39-LJB3-M8型。

無效化外蓋

外觀	型號	備註
	F39-CN10＊1 ＊2	為啟用無效化功能而加裝在本體上的外蓋。可安裝在投光器或受光器上。(外殼顏色：橘色)

＊1. 此為F3SJ-B型專用商品。
＊2. 無法連接末端為-01TS的型號。

F3SJ-A

本體

安全光柵

應用	最小偵測物體	光軸間距	検檢測距離	偵測寬度 (mm)	型號
應用	最小偵測物體	光軸間距	検檢測距離	偵測寬度 (mm)	PNP輸出	NPN輸出
手指偵測	φ14mm	9mm	0.2～9m	245～1271	F3SJ-A[][][][]P14 ＊2	F3SJ-A[][][][]N14
手部偵測	φ20mm	15mm	0.2～9m	245～1505	F3SJ-A[][][][]P20 ＊2	F3SJ-A[][][][]N20
手掌、手臂偵測	φ30mm	25mm	0.2～9m	245～1620	F3SJ-A[][][][]P30 ＊1	F3SJ-A[][][][]N30
手掌、手臂偵測	φ30mm	25mm	0.2～7m	1745～2495	F3SJ-A[][][][]P30 ＊1	F3SJ-A[][][][]N30
偵測腳、人體通過及物體存在與否	φ55mm	50mm	0.2～9m	270～1570	F3SJ-A[][][][]P55 ＊1	F3SJ-A[][][][]N55
偵測腳、人體通過及物體存在與否	φ55mm	50mm	0.2～7m	1670～2470	F3SJ-A[][][][]P55 ＊1	F3SJ-A[][][][]N55

註. 本體未隨附連接線，請務必購買另售的接頭纜線。

＊1. 符合S-mark標準的機型，在型號尾端會加上-S VER2。（例） F3SJ-A0245P30-S VER2型
＊2. 型號結尾為-TS的F3SJ-A-[][][][]-TS型系列為自動復歸固定機型。
此外，此系列無法使用F39-MC21型設定控制台及F3SJ型用PC工具F39-GWUM型進行功能設定。
（另有最小偵測物體φ25mm的機型）

安全光柵型號一覽表

F3SJ-A14型系列（9mm間距）

型號		光軸數	偵測寬度 (mm)＊
PNP輸出	NPN輸出	光軸數	偵測寬度 (mm)＊
F3SJ-A0245P14	F3SJ-A0245N14	26	245
F3SJ-A0263P14	F3SJ-A0263N14	28	263
F3SJ-A0299P14	F3SJ-A0299N14	32	299
F3SJ-A0317P14	F3SJ-A0317N14	34	317
F3SJ-A0389P14	F3SJ-A0389N14	42	389
F3SJ-A0461P14	F3SJ-A0461N14	50	461
F3SJ-A0551P14	F3SJ-A0551N14	60	551
F3SJ-A0623P14	F3SJ-A0623N14	68	623
F3SJ-A0695P14	F3SJ-A0695N14	76	695
F3SJ-A0731P14	F3SJ-A0731N14	80	731
F3SJ-A0803P14	F3SJ-A0803N14	88	803
F3SJ-A0875P14	F3SJ-A0875N14	96	875
F3SJ-A0983P14	F3SJ-A0983N14	108	983
F3SJ-A1055P14	F3SJ-A1055N14	116	1055
F3SJ-A1127P14	F3SJ-A1127N14	124	1127
F3SJ-A1199P14	F3SJ-A1199N14	132	1199
F3SJ-A1271P14	F3SJ-A1271N14	140	1271

＊偵測寬度（mm）＝感測器總長度

F3SJ-A20型系列（15mm間距）

型號		光軸数	偵測寬度 (mm)＊
PNP輸出	NPN輸出	光軸数	偵測寬度 (mm)＊
F3SJ-A0245P20	F3SJ-A0245N20	16	245
F3SJ-A0275P20	F3SJ-A0275N20	18	275
F3SJ-A0305P20	F3SJ-A0305N20	20	305
F3SJ-A0395P20	F3SJ-A0395N20	26	395
F3SJ-A0455P20	F3SJ-A0455N20	30	455
F3SJ-A0545P20	F3SJ-A0545N20	36	545
F3SJ-A0605P20	F3SJ-A0605N20	40	605
F3SJ-A0635P20	F3SJ-A0635N20	42	635
F3SJ-A0695P20	F3SJ-A0695N20	46	695
F3SJ-A0785P20	F3SJ-A0785N20	52	785
F3SJ-A0815P20	F3SJ-A0815N20	54	815
F3SJ-A0875P20	F3SJ-A0875N20	58	875
F3SJ-A0935P20	F3SJ-A0935N20	62	935
F3SJ-A1025P20	F3SJ-A1025N20	68	1025
F3SJ-A1115P20	F3SJ-A1115N20	74	1115
F3SJ-A1205P20	F3SJ-A1205N20	80	1205
F3SJ-A1265P20	F3SJ-A1265N20	84	1265
F3SJ-A1445P20	F3SJ-A1445N20	96	1445
F3SJ-A1505P20	F3SJ-A1505N20	100	1505

＊偵測寬度（mm）＝感測器總長度

F3SJ-A30型系列（25mm間距）

型號		光軸數	偵測寬度 (mm)＊
PNP輸出	NPN輸出	光軸數	偵測寬度 (mm)＊
F3SJ-A0245P30	F3SJ-A0245N30	10	245
F3SJ-A0295P30	F3SJ-A0295N30	12	295
F3SJ-A0395P30	F3SJ-A0395N30	16	395
F3SJ-A0470P30	F3SJ-A0470N30	19	470
F3SJ-A0520P30	F3SJ-A0520N30	21	520
F3SJ-A0545P30	F3SJ-A0545N30	22	545
F3SJ-A0570P30	F3SJ-A0570N30	23	570
F3SJ-A0620P30	F3SJ-A0620N30	25	620
F3SJ-A0720P30	F3SJ-A0720N30	29	720
F3SJ-A0795P30	F3SJ-A0795N30	32	795
F3SJ-A0870P30	F3SJ-A0870N30	35	870
F3SJ-A0920P30	F3SJ-A0920N30	37	920
F3SJ-A0945P30	F3SJ-A0945N30	38	945
F3SJ-A0995P30	F3SJ-A0995N30	40	995
F3SJ-A1020P30	F3SJ-A1020N30	41	1020
F3SJ-A1095P30	F3SJ-A1095N30	44	1095
F3SJ-A1120P30	F3SJ-A1120N30	45	1120
F3SJ-A1195P30	F3SJ-A1195N30	48	1195
F3SJ-A1270P30	F3SJ-A1270N30	51	1270
F3SJ-A1395P30	F3SJ-A1395N30	56	1395
F3SJ-A1620P30	F3SJ-A1620N30	65	1620
F3SJ-A1745P30	F3SJ-A1745N30	70	1745
F3SJ-A1870P30	F3SJ-A1870N30	75	1870
F3SJ-A1995P30	F3SJ-A1995N30	80	1995
F3SJ-A2245P30	F3SJ-A2245N30	90	2245
F3SJ-A2370P30	F3SJ-A2370N30	95	2370
F3SJ-A2495P30	F3SJ-A2495N30	100	2495

＊偵測寬度（mm）＝感測器總長度

F3SJ-A55型系列（50mm間距）

型號		光軸數	偵測寬度 (mm)＊
PNP輸出＊1	NPN輸出	光軸數	偵測寬度 (mm)＊
F3SJ-A0270P55	F3SJ-A0270N55	6	270
F3SJ-A0320P55	F3SJ-A0320N55	7	320
F3SJ-A0370P55	F3SJ-A0370N55	8	370
F3SJ-A0470P55	F3SJ-A0470N55	10	470
F3SJ-A0570P55	F3SJ-A0570N55	12	570
F3SJ-A0620P55	F3SJ-A0620N55	13	620
F3SJ-A0720P55	F3SJ-A0720N55	15	720
F3SJ-A0770P55	F3SJ-A0770N55	16	770
F3SJ-A0870P55	F3SJ-A0870N55	18	870
F3SJ-A0920P55	F3SJ-A0920N55	19	920
F3SJ-A0970P55	F3SJ-A0970N55	20	970
F3SJ-A1020P55	F3SJ-A1020N55	21	1020
F3SJ-A1120P55	F3SJ-A1120N55	23	1120
F3SJ-A1170P55	F3SJ-A1170N55	24	1170
F3SJ-A1270P55	F3SJ-A1270N55	26	1270
F3SJ-A1320P55	F3SJ-A1320N55	27	1320
F3SJ-A1420P55	F3SJ-A1420N55	29	1420
F3SJ-A1570P55	F3SJ-A1570N55	32	1570
F3SJ-A1770P55	F3SJ-A1770N55	36	1770
F3SJ-A1920P55	F3SJ-A1920N55	39	1920
F3SJ-A2070P55	F3SJ-A2070N55	42	2070
F3SJ-A2220P55	F3SJ-A2220N55	45	2220
F3SJ-A2370P55	F3SJ-A2370N55	48	2370
F3SJ-A2470P55	F3SJ-A2470N55	50	2470

＊偵測寬度（mm）＝感測器總長度

選購品（另售）

單接頭連接線（投光器用、受光器用，各1條/1組）

與單機安全繼電器、安全繼電器模組、安全控制器等各種安全迴路配線用

長度	規格	型號
3m	M12接頭(8 針)	F39-JD3A
7m		F39-JD7A
10m		F39-JD10A
15m		F39-JD15A
20m		F39-JD20A

註. 需要20m以上長度時，請搭配雙接頭連接線（F39-JD[]B型）使用。

例：如需要30m時，可將單接頭連接線F39-JD10A型與雙接頭連接線F39-JD20B型連接使用。

雙接頭連接線（投光器用、受光器用，各1條/1組）

控制模組連接控制器模組F3SP-B1P型及串接時延長用（＊）

長度	規格	型號
0.5m	M12接頭(8 針)	F39-JDR5B
1m		F39-JD1B
3m		F39-JD3B
5m		F39-JD5B
7m		F39-JD7B
10m		F39-JD10B
15m		F39-JD15B
20m		F39-JD20B

註. 需要20m以上長度時，請搭配雙接頭連接線使用。

例：如需要30m時，可將雙接頭連接線F39-JD10B型與F39-JD20B型連接使用。

＊若要在串連時當作延長線使用，請將F39-JJR3W搭配F39-JD[]B使用。此外，無法使用長度20～40m的纜線。

電源線（本體隨附。投光器用、受光器用，1組2條）

外觀	長度	型號
	0.3m	F39-JJR3K

註. 此為F3SJ-A型專用商品。

串接用連接線（投光器用、受光器用，1組2條）

種類	長度	型號	用途
串接用纜線	0.3m	F39-JJR3W ＊1	串接用＊2 使用耐環境外殼時＊3
延長線	0.5m	F39-JD[]B	搭配F39-JJR3W來變更串接長度
密合串接專用纜線	0.06m	F39-JJR06L ＊1	拆下感測器本體的附接頭纜線後，能以最短的長度進行串接的專用纜線
密合串接專用纜線	0.15m	F39-JJR15L ＊1	拆下感測器本體的附接頭纜線後，能以最短的長度進行串接的專用纜線

＊1. 此為F3SJ-A型專用商品。
＊2. 由於需連接感測器本體的附接頭纜線，因此串接部位的總線長為0.6m。

若要以最短的電纜線長度進行串接，請使用F39-JJR06L型或F39-JJR15L型。
＊3. 使用耐環境外殼（F39-EJ[][][][]-L/D型）進行串接時，請使用耐環境外殼專用的串接纜線。

詳細說明請參閱型錄第 73 頁。

省配線接頭系統（請訂購最適合F39-CN5的投受光組合型號）

省配線接頭

外觀	型號	用途
	F39-CN5	省配線用

省配線用纜線＊１（雙接頭連接線、單接頭連接線，各1條/1組）

內容		長度	套裝型號
雙接頭連接線	F39-JD3B-L	3m	F39-JD0303BA
單接頭連接線	F39-JD3A-D	3m	F39-JD0303BA
雙接頭連接線	F39-JD3B-L	3m	F39-JD0307BA
單接頭連接線	F39-JD7A-D	7m	F39-JD0307BA
雙接頭連接線	F39-JD3B-L	3m	F39-JD0310BA
單接頭連接線	F39-JD10A-D	10m	F39-JD0310BA
雙接頭連接線	F39-JD5B-L	5m	F39-JD0503BA
單接頭連接線	F39-JD3A-D	3m	F39-JD0503BA
雙接頭連接線	F39-JD5B-L	5m	F39-JD0507BA
單接頭連接線	F39-JD7A-D	7m	F39-JD0507BA
雙接頭連接線	F39-JD5B-L	5m	F39-JD0510BA
單接頭連接線	F39-JD10A-D	10m	F39-JD0510BA
雙接頭連接線	F39-JD10B-L	10m	F39-JD1003BA
單接頭連接線	F39-JD3A-D	3m	F39-JD1003BA
雙接頭連接線	F39-JD10B-L	10m	F39-JD1007BA
單接頭連接線	F39-JD7A-D	7m	F39-JD1007BA
雙接頭連接線	F39-JD10B-L	10m	F39-JD1010BA
單接頭連接線	F39-JD10A-D	10m	F39-JD1010BA

註. 除上述長度以外，也可搭配其他長度的投光器與受光器纜線使用。請洽詢本公司業務人員。

＊上圖是在投光器端使用投光器用的雙接頭連接線，但也可以在受光器端使用投光器用的雙接頭連接線。

安全繼電器

種類	規格	型號	備註
G7SA型安全繼電器	・極數：4極・接點構成：2A2B ・額定開關負載： AC250V 6A、DC30V 6A	G7SA-2A2B	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7SA型安全繼電器	・極數：4極・接點構成：3A1B ・額定開關負載： AC250V 6A、DC30V 6A	G7SA-3A1B	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7S-[]-E型安全繼電器	・極數：6極・接點構成：4A2B ・額定開關負載： AC250V 10A、DC30V 10A	G7S-4A2B-E	有關其他型號及插座型號等詳細資訊，請參照本公司官網。
G7S-[]-E型安全繼電器	・極數：6極・接點構成：3A3B ・額定開關負載： AC250V 10A、DC30V 10A	G7S-3A3B-E	有關其他型號及插座型號等詳細資訊，請參照本公司官網。

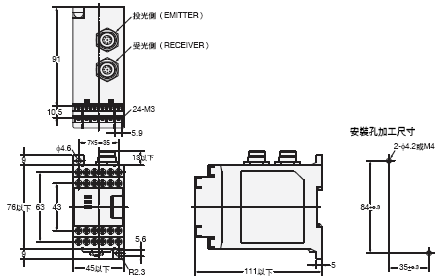

控制模組（無法當作無效化系統使用)
（PNP輸出型專用＊）

外觀	輸出	型號	備註
	繼電器、3a+1b	F3SP-B1P＊	連接F3SJ-A型時，請使用F39-JD[]B型雙接頭連接線。

＊無法連接NPN輸出型的F3SJ型。

省配線裝置

種類	規格等	型號	備註
中繼連接盒/ 無效化終端	支援PNP 暫時無效化感測器輸出型	F39-TC5P01	大幅減少暫時無效化感測器的配線工序有關可安裝於感測器裝設位置的IP67型詳細說明，請查詢本公司官網。
	支援PNP 強制輸入型	F39-TC5P02
	支援NPN 暫時無效化感測器輸出型	F39-TC5N01
	支援NPN 強制輸入型	F39-TC5N02
安全終端繼電器	PNP 輸出繼電器 2a	F3SP-T01＊	大幅減少暫時無效化感測器的配線工序，詳細說明請查詢本公司官網。

＊無法連接NPN輸出型的F3SJ型。
註. F39-TC5型系列及F3SP-T01型已在2020年3月底停產。

雷射指標

外觀	輸出	型號
	F3SJ用雷射指標	F39-PTJ

專用外部指示燈組（投光器及受光器皆可連接）

顯示顏色	型號	備註
紅	F39-A01PR-PAC	整組含指示燈(紅)、安裝金具1組、專用連接線(0.1m)
綠	F39-A01PG-PAC	整組含指示燈(綠)、安裝金具1組、專用連接線(0.1m)
黄	F39-A01PY-PAC	整組含指示燈(黃)、安裝金具1組、專用連接線(0.1m)

註1. 有關亮燈時機（動作模式），請參照型錄第 72 頁的「額定／性能」。
2. 此為F3SJ-A型專用商品。

一般外部指示燈用纜線

外觀	長度	規格	型號
	3m	將市售的外部指示燈連接至本體上方時所需的纜線(2線式)	F39-JJ3N ＊

＊此為F3SJ-A型專用商品。

濺鍍保護蓋（投光器、受光器共用，各1支/1組）（檢測距離衰減率10%）

外觀	型號
	F39-HJ[][][][] ＊1 ＊2

＊1. 此為F3SJ-A型專用商品。
＊2. 型號中的[][][][]即是與感測器的偵測寬度（感測器型號中的[][][][]）相同的四位數字。

地面設置型偏向鏡

外觀	適用光柵 F3SJ系列（安全光柵）	座架高度	型號
（檢測距離衰減率15％）	～防護高度0880	990mm	F39-SML0990
	～防護高度1200	1,310mm	F39-SML1310
	～防護高度1520	1,630mm	F39-SML1630
	～防護高度1840	1,950mm	F39-SML1950

測試棒(另售)

直徑	型號
φ14mm	F39-TRD14
φ20mm	F39-TRD20
φ25mm	F39-TRD25
φ30mm	F39-TRD30

感測器用安裝金具（另售）

規格	型號	用途	備註
標準安裝金具 (上下安裝用)	F39-LJ1	(本體標準附屬品)	投光器用2個、受光器用2個， 1組共計4個
側面平面安裝金具	F39-LJ2	使用標準安裝金具進行側面安裝時，為防止金具突出偵測面而設的小型金具。	投光器用2個、受光器用2個， 1組共計4個
自由定位安裝金具 (標準中間金具兼用)	F39-LJ3	不使用標準安裝金具即可安裝在任何場所的金具。	2個1組 (關於必需的數量，請參照型錄第 89 頁。)
替換F3SN型中間金具適用的墊片金具	F39-LJ3-SN	要將現有的F3SN型替換成F3SJ型時，由於中間金具的安裝孔間距不同，須使用此金具來安裝。	2個1組
上下安裝金具B (安裝孔間距19mm)	F39-LJ4	將現有的各種區域感測器 (除F3SN型、F3WN型外) 替換成F3SJ型時適用的安裝金具。正面安裝用。安裝孔間距18mm～20mm適用。	投光器用2個、受光器用2個， 1組共計4個
替換短尺寸F3SN型適用的安裝金具	F39-LJ5	要將偵測寬度300mm以下的 F3SN型替換成F3SJ時適用的安裝金具。	投光器用2個、受光器用2個， 1組共計4個
省空間安裝金具	F39-LJ8	可向內安裝。使用F39-LJ1型標準金具可將總長度縮短12mm。	投光器用2個、受光器用2個， 1組共計4個
替換F3W-C型適用的安裝金具	F39-LJ9	將現有的F3W-C系列區域感測器替換成F3SJ時適用的安裝金具正面或側面安裝皆適用。安裝孔間距為16mm。	投光器用2個、受光器用2個， 1組共計4個
上下安裝金具C (安裝孔間距為13mm)	F39-LJ11	將現有安裝孔間距13mm 的區域感測器替換成F3SJ時適用的安裝金具。	投光器用2個、受光器用2個， 1組共計4個

無效化外蓋

外觀	型號	備註
	F39-CN6 ＊	為啟用無效化功能而加裝在本體上的外蓋。可安裝在投光器或受光器上。(外殼顏色：橘色)

＊此為F3SJ-A型專用商品。

設定工具＊1

種類

外觀

型號

被註

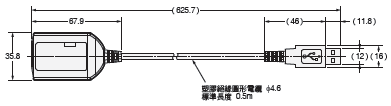

F3SJ型用PC工具

「SD Manager」

F39-GWUM＊2

附屬品：
CD-ROM (SD Manager) 1片、
分支接頭(F39-CN1型) 1個、
接頭蓋1個、
專用纜線(2m) 1條、
附插頭專用纜線(0.3m) 1條、
使用說明書

設定控制台

F39-MC21＊3

附屬品：
分支接頭(F39-CN1型) 1個、
接頭蓋1個、
專用纜線(2m) 1條、
附插頭專用纜線(0.3m) 1條、
使用說明書

＊1. 可連接設定工具的F3SJ-A型內建軟體為Ver.2或更新版本。
不適用於2005年12月之前出貨的產品，請務必留意。
F3SJ-A[]-TS型系列無法進行功能設定。僅供使用監控功能。
＊2. PC工具支援Windows XP/7。
＊3. 本產品為F3SJ-A型專用。無法連接F3SJ-E/B型及F3SN-A型系列，請務必留意。
另外，F3SN-A型專用控制台F39-MC11型及F39-MT11型無法連接F3SJ-A型系列，請務必留意。

保護桿＊1 ＊2

種類	外觀	型號	備註
保護桿		形F39-PJ[][][][]-S ＊3	本體金具 1支內含背面安裝用金具2個、配合偵測寬度的中間金具(0～2個)
側面安裝用中間金具		形F39-PJ-MS	若需實施側面安裝，請依偵測寬度訂購數量。偵測寬度1000mm以下：0個偵測寬度1001～2000mm：1個偵測寬度2001mm以上：2個

＊1. 此為F3SJ-A型專用商品。
＊2. 若需同時使用投光器與受光器，請訂購2組。
＊3. 型號中的[][][][]是與感測器的偵測寬度（感測器型號中的[][][][]）相同的四位數字。

耐環境外殼（管狀外殼1支、墊圈及專用接頭組）＊1 ＊2 ＊3

外觀	規格	型號	備註
	投光器用	F39-EJ[][][][]-L ＊4	隨附投光器用灰色纜線
	受光器用	F39-EJ[][][][]-D ＊4	隨附受光器用黑色纜線
	背面安裝用金具	F39-EJ-R ＊5	上下各1個共2個
	側面安裝用金具	F39-EJ-S ＊5	上下各1個共2個
――	串接用纜線(投光器用)	F39-JJR3WE-L	使用耐環境外殼進行串接時請額外訂購此型號。
――	串接用纜線(受光器用)	F39-JJR3WE-D	使用耐環境外殼進行串接時請額外訂購此型號。

＊1. 此為F3SJ-A型專用商品。
＊2. 若需同時使用投光器與受光器，請訂購2組。
＊3. 依感測器的偵測寬度不同，可能會有使用條件上的限制。請參閱型錄第77頁的「耐環境外殼」。
＊4. 型號中的[][][][]即是與感測器的偵測寬度（感測器型號中的[][][][]）相同的四位數字。
＊5. 訂購時請務必配合安裝方向（背面安裝或側面安裝），並且務必與本體一併購買適用的金具。

F3SJ-E

本體

F3SJ-E[][][][]P25/N25

型號	PNP輸出	F3SJ-E[][][][]P25
型號	NPN輸出	F3SJ-E[][][][]N25
感測器種類		Type 4 安全光柵
設定工具的連線＊1		功能設定：不可
安全類別		類別 4、3、2、1及B的安全對策用
最小檢測物體		不透明體直徑25mm
光軸間距(P)		20mm
光軸數(n)		8～54
偵測寬度(PH)		185～1105mm
鏡頭直徑		φ5mm
檢測距離＊2		0.2～7m
應答時間 (穩定投射光線時)	ON→OFF	15ms以下
應答時間 (穩定投射光線時)	OFF→ON	70ms以下
開啟電源後的啟動時間		2s以下
電源電壓(Vs)		SELV/PELV DC24V±20% (漣波p-p10%以下)
消耗電流 (無負載時)	PNP輸出	投光器：～22光軸以下：最大41mA、26～42光軸：最大57mA、46～54光軸：最大63mA 受光器：～22光軸以下：最大42mA、26～42光軸：最大47mA、46～54光軸：最大51mA
消耗電流 (無負載時)	NPN輸出	投光器：～22光軸：41mA以下、26～42光軸：57mA以下、46～54光軸：63mA以下受光器：～22光軸以下：最大40mA、26～42光軸：最大45mA、46～54光軸：最大48mA
光源(波長)		紅外線LED (波長870nm)
有效開口角度(EAA)		根據IEC61496-2。投光器、受光器檢測距離皆大於3m時為±2.5°以內
控制輸出 (OSSD)	PNP輸出	PNP電晶體輸出×2、負載電流最大200mA、殘留電壓最大2V (因纜線延長的影響除外)、電流外漏最大1mA、電感負載最大2.2H ＊3、容許電容負載1μF ＊4
控制輸出 (OSSD)	NPN輸出	NPN電晶體輸出×2、負載電流最大200mA、殘留電壓最大2V (因纜線延長的影響除外)、電流外漏最大1mA、電感負載最大2.2H ＊3、容許電容負載1μF ＊4
輸出動作模式		控制輸出：光線投入時ON
輸入電壓	PNP輸出	ON電壓：Vs-3V～Vs、OFF電壓： 0V～1/2Vs或開路＊5
輸入電壓	NPN輸出	ON電壓：0V～3V、OFF電壓： 1/2Vs～Vs或開路＊5
防止相互干擾功能		以防止相互干擾演算法防止3組之間的干擾
測試功能		・自我測試(開啟電源時及通電時) ・外部測試(藉由測試輸入來停止投光的功能)
保護迴路		輸出負載短路保護、電源反接保護
環境溫度		動作時：-10～55°C (不可結冰)、保存時：-25～+70°C
環境濕度		動作時：35～85%RH (不可結露)、保存時：35～95%RH
周圍環境照度		白熾燈：受光面照度3,000 Ix以下、太陽光：受光面照度10,000 Ix以下
絕緣抵抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,000V、50/60Hz、1min
保護構造		IP65 (IEC60529)
耐震動		誤動作：10～55Hz、重複振幅0.7mm、X、Y、Z各方向各掃描20次
耐衝擊		誤動作：100m/s² X、Y、Z各方向各 1,000次
汙染度		污染度3 (IEC 60664-1)
電源線		連接方式：出線型，導線長度3m 芯數：投光器端 5芯、受光器端 6芯線徑： φ6mm 容許彎折半徑： R5mm
延長線		最長30m ＊6
材質		外殼：鋁蓋：ABS樹脂、PBT 光學蓋：PMMA樹脂(壓克力) 連接線：耐油PVC
重量(包裝狀態)		重量(g)＝ (偵測寬度) ×2.6+800
附屬品		使用說明書、、快速安裝手冊（QIM）＊7
符合標準		IEC61496-1、EN61496-1、UL61496-1 （ESPE Type 4） IEC61496-2、CLC/TS61496-2、UL61496-2 （AOPD Type 4） IEC61508-1～-3、EN61508-1～-3 （SIL3） ISO13849-1：2015、EN ISO13849-1：2015 （PLe/安全類別4） UL508、UL1998、CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8

＊1. 請勿使用F3SJ-A型用PC工具及設定控制台。無法保證可動作。
＊2. 使用濺鍍保護蓋時，檢測距離會衰減10％。
＊3. 電感負載的值為控制輸出頻繁地反覆ON/OFF時的最大值。

若要使用4Hz以下的控制輸出，可使用的電感負載值會變大。
＊4. 額外連接電容器等含有電容負載的元件時必須納入考量的數值。
＊5. 此處的Vs是指使用環境下的電壓值。
＊6. 若要延長F3SJ-E型的纜線，請參考型錄〈型錄編號:F074-E1-10-TW5-02〉
＊7. 安裝金具測試棒為另售的配件。

＊8. 有關「法規與規格」，請參閱「正確使用須知」。

指示燈

投光器

指示燈名稱	標籤標示	亮燈	閃爍
上端入光指示燈	TOP	最上端的光軸接收到時會亮燈。	―
穩定指示燈	STB	入光量超過輸出ON閾值的170%時會亮燈。	受到周圍光線及振動的影響，使控制輸出轉為OFF時會閃爍。
ON/OFF輸出指示燈	ON OFF	綠：控制輸出為ON時亮燈。紅：控制輸出為OFF時亮燈。	紅：控制輸出錯誤呈鎖定狀態時閃爍。
鎖定指示燈	LOCKOUT	受光器端鎖定時亮燈。	投光器端鎖定時閃爍。
電源指示燈	POWER	投光器的電源開啟時會亮燈。	因電源電壓/雜訊而進入鎖定狀態時會閃爍。
測試指示燈	TEST	―	在進行外部測試時會閃爍。
下端入光指示燈	BTM	最下端的光軸接收到時會亮燈。	―

受光器

指示燈名稱	標籤標示	亮燈	閃爍
上端入光指示燈	TOP	最上端的光軸接收到時會亮燈。	―
穩定指示燈	STB	入光量超過輸出ON閾值的170%時會亮燈。	受到周圍光線及振動的影響，使控制輸出轉為OFF時會閃爍。
ON/OFF輸出指示燈	ON OFF	綠：控制輸出為ON時亮燈。紅：控制輸出為OFF時亮燈。	紅：控制輸出錯誤呈鎖定狀態時閃爍。
鎖定指示燈	LOCKOUT	投光器端鎖定時會亮燈。	受光器端鎖定時會閃爍。
通訊指示燈	COM	投受光器之間建立通訊時會亮燈。	投受光器之間因通訊錯誤而進入鎖定狀態時會閃爍。
結構指示燈	CFG	―	投受光器之間因機型異常而進入鎖定狀態時會閃爍。
內部錯誤指示燈	INTERNAL	―	因內部異常而進入鎖定狀態時會閃爍。
下端入光指示燈	BTM	最下端的光軸接收到時會亮起。	―

選購品

雷射指標

型號	F39-PTJ
適用感測器	F3SJ系列
電源電壓	DC4.65V 或 DC4.5V
電池	鈕扣型電池(SR44或LR44)×3個
電池使用壽命＊	SR44：連續約10小時、LR44：連續約6小時
光源	紅色半導體雷射(波長650nm，1mW以下，JIS等級2、IEC/EN Class2、FDA Class2 ＊5)
光點直徑(代表值)	6.5mm(10m時)
環境溫度	動作時：0～40°C 保存時：-15～60°C (不可結冰結露)
環境濕度	動作時、保存時：各35～85%RH (不可結露)
材質	雷射模組外殼：鋁安裝金具：鋁、不鏽鋼
重量	約220g (包裝狀態)
附屬品	雷射安全標準標籤(EN：1張、FDA：3張)、鈕扣電池(SR44：3個)、使用說明書

＊電池使用壽命依不同電池而異。

F3SJ-B

本體

F3SJ-B[][][][]P25/N25

型號	PNP輸出	F3SJ-B[][][][]P25
型號	NPN輸出	F3SJ-B[][][][]N25
感測器種類		Type 4 安全光柵
設定工具的連線＊1		功能設定：不可
安全類別		類別 4、3、2、1及B的安全對策用
最小檢測物體		不透明體直徑25mm
光軸間距(P)		20mm
光軸數(n)		8～102
偵測寬度(PH)		185～2065mm
鏡頭直徑		φ5mm
檢測距離＊2		0.2～7m
應答時間 (穩定入光時)	ON→OFF	最大15ms (單機、2組、3組時的應答時間)
應答時間 (穩定入光時)	OFF→ON	最大70ms (單機、2組、3組時的應答時間)
開啟電源後的啟動時間		2s以下
電源電壓(Vs)		SELV/PELV DC24V±20% (漣波p-p10%以下)
消耗電流 (無負載時)	PNP輸出	投光器：～22光軸以下：小於52mA、 26～42光軸：小於68mA、 46～62光軸：小於75mA、 66～82光軸：小於88mA、 86～102光軸：小於101mA 受光器：～22光軸以下：小於45mA、 26～42光軸：小於50mA、 46～62光軸：小於56mA、 66～82光軸：小於61mA、 86～102光軸：小於67mA
消耗電流 (無負載時)	NPN輸出	投光器：～22光軸以下：小於52mA、 26～42光軸：小於68mA、 46～62光軸：小於75mA、 66～82光軸：小於88mA、 86～102光軸：小於101mA 受光器：～22光軸以下：小於47mA、 26～42光軸：小於52mA、 46～62光軸：小於58mA、 66～82光軸：小於63mA、 86～102光軸：小於69mA
光源(波長)		紅外線LED (波長870nm)
有效開口角度(EAA)		根據IEC61496-2。投光器、受光器檢測距離皆大於3m時為±2.5°以內
控制輸出 (OSSD)	PNP輸出	PNP電晶體輸出×2、負載電流最大200mA、殘留電壓最大2V (因纜線延長的影響除外)、電流外漏最大1mA、電感負載最大2.2H ＊3、容許電容負載1μF ＊4
控制輸出 (OSSD)	NPN輸出	NPN電晶體輸出×2、負載電流最大200mA、殘留電壓最大2V (因纜線延長的影響除外)、電流外漏最大1mA、電感負載最大2.2H ＊3、容許電容負載1μF ＊4
輔助輸出1	PNP輸出	PNP電晶體輸出×1、負載電流小於100mA、殘留電壓小於2V (受到延長線的影響除外)、電流外漏小於1mA
輔助輸出1	NPN輸出	NPN電晶體輸出×1、負載電流最大100mA、殘留電壓最大2V (因纜線延長的影響除外)、電流外漏最大1mA
輸出動作模式		控制輸出：光線投入時ON 輔助輸出：・於基本系統時輸出的反轉輸出・於無效化系統時無效化/強制驅動時ON
輸入電壓	PNP輸出	ON電壓：Vs-3V～Vs、 OFF電壓： 0V～1/2Vs或開路＊5
輸入電壓	NPN輸出	ON電壓：0V～3V、 OFF電壓： 1/2Vs～Vs或開路＊5
防止相互干擾功能		以防止相互干擾演算法防止3組之間的干擾
串接		藉由串接分割投光時間的方式・串聯數量：最多3組(僅限同為F3SJ-B型之間，與其他機型無法串聯。) ・總光軸數：最多192光軸・2組之間的最大電纜線長度：7m以內
測試功能		・自我測試(開啟電源時及通電時) ・外部測試(藉由測試輸入來停止投光的功能)
安全相關功能		・連鎖(於基本系統時) ・外部繼電器監控(於基本系統時) ・無效化(於無效化系統時) ・強制驅動(於無效化系統時)
連接方式		接頭方式(M12、8針)
保護迴路		輸出負載短路保護、電源反接保護
環境溫度		動作時：-10～55°C (不可結冰)、保存時：-25～70°C
環境濕度		動作時： 35～85%RH (不可結露)、保存時： 35～95%RH
周圍環境照度		白熾燈：受光面照度3,000 Ix以下、太陽光：受光面照度10,000 Ix以下
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,000V、50/60Hz、1min
保護構造		IP65 (IEC60529)
耐震動		誤動作：10～55Hz、重複振幅0.7mm、X、Y、Z各方向各掃描20次
耐衝擊		誤動作：100m/s² X、Y、Z各方向各 1,000次
污染度		污染度3 (IEC 60664-1)
電源線		連接方式：附接頭纜線出線型、線長0.3m、接頭方式(M12、8針)、接頭部分為IP67的保護構造(嵌合時) 芯線數： 8芯線徑： φ6mm 容許彎折半徑： R5mm
延長線		最長30m
材質		外殼：鋁外蓋：ABS樹脂、PBT 光學蓋：PMMA樹脂(壓克力) 纜線：耐油性PVC
重量(包裝狀態)		重量(g)＝ (偵測寬度) ×2.7+500
附屬品		使用說明書、快速安裝手冊（QIM）＊6
*適用規格7**		IEC61496-1、EN61496-1、UL61496-1 （ESPE Type 4） IEC61496-2、CLC/TS61496-2、UL61496-2 （AOPD Type 4） IEC61508-1～-3、EN61508-1～-3 （SIL3） ISO13849-1：2015、EN ISO13849-1：2015 （PLe/安全類別4） UL508、UL1998、CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8

若要使用4Hz以下的控制輸出，可使用的電感負載值會變大。
＊4. 額外連接電容器等含有電容負載的元件時必須納入考量的數值。
＊5. 此處的Vs是指使用環境下的電壓值。
＊6. 安裝金具為另售的配件。

＊7. 有關「法規與規格」，請參閱「正確使用須知」。

指示燈（F3SJ-B[][][][]P25/N25型）

投光器

指示燈名稱	標籤標示	亮燈	閃爍
上端入光指示燈	TOP	最上端的光軸接收到時會亮燈。	無效化/強制驅動中、外蓋錯誤、串連錯誤時會閃爍。
穩定指示燈	STB	入光量超過輸出ON閾值的170%時會亮燈。	受到周圍光線及振動的影響，使控制輸出轉為OFF時會閃爍。
ON/OFF輸出指示燈	ON OFF	綠：控制輸出為ON時亮燈。紅：控制輸出為OFF時亮燈。	紅：控制輸出錯誤呈鎖定狀態時閃爍。
鎖定指示燈	LOCKOUT	受光器端鎖定時亮燈。	投光器端鎖定時閃爍。
電源指示燈	POWER	投光器的電源開啟時會亮燈。	因電源電壓/雜訊而進入鎖定狀態時會閃爍。
測試指示燈	TEST	―	在進行外部測試時會閃爍。
無效化時的錯誤指示燈	MUTING ERROR	―	無效化有錯誤時會閃爍。
無效化輸入1指示燈	MUTE1	於無效化系統時，無效化輸入1為ON的狀態下會亮燈。	―
無效化輸入2指示燈	MUTE2	於無效化系統時，無效化輸入2為ON的狀態下會亮燈。	―
下端入光指示燈	BTM	最下端的光軸接收到時會亮燈。	無效化/強制驅動中時會閃爍。

受光器

指示燈名稱	標籤標示	亮燈	閃爍
上端入光指示燈	TOP	最上端的光軸接收到時會亮燈。	無效化/強制驅動中、外蓋錯誤、串連錯誤時會閃爍。
穩定指示燈	STB	入光量超過輸出ON閾值的170%時會亮燈。	受到周圍光線及振動的影響使控制輸出轉為OFF時會閃爍。
ON/OFF輸出指示燈	ON OFF	綠：控制輸出為ON時亮燈。紅：控制輸出為OFF時亮燈。	紅：控制輸出錯誤呈鎖定狀態時閃爍。
鎖定指示燈	LOCKOUT	投光器端鎖定時會亮燈。	受光器端鎖定時會閃爍。
通訊指示燈	COM	投受光器之間建立通訊時會亮燈。	投受光器之間因通訊錯誤而進入鎖定狀態時會閃爍。
結構指示燈	CFG	―	投受光器之間因機型異常而進入鎖定狀態時會閃爍。
內部錯誤指示燈	INTERNAL	―	因內部異常而進入鎖定狀態時會閃爍。
連鎖指示燈	INT -LK	在連鎖狀態下會亮燈。	因配線異常而進入鎖定狀態時會閃爍。
外部繼電器監控指示燈	EDM	外部繼電器監控輸入有輸入時會亮燈＊1 ＊2	外部繼電器監控呈鎖定狀態時閃爍。
下端入光指示燈	BTM	最下端的光軸接收到時會亮燈。	無效化/強制驅動中時會閃爍。

＊1. 無關使用外部繼電器監控功能時的配線及未使用時的配線，只要有輸入外部繼電器監控輸入時就會亮燈。
＊2. 末端為-01TS的型號其指示燈的指示內容不同。
詳細說明請參閱F3SJ-B[][][][]P25-01TS型安全光柵使用手冊（SCHG-732A-TW5-01）或-01TS的規格。

F3SJ-B[][][][]P25-01TS/-02TS型

型號		F3SJ-B[][][][]P25-01TS
感測器種類		Type 4 安全光柵
設定工具的連線＊1		功能設定：不可
安全類別		類別 4、3、2、1及B的安全對策用
最小檢測物體		不透明體直徑25mm
光軸間距(P)		20mm
光軸數(n)		8～102
偵測寬度(PH)		185～2065mm
鏡頭直徑		φ5mm
檢測距離		0.2～7m ＊2
應答時間 (穩定入光時)	ON→OFF	最大15ms (單機、2組、3組時的應答時間)
應答時間 (穩定入光時)	OFF→ON	最大70ms (單機、2組、3組時的應答時間)
開啟電源後的啟動時間		2s以下
電源電壓(Vs)		SELV/PELV DC24V±20% (漣波p-p10%以下)
消耗電流 (無負載時)	投光器	～22光軸以下：小於52mA、 26～42光軸：小於68mA、 46～62光軸：小於75mA、 66～82光軸：小於88mA、 86～102光軸：小於101mA
消耗電流 (無負載時)	受光器	～22光軸以下：小於45mA、 26～42光軸：小於50mA、 46～62光軸：小於56mA、 66～82光軸：小於61mA、 86～102光軸：小於67mA
光源(波長)		紅外線LED (波長870nm)
有效開口角度(EAA)		根據IEC61496-2。投光器、受光器檢測距離皆大於3m時為±2.5°以內
控制輸出(OSSD)		PNP電晶體輸出×2、負載電流最大200mA、殘留電壓最大2V (因纜線延長的影響除外)、電流外漏最大1mA、電感負載最大2.2H ＊3、容許電容負載1μF ＊4
輔助輸出1		PNP電晶體輸出×1、負載電流小於100mA、殘留電壓小於2V (受到延長線的影響除外)、電流外漏小於1mA
輸出動作模式		控制輸出：光線投入時ON 輔助輸出：控制輸出的反轉輸出
輸入電壓		測試輸入： ON電壓： 0V～1/2Vs或開路＊5 OFF電壓： Vs-3V～Vs ＊5 復歸輸入、外部繼電器監控輸入： ON電壓： Vs-3V～Vs ＊5 OFF電壓： 0V～1/2Vs或開路＊5
防止相互干擾功能		以防止相互干擾演算法防止3組之間的干擾
串接		藉由串接分割投光時間的方式・串聯數量：最多3組(僅限同為F3SJ-B[][][][] P25-01TS型之間，與其他機型無法串聯。) ・總光軸數：最多192光軸・2組之間的最大電纜線長度：7m以內
測試功能		・自我測試(開啟電源時及通電時) ・外部測試(藉由測試輸入來停止投光的功能)
安全相關功能		外部繼電器監控
連接方式		接頭方式(M12、8針)
保護迴路		輸出負載短路保護、電源反接保護
環境溫度		動作時：-10～55°C (不可結冰)、保存時：-25～70°C
環境濕度		動作時： 35～85%RH (不可結露)、保存時： 35～95%RH
周圍環境照度		白熾燈：受光面照度3,000 Ix以下、太陽光：受光面照度10,000 Ix以下
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,000V、50/60Hz、1min
保護構造		IP65(IEC60529)
耐震動		誤動作：10～55Hz、重複振幅0.7mm、X、Y、Z各方向各掃描20次
耐衝撃		誤動作：100m/s² X、Y、Z各方向各 1,000次
污染度		污染度3 (IEC 60664-1)
電源線		連接方式：附接頭纜線出線型、線長0.3m、接頭方式(M12、8針)、接頭部分為IP67的保護構造(嵌合時) 芯線數： 8芯線徑： φ6mm 容許彎折半徑： R5mm
延長線		最大30m
材質		外殼：鋁外蓋：ABS樹脂、PBT 光學蓋：PMMA樹脂(壓克力) 纜線：耐油性PVC
重量(包裝狀態)		重量(g)＝ (偵測寬度) ×2.7+500
附屬品		快速安裝手冊（QIM）、使用說明書＊6
適用規格		IEC61496-1、EN61496-1、UL61496-1 (ESPE Type 4) IEC61496-2、CLC/TS61496-2、UL61496-2 (AOPD Type 4) IEC61508-1～-3、EN61508-1～-3 (SIL3) ISO13849-1：2006、EN ISO13849-1：2008 (PLe/安全類別4) UL508、UL1998、CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8

型號		F3SJ-B[][][][]P25-02TS
感測器種類		Type 4 安全光柵
設定工具的連線＊1		功能設定：不可
安全類別		類別 4、3、2、1及B的安全對策用
最小檢測物體		不透明體直徑25mm
光軸間距(P)		20mm
光軸數(n)		10～98
偵測寬度(PH)		225～1985mm
鏡頭直徑		φ5mm
檢測距離		0.2～6m
應答時間 (穩定入光時)	ON→OFF	最大15ms (單機、2組、3組時的應答時間)
應答時間 (穩定入光時)	OFF→ON	最大70ms (單機、2組、3組時的應答時間)
開啟電源後的啟動時間		2s以下
電源電壓(Vs)		SELV/PELV DC24V±20% (漣波p-p10%以下)
消耗電流 (無負載時)	投光器	～22光軸以下：小於52mA、 26～42光軸：小於68mA、 46～62光軸：小於75mA、 66～82光軸：小於88mA、 86～98光軸：小於99mA
消耗電流 (無負載時)	受光器	～22光軸以下：小於45mA、 26～42光軸：小於50mA、 46～62光軸：小於56mA、 66～82光軸：小於61mA、 86～98光軸：小於66mA
光源(波長)		紅外線LED (波長870nm)
有效開口角度(EAA)		根據IEC61496-2。投光器、受光器檢測距離皆大於3m時為±2.5°以內
控制輸出(OSSD)		PNP電晶體輸出×2、負載電流最大200mA、殘留電壓最大2V (因纜線延長的影響除外)、電流外漏最大1mA、電感負載最大2.2H ＊3、容許電容負載1F ＊4
輔助輸出1		PNP電晶體輸出×1、負載電流小於100mA、殘留電壓小於2V (受到延長線的影響除外)、電流外漏小於1mA
輸出動作模式		控制輸出：光線投入時ON 輔助輸出：・於基本系統時，控制輸出的反轉輸出・於無效化系統時，無效化/強制驅動時ON
輸入電壓		ON電壓： Vs-3V～Vs ＊5 OFF電壓： 0V～1/2Vs或開路＊5
防止相互干擾功能		以防止相互干擾演算法防止3組之間的干擾
串接		藉由串接分割投光時間的方式・串聯數量：最多3組(僅限同為F3SJ-B[][][][] P25-02TS型之間，與其他機型無法串聯。) ・總光軸數：最多192光軸・2組之間的最大電纜線長度：7m以內
測試功能		・自我測試(開啟電源時及通電時) ・外部測試(藉由測試輸入來停止投光的功能)
安全相關功能		外部繼電器監控(於基本系統時) 無效化(於無效化系統時) 強制驅動(於無效化系統時)
連接方式		接頭方式(M12、8針)
保護迴路		輸出負載短路保護、電源反接保護
環境溫度		動作時：-10～55°C (不可結冰)、保存時：-25～70°C
環境濕度		動作時： 35～85%RH (不可凝結)、保存時： 35～95%RH
周圍環境照度		白熾燈：受光面照度3,000 Ix以下、太陽光：受光面照度10,000 Ix以下
絕緣阻抗		20M min. (at 500 VDC)
耐電壓		AC1,000V、50/60Hz、1min
保護構造		IP65 (IEC60529)
耐震動		誤動作：10～55Hz、重複振幅0.7mm、X、Y、Z各方向各掃描20次
耐衝撃		誤動作：100m/s² X、Y、Z各方向各 1,000次
汚染度		污染度3 (IEC 60664-1)
電源線		連接方式：附接頭纜線出線型、線長0.3m、接頭方式(M12、8針)、接頭部分為IP67的保護構造(嵌合時) 芯線數： 8芯線徑： 6mm 容許彎折半徑： R5mm
延長線		最長30m
材質		外殼：鋁外蓋：ABS樹脂、PBT 光學蓋：PMMA樹脂(壓克力) 纜線：耐油性PVC
重量(包裝狀態)		重量(g)＝ (偵測寬度) ×2.9+550
附屬品		使用手冊(CD-ROM)、使用說明書＊6
*適用規格7**		IEC61496-1、EN61496-1、UL61496-1 （ESPE Type 4） IEC61496-2、CLC/TS61496-2、UL61496-2 （AOPD Type 4） IEC61508-1～-3、EN61508-1～-3 （SIL3） ISO13849-1：2015、EN ISO13849-1：2015 （PLe/安全類別4） UL508、UL1998、CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8

註1. 末端為-01TS的型號其測試輸入邏輯已反轉。
詳細說明請參閱F3SJ-B[][][][]PP25-01TS型安全光柵使用手冊（SCHG-732A-TW5-01）。
2. 復歸模式固定為自動復歸模式。
＊1. 請勿使用F3SJ-A型用PC工具及設定控制台。無法保證可動作。
＊2. 使用濺鍍保護蓋時，檢測距離會衰減10％。
＊3. 電感負載的值為控制輸出頻繁地反覆ON/OFF時的最大值。

若要使用4Hz以下的控制輸出，可使用的電感負載值會變大。
＊4. 額外連接電容器等含有電容負載的元件時必須納入考量的數值。
＊5. 此處的Vs是指使用環境下的電壓值。

＊6. 安裝金具測試棒為另售的配件。

＊7. 有關「法規與規格」，請參閱「正確使用須知」。

指示燈（F3SJ-B[][][][]P25-01TS型）

投光器

指示燈名稱	標籤標示	亮燈	閃爍
上端入光指示燈	TOP	最上端的光軸接收到時會亮燈。	外蓋錯誤、串連錯誤時會閃爍。
穩定指示燈	STB	入光量超過輸出ON閾值的170%時會亮燈。	受到周圍光線及振動的影響，使控制輸出轉為OFF時會閃爍。
ON/OFF輸出指示燈	ON OFF	綠：控制輸出為ON時亮燈。紅：控制輸出為OFF時亮燈。	紅：控制輸出錯誤呈鎖定狀態時閃爍。
鎖定指示燈	LOCKOUT	受光器端鎖定時亮燈。	投光器端鎖定時閃爍。
電源指示燈	POWER	投光器的電源開啟時會亮燈。	因電源電壓/雜訊而進入鎖定狀態時會閃爍。
測試指示燈	TEST	―	在進行外部測試時會閃爍。
下端入光指示燈	BTM	最下端的光軸接收到時會亮燈。	―

受光器

指示燈名稱	標籤標示	亮燈	閃爍
上端入光指示燈	TOP	最上端的光軸接收到時會亮燈。	外蓋錯誤、串連錯誤時會閃爍。
穩定指示燈	STB	入光量超過輸出ON閾值的170%時會亮燈。	受到周圍光線及振動的影響，使控制輸出轉為OFF時會閃爍。
ON/OFF輸出指示燈	ON OFF	綠：控制輸出為ON時亮燈。紅：控制輸出為OFF時亮燈。	紅：控制輸出錯誤呈鎖定狀態時閃爍。
鎖定指示燈	LOCKOUT	投光器端鎖定時會亮燈。	受光器端鎖定時會閃爍。
通訊指示燈	COM	投受光器之間建立通訊時會亮燈。	投受光器之間因通訊異常而進入鎖定狀態時會閃爍。
結構指示燈	CFG	―	投受光器之間因機型異常而進入鎖定狀態時會閃爍。
內部錯誤指示燈	INTERNAL	―	因內部異常而進入鎖定狀態時會閃爍。
連鎖指示燈	INT -LK	未使用	未使用
外部繼電器監控指示燈	EDM	外部繼電器監控輸入有輸入時會亮燈。＊	外部繼電器監控呈鎖定狀態時閃爍。
下端入光指示燈	BTM	外部繼電器監控輸入有輸入時會亮燈。＊	―

＊無關使用外部繼電器監控功能時的配線及未使用時的配線，只要有輸入外部繼電器監控輸入時就會亮燈。

指示燈（F3SJ-B[][][][]P25-02TS型）

投光器

指示燈名稱	標籤標示	亮燈	閃爍
上端入光指示燈	TOP	最上端的光軸接收到時會亮燈。	無效化/強制驅動中、外蓋錯誤、串連錯誤時會閃爍。
穩定指示燈	STB	入光量超過輸出ON閾值的170%時會亮燈。	受到周圍光線及振動的影響，使控制輸出轉為OFF時會閃爍。
ON/OFF輸出指示燈	ON OFF	綠：控制輸出為ON時亮燈。紅：控制輸出為OFF時亮燈。	紅：控制輸出錯誤呈鎖定狀態時閃爍。
鎖定指示燈	LOCKOUT	受光器端鎖定時亮燈。	投光器端鎖定時閃爍。
電源指示燈	POWER	投光器的電源開啟時會亮燈。	因電源電壓/雜訊而進入鎖定狀態時會閃爍。
測試指示燈	TEST	―	在進行外部測試時會閃爍。
無效化時的錯誤指示燈	MUTING ERRO	―	無效化有錯誤時會閃爍。
無效化輸入1指示燈	MUTE1	於無效化系統時，無效化輸入1為ON的狀態下會亮燈。	―
無效化輸入2指示燈	MUTE2	於無效化系統時，無效化輸入2為ON的狀態下會亮燈。	―
下端入光指示燈	BTM	最下端的光軸接收到時會亮燈。	無效化/強制驅動中時會閃爍。

受光器

指示燈名稱	標籤標示	亮燈	閃爍
上端入光指示燈	TOP	接收到最上端的光軸時會亮燈。	無效化/強制驅動中、外蓋錯誤、串連錯誤時會閃爍。
穩定指示燈	STB	入光量超過輸出ON閾值的170%時會亮燈。	受到周圍光線及振動的影響，使控制輸出轉為OFF時會閃爍。
ON/OFF輸出指示燈	ON OFF	綠：控制輸出為ON時亮燈。紅：控制輸出為OFF時亮燈。	紅：控制輸出錯誤呈鎖定狀態時閃爍。
鎖定指示燈	LOCKOUT	投光器端鎖定時會亮燈。	受光器端鎖定時會閃爍。
通訊指示燈	COM	投受光器之間建立通訊時會亮燈。	投受光器之間因通訊錯誤而進入鎖定狀態時會閃爍。
結構指示燈	CFG	―	投受光器之間因機型異常而進入鎖定狀態時會閃爍。
內部錯誤指示燈	INTERNAL	―	因內部異常而進入鎖定狀態時會閃爍。
連鎖指示燈	INT -LK	未使用	未使用
外部繼電器監控指示燈	EDM	外部繼電器監控輸入有輸入時會亮燈。＊	外部繼電器監控呈鎖定狀態時閃爍。
下端入光指示燈	BTM	最下端的光軸接收到時會亮燈。	無效化/強制驅動中時會閃爍。

＊無關使用外部繼電器監控功能時的配線及未使用時的配線，只要有輸入外部繼電器監控輸入時就會亮燈。

選購品

控制模組

型號		F3SP-B1P
適用感測器		F3SJ-B/A (僅限PNP輸出型)＊
電源電壓		DC24V±10%
消耗電力		最大DC1.7W (不含感測器的消耗電流)
動作時間		最大100ms (不含感測器的應答時間)
應答時間		最大10ms (不含感測器的應答時間)
繼電器輸出	接點數	3a+1b
	額定負載	AC25V 5A (cosφ＝1)、DC30V 5A L/R＝0ms
	額定通電電流	5A
連接方式	感測器之間	M12接頭(8 針)
連接方式	其他	端子台
重量(包裝狀態)		約280g
附屬品		使用說明書

＊無法連接NPN輸出型的機型。此外，無法當作無效化系統使用。

雷射指標

型號	F39-PTJ
適用感測器	F3SJ系列＊1
電源電壓	DC4.65V 或 DC4.5V
電池	鈕扣型電池(SR44或LR44) ×3個
電池使用壽命＊2	SR44：連續約10小時、LR44：連續約6小時
光源	紅色半導體雷射(波長650nm，1mW以下，JIS等級2、IEC/EN Class2、FDA Class2 )
光點直徑(代表值)	6.5mm (10m時)
環境溫度	動作時：0～40°C 保存時：-15～60°C (不可結冰結露)
環境濕度	動作時、保存時：各35～85%RH (不可結露)
材質	雷射模組外殼：鋁安裝金具：鋁、不鏽鋼
重量	約220g (包裝狀態)
附屬品	雷射安全標準標籤(EN：1張、FDA：3張)、鈕扣電池(SR44：3個)、使用說明書

＊1. 無法安裝末端為-02TS的型號。
＊2. 電池使用壽命依不同電池而異。

F3SJ-A

本體

F3SJ-A[][][][]P14/P20/P30/P55/N14/N20/N30/N55型

型號	PNP 輸出	F3SJ -A[][][][]P14	F3SJ -A[][][][]P20	F3SJ -A[][][][]P30	F3SJ -A[][][][]P55
型號	NPN 輸出	F3SJ -A[][][][]N14	F3SJ -A[][][][]N20	F3SJ -A[][][][]N30	F3SJ -A[][][][]N55
感測器種類		Type 4 安全光柵
版本		Ver.2
連接設定工具		可
安全類別		類別 4、3、2、1及B的安全對策用
最小檢測物體		不透明物體直徑14mm	不透明物體直徑20mm	不透明物體直徑30mm	不透明物體直徑55mm
光軸間距(P)		9mm	15mm	25mm	50mm
光軸數(n)		26～140	16～100	10～100	6～50
偵測寬度(PH)		245～1,271mm	245～1,505mm	245～2,495mm	270～2,470mm
鏡頭直徑		φ5mm
檢測距離＊		0.2～9m (偵測寬度小於1,640mm)、 0.2～7m (偵測寬度大於1,655mm) (利用設定工具可將檢測距離縮短至0.5m)
應答時間 (穩定入光時) (詳細說明請參閱型錄第 76 頁)	ON→ OFF	單體 0245～983：11～17.5ms 1055以上：20～25ms	單體 0245～1205：10～15ms 1235以上：17.5～22.5ms	單體 10～17.5ms	單體 10～13ms
應答時間 (穩定入光時) (詳細說明請參閱型錄第 76 頁)	OFF→ ON	單體 0245～983：44～70ms 1055以上：80～100ms	單體 0245～1205：40～60ms 1235以上：70～90ms	單體 40～70ms	單體 40～52ms
開啟電源後的啟動時間		2s以下(串接時小於2.2s)
電源電壓(Vs)		DC24V±20% (漣波p-p10%以下)
消耗電流 (無負載時)	投光器	50光軸以下：小於76mA、 51～100光軸：小於106mA、 101～150光軸：小於130mA、 151～180光軸：小於153mA、 201～234光軸：小於165mA
消耗電流 (無負載時)	受光器	50光軸以下：小於68mA、 51～100光軸：小於90mA、 101～150光軸：小於111mA、 151～180光軸：小於128mA、 201～234光軸：小於142mA
光源(波長)		紅外線LED (波長870nm)
有效開口角度(EAA)		根據IEC61496-2。投光器、受光器檢測距離皆大於3m時為±2.5°以內
控制輸出 (OSSD)	PNP 輸出	PNP電晶體輸出×2、負載電流小於300mA、殘留電壓小於2V (受到延長線的影響除外)、容許電容負載2.2μF、電流外漏小於1mA(由於採用安全迴路，因此可能與傳統使用的邏輯(ON/OFF)不同)
控制輸出 (OSSD)	NPN 輸出	NPN電晶體輸出×2、負載電流小於300mA、殘留電壓小於2V (受到延長線的影響除外)、容許電容負載2.2μF、電流外漏小於2mA(由於採用安全迴路，因此可能與傳統使用的邏輯(ON/OFF)不同)
輔助輸出1 (非安全輸出)	PNP 輸出	PNP電晶體輸出×1、負載電流小於300mA、殘留電壓小於2V (受到延長線的影響除外)、電流外漏小於1mA
輔助輸出1 (非安全輸出)	NPN 輸出	NPN電晶體輸出×1、負載電流小於300mA、殘留電壓小於2V (受到延長線的影響除外)、電流外漏小於1mA
輔助輸出2 (非安全輸出。於基本系統內的功能)	PNP 輸出	PNP電晶體輸出×1、負載電流小於50mA、殘留電壓小於2V (受到延長線的影響除外)、電流外漏小於1mA
輔助輸出2 (非安全輸出。於基本系統內的功能)	NPN 輸出	NPN電晶體輸出×1、負載電流小於50mA、殘留電壓小於2V (受到延長線的影響除外)、電流外漏小於1mA
外部指示燈用輸出 (非安全輸出)		可連接的指示燈・白熾燈：DC24V、3～7W ・LED燈：負載電流10～300mA、電流外漏小於1mA (使用外部指示燈輸出時，必須使用F39-JJ3N型泛用指示燈纜線，或F39-A01P[]-PAC型專用外部指示燈組 )
輸出動作模式	受光器	控制輸出1、2 ：光線投入時ON 輔助輸出1 ：控制輸出的反轉輸出(可利用設定工具變更動作模式) 外部指示燈輸出1 ：於基本系統下控制輸出的反轉輸出(可利用設定工具變更動作模式)、於無效化系統下無效化/強制驅動時ON (可利用設定工具變更動作模式)
輸出動作模式	投光器	輔助輸出2 ：通電時間經過30,000小時後會轉為ON (可利用設定工具變更動作模式) 外部指示燈輸出2 ：於基本系統下鎖定時ON (可利用設定工具變更動作模式)、於無效化系統下無效化/強制驅動時ON (可利用設定工具變更動作模式)
輸入電壓	PNP 輸出	測試輸入、連鎖選擇輸入、復歸輸入、無效化輸入皆為 ON電壓： 9～24V (Vs)(流入電流小於3mA) OFF電壓： 0～1.5V、或開路外部繼電器監控輸入 ON電壓： 9～24V (Vs)(流入電流小於5mA) OFF電壓： 0～1.5V、或開路
輸入電壓	NPN 輸出	測試輸入、連鎖選擇輸入、復歸輸入、無效化輸入皆為 ON電壓：0～1.5V(短路電流小於3mA) OFF電壓：9～24V(Vs)、或開路外部繼電器監控輸入 ON電壓：0～1.5V(短路電流小於5mA) OFF電壓：9～24V(Vs)、或開路
指示燈	投光器	受光等級指示燈(綠色LED×2、橘色LED×3)：依受光量亮燈錯誤模式指示燈(紅色LED×3)：以閃爍顯示異常內容電源指示燈(綠色LED×1)：通電時亮燈連鎖指示燈(黃色LED×1)：連鎖時亮燈、鎖定時閃爍外部繼電器監控指示燈(無效化輸入1指示燈)、屏蔽/測試指示燈(無效化輸入2指示燈)(綠色LED×2)：依功能亮燈或閃爍
指示燈	受光器	受光等級指示燈(綠色LED×2、橘色LED×3)：依受光量亮燈錯誤模式指示燈(紅色LED×3)：以閃爍顯示異常內容 OFF輸出指示燈(紅色LED×1)：控制輸出OFF時亮燈、鎖定時閃爍 ON輸出指示燈(綠色LED×1)：控制輸出ON時亮燈無效化時的錯誤指示燈、屏蔽/測試指示燈(綠色LED×2)：依功能亮燈或閃爍
防止相互干擾功能		干擾光回避演算法、檢測距離變更功能
串接		藉由串接分割投光時間的方式・連結數：最多4組(僅限F3SJ-A型。無法連接F3SJ-E、F3SJ-B、F3SJ-TS型。) ・總光軸數：最多400光軸・2組之間的最大電纜線長度：15m以內・串連時的應答時間：請參照型錄第76頁
測試功能		・自我測試(開啟電源時及通電時) ・外部測試(藉由測試輸入來停止投光的功能)
安全相關功能		・啟動連鎖、重啟連鎖(使用無效化功能時，必須透過設定工具進行設定) •外部繼電器監控・無效化(內建燈示斷線偵測、強制功能。必須使用F39-CN6型無效化外蓋) ・固定屏蔽(必須透過設定工具進行設定) ・浮動屏蔽(必須透過設定工具進行設定)
連接方式		接頭方式(M12、8針)
保護迴路		輸出負載短路保護、電源反接保護
環境溫度		動作時：-10～55°C (不可結冰)、保存時：-30～70°C
環境濕度		動作時：35～85%RH (不可結露)，保存時：35～95%RH
周圍環境照度		白熾燈：受光面照度3,000Ix以下、太陽光：受光面照度10,000Ix以下
絕緣阻抗		20MΩ min. (at 500 VDC)
耐電壓		AC1,000V、50/60Hz、1min
保護構造		IP65 (IEC60529)
耐震動		誤動作：10～55Hz、重複振幅0.7mm、X、Y、Z各方向各掃描20次
耐衝擊		誤動作：100m/s² X、Y、Z各方向各 1,000次
材質		外殼(含兩端的金屬部分)：鋁、鑄鋅外殼：鋁蓋：ABS樹脂、光學蓋：PMMA樹脂(壓克力)、連接線：耐油PVC
重量(包裝狀態)		使用下列公式計算： ①使用F3SJ-A[][][][][]14型時，重量(g)＝ (偵測寬度) ×1.7+α ②使用F3SJ-A[][][][][]20/F3SJ-A[][][][][]25型時/F3SJ-A[][][][][]30時，重量(g)＝ (偵測寬度) ×1.₅+α ③使用F3SJ-A[][][][][]55時，重量(g)＝ (偵測寬度) ×1.4+α α為下列數值。偵測寬度 245～596mm時 1,100 偵測寬度 1,660～2,180mm時 2,400 偵測寬度 600～1,130mm時 1,500 偵測寬度 2,195～2,500mm時 2,600 偵測寬度 1,136～1,658mm時 2,000
附屬品		使用說明書、安裝金具(上下安裝用 F39-LJ1)、中間安裝金具(＊)、錯誤模式標籤、快速安裝手冊（QIM）＊中間安裝金具的數量依偵測寬度而異。・偵測寬度 600～1,130mm時：投、受光器各隨附1組・偵測寬度 1,136～1,658mm時：投・受光器各隨附2組・偵測寬度 1,660～2,180mm時：投、受光器各隨附3組・偵測寬度 2,195～2,500mm時：投、受光器各隨附4組
適用規格		IEC61496-1、EN61496-1、UL61496-1 （ESPE Type 4） IEC61496-2、CLC/TS61496-2、UL61496-2 （AOPD Type 4） IEC61508-1～-3、EN61508-1～-3 （SIL3） ISO13849-1：2015、EN ISO13849-1：2015 （PLe/安全類別4） UL508、UL1998、CAN/CSA C22.2 No.14、CAN/CSA C22.2 No.0.8

＊有關「法規與規格」，請參閱「正確使用須知」。
＊使用濺鍍保護蓋時，檢測距離會衰減10％。

應答時間

型號	偵測寬度(mm)	光軸數	應答時間ms (ON→OFF)	應答時間ms (OFF→ON)
F3SJ-A[]14系列	245～263	26～28	11	44
	281～389	30～42	12	48
	407～497	44～54	13	52
	515～605	56～66	14	56
	623～731	68～80	15	60
	767～983	84～108	17.5	70
	1055～1271	116～140	20	80
F3SJ-A[]20系列	245	16	10	40
	275～425	18～28	11	44
	455～635	30～42	12	48
	665～815	44～54	13	52
	845～995	56～66	14	56
	1025～1205	68～80	15	60
	1235～1505	82～100	17.5	70
F3SJ-A[]30系列	245～395	10～16	10	40
	420～720	17～29	11	44
	745～1045	30～42	12	48
	1070～1295	43～52	13	52
	1395～1620	56～65	14	56
	1745～1995	70～80	15	60
	2120～2495	85～100	17.5	70
F3SJ-A[]55系列	270～770	6～16	10	40
	820～1420	17～29	11	44
	1470～2070	30～42	12	48
	2120～2470	43～50	13	52

註. 串接時的計算公式如下。
串連2組時
應答時間（ON→OFF）：第1台的應答時間＋第2台的應答時間－1（ms）

應答時間（OFF→ON）：上述公式算出的應答時間×4（ms）
串連3組時
應答時間（ON→OFF）：第1台的應答時間＋第2台的應答時間＋第3台的應答時間－5（ms）

應答時間（OFF→ON）：上述公式算出的應答時間×5 （ms）

（若為-TS機型，上述公式算出的應答時間×5 （ms）或200ms其中較小的值）
串連4組時
應答時間（ON→OFF）：第1台的應答時間＋第2台的應答時間＋第3台的應答時間＋第4台的應答時間－8 （ms）

應答時間（OFF→ON）：上述公式算出的應答時間×5 （ms）

電源線長度

延長電源線時，請勿超過下表所述的長度。

F3SJ型直接連接外部電源，或連接G9SA-300-SC型

條件	單組	2組	3組	4組
將白熾指示燈用於輔助輸出及外部指示燈輸出	45m	40m	30m	20m
不使用白熾指示燈 *	100m	60m	45m	30m

連接F3SP-B1P型時

條件	單組	2組	3組	4組
將白熾指示燈用於外部指示燈輸出2	40m	30m	25m	20m
將白熾指示燈用於外部指示燈輸出1	60m	45m	30m	20m
將白熾指示燈用於輔助輸出1	60m	45m	30m	20m
不使用白熾指示燈 *	100m	60m	45m	30m

＊大型指示燈組F39-A01P[]-PAC型由於是LED指示燈，請參照「不使用白熾指示燈」狀況的電源線長度。
註. 延長電纜線時請勿超出規定內的長度。否則安全功能可能會無法正常動作而導致危險發生。

選購品

控制模組

型號		F3SP-B1P
適用感測器		F3SJ-B/A (僅限PNP輸出型)＊
電源電壓		DC24V±10%
消耗電力		最大DC1.7W (不含感測器的消耗電流)
動作時間		最大100ms (不含感測器的應答時間)
應答時間		最大10ms (不含感測器的應答時間)
繼電器輸出	接點數	3a+1b
	額定負載	AC25V 5A (cosφ＝1)、DC30V 5A L/R＝0ms
	額定通電電流	5A
連接方式	感測器之間	M12接頭(8 針)
連接方式	其他	端子台
重量(包裝狀態)		約280g
附屬品		使用說明書

＊無法連接NPN輸出型的機型。此外，無法當作無效化系統使用。

雷射指標

型號	F39-PTJ
適用感測器	F3SJ系列
電源電壓	DC4.65V 或 DC4.5V
電池	鈕扣型電池(SR44或LR44) ×3個
電池使用壽命＊	SR44：連續約10小時、LR44：連續約6小時
光源	紅色半導體雷射(波長650nm，1mW以下，JIS等級2、IEC/EN Class2、FDA Class2 )
光點直徑(代表值)	6.5mm (10m時)
環境溫度	動作時：0～40°C 保存時：-15～60°C (不可結冰結露)
環境濕度	動作時、保存時：各35～85%RH (不可結露)
材質	雷射模組外殼：鋁安裝金具：鋁、不鏽鋼
重量	約220g (包裝狀態)
附屬品	雷射安全標準標籤(EN：1張、FDA：3張)、鈕扣電池(SR44：3個)、使用說明書

＊電池使用壽命依不同電池而異。

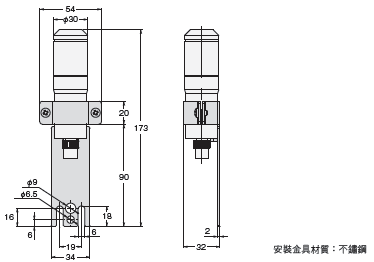

大型指示燈組

型號	F39-A01PR-PAC	F39-A01PG-PAC	F39-A01PY-PAC
適用感測器\	F3SJ-A (PNP/NPN 輸出型共用。可連接投光器或受光器)
光源	紅色LED	綠色LED	黄色LED
電源電壓	DC24V±10% (感測器供給)
消耗電流	小於50mA (感測器供給)
連接方式	附屬品中的專用接頭纜線(感測器側：專用、10針接頭、指示燈側：M12 、8針接頭)
套組內容	指示燈本體(紅)、專用接頭纜線(0.1m)、專用安裝金具各1個	指示燈本體(綠)、專用接頭纜線(0.1m)、專用安裝金具各1個	指示燈本體(黃)、專用接頭纜線(0.1m)、專用安裝金具各1個

耐環境外殼

型號	F39-EJ[][][][]-L、F39-EJ[][][][]-D
適用感測器	F3SJ-A型系列的最大偵測寬度為600mm	F3SJ-A型系列的最小偵測寬度為605mm
環境溫度	-10～+55°C (動作時、保存時)	13～33°C (動作時、保存時)
安裝方式	無限制	僅限垂直方向(參照下圖)
檢測距離	0.2～7m (最大偵測寬度1631mm)、0.2～5m (最閜偵測寬度1655mm)
保護構造	IP67 (IEC60529)(遵守使用注意事項進行組裝時)
材質	外殼：壓克力樹脂、橡膠：腈橡膠、M5螺栓：SUSXM7、M4螺栓：SUS316L、纜線：耐油性PVC、鎖定板：SUS304、安裝金具(另售)：SUS304
重量(包裝狀態)	利用公式計算：重量(g)＝1.5×[][][][]+300 [][][][]為型號(偵測寬度)的4位數字 (另售的安裝金具2個1組為120g，不包含在上述公式內)

註1. 關於振動
使用的偵測寬度大於605mm時，對象感測器的振動性能會降低。
使用時請務必避開會受到振動影響的場所。
2. 關於檢測距離
使用此外殼時，對象感測器的檢測距離會變短。
使用前請先確定額定/性能。
3. 關於安裝方向
使用的偵測寬度大於605mm時，會因本身的重量而產生彎曲變形。
安裝時請僅採用垂直方向。

（單位：mm）

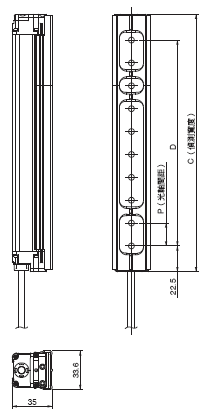

F3SJ-E/F3SJ-B

F3SJ-E型與F3SJ-B型除接頭連接線及連接線拉出的部分外，其他皆為相同外觀尺寸

本體

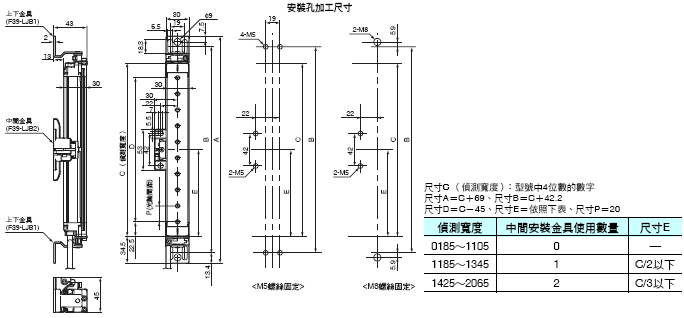

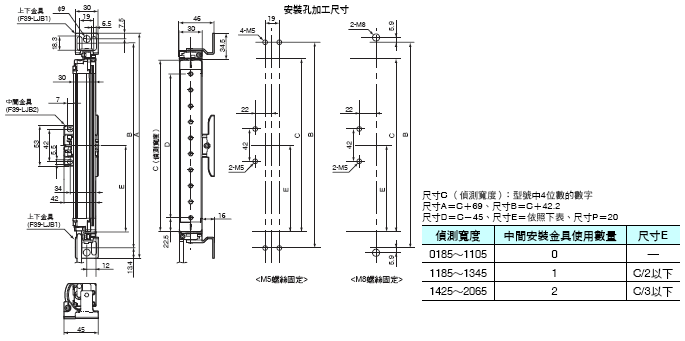

安裝上下金具與中間金具

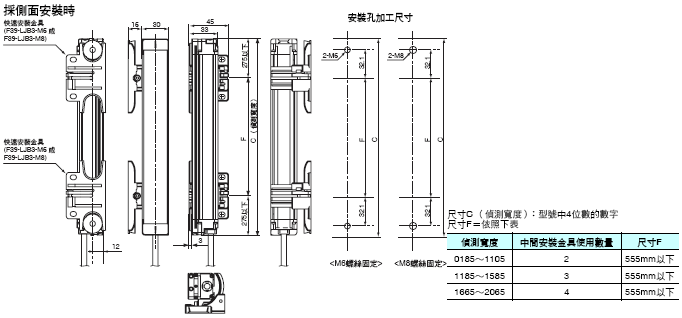

採背面安裝時

採側面安裝時

F39-LJB1型上下金具詳細尺寸

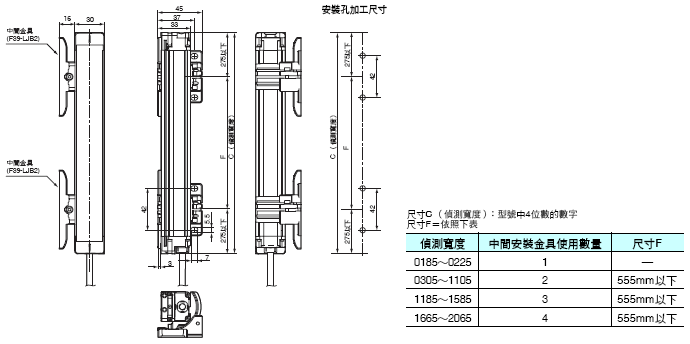

安裝中間金具（自由定位安裝）

採背面安裝時

採側面安裝時

F39-LJB2型中間金具詳細尺寸
背面安裝

側面安裝

安裝快速安裝金具

採背面安裝時

採側面安裝時

F39-LJB3 快速安裝金具詳細尺寸
背面安裝

側面安裝

安裝相容金具

採背面安裝時

採側面安裝時

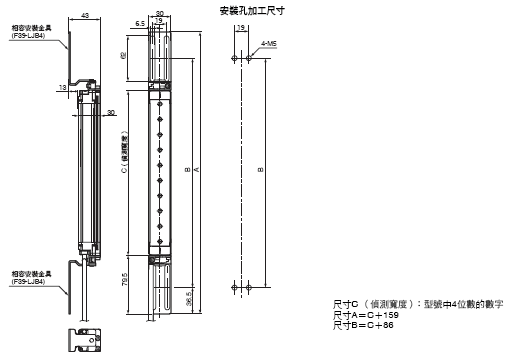

F39-LJB4 相容金具詳細尺寸

安裝密合安裝金具

採背面安裝時

採側面安裝時

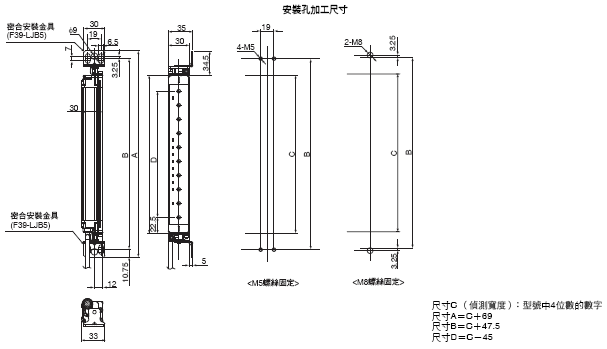

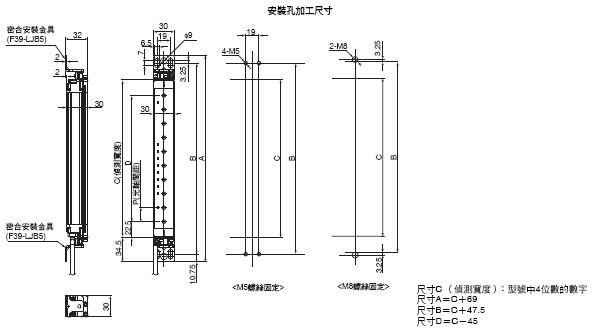

F39-LJB5 密合安裝金具詳細尺寸

註1. 可安裝密合安裝金具的F3SJ-E型/B系列有偵測寬度的限制。

可安裝的偵測寬度＝185mm ～ 1105mm

（型號末尾為-02TS的機種為 225mm～545mm）

2. 安裝時不得同時使用其他型號的金具（F39-LJB1等）。

使用F3SJ-B[][][][]P25-02TS型時

1581_dm_18

註. 有關各種安裝各金具的狀態下與詳細尺寸，請參閱F3SJ-B[][][][]P25-02ST型錄〈型錄編號:F074-E1-10-TW5-02〉。

所使用的金具與與其他 F3SJ-E/F3SJ-B型系列共通。

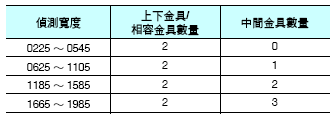

中間金具所需數量

安裝F3SJ-B[][] [] [] P25-02TS型時若要使用中間金具（快速安裝金具），金具所需的數量會與其他F3SJ-E/F3SJ-B型系列不同。

各偵測寬度所需的金具數量如下。

使用上下金具/相容金具＋中間金具

若只使用中間金具（自由定位安裝）

使用快速安裝金具

選購品

單接頭連接線【F3SJ-B】

F39-JD3A型（L＝3m）

F39-JD7A型（L＝7m）

F39-JD10A型（L＝10m）

F39-JD15A型（L＝15m）

F39-JD20A型（L＝20m）

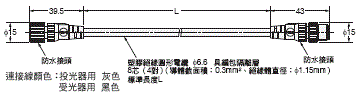

雙接頭連接線【F3SJ-B】

F39-JDR5B型（L＝0.5m）

F39-JD1B型（L＝1m）

F39-JD3B型（L＝3m）

F39-JD5B型（L＝5m）

F39-JD7B型（L＝7m）

F39-JD10B型（L＝10m）

F39-JD15B型（L＝15m）

F39-JD20B型（L＝20m）

省配線接頭

F39-CN5型

控制模組【F3SJ-B】

F3SP-B1P型

雷射指標【F3SJ-E】【F3SJ-B】

F39-PTJ型

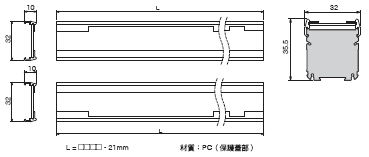

濺鍍保護蓋【F3SJ-E】【F3SJ-B】

F39-HB[][][][]型

地面設置型偏向鏡

F39-SLM[][][][]型

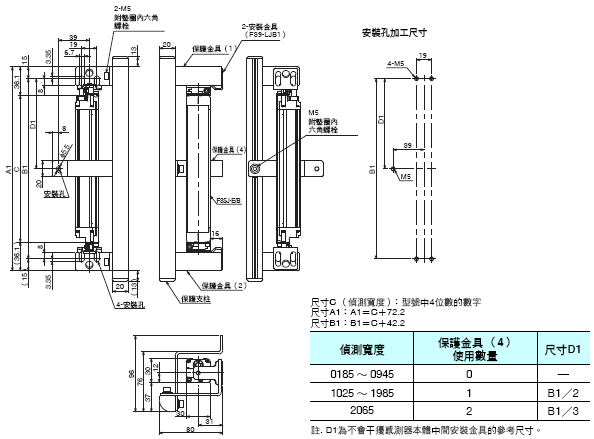

保護桿【F3SJ-E】【F3SJ-B】

F39-PB[][][][]型採背面安裝時（使用M5螺絲時）

採背面安裝時（使用M8螺絲時）

F39-PB[][][][]型

側面安裝時（使用M5螺絲時）

側面安裝時（使用M8螺絲時）

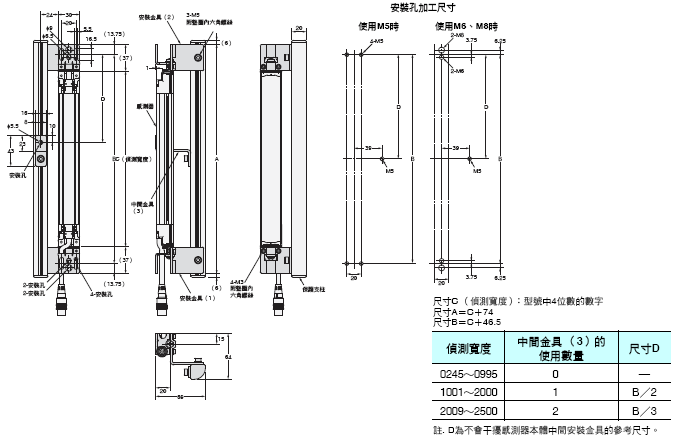

F3SJ-A

本體

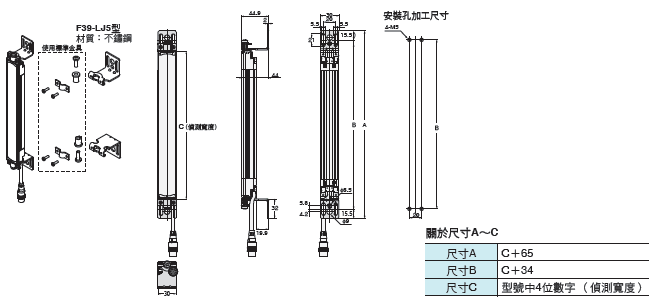

使用標準金具

採背面安裝時

採側面安裝時

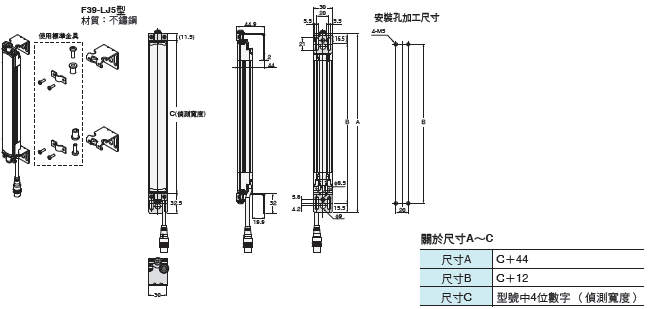

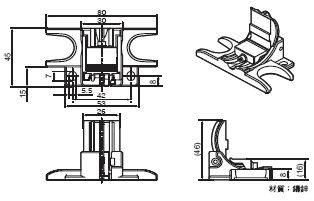

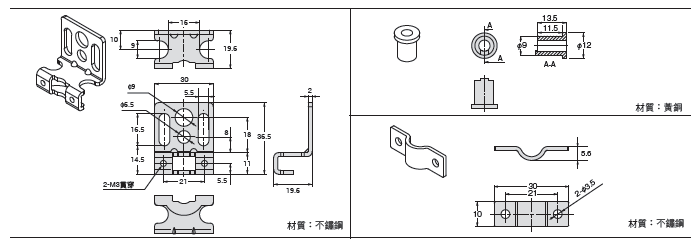

F39-LJ1型標準金具詳細尺寸

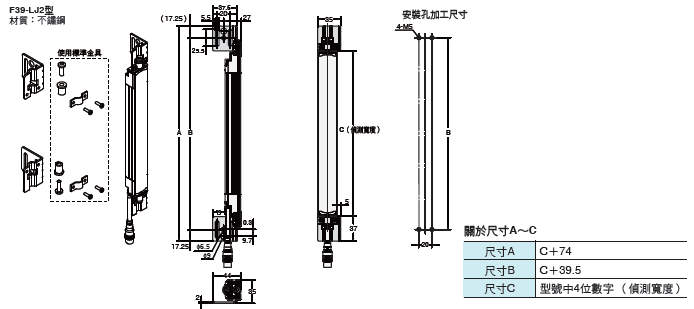

使用側面平面安裝金具（F39-LJ2型）時

1581_dm_36

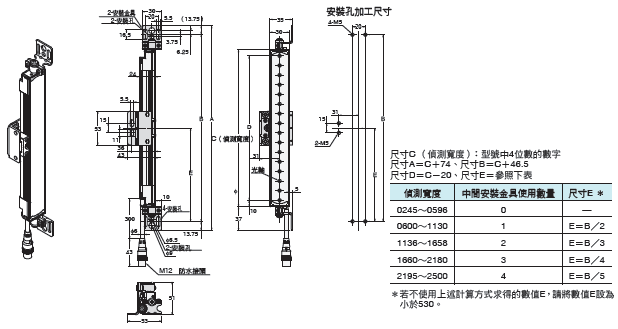

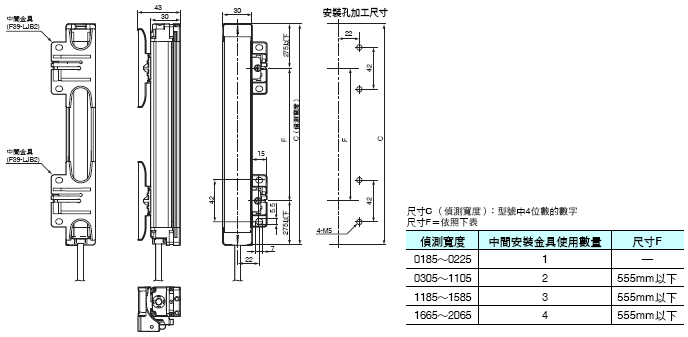

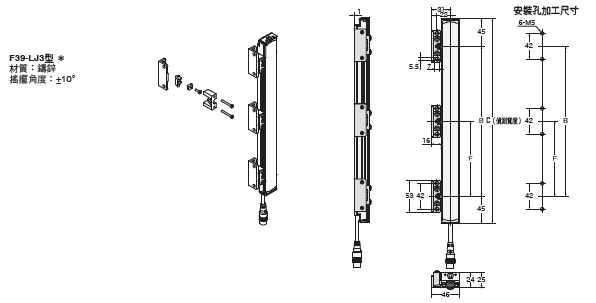

使用自由定位安裝金具（F39-LJ3型）時

採背面安裝時

採側面安裝時

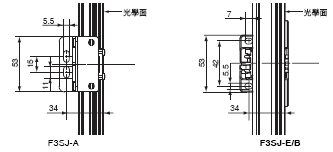

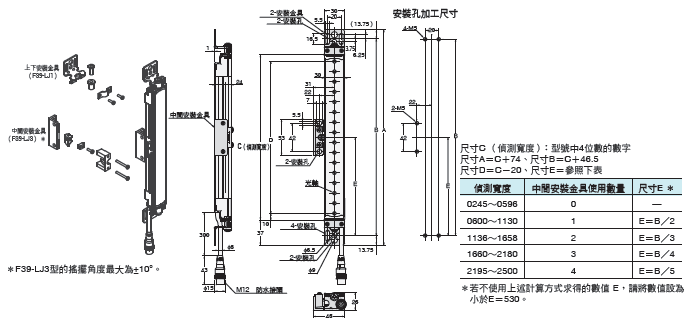

關於尺寸B、C、F

關於尺寸F

若不使用標準金具，而是使用F39-LJ3型自由定位安裝金具來固定時，金具之間的安裝間隔請勿超過350mm。

此外，所需金具數量依偵測寬度而異。有關所需的金具數量，請參照下表。

標準隨附的中間安裝金具與F39-LJ3型自由定位安裝金具相同。

購買時請從所需的數量中扣掉中間安裝金具的數量即為購買數量。

若有隨附中間安裝金具，則可當作自由定位安裝金具使用。

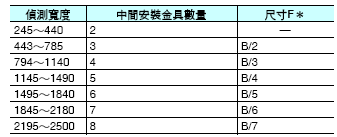

1組F3SJ-A型（投光器、受光器）的F39-LJ3型自由定位安裝金具所需數量（F39-LJ3型內附2個）

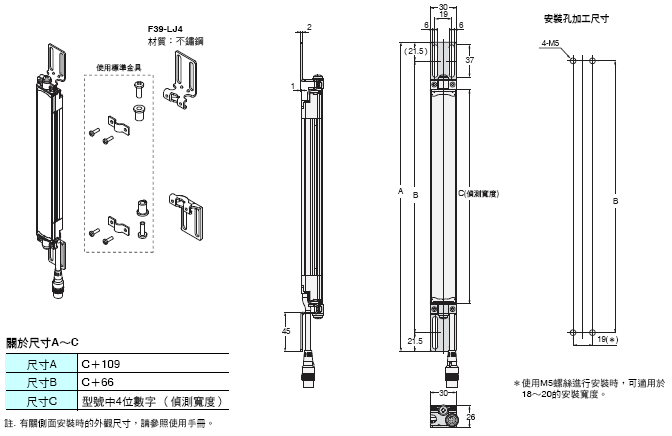

使用上下安裝金具B （F39-LJ4型）時

採背面安裝時

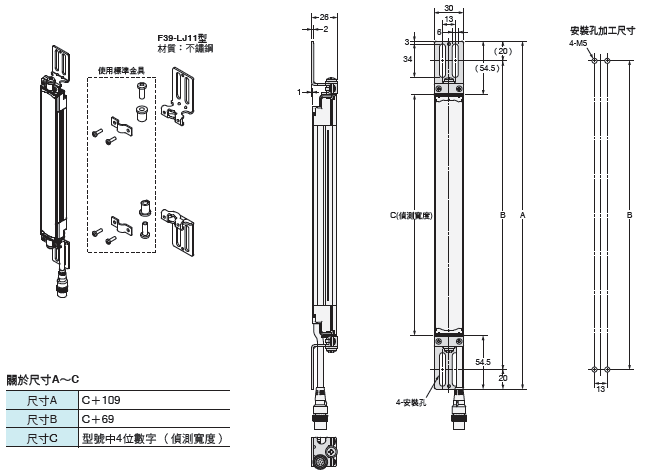

使用上下安裝金具C （F39-LJ11型）時

1581_dm_43

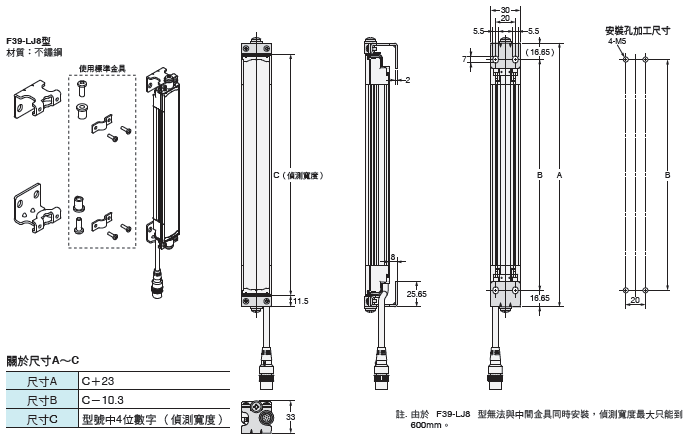

使用省空間安裝金具（F39-LJ8型）時

採背面安裝時

F3SJ-A型→F3SJ-E/B型替換指南（包括預定停產的型號）

F3SJ-A型→F3SJ-E/B型替換對照表（可保留F3SJ-A型的安裝孔接使用）

關於替換時適用的金具，請參照下表的「替換時適用的金具」欄。

關於金具安裝時的外觀尺寸請參照型錄第 91 頁。

表中數值等同型號的[][][][]，代表感測器的偵測寬度（mm）。

1581_dm_45
1581_dm_46

註1. 偵測寬度及最小檢測物體會隨機型替換而改變，使用前請先確認您裝置的安全設計。

2. F3SJ-E型的最大偵測寬度為1105mm。

若要替換成大於1185mm的機型，僅F3SJ-B型可供替換，請務必留意。

因替換而改變的尺寸

（1）採背面安裝進行替換時

從安裝牆面到光學面的尺寸

（2）採側面安裝進行替換時

突出安裝牆面的尺寸

使用中間金具進行替換

採背面安裝時，由於F3SJ-A型與F3SJ-E/B型的安裝孔間距相容，可繼續沿用，但側面安裝時得安裝孔間距不同，因此必須開新的安裝孔。

使用中間金具進行側面安裝時的安裝孔間距

使用中間金具進行側面安裝時的安裝孔尺寸圖

因替換而改變的尺寸

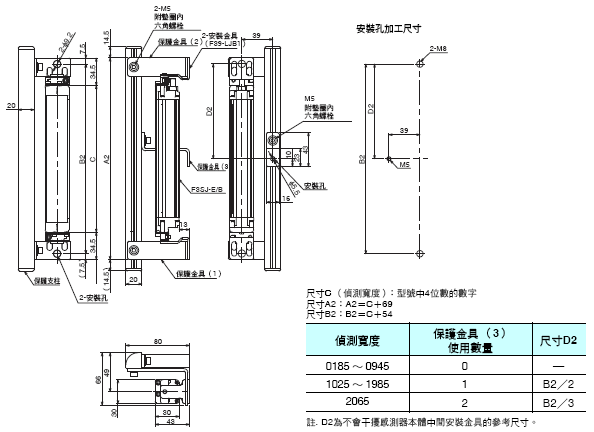

使用短尺寸F3SN型替換用安裝金具（F39-LJ5型）時

朝內安裝時

朝外安裝時

朝內＋外安裝時

選購品

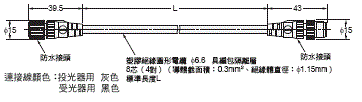

單接頭連接線

F39-JD3A型（L＝3m）

F39-JD7A型（L＝7m）

F39-JD10A型（L＝10m）

F39-JD15A型（L＝15m）

F39-JD20A型（L＝20m）

雙接頭連接線

F39-JDR5B型（L＝0.5m）

F39-JD1B型（L＝1m）

F39-JD3B型（L＝3m）

F39-JD5B型（L＝5m）

F39-JD7B型（L＝7m）

F39-JD10B型（L＝10m）

F39-JD15B型（L＝15m）

F39-JD20B型（L＝20m）

省配線接頭

F39-CN5型

控制模組

F3SP-B1P型

雷射指標

F39-PTJ型

大型指示燈組

F39-A01[]-PAC型

濺鍍保護蓋

F39-HJ[][]型

地面設置型偏向鏡

F39-SLM[][][][]型

F3SJ用PC工具

F39-GWUM型

保護桿

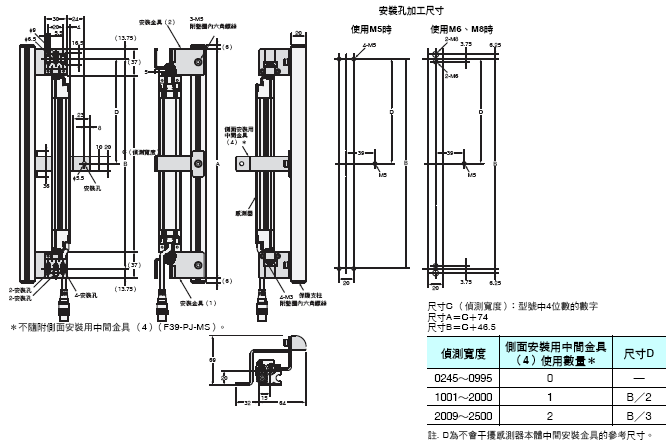

F39-PJ[][][][]-S型採背面安裝時

採側面安裝時

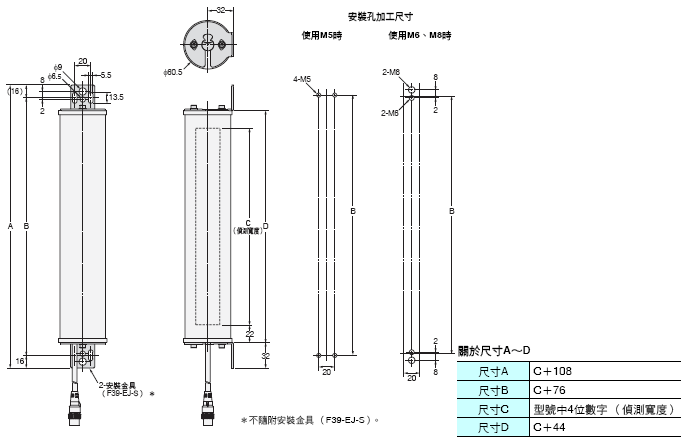

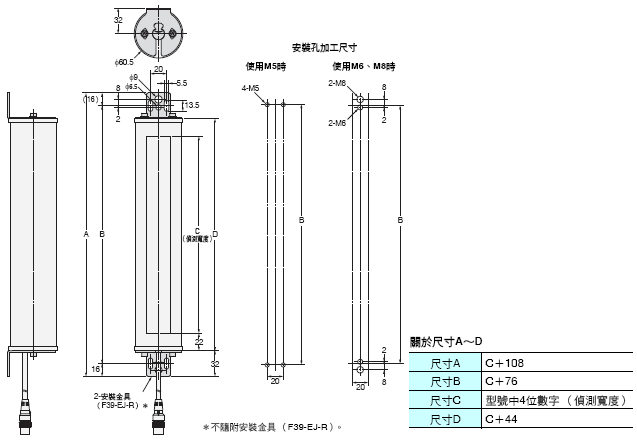

耐環境外殼

F39-EJ[][][][]-L型（D）

採背面安裝時

採側面安裝時

中文

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
型錄名稱	型錄編號 [容量]	更新日期
F3SJ系列產品型錄	SCHG-015T-TW5-01 [53099KB]	2022年8月17日 20220817	F3SJ系列產品型錄
安全元件選型指南	SGFM-051R-TW5-01 [5193KB]	2022年5月31日 20220531	安全元件選型指南

English

Global Edition

以下是海外共通的產品型錄，其中可能包含不在台灣銷售的型號。

在台灣訂購時請注意確認。

※若型錄PDF檔案太大，建議按滑鼠右鍵＂另存目標＂下載。
Catalog Name	Catalog Number [size]	Last Update
F3SJ Series Catalog	F074-E1-14 [19448KB]	Apr 01, 2021 20210401	F3SJ Series Catalog

如有需要請洽各所營業人員

誠睿台南所 TEL：06-2493086
誠睿台中所 TEL：04-23380790
誠睿新竹所 TEL：03-6685558
客服信箱 service@hitifa.com.tw

產品&服務

F3SJ

安裝工序約1/2*，更能降低導入成本。首先從「簡易型」開始

搭載串接與無效化功能，適用於各種生產環境「基本型」

支援手指偵測及特殊用途的高機能「進階型」

為使安裝更容易、使用更便利而加入多項巧思。

講求安裝更簡便的快速安裝金具*

為您帶來更加實用，更容易設定的安全光柵。

可藉由雷射指標投射的雷射光簡單調整光軸

配備能滿足各種安全需求的多項功能。

F3SJ-E

本體

選購品（另售)

F3SJ-B

本體

選購品（另售）

F3SJ-A

本體

選購品（另售）

F3SJ-E

本體

F3SJ-E[][][][]P25/N25

指示燈

選購品

F3SJ-B

本體

F3SJ-B[][][][]P25/N25

指示燈（F3SJ-B[][][][]P25/N25型）

F3SJ-B[][][][]P25-01TS/-02TS型

指示燈（F3SJ-B[][][][]P25-01TS型）

指示燈（F3SJ-B[][][][]P25-02TS型）

選購品

F3SJ-A

本體

F3SJ-A[][][][]P14/P20/P30/P55/N14/N20/N30/N55型

選購品

F3SJ-E/F3SJ-B

本體

安裝上下金具與中間金具

安裝中間金具（自由定位安裝）

安裝快速安裝金具

安裝相容金具

安裝密合安裝金具

使用F3SJ-B[][][][]P25-02TS型 時

選購品

單接頭連接線【F3SJ-B】

雙接頭連接線 【F3SJ-B】

省配線接頭

控制模組【F3SJ-B】

雷射指標【F3SJ-E】【F3SJ-B】

濺鍍保護蓋【F3SJ-E】【F3SJ-B】

地面設置型偏向鏡

保護桿【F3SJ-E】【F3SJ-B】

F3SJ-A

本體

使用標準金具

使用側面平面安裝金具（F39-LJ2型）時

使用自由定位安裝金具（F39-LJ3型）時

使用上下安裝金具B （F39-LJ4型）時

使用上下安裝金具C （F39-LJ11型）時

使用省空間安裝金具（F39-LJ8型）時

F3SJ-A型→F3SJ-E/B型替換指南（包括預定停產的型號）

F3SJ-A型→F3SJ-E/B型替換對照表（可保留F3SJ-A型的安裝孔接使用）

使用短尺寸F3SN型替換用安裝金具（F39-LJ5型）時

選購品

單接頭連接線

雙接頭連接線

省配線接頭

控制模組

雷射指標

大型指示燈組

濺鍍保護蓋

地面設置型偏向鏡

F3SJ用PC工具

保護桿

耐環境外殼

中文

English

Global Edition

其他產品

使用F3SJ-B[][][][]P25-02TS型時

雙接頭連接線【F3SJ-B】
