| 型號 | 標準品規格 |
|---|---|
| A4E-B200SS | 2接點、無安裝金具、無密封橡膠 |
| A4E-B200HS | 2接點、水平安裝、無密封橡膠 |
| A4E-B200VS | 2接點、垂直安裝、無密封橡膠 |
| A4E-B200VA | 2接點、垂直安裝、附密封橡膠 |
| A4E-C211SS | 4接點、無安裝金具、無密封橡膠 |
| A4E-C211HS | 4接點、水平安裝、無密封橡膠 |
| A4E-C211VS | 4接點、垂直安裝、無密封橡膠 |
| A4E-C211VA | 4接點、垂直安裝、附密封橡膠 |
A4E
產品特色
為了使機器人操作更加安全所推出的3點致能開關
確實的按壓觸感。
符合美國規格ANSI/RIA R15.06-1999.針對3點開關的要求。
可自由選擇開關安裝方向。
認證標準
| 認證機構 | 標準 | 檔案編號 |
|---|---|---|
| UL ＊ | UL508、CSA C22.2 No.14 | E76675 |
| TÜV SÜD | EN60947-5-1(直接開路動作認證)、EN60947-5-8 | 請洽本公司。 |
| CQC(CCC) | GB/T 14048.5 | 2.00301030507063E+15 |
安全標準認證額定
TÜV （EN60947-5-1）
| 使用類別 | AC-15 | DC-13 |
|---|---|---|
| 額定運轉電流(Ie) | 0.75A | 0.55A |
| 額定運轉電壓(Ue) | 240V | 125V |
UL/CSA （UL508、CSA C22.2 No.14）、CCC（GB/T 14048.5）
DC24V 300mA （電感負載）
AC125V 1A （電阻負載）
額定
| 額定絕緣電壓 | 250V |
|---|---|
| 額定通電電流 | 2.5A |
| 額定負載 | DC24V 300mA(電感負載)、AC125V 1A(電阻負載) |
| 最小適用負載 | DC24V 4mA |
| 脈衝耐電壓 | 異極 ： 4.0kV、同極 ： 2.5kV |
| 使用環境溫度 | -10～+55°C(不結冰) |
| 使用相對濕度 | 35～85%(不結露) |
| 保存環境溫度 | -25～+65°C |
性能
| 絕緣阻抗 | 100MΩ min. (at 500 VDC) |
|---|---|
| 接觸電阻 | 100mΩ以下(預設值) |
| 耐振動 | 10～55Hz單側振幅0.75mm以上 |
| 耐衝擊 | 150m/s2 |
| 機械耐久性 | OFF→ON：100萬次以上 OFF→ON→OFF (直接開路)：10萬次以上 |
| 電氣壽命 | 10萬次以上 |
| 保護構造 | IP65 (僅限附密封橡膠型) |
（單位：mm）
2接點型

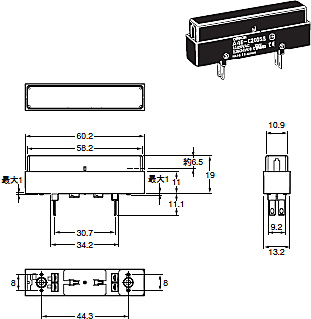

無安裝金具
A4E-B200SS型

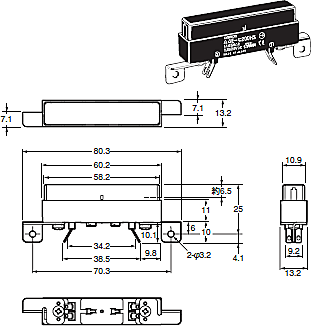

水平安裝
A4E-B200HS型

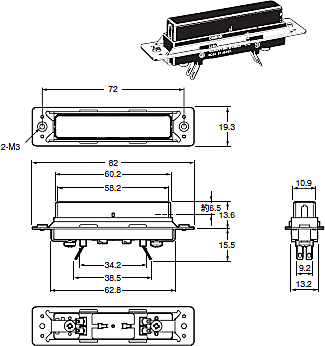

垂直安裝
A4E-B200VS型

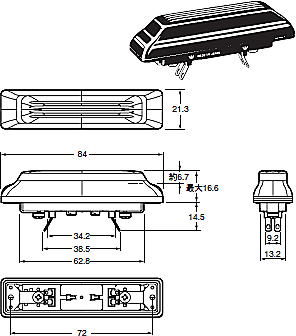

垂直安裝、附密封橡膠
A4E-B200VA型
4接點型

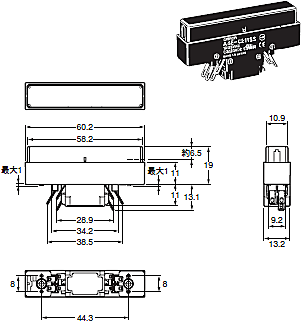

無安裝金具
A4E-C211SS型

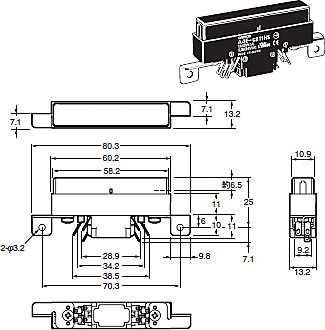

水平安裝
A4E-C211HS型

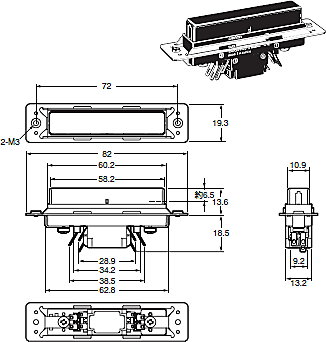

垂直安裝
A4E-C211VS型

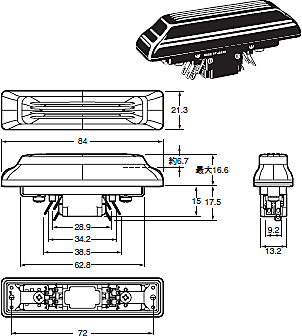

垂直安裝、附密封橡膠
A4E-C211VA型
